Sensor Indutivo IFM IGT249 M18 PNP

Pré-visualizar: IGT249 IFM - Sensor Indutivo Metálico Áreas Higiênicas M18 PNP 12mm

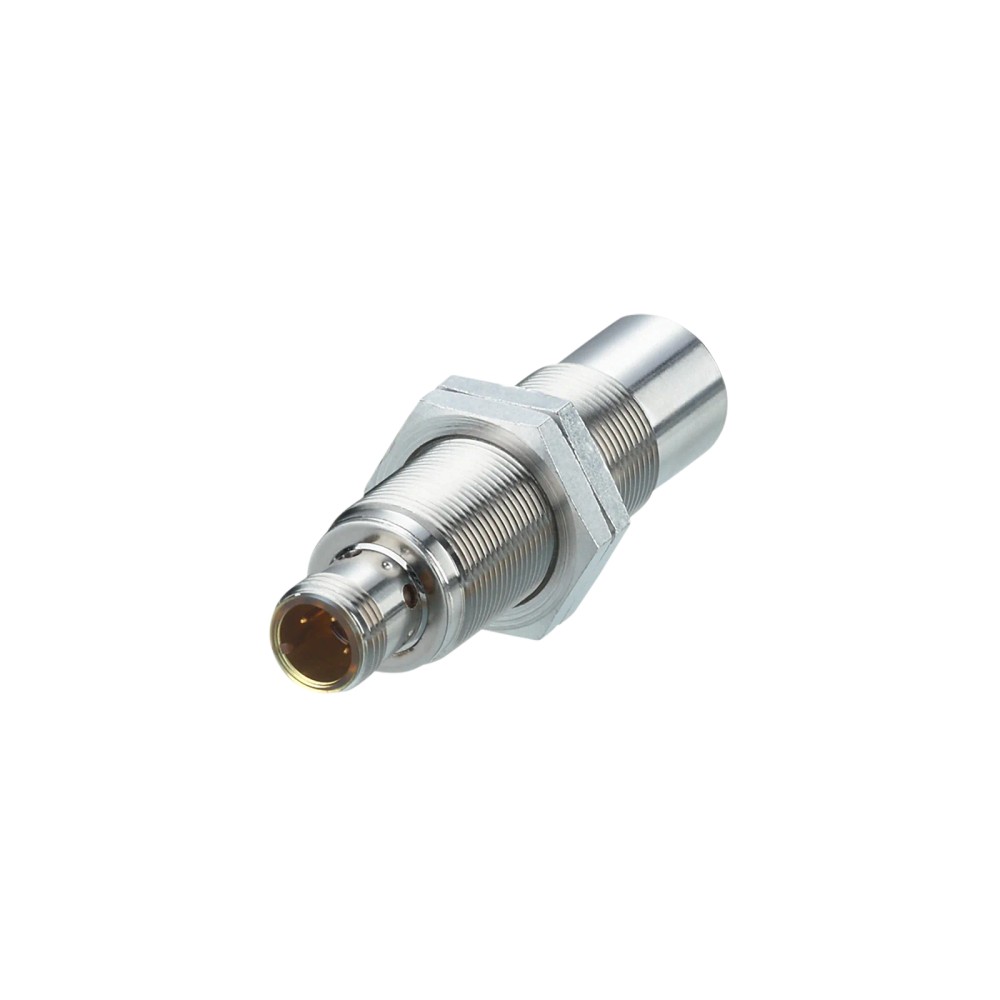

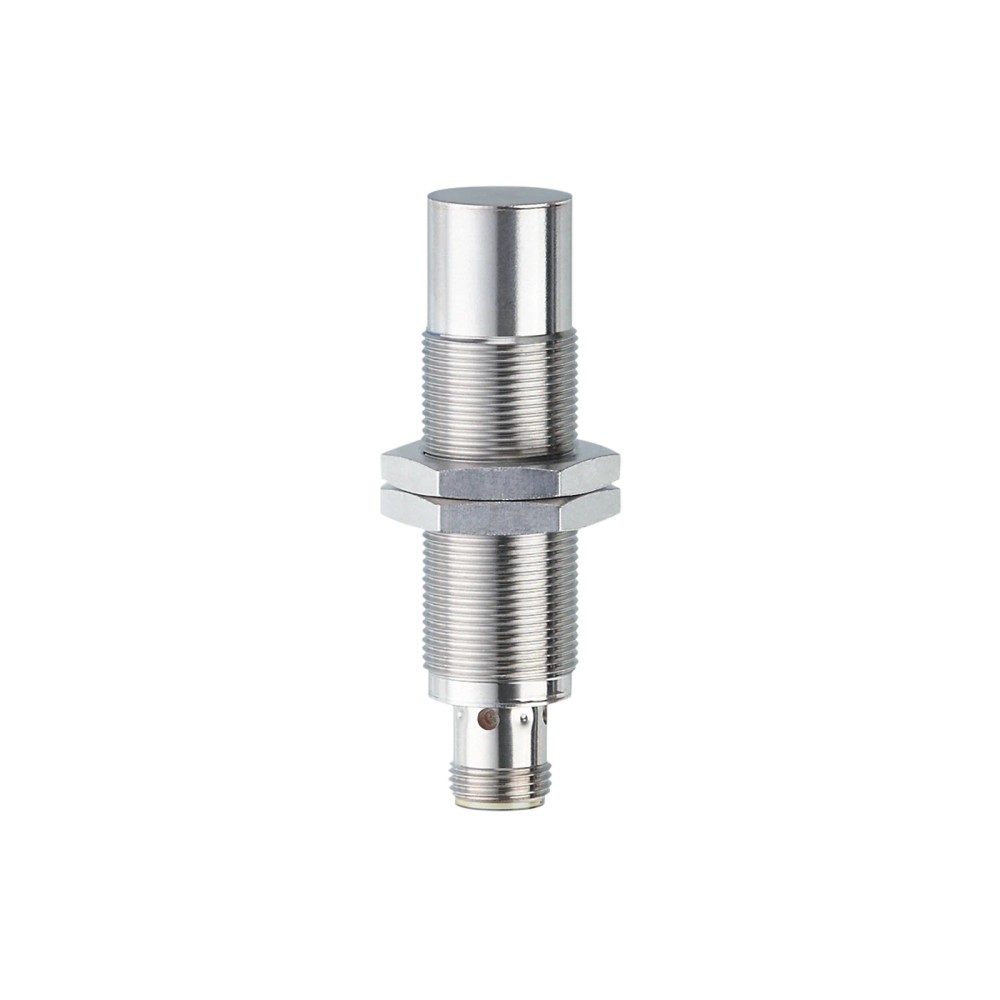

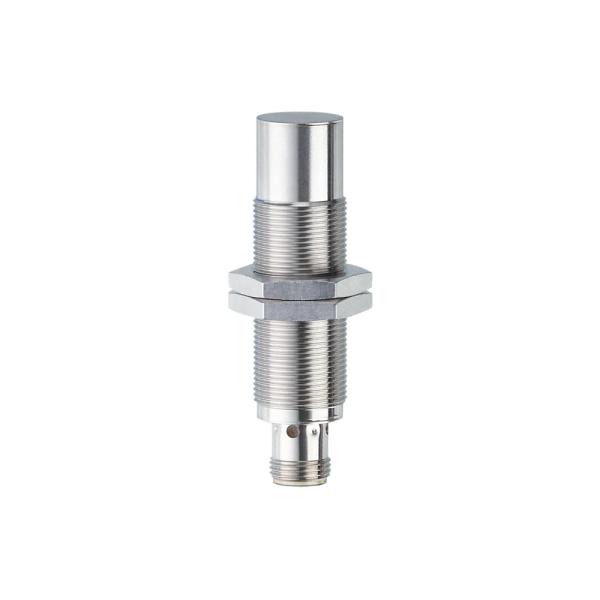

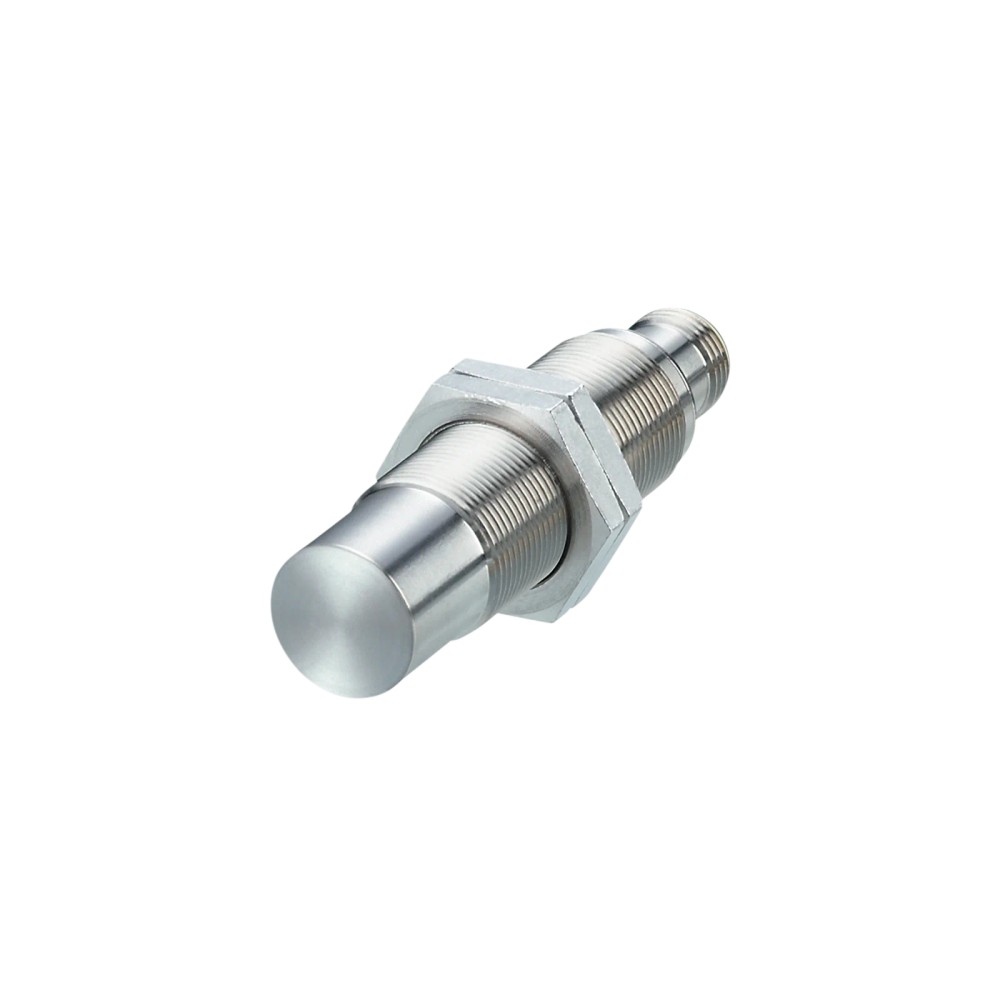

IGT249 IFM - Sensor Indutivo Metálico Áreas Higiênicas M18 PNP 12mm

Imagem meramente ilustrativa

R$ 1.030,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT249
EAN: 4021179261456
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP...mais

Fechar menu

Saiba mais sobre: "IGT249 IFM - Sensor Indutivo Metálico Áreas Higiênicas M18 PNP 12mm"

Destaques do Produto

Tipo de saída

PNP normalmente aberta

Alcance nominal

12 mm, montagem não embutida

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Ambiente

0...100 °C; proteção IP65/IP67/IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IGT249 M18 PNP, alcance de detecção de 12 mm

O IFM IGT249 é um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato. É indicado pelo fabricante para áreas higiênicas e processos com limpeza periódica. Possui saída PNP normalmente aberta, alcance de detecção de 12 mm e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGT249
Tipo	Sensor indutivo totalmente metálico
Alcance de detecção	12 mm; não embutido
Saída	PNP, normalmente aberta
Tensão de operação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	0...100 °C
Dimensões	M18 x 1; comprimento de 70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações que aceitem sensor M18 x 1, montagem não embutida e saída PNP normalmente aberta.
Aplicações em áreas higiênicas e processos com limpeza periódica, conforme aplicação indicada para o produto pelo fabricante.
Instalações com alimentação DC entre 10 e 30 V e temperatura ambiente entre 0 e 100 °C.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito de entrada exigir saída NPN ou contato normalmente fechado; o IGT249 é PNP normalmente aberto.
Não especificar para montagem embutida: a ficha identifica o modelo como não embutido.
Não usar em alimentação fora da faixa de 10...30 V DC ou em temperatura ambiente fora de 0...100 °C.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção indutiva em áreas higiênicas e processos com limpeza periódica; respeitar as condições de instalação e os graus de proteção declarados.
Detecção de objetos metálicos em montagem não embutida, desde que a geometria da instalação, o material-alvo e a distância sejam compatíveis com os dados de alcance e fatores de correção da ficha.
Possibilidade inferida: uso como sinal discreto de presença em uma entrada de controle compatível com PNP normalmente aberto; validar a pinagem, a carga e a lógica do circuito no datasheet e no controlador.
Limitações: não é indicado para detectar materiais não metálicos por princípio indutivo; a distância efetiva depende do material e dos fatores de correção informados. A ficha não declara protocolo de rede.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IGT249 M18 PNP, alcance de detecção de 12 mm, verifique estes pontos:

Escolha o IGT249 quando

A aplicação exigir detecção indutiva de metal, saída PNP normalmente aberta, distância nominal de detecção de 12 mm e instalação não embutida em corpo M18 x 1. Verifique também alimentação de 10...30 V DC, temperatura ambiente de 0...100 °C e conexão M12 compatível com a instalação.

Procure outra configuração quando

O controlador exigir saída NPN, contato normalmente fechado ou montagem embutida. Também será necessário selecionar outro produto se a alimentação ou a temperatura de operação estiver fora dos limites declarados para este modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM ELECTRONIC	Identificação do fabricante informada na ficha.
Modelo e SKU	IGT249	Código do produto para identificação e seleção.
GTIN	4021179261456	Identificador comercial informado no anúncio.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia e construção declaradas.
Aplicação indicada	Áreas higiênicas e processos de limpeza periódicos	Aplicação descrita na ficha do produto.
Característica especial	Alcance aumentado; invólucro todo em metal; contatos banhados a ouro	Características declaradas para esta versão.
Software incorporado	Sim	Atributo informado na ficha; não há detalhes adicionais disponíveis.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação declarado.
Tensão de operação	10...30 V DC	Limites de alimentação especificados.
Consumo de corrente	< 25 mA	Valor máximo indicado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a ligação elétrica.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado; considerar a condição indicada pelo fabricante.

Saídas e comutação
Configuração de saída	PNP, normalmente aberta	Tipo e função da saída de comutação.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente constante declarado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo indicado para a saída em condução.
Frequência de comutação DC	250 Hz	Frequência de comutação especificada.
Indicador de estado	LED amarelo de estado de comutação, visível em 4 x 90°	Indicação visual declarada na ficha.

Detecção e desvios
Alcance de detecção	12 mm	Alcance nominal informado para montagem não embutida.
Distância real de comutação Sr	12 ± 10 % mm	Valor e tolerância de comutação declarados.
Distância de trabalho	0...9,7 mm	Faixa de trabalho indicada na ficha.
Histerese	1...20 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 0,9; alumínio: 0,8; cobre: 0,5	Fatores declarados conforme o material detectado; influenciam a distância de detecção.

Conexão elétrica
Conector	1 x M12, codificação A	Tipo de conexão elétrica indicado na ficha.
Contatos	3, dourados	Quantidade e acabamento dos contatos declarados.
Número de fios	3 fios	Informação do anúncio; consultar o datasheet para pinagem e ligação.

Condições ambientais e robustez
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas; observar as condições de ensaio e montagem do fabricante.
Resistência à pressão	100 bar / 10 MPa, na face ativa	Limite informado especificamente para a face ativa.
Força de impacto	EN 60068-2-75 Ehc 1 J	Ensaio e valor declarados na ficha.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011: emissão classe B	Normas e níveis de compatibilidade eletromagnética informados na ficha.
Certificado UL	Ta 0...70 °C; Enclosure Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A012; arquivo UL E174191	Dados de certificação declarados; a faixa Ta da certificação é distinta da temperatura ambiente geral informada.
MTTF	1262 anos	Valor MTTF fornecido na ficha; não representa garantia de vida útil.

Dados mecânicos e montagem
Designação da rosca	M18 x 1	Dimensão da rosca de montagem.
Comprimento	70 mm	Comprimento total indicado nas dimensões.
Tipo de montagem	Não embutido	Requisito de instalação declarado.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material especificado para o invólucro.
Material da face ativa	Aço inoxidável 1.4404 / 316L	Material especificado para a face ativa.
Material das porcas de fixação	Aço inoxidável 1.4404 / 316L	Material das porcas informado na ficha.
Torque máximo de aperto	50 Nm	Limite máximo declarado para o aperto.
Peso	63,016 g	Peso informado no conjunto de atributos do produto.
Itens incluídos	2 porcas de fixação	Material incluído conforme a ficha; quantidade por embalagem informada como 1 peça.

COMPATIBILIDADE

Comunicação

• Sensor de comutação discreta; não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Saída PNP normalmente aberta; alimentação de 10...30 V DC. Confirmar no datasheet a atribuição dos pinos e o esquema de ligação antes da instalação.

Processo Rosca de montagem M18 x 1; sensor não embutido. Não é uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente aberto e alimentação DC entre 10 e 30 V	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...30 V DC; confirmar também a pinagem no datasheet.
Entrada que exige saída NPN ou normalmente fechada	✗	A configuração declarada é PNP normalmente aberta.
Instalação que exige sensor embutido	✗	A ficha identifica o tipo de montagem como não embutido.
Instalação mecânica com rosca M18 x 1, espaço para comprimento de 70 mm e montagem não embutida	✓	As dimensões declaradas são M18 x 1 e comprimento de 70 mm; avaliar também as folgas e condições de montagem da aplicação.
Conexão a protocolo de rede ou barramento industrial	✗	A ficha não declara protocolo de comunicação; o produto é apresentado como sensor de comutação discreta.
Ambiente dentro de 0...100 °C e exposição compatível com os graus IP declarados	✓	A ficha declara temperatura ambiente de 0...100 °C e graus de proteção IP65, IP67, IP68 e IP69K; seguir as condições e definições do fabricante.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IGT249 M18 PNP, alcance de detecção de 12 mm

Confirme que a aplicação requer detecção indutiva, saída PNP normalmente aberta e montagem não embutida.
Verifique na documentação do fabricante a pinagem do conector M12 e confirme compatibilidade elétrica com a entrada de controle e a alimentação de 10...30 V DC.
Prepare o alojamento com rosca M18 x 1 e espaço para o comprimento de 70 mm, observando a condição de montagem não embutida.
Instale o sensor e posicione o alvo metálico dentro da distância de trabalho declarada; considere o fator de correção correspondente ao material do alvo.
Aperte as porcas sem exceder o torque máximo de 50 Nm e evite danificar o invólucro ou a face ativa.
Energize o circuito, verifique o LED de estado e confirme a comutação na entrada do controlador; para condições ambientais, consulte o datasheet.

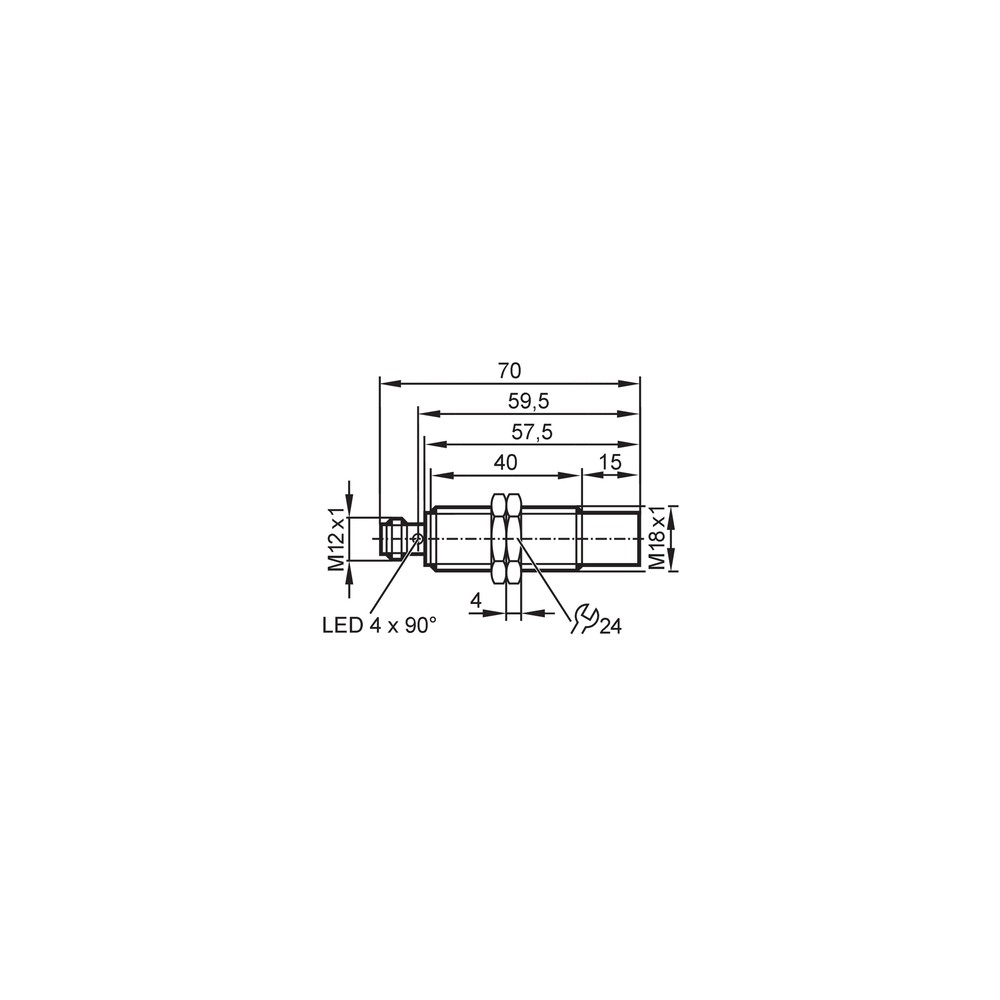

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a detecção.	Alimentação fora da faixa especificada, incompatibilidade entre saída PNP e entrada, ou ligação/pinagem incorreta.	Meça a alimentação nos terminais e confira a pinagem M12 e o tipo de entrada do controlador usando o datasheet.
O sensor comuta apenas quando o alvo está mais próximo do que o esperado.	O alcance efetivo pode variar conforme o material do alvo; a ficha apresenta fatores de correção diferentes por material.	Identifique o material do alvo e compare o fator de correção correspondente; confira distância e alinhamento em relação à face ativa.
A saída permanece ativa ou inativa sem mudança aparente do alvo.	A lógica normalmente aberta pode não corresponder à interpretação da entrada, ou o alvo pode estar dentro da zona de detecção/distância de trabalho.	Observe o LED de estado, verifique a configuração da entrada e afaste/aproxime o alvo dentro da faixa indicada no datasheet.
Comutação instável ou ausência de sinal após a instalação.	Conexão elétrica frouxa, pinagem incorreta ou condição de instalação incompatível com montagem não embutida.	Desenergize o circuito, inspecione o conector M12 e a montagem, confirme a pinagem no datasheet e teste novamente dentro das condições especificadas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGT249 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGT249 e para que serve?

É um sensor indutivo totalmente metálico que detecta objetos metálicos sem contato. O fabricante indica seu uso em áreas higiênicas e processos com limpeza periódica.

O IGT249 funciona com entrada PNP e qual alimentação exige?

Sim, a saída é PNP normalmente aberta e a tensão de operação especificada é de 10...30 V DC. Confira a pinagem e a compatibilidade da entrada no datasheet antes de conectar.

O que vem junto com o sensor?

A ficha lista duas porcas de fixação como material incluído. A quantidade por embalagem indicada é uma peça do sensor.

Posso usar este sensor se meu controlador exigir saída NPN?

Não, a ficha especifica saída PNP normalmente aberta. Para entrada que exija NPN, selecione uma versão cuja saída corresponda à entrada.

Ele serve para montagem embutida ou para detectar qualquer material?

Não é indicado para montagem embutida, pois a ficha especifica montagem não embutida. Por ser indutivo, a detecção é voltada a objetos metálicos, e a distância depende do material.

O sensor não muda o estado quando o alvo se aproxima; o que verifico antes de trocar?

Verifique a alimentação, a pinagem M12, a compatibilidade da entrada com PNP e a distância/alinhamento do alvo. Observe também o LED de estado para distinguir detecção de falha no circuito de entrada.

A distância de detecção parece menor com meu alvo; o que pode causar isso?

O material do alvo altera a distância efetiva conforme os fatores de correção especificados para cada metal. Identifique o material e compare o fator indicado na ficha antes de avaliar uma substituição.

Devo comprar apenas o sensor ou um kit de conexão?

A ficha informa o sensor com duas porcas de fixação, mas não lista cabo ou conector separado como incluído. Verifique se a instalação já dispõe de conexão M12 compatível antes de definir os itens necessários.

Como devo instalar e apertar o IGT249?

Use a rosca M18 x 1 e respeite a montagem não embutida; o torque máximo informado é 50 Nm. Consulte o desenho e o datasheet para conferir dimensões, pinagem e orientações completas.

Este modelo é adequado para qualquer temperatura dentro da faixa indicada?

A ficha informa temperatura ambiente de 0...100 °C, mas o dado de certificação UL declara Ta de 0...70 °C. Confirme qual requisito se aplica à instalação e à certificação exigida.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo, sem contato mecânico. (Ref.: tipo de produto — sensor indutivo totalmente metálico)

PNP normalmente aberto

Configuração de saída que comuta como PNP e tem função normalmente aberta. (Ref.: configuração de saída)

Montagem não embutida

Condição de montagem declarada para o sensor; a instalação deve respeitar o método indicado pelo fabricante. (Ref.: tipo de montagem)

Símbolo usado na ficha para a distância real de comutação nominal do sensor. (Ref.: distância real de comutação Sr — 12 ± 10 % mm)

Grau de proteção IP

Classificação declarada para a proteção do invólucro; a aplicação deve considerar as condições de ensaio e instalação especificadas pelo fabricante. (Ref.: IP65, IP67, IP68 e IP69K)
