Sensor Indutivo IFM IGT247 - Totalmente Metálico

Pré-visualizar: IGT247 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18 PNP 5mm IP69K

IGT247 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18 PNP 5mm IP69K

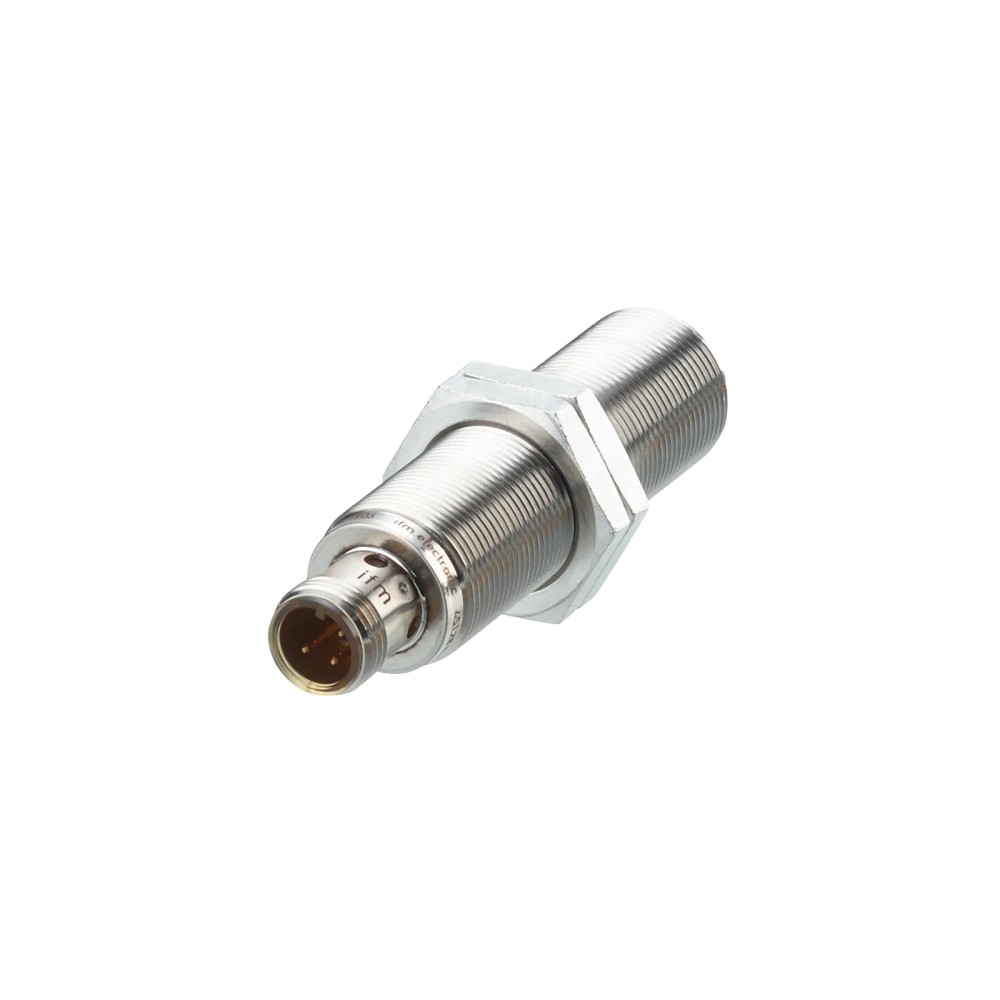

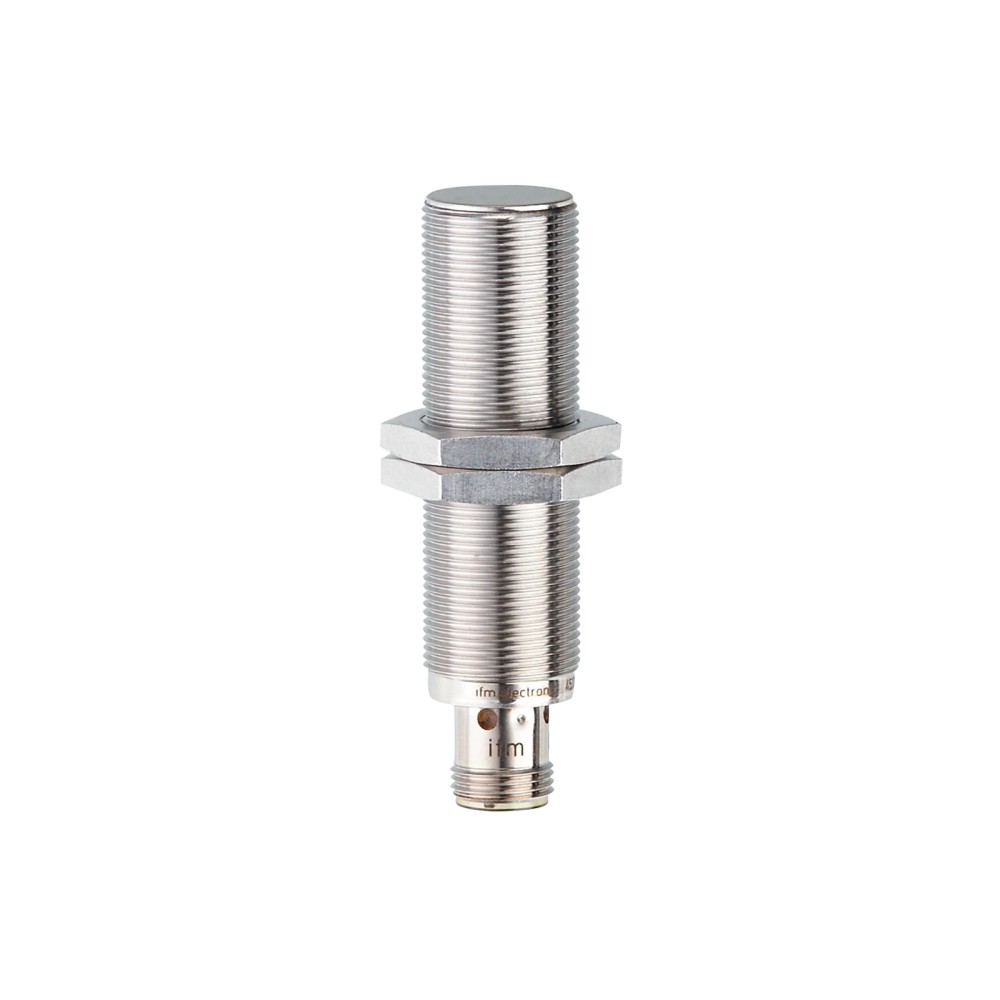

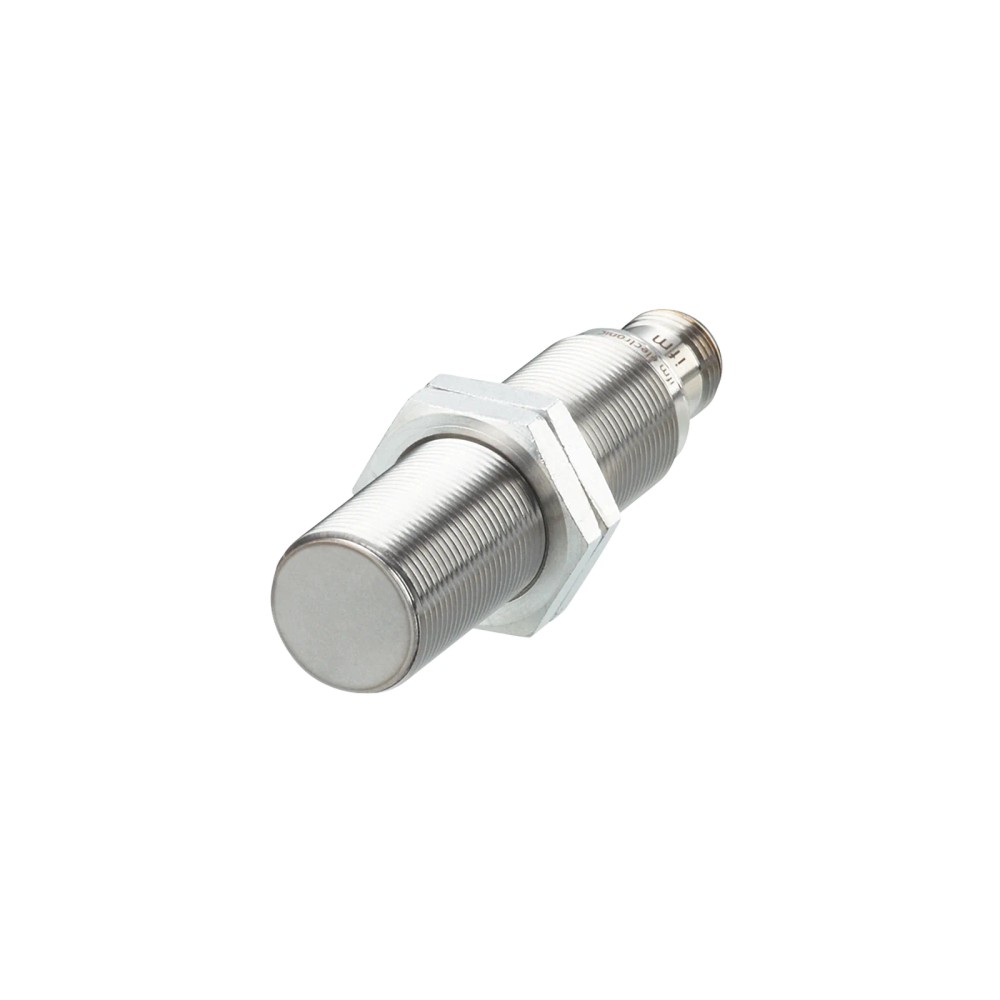

Imagem meramente ilustrativa

R$ 882,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT247
EAN: 4021179235242
NCM do produto: 85365090

Destaques do Produto Alcance nominal 5 mm...mais

Fechar menu

Saiba mais sobre: "IGT247 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18 PNP 5mm IP69K"

Destaques do Produto

Alcance nominal

5 mm

Tipo de saída

PNP, normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Montagem

Embutida; rosca M18 x 1

Proteção

IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGT247 IFM - Sensor Indutivo Totalmente Metálico para Áreas Higiênicas, M18, PNP, 5 mm, IP69K

O IGT247 é um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Possui alcance nominal de 5 mm, saída PNP normalmente aberta e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 30 V DC e tem proteção IP68/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo totalmente metálico
Alcance de detecção	5 mm, montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Proteção	IP68 e IP69K
Temperatura ambiente	0...100 °C
Dimensões	M18 x 1; comprimento 70 mm
Frequência de comutação	100 Hz
Material do invólucro e face ativa	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em máquinas e instalações com áreas higiênicas, conforme aplicação declarada pelo fabricante.
Instalações com processos periódicos de limpeza, respeitando a faixa de temperatura ambiente de 0...100 °C e a proteção IP68/IP69K especificadas.
Sistemas de controle que aceitam sensor DC com saída PNP normalmente aberta e alimentação de 10...30 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do sistema exigir saída NPN ou contato normalmente fechado; o modelo é PNP normalmente aberto.
Não selecionar se o projeto exigir alcance nominal superior a 5 mm ou frequência de comutação superior a 100 Hz.
Não conectar a alimentação fora da faixa especificada de 10...30 V DC.

APLICAÇÕES E USO

Uso declarado pelo fabricante: detecção indutiva em áreas higiênicas sujeitas a processos periódicos de limpeza; respeitar a faixa ambiente de 0...100 °C e os graus de proteção especificados.
Possibilidade de uso: detecção de posição ou presença de componentes metálicos em máquinas, desde que a distância, o material do alvo, a frequência de comutação e a interface PNP atendam ao projeto. Validar a aplicação com o datasheet e as condições reais de instalação.
O sensor detecta objetos metálicos; não é indicado como dispositivo de detecção de materiais não metálicos com base nas informações disponíveis.

COMO ESCOLHER

Antes de comprar o IGT247 IFM - Sensor Indutivo Totalmente Metálico para Áreas Higiênicas, M18, PNP, 5 mm, IP69K, verifique estes pontos:

Escolha o IGT247 quando

A aplicação exigir detecção indutiva de metal com montagem embutida M18 x 1, alcance nominal de 5 mm, saída PNP normalmente aberta e conexão M12 de 3 contatos.

Verifique outra configuração quando

A entrada do controlador exigir NPN ou normalmente fechado, ou quando o projeto requerer alcance nominal acima de 5 mm, comutação acima de 100 Hz ou alimentação fora de 10...30 V DC. Confirme esses requisitos na documentação do sistema antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo totalmente metálico	Identificação do princípio de detecção e construção do produto.
Aplicação declarada	Áreas higiênicas e processos de limpeza periódicos	Uso indicado nas informações do fabricante.
Marca	ifm	Fabricante identificado no anúncio.
Modelo / SKU / Part number	IGT247	Código de identificação do produto.
GTIN	4021179235242	Identificador comercial informado.

Detecção e saída
Alcance de detecção	5 mm	Valor nominal informado para o sensor.
Distância de trabalho	0...4,05 mm	Faixa de trabalho especificada.
Montagem	Embutida	Tipo de montagem indicado para a instalação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,7; alumínio: 0,5; cobre: 0,2	Valores relativos por material, conforme dados do produto.
Histerese	1...20 % de Sr	Faixa especificada em relação ao alcance nominal Sr.
Função de saída	Normalmente aberta	Estado funcional da saída de comutação.
Função elétrica	PNP	Tipo de saída elétrica informado.
Frequência de comutação DC	100 Hz	Frequência máxima indicada para comutação em DC.

Dados elétricos e conexão
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Consumo informado pelo fabricante.
Corrente constante máxima da saída de comutação DC	100 mA	Limite informado para a carga da saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo de conector e contatos informados; conferir pinagem no datasheet.
Proteção contra curto-circuitos	Sim, por impulso	Proteção declarada para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Classe de proteção elétrica	III	Classificação informada.

Condições ambientais e robustez
Temperatura ambiente	0...100 °C	Faixa de operação informada para o produto.
Grau de proteção	IP68; IP69K	Graus de proteção declarados.
Resistência à pressão	100 bar / 10 MPa, na face ativa	Limite especificado para a face ativa.
Força de impacto	1 J	Valor informado para resistência a impacto.
Certificado UL	Ta -25...70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A012; arquivo UL E174191	Dados de certificação constantes na ficha; Ta indicada no certificado.
EMC	EN 61000-4-2 ESD (4 kV CD / 8 kV AD); EN 61000-4-3 HF irradiado (10 V/m); EN 61000-4-4 Burst (2 kV); EN 61000-4-6 AF com fio (10 V); EN 55011 emissão classe B	Ensaios e valores de compatibilidade eletromagnética informados.

Dados mecânicos e materiais
Dimensões e rosca	M18 x 1; comprimento 70 mm	Dimensão e designação de rosca informadas.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material especificado para o invólucro.
Material da face ativa	Aço inoxidável 1.4404 (316L)	Material especificado para a face ativa.
Material da janela dos LEDs	PEI	Material informado para a janela dos indicadores.
Material das porcas de fixação	Aço inoxidável 1.4404 (316L)	Material indicado para as porcas.
Torque máximo de aperto	50 Nm	Limite de torque especificado para a montagem.
Peso	55 g	Peso informado no conjunto de dados do produto.

Indicadores
Indicador de status	LED amarelo, 4 x 90°	Indicação visual do status de chaveamento, visível em quatro orientações.

Dados de confiabilidade e conformidade
MTTF	1114 anos	Valor de MTTF informado na ficha; não representa duração garantida de operação.
NCM	8536.50.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; o produto fornece saída de comutação PNP.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta; corrente constante máxima da saída de comutação DC de 100 mA. Confirmar a atribuição dos pinos no datasheet antes da ligação.

Processo Montagem mecânica por rosca M18 x 1, embutida. Não é informada uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor DC PNP normalmente aberto, alimentação de 10...30 V DC e corrente de carga dentro do limite especificado	✓	Corresponde à função elétrica, à tensão de operação e ao limite de corrente da saída informados.
Entrada que exige saída NPN ou normalmente fechada	✗	O IGT247 tem saída PNP normalmente aberta.
Instalação mecânica com alojamento roscado M18 x 1 e montagem embutida	✓	A rosca e o tipo de montagem correspondem aos dados do produto; observar o torque máximo de aperto de 50 Nm.
Aplicação que exige alcance nominal acima de 5 mm ou frequência de comutação acima de 100 Hz	✗	Os valores especificados para o IGT247 são 5 mm e 100 Hz.
Aplicação com limpeza periódica em área higiênica, dentro da faixa de temperatura ambiente especificada	✓	O fabricante declara uso em áreas higiênicas e processos periódicos de limpeza; a proteção informada é IP68/IP69K e a faixa ambiente é 0...100 °C.

INSTALAÇÃO

Como instalar o IGT247 IFM - Sensor Indutivo Totalmente Metálico para Áreas Higiênicas, M18, PNP, 5 mm, IP69K

Confirme que o sistema aceita alimentação DC de 10...30 V e saída PNP normalmente aberta, respeitando o limite de corrente da saída.
Verifique se o alojamento possui rosca M18 x 1 e se a instalação prevista é embutida.
Posicione e fixe o sensor sem exceder o torque máximo de aperto de 50 Nm.
Conecte o cabo ou acessório M12 compatível com codificação A e 3 contatos; consulte o datasheet para identificar a pinagem antes de energizar.
Ligue a alimentação e confirme o estado do LED amarelo de status de chaveamento durante a aproximação do alvo.
Teste a detecção com o alvo e a distância de trabalho previstos; confirme o comportamento da entrada do controlador antes de colocar o sistema em operação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a detecção do alvo.	Alimentação fora de 10...30 V DC, ligação incorreta, incompatibilidade da entrada com PNP ou alvo fora da distância de trabalho.	Meça a alimentação, confira a ligação pela pinagem do datasheet e verifique a resposta da saída com um alvo metálico dentro da faixa de trabalho.
A entrada permanece acionada mesmo sem o alvo esperado.	Configuração da entrada incompatível com saída normalmente aberta ou presença de objeto metálico no campo de detecção.	Confirme a lógica da entrada do controlador e remova ou afaste objetos metálicos próximos para observar se o estado muda.
Detecção instável ou com distância menor que a esperada.	Material do alvo com fator de correção inferior ao aço, distância de instalação excessiva ou montagem diferente da embutida especificada.	Confira o material do alvo e aplique o fator de correção correspondente; meça a distância e verifique a geometria de montagem.
O sensor deixa de comutar após a ligação da carga.	Corrente da carga acima do limite de 100 mA, curto-circuito ou sobrecarga na saída.	Desconecte a carga, inspecione o circuito e meça a corrente; compare o resultado com o limite especificado antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGT247, português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGT247 e para que tipo de instalação ele foi feito?

É um sensor indutivo totalmente metálico para detecção sem contato de objetos metálicos. O fabricante declara aplicação em áreas higiênicas e processos de limpeza periódicos.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação. Não há indicação de cabo ou conector M12 incluído.

Posso ligar o IGT247 em uma entrada NPN ou normalmente fechada?

Não conforme a configuração informada: este modelo tem saída PNP normalmente aberta. Confirme que a entrada do controlador aceita essa lógica antes da instalação.

Serve para detectar peças de plástico ou outros materiais não metálicos?

A ficha especifica detecção indutiva e alcance para o sensor, mas não declara detecção de materiais não metálicos. Para esses materiais, consulte uma tecnologia de sensor apropriada.

O LED acende, mas o CLP não muda de estado. O que verifico?

Verifique primeiro se a entrada do CLP é compatível com PNP normalmente aberto e se a ligação corresponde ao diagrama do datasheet. Confira também a alimentação e o circuito da entrada.

A distância de detecção ficou menor com uma peça de inox; o sensor está com defeito?

Não necessariamente: o fator de correção informado para aço inoxidável é 0,7, enquanto para aço é 1. Verifique o material do alvo e a distância efetiva antes de substituir o sensor.

É melhor comprar o IGT247 ou procurar outro sensor?

Escolha o IGT247 se o projeto requer montagem embutida M18 x 1, alcance nominal de 5 mm e saída PNP normalmente aberta. Procure outra configuração se precisar de NPN, normalmente fechado, alcance maior ou comutação acima de 100 Hz.

Que cuidados devo ter ao montar o sensor?

Use alojamento M18 x 1 com montagem embutida e não exceda 50 Nm de torque de aperto. Consulte o desenho dimensional e o datasheet para a instalação e a ligação elétrica.

Posso usar o sensor em ambiente com limpeza periódica?

Sim, essa aplicação é declarada pelo fabricante, com proteção IP68/IP69K. Respeite a faixa ambiente especificada de 0...100 °C e as condições completas do datasheet.

Qual é a conexão elétrica e preciso conferir a pinagem?

A conexão é M12, codificação A, com 3 contatos dourados. Sim: consulte o datasheet para identificar os pinos antes de ligar a alimentação e a saída.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo, sem contato mecânico. (Ref.: tipo de sensor: indutivo)

PNP

Tipo de saída de comutação que fornece sinal positivo para a carga, conforme a configuração elétrica do circuito. (Ref.: função elétrica: PNP)

Normalmente aberta

Configuração em que a saída assume o estado de acionamento quando ocorre a detecção, conforme a lógica especificada para o sensor. (Ref.: função de saída: normalmente aberta)

Montagem embutida

Instalação em que a face ativa é montada nivelada com o suporte, respeitando as condições de montagem indicadas pelo fabricante. (Ref.: tipo de montagem: embutido)

Grau de proteção IP69K

Classificação de proteção declarada para o invólucro; as condições específicas de ensaio e utilização devem ser verificadas na documentação do fabricante. (Ref.: grau de proteção: IP68, IP69K)
