Sensor Indutivo IFM IGT247 M18

Pré-visualizar: IGT247 IFM - Sensor Indutivo Metálico Áreas Higiênicas M18 PNP 5mm IP69K

IGT247 IFM - Sensor Indutivo Metálico Áreas Higiênicas M18 PNP 5mm IP69K

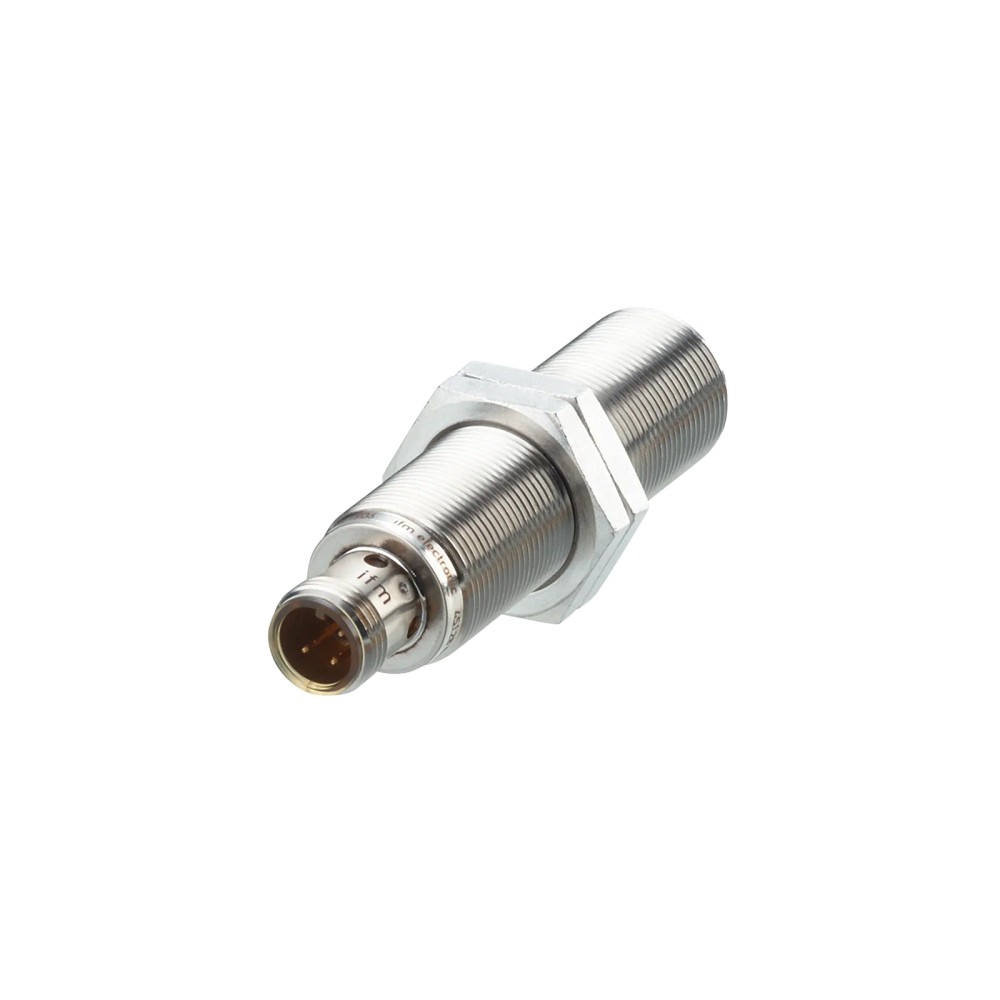

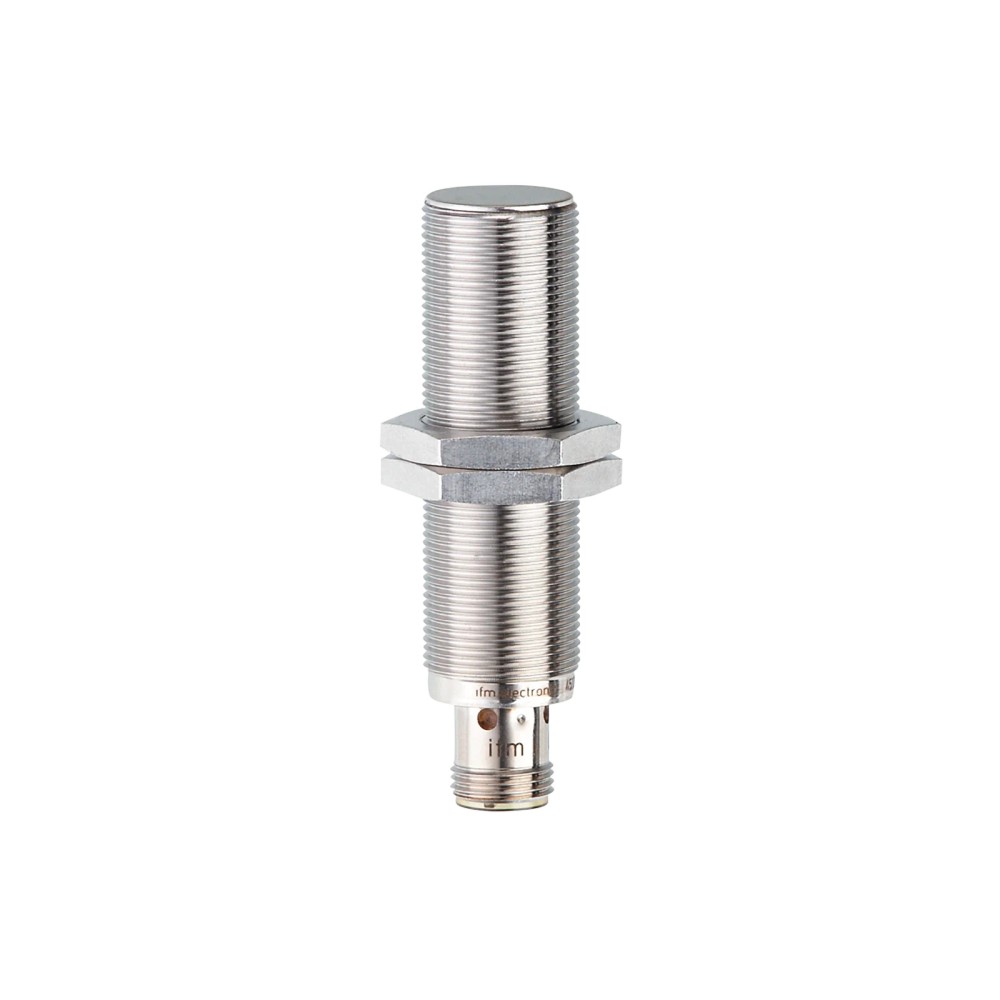

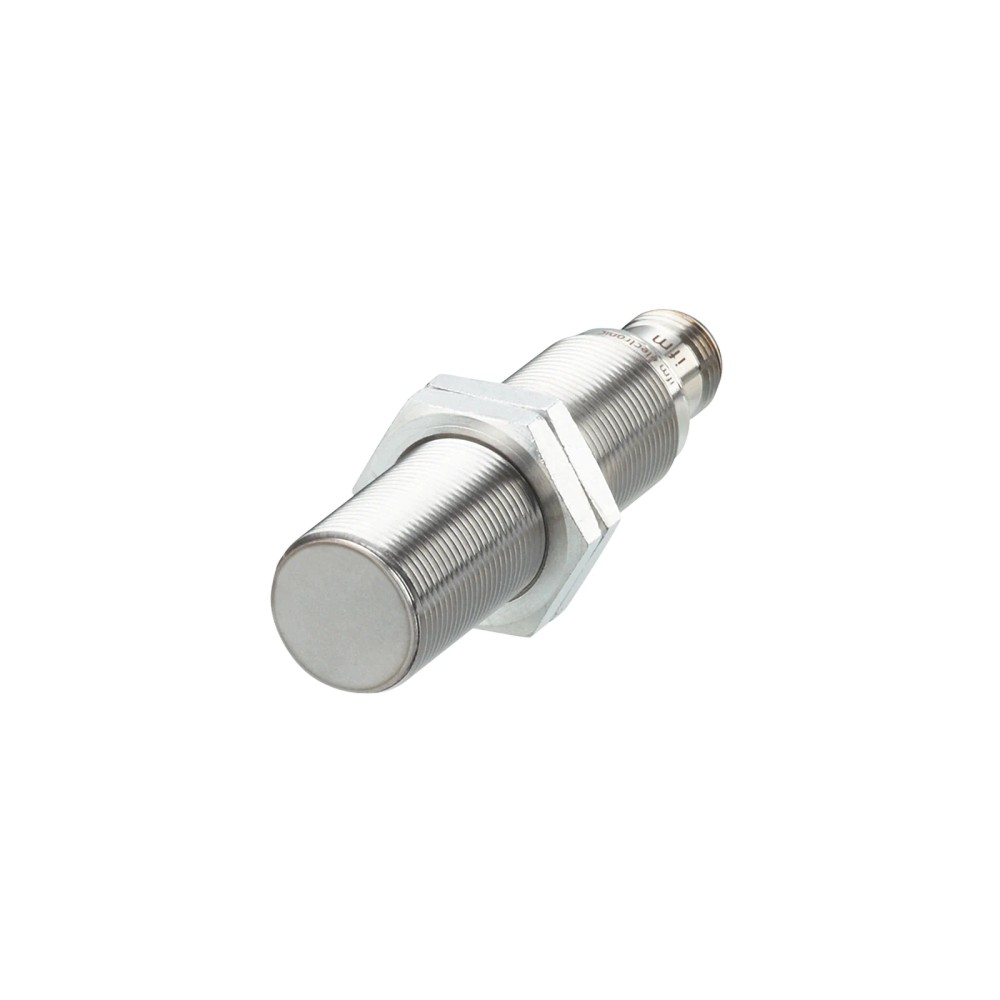

Imagem meramente ilustrativa

R$ 882,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT247
EAN: 4021179235242
NCM do produto: 85365090

Destaques do Produto Modelo IGT247...mais

Fechar menu

Saiba mais sobre: "IGT247 IFM - Sensor Indutivo Metálico Áreas Higiênicas M18 PNP 5mm IP69K"

Destaques do Produto

Modelo

IGT247

Alcance nominal

5 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, 3 contatos

Montagem e proteção

Embutida; IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo metálico IFM IGT247, M18 x 1, PNP normalmente aberto, alcance de 5 mm, IP68/IP69K

O IFM IGT247 é um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato, inclusive em aplicações higiênicas e processos com limpeza periódica. Possui corpo roscado M18 x 1, montagem embutida e alcance nominal de 5 mm. Sua saída é PNP normalmente aberta, com alimentação de 10 a 30 V DC e conexão M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, totalmente metálico
Rosca e dimensões	M18 x 1; comprimento de 70 mm
Alcance de detecção	5 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Proteção	IP68 e IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	100 Hz
Material do invólucro e face ativa	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em máquinas ou instalações com interface elétrica compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC.
Aplicações em áreas higiênicas e processos com limpeza periódica, conforme aplicação indicada na ficha do fabricante.
Instalação embutida em alojamento roscado M18 x 1, respeitando o alcance nominal de 5 mm e as condições de montagem do datasheet.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do sistema exigir saída NPN ou contato normalmente fechado; o IGT247 é PNP normalmente aberto.
Não selecionar quando a alimentação disponível estiver fora da faixa de 10...30 V DC.
Não presumir detecção de materiais não metálicos: o princípio informado é indutivo e a ficha não especifica detecção desses materiais.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em áreas higiênicas e processos com limpeza periódica. A ficha declara IP68 e IP69K; consulte o datasheet para as condições específicas associadas a esses graus de proteção.
Possibilidade de aplicação: detecção de alvos metálicos em máquinas com montagem M18 x 1 embutida, desde que a distância de trabalho, o material do alvo, a alimentação e a entrada PNP sejam compatíveis. A distância efetiva pode variar conforme o material, conforme os fatores de correção indicados.
Limitação operacional: respeitar a faixa ambiente de 0...100 °C indicada nos dados do produto; para a certificação UL, a ficha informa Ta de -25...70 °C. Não extrapolar essas condições nem presumir detecção de materiais não metálicos.

COMO ESCOLHER

Antes de comprar o Sensor indutivo metálico IFM IGT247, M18 x 1, PNP normalmente aberto, alcance de 5 mm, IP68/IP69K, verifique estes pontos:

Escolha o IGT247 quando

A aplicação exigir sensor indutivo M18 x 1, montagem embutida, alcance nominal de 5 mm, saída PNP normalmente aberta, alimentação de 10...30 V DC e conexão M12 de 3 contatos. A ficha também indica uso em áreas higiênicas e processos de limpeza periódicos.

Avalie outra configuração quando

O circuito exigir saída NPN, normalmente fechada, outro tipo de conexão ou alimentação diferente de 10...30 V DC. Confirme também se a distância de detecção requerida está dentro do alcance e da distância de trabalho informados pelo fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IGT247	Código do produto e part number.
Tipo de produto	Sensor indutivo totalmente metálico	Princípio de detecção e construção declarados pelo fabricante.
Aplicação indicada	Áreas higiênicas e processos de limpeza periódicos	Aplicação descrita na ficha do produto.
Característica especial	Invólucro totalmente metálico; contatos banhados a ouro	Características construtivas informadas.
GTIN	4021179235242	Identificador comercial do produto.
Marca	ifm	Fabricante informado no anúncio.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Tensão	DC	Tipo de alimentação indicado no anúncio.
Consumo de corrente	< 20 mA	Valor informado para o sensor.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite informado para a saída.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente indicado pelo fabricante.
Compatibilidade eletromagnética (ESD)	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de ensaio informados; CD significa descarga por contato e AD, descarga pelo ar.
Compatibilidade eletromagnética (HF irradiado)	EN 61000-4-3: 10 V/m	Nível de ensaio informado pelo fabricante.
Compatibilidade eletromagnética (Burst)	EN 61000-4-4: 2 kV	Nível de ensaio informado pelo fabricante.
Compatibilidade eletromagnética (AF com fio)	EN 61000-4-6: 10 V	Nível de ensaio informado pelo fabricante.
Emissão	EN 55011, classe B	Classificação de emissão declarada.

Saída e comutação
Função de saída	Normalmente aberta	Estado funcional da saída especificado.
Tipo de saída	PNP	Tipo de saída de chaveamento; compatibilidade elétrica deve ser conferida com a entrada do controle.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação informada.
Indicação de estado	LED amarelo, 4 x 90°	Indicação do status de chaveamento distribuída em quatro posições angulares.

Detecção
Alcance de detecção	5 mm	Alcance nominal indicado pelo fabricante.
Distância de trabalho	0...4,05 mm	Faixa de trabalho declarada; considerar no dimensionamento da aplicação.
Montagem	Embutida	Tipo de montagem informado para o sensor.
Histerese	1...20 % de Sr	Faixa especificada em relação ao alcance nominal Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,7; alumínio: 0,5; cobre: 0,2	Fatores informados para os materiais listados; afetam a distância efetiva de detecção.

Conexões
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Tipo e configuração de conexão declarados; pinagem detalhada deve ser consultada no datasheet.
Número de fios	3 fios	Característica apresentada nos dados básicos do anúncio.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa indicada nos dados básicos e na ficha do produto.
Grau de proteção	IP68 e IP69K	Graus de proteção declarados; verificar condições e critérios de ensaio no datasheet.
Resistência à pressão na face ativa	100 bar / 10 MPa	Valor de resistência à pressão informado especificamente para a face ativa.
Certificação UL	Ta -25...70 °C; enclosure Type 1; fontes Limited Voltage/Current; aprovação A012; arquivo E174191	Dados de certificação UL apresentados na ficha; a faixa Ta é a indicada para essa certificação.

Dados mecânicos e materiais
Formato	Cilíndrico roscado	Forma construtiva declarada.
Rosca	M18 x 1	Dimensão de montagem mecânica.
Comprimento	70 mm	Comprimento informado para o corpo.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material especificado pelo fabricante.
Material da face ativa	Aço inoxidável 1.4404 (316L)	Material especificado para a face ativa.
Material da janela dos LEDs	PEI	Material indicado na ficha.
Material das porcas de fixação	Aço inoxidável 1.4404 (316L)	Material informado para as porcas.
Força de impacto	1 J	Valor declarado pelo fabricante.
Torque máximo de aperto	50 Nm	Limite de aperto informado; não exceder durante a instalação.
Peso	55 g	Peso declarado na ficha do produto.
Porcas de fixação incluídas	2	Material incluído indicado pelo fabricante.

Confiabilidade e conformidade
MTTF	1114 anos	Valor de MTTF publicado na ficha; não representa vida útil garantida.
Certificado UL	A012; arquivo E174191	Identificadores de certificação fornecidos na ficha.
NCM	8536.50.90	Classificação fiscal apresentada no cadastro.

COMPATIBILIDADE

Comunicação

• Saída de chaveamento discreta PNP normalmente aberta; não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta. Verificar a pinagem no datasheet do fabricante antes de energizar, pois a ficha fornecida não detalha a atribuição de cada pino.

Processo Corpo cilíndrico roscado M18 x 1, comprimento de 70 mm; montagem embutida. A conexão de processo é mecânica, não uma conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação especificados para o sensor; confirmar corrente admissível da entrada com os dados elétricos do sistema.
Sistema com entrada exclusivamente NPN ou que exija contato normalmente fechado	✗	A ficha identifica saída PNP normalmente aberta; não informa configuração NPN ou normalmente fechada.
Alojamento roscado M18 x 1 e instalação embutida	✓	A rosca e o tipo de montagem constam na ficha; a instalação deve respeitar o desenho dimensional e as instruções do fabricante.
Detecção solicitada a uma distância nominal de até 5 mm	✓	O alcance de detecção declarado é 5 mm; a distância de trabalho informada é 0...4,05 mm e deve ser considerada no projeto.
Detecção de objeto não metálico	✗	A ficha descreve um sensor indutivo, mas não fornece compatibilidade para detecção de materiais não metálicos.
Aplicação com processo de limpeza periódico em área higiênica	✓	Esse uso é indicado na descrição do produto; os graus IP informados são IP68 e IP69K.

INSTALAÇÃO

Como instalar o Sensor indutivo metálico IFM IGT247, M18 x 1, PNP normalmente aberto, alcance de 5 mm, IP68/IP69K

Confirme no datasheet o desenho dimensional, a montagem embutida e o espaço disponível para o corpo M18 x 1 de 70 mm.
Verifique se o alvo é metálico e avalie o fator de correção correspondente ao material; dimensione a posição considerando o alcance nominal e a distância de trabalho informados.
Prepare um alojamento compatível com a rosca M18 x 1 e instale o sensor conforme as instruções do fabricante.
Aperte a fixação sem exceder o torque máximo especificado de 50 Nm.
Conecte o acoplamento M12 de codificação A e confirme no datasheet a atribuição dos pinos antes de ligar a alimentação; use alimentação de 10...30 V DC.
Após energizar, verifique a comutação na entrada PNP normalmente aberta e observe o LED amarelo de status; valide a detecção na posição real de operação.

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção menor que o considerado, ausência de alimentação dentro da faixa especificada ou incompatibilidade com a entrada do circuito.	Meça a alimentação nos terminais conforme a pinagem do datasheet, confirme a distância e o material do alvo e verifique se a entrada é compatível com PNP normalmente aberto.
A entrada do controle permanece ativa ou inativa em estado diferente do esperado.	Lógica de entrada incompatível com a saída normalmente aberta ou ligação elétrica incorreta.	Confirme a configuração PNP normalmente aberta, a pinagem M12 no datasheet e o estado lógico esperado pela entrada do controlador.
A detecção ocorre a uma distância menor que a esperada.	Material do alvo com fator de correção inferior a 1, montagem ou distância fora das condições previstas, ou referência incorreta ao alcance nominal.	Identifique o material do alvo, aplique o fator de correção indicado na ficha e compare a posição de instalação com a distância de trabalho de 0...4,05 mm.
O sensor não indica chaveamento após a instalação.	Alimentação ausente ou fora da faixa, conexão M12 incorreta, curto-circuito ou carga incompatível com os limites da saída.	Confira a alimentação de 10...30 V DC, a pinagem no datasheet, o estado do LED amarelo e se a carga respeita o limite de corrente constante de 100 mA e a queda de tensão máxima de 2,5 V.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGT247, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGT247 e para que tipo de aplicação serve?

É um sensor indutivo totalmente metálico para detecção sem contato de objetos metálicos. A ficha indica uso em áreas higiênicas e processos de limpeza periódicos.

Qual saída e alimentação preciso ter no meu controle?

O sensor tem saída PNP normalmente aberta e opera com alimentação de 10...30 V DC. Confirme que a entrada do controlador aceita PNP e consulte o datasheet para a pinagem M12.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. Não há outro acessório indicado.

Este modelo funciona em uma entrada que aceita somente NPN?

A ficha especifica saída PNP normalmente aberta, não NPN. Para uma entrada exclusivamente NPN, confirme a compatibilidade do circuito antes de selecionar o produto.

Posso usar o IGT247 para detectar plástico ou outros materiais não metálicos?

A ficha identifica o produto como sensor indutivo e não especifica detecção de materiais não metálicos. Não conte com essa aplicação sem confirmação técnica do fabricante.

O sensor está ligado, mas não detecta o alvo. O que verifico antes de trocar?

Verifique a alimentação, a pinagem, a distância entre sensor e alvo e a compatibilidade elétrica da entrada. Considere também o material do alvo, pois a ficha informa fatores de correção diferentes para cada metal.

A distância de detecção ficou menor do que eu esperava; isso indica defeito?

Não necessariamente: a distância efetiva depende do material do alvo e das condições de instalação. Compare a aplicação com a distância de trabalho especificada e os fatores de correção antes de substituir o sensor.

Para comprar, preciso de um kit ou posso selecionar apenas o sensor?

O produto é listado como uma peça por embalagem e inclui duas porcas de fixação. A ficha não informa a inclusão de cabo ou outros componentes, então verifique separadamente a conexão necessária para a instalação.

Como escolho entre o IGT247 e outro sensor indutivo?

Selecione o IGT247 se forem compatíveis a montagem M18 x 1 embutida, o alcance, a alimentação de 10...30 V DC e a saída PNP normalmente aberta. Se o controle exigir outra lógica de saída ou outro tipo de conexão, procure uma versão que corresponda a esses requisitos.

Que cuidados devo ter na instalação mecânica e elétrica?

Respeite o torque máximo de 50 Nm e confirme no datasheet a pinagem do conector M12 antes de energizar. Na instalação, considere o material do alvo, a montagem embutida e a distância de trabalho.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; a ficha caracteriza o IGT247 como sensor indutivo para detecção de metais. (Ref.: Tipo de produto: sensor indutivo totalmente metálico)

PNP normalmente aberto

Configuração de saída em que a ficha especifica uma saída PNP com função normalmente aberta. (Ref.: Tipo de saída: PNP; função de saída: normalmente aberta)

Alcance de detecção (Sr)

Distância nominal de detecção usada como referência para as características de detecção. (Ref.: Alcance de detecção: 5 mm)

Montagem embutida

Configuração de instalação indicada pelo fabricante para o sensor. (Ref.: Montagem: embutido)

Grau de proteção IP

Classificação de proteção declarada para o invólucro em relação à entrada de agentes externos, conforme condições de ensaio aplicáveis. (Ref.: Proteção IP: IP68 e IP69K)
