Sensor Indutivo IFM IGT241 - M18 8mm PNP Higiênico

Pré-visualizar: IGT241 IFM - Sensor Indutivo IFM Áreas Higiênicas PNP M18 8mm M12

IGT241 IFM - Sensor Indutivo IFM Áreas Higiênicas PNP M18 8mm M12

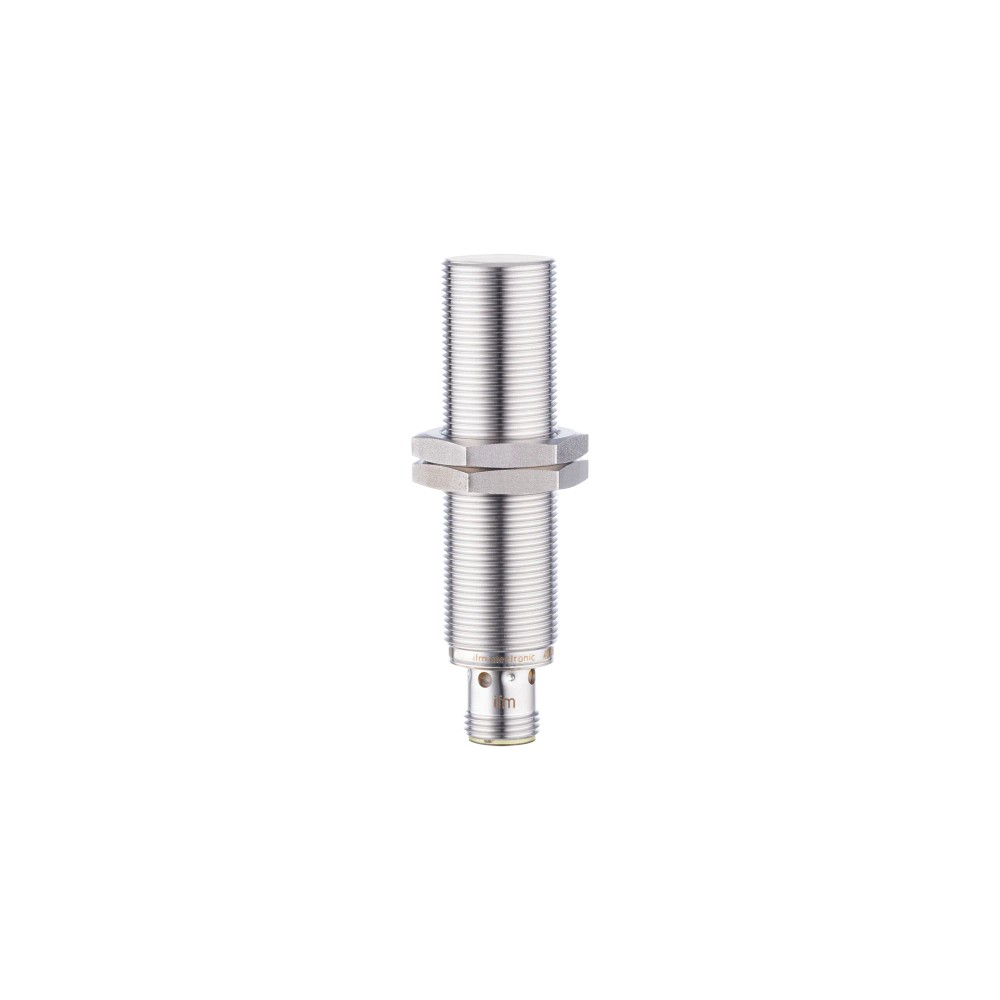

Imagem meramente ilustrativa

R$ 836,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT241
EAN: 4021179102681
NCM do produto: 85365090

Destaques do Produto Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IGT241 IFM - Sensor Indutivo IFM Áreas Higiênicas PNP M18 8mm M12"

Destaques do Produto

Rosca

M18 x 1

Alcance

8 mm (Embutido)

Saída

PNP / Normalmente Aberto

Corpo

Aço Inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IGT241 IFM M18 8mm PNP

O IGT241 é um sensor indutivo de proximidade da IFM, projetado para detectar objetos metálicos com precisão de 8 mm. Construído em aço inoxidável 316L e com proteção IP67, é ideal para ambientes higiênicos e processos de limpeza frequentes. Possui saída PNP normalmente aberta e alimentação de 10 a 30V DC.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IGT241
Tipo de corrente	DC
Frequência	400 Hz
Grau de Proteção	IP 67
Conexão	M12
Peso	64.3 g
MTTF	1134 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas com processos de limpeza úmida (washdown).
Linhas de envase e empacotamento automatizadas.
Ambientes com requisitos de resistência à corrosão (carcaça em 1.4404/316L).

⚠ Considere outro se precisa de:

Instalação em atmosferas com risco de explosão (o sensor não possui certificação Ex).
Aplicações que exigem detecção de materiais não metálicos.
Uso em sistemas com tensão de operação superior a 30V DC.

APLICAÇÕES E USO

Monitoramento de presença em esteiras de transporte em indústrias de alimentos.
Detecção de posição em maquinário submetido a jatos de água (washdown).
Controle de fim de curso em estruturas metálicas em ambientes úmidos.
Aplicações que exigem resistência a corrosão por produtos químicos de limpeza.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IGT241 IFM M18 8mm PNP, verifique estes pontos:

Quando escolher o IGT241

Indicado quando sua aplicação exige alta resistência à corrosão (processos de lavagem) e o alvo é metálico com distância de até 8mm. A carcaça em 316L garante longevidade superior em ambientes de processamento.

Quando buscar outra alternativa

Se a distância de detecção for maior que 8mm, procure sensores de alcance estendido. Se a aplicação não exigir resistência química ou higiênica, modelos de latão niquelado são alternativas economicamente viáveis.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Tipo de produto	Sensor indutivo	Classificação funcional
Designação da rosca	M18 x 1	Dimensão de fixação
Comprimento	75 mm	Dimensão total

Dados elétricos
Tensão de operação	10...30 V DC	Limites de alimentação
Saída de comutação	PNP	Lógica de saída
Função de saída	Normalmente aberto	Estado em repouso
Consumo de corrente	< 10 mA	Eficiência energética

Desempenho
Alcance de detecção	8 mm	Valor nominal
Montagem	Embutido	Condição de instalação
Frequência de comutação	400 Hz	Capacidade de detecção

Condições ambientais
Grau de proteção	IP 67	Resistência ambiental
Temperatura ambiente	0...100 °C	Faixa de operação
Material da carcaça	1.4404 (Aço inoxidável 316L)	Resistência química

COMPATIBILIDADE

Comunicação

• SIO (Standard IO / PNP)

Conexões

Elétrica M12; A-coded; 3 pinos

Processo M18 x 1 (Rosca)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processamento de Alimentos e Bebidas	✓	A carcaça em aço inoxidável 316L e grau de proteção IP67 são requisitos padrão para estas áreas.
Instalações em ambientes externos sem cobertura	✓	A vedação IP67 permite resistência à umidade e poeira, desde que não submerso continuamente.
Detecção de objetos não metálicos (ex: embalagem PET)	✗	O sensor utiliza tecnologia indutiva que apenas detecta metais condutores.

INSTALAÇÃO

Como instalar o Sensor Indutivo IGT241 IFM M18 8mm PNP

Limpe a superfície de montagem para garantir boa fixação.
Rosqueie o sensor manualmente até o ponto desejado.
Utilize as porcas de fixação fornecidas para travar a posição.
Aplique o torque máximo de 50 Nm usando ferramenta adequada.
Conecte o cabo M12 codificação A ao sensor, garantindo vedação.
Verifique o acendimento do LED de status após ligar a energia.

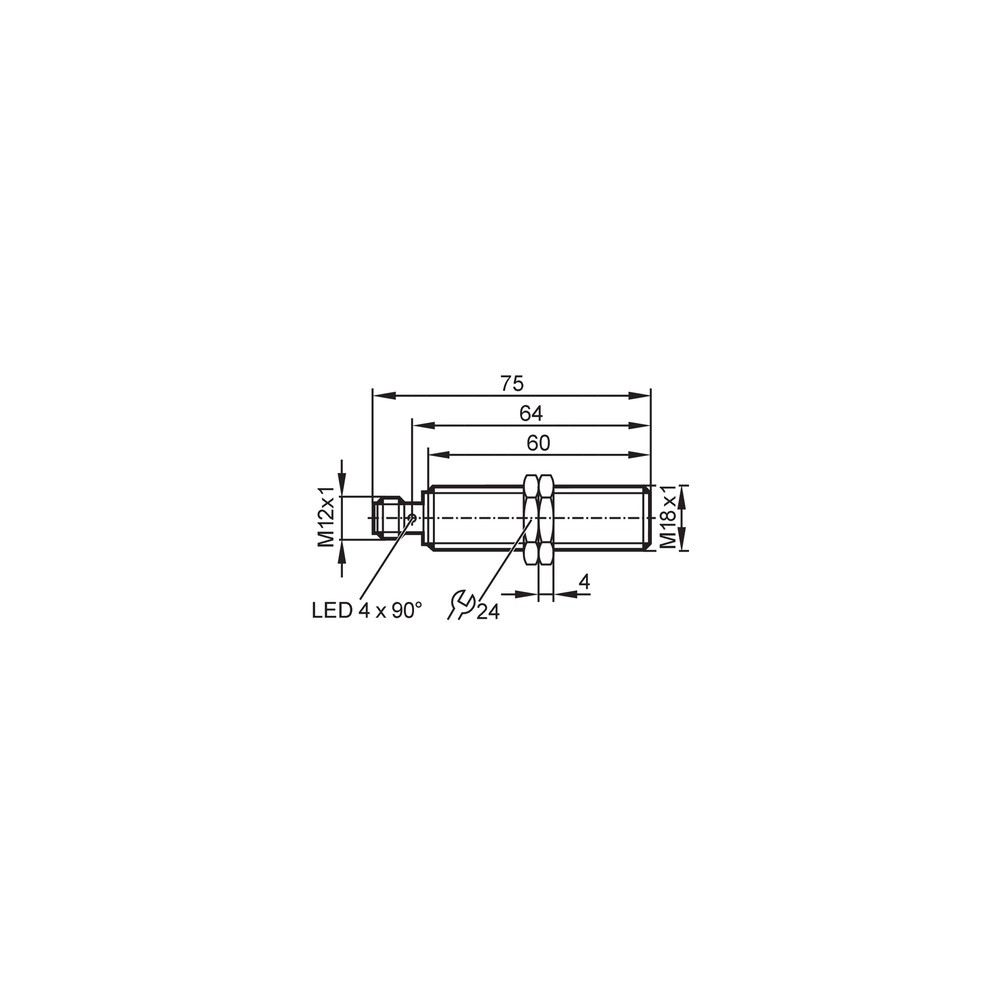

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Saída não comuta e LED de erro pode estar ativo.	Curto-circuito na carga ou sobrecarga na saída.	Desconecte a carga e verifique se a saída retorna ao estado normal.
Comutação errática ou sinal falso.	Interferência eletromagnética (EMI).	Verifique o aterramento do cabo blindado e distância de cabos de potência.
Distância de detecção reduzida ou sensor sempre ligado.	Depósito de material na face ativa.	Limpe a face do sensor e verifique se o material depositado é metálico.
Sensor não detecta o alvo consistentemente.	Desalinhamento mecânico devido a vibração.	Verifique o torque das porcas de fixação e o alinhamento com o alvo.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IGT241 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGT241 da IFM?

O IGT241 é um sensor indutivo M18, com face embutida, desenvolvido especificamente para ambientes higiênicos, operando com tecnologia de detecção sem contato para objetos metálicos.

O que vem incluído com o sensor?

Ele acompanha duas porcas de fixação em aço inoxidável e possui conectividade padrão M12 de 3 pinos banhados a ouro para maior resistência à corrosão.

Este sensor detecta líquidos ou plásticos?

Não, este sensor é projetado especificamente para detectar a presença de metais ferrosos e não-ferrosos através de campos eletromagnéticos, não possuindo capacidade de detectar líquidos ou materiais não metálicos.

Posso instalar este sensor em áreas com risco de explosão?

Não, este produto não possui certificação para operação em atmosferas explosivas (zonas ATEX).

Por que o LED do sensor não acende após a instalação?

Verifique primeiramente a tensão de alimentação (10-30V DC) e a polaridade do cabo M12; se os LEDs não acenderem, confirme se o curto-circuito interno não foi ativado.

O sensor acende o LED de status, mas não envia sinal de saída, o que fazer?

A causa provável é o bloqueio da face ativa por acúmulo de sujeira metálica ou falha na carga conectada; verifique a distância de detecção (Sr 8mm) e se há continuidade no cabo.

Por que optar por este modelo em vez de um sensor de carcaça plástica?

A versão em aço inox 316L com proteção IP67 é superior para ambientes com limpeza periódica, evitando a degradação que sensores de carcaça plástica sofreriam em ciclos de lavagem frequentes.

Como comparar o IGT241 com outros sensores indutivos M18?

Este modelo é a versão industrial otimizada para higiene; outras versões podem possuir distâncias de detecção diferentes ou carcaças sem rosca, o que altera a montagem mecânica.

Quais cuidados devo ter ao instalar o sensor?

O torque máximo de aperto é de 50 Nm; recomenda-se utilizar as porcas de fixação fornecidas para garantir que o sensor não se desalinhe devido à vibração da máquina.

Este sensor é original e tem procedência direta?

Sim, o faturamento e a logística são geridos pela IFM ELECTRONIC LTDA., garantindo a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída onde o sensor comuta o polo positivo (+) da carga. (Ref.: Saída de comutação)

IP 67

Grau de proteção contra poeira e imersão temporária em água. (Ref.: Proteção IP)

Montagem Embutida

Design que permite instalar o sensor nivelado com a superfície de montagem metálica sem interferir no campo magnético. (Ref.: Montagem)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, definida entre 1% e 20% do Sr. (Ref.: Histerese)

Aço Inoxidável 1.4404

Aço de alta resistência à corrosão (316L), ideal para ambientes higiênicos. (Ref.: Materiais)
