Sensor Indutivo IFM IGT237 M18 - Áreas Higiênicas

Pré-visualizar: IGT237 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 5mm PNP

IGT237 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 5mm PNP

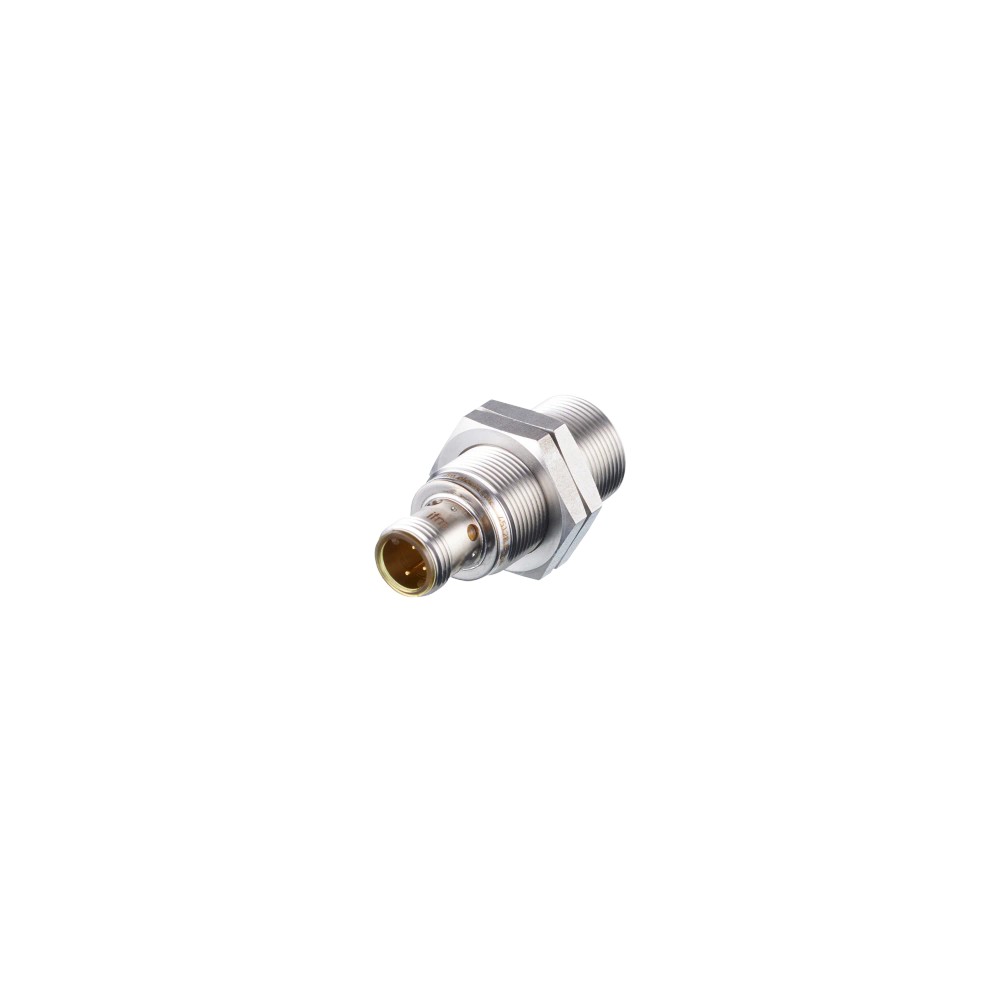

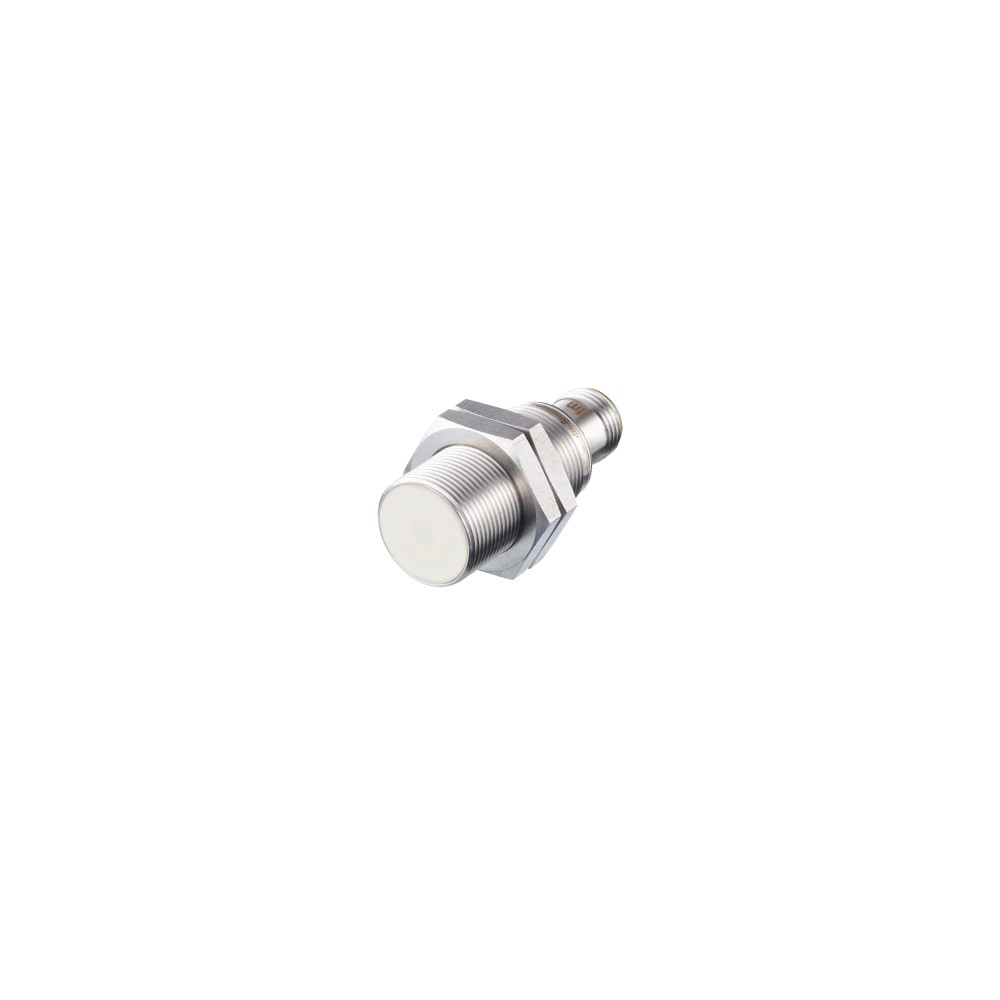

Imagem meramente ilustrativa

R$ 751,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT237
EAN: 4021179102643
NCM do produto: 85365090

Destaques do Produto Tipo de montagem...mais

Fechar menu

Saiba mais sobre: "IGT237 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 5mm PNP"

Destaques do Produto

Tipo de montagem

Embutido

Alcance de detecção

5 mm

Tensão de alimentação

10-30 V DC

Material do invólucro

Aço inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IGT237 Áreas Higiênicas M18 5mm PNP

O sensor indutivo IGT237 da ifm é projetado para aplicações em áreas higiênicas que exigem processos de limpeza rigorosos. Com invólucro em aço inoxidável 1.4404 e proteção IP69K, oferece alta durabilidade em ambientes agressivos. Possui detecção embutida de 5 mm e saída PNP normalmente aberta, garantindo precisão e confiabilidade em processos industriais.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGT237
Alcance	5 mm
Rosca	M18 x 1
Saída	PNP
Função	Normalmente aberto
Proteção	IP 68, IP 69K
Conexão	M12
Temperatura	0...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (processamento e envase)
Aplicações expostas a jatos de água de alta pressão e limpeza química
Ambientes com exigência de materiais em aço inoxidável 316L

⚠ Considere outro se precisa de:

Instalação em locais com vibrações mecânicas extremas sem fixação adicional
Uso em ambientes onde a temperatura exceda 100 °C
Aplicação para detecção de materiais não metálicos

APLICAÇÕES E USO

Linhas de processamento de alimentos com limpeza CIP/SIP
Máquinas de envase e embalagem que utilizam jatos de limpeza sob alta pressão
Ambientes industriais com presença de agentes químicos de higienização

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IGT237 Áreas Higiênicas M18 5mm PNP, verifique estes pontos:

Quando utilizar

Escolha este modelo quando houver necessidade de detecção sem contato em ambientes que sofrem lavagens frequentes com água e químicos, exigindo grau de proteção IP69K e resistência à corrosão.

Quando buscar alternativas

Busque sensores de latão niquelado se a aplicação for em ambiente seco sem exigência higiênica, ou sensores com maior alcance caso a distância de detecção de 5 mm seja insuficiente para o processo.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Material da carcaça	Aço inoxidável 1.4404	Padrão 316L para resistência à corrosão
Face ativa	PEEK	Material polimérico resistente a químicos

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação industrial padrão
Frequência de comutação	500 Hz	Capacidade máxima de leitura por segundo

COMPATIBILIDADE

Comunicação

• Sinal discreto (binário)

Conexões

Elétrica M12

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processamento de alimentos	✓	Material em aço inox 316L e vedação IP69K resistentes a processos CIP.
Aplicação externa em ambiente não controlado	✗	Embora robusto, foi projetado para ambientes higiênicos, não para exposição prolongada a intempéries extremas sem proteção.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IGT237 Áreas Higiênicas M18 5mm PNP

Limpe a superfície de montagem para garantir boa vedação.
Insira o sensor na abertura do suporte M18.
Rosqueie as porcas de fixação inclusas manualmente.
Aperte as porcas com ferramenta adequada (máx. 50 Nm).
Conecte o cabo M12, garantindo que o conector esteja totalmente inserido.
Verifique o acendimento do LED de status ao aproximar um objeto metálico.

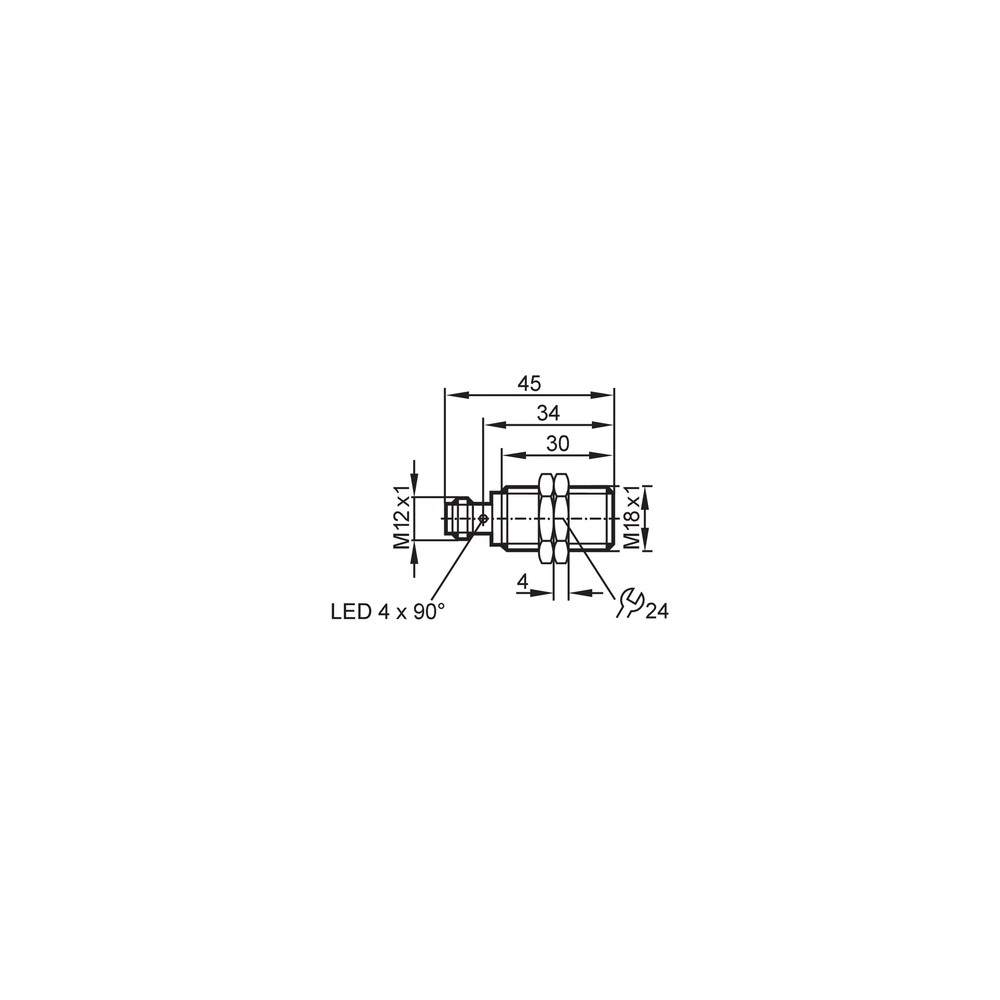

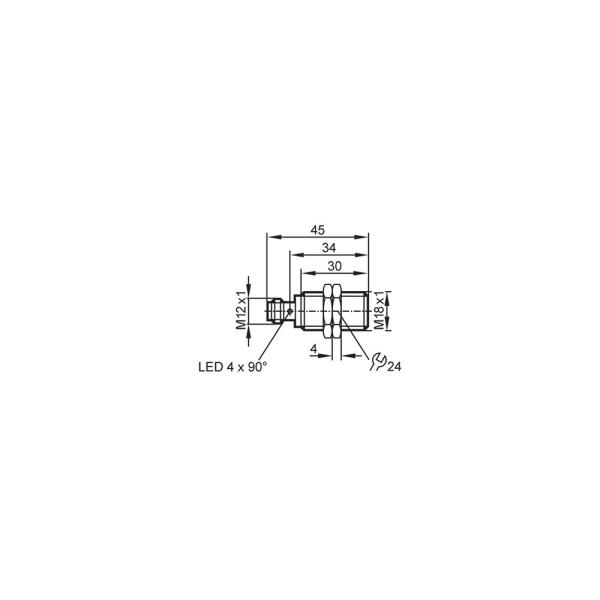

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Detecção intermitente do objeto	Fixação frouxa ou vibração mecânica excessiva	Verificar torque de aperto e integridade da porca de fixação
Sensor não desliga após saída do alvo	Acúmulo de resíduos ferrosos na face do sensor	Limpar a face ativa com pano úmido
LED de falha ou ausência de sinal de comutação	Curto-circuito na carga de saída	Medir continuidade da carga e curto-circuito no cabo
Sensor inoperante	Erro de fiação no conector M12	Verificar pinagem conforme diagrama do datasheet

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IGT237 (Datasheet) Desenho Dimensional M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGT237 da ifm e qual sua principal finalidade?

O IGT237 é um sensor indutivo M18 com alcance de 5 mm, projetado especificamente para ambientes higiênicos com necessidade de limpeza frequente.

O que vem na caixa ao comprar este sensor?

O produto acompanha duas porcas de fixação em aço inoxidável 1.4404 para montagem imediata.

O sensor pode ser utilizado em áreas com risco de explosão ou para detectar plástico?

Este sensor não é adequado para zonas de risco de explosão (ATEX) nem para detecção de materiais não condutores (como plásticos ou vidro) fora do seu princípio de funcionamento indutivo.

Existe alguma limitação de temperatura de operação?

O sensor não deve ser aplicado em processos com temperaturas acima de 100 °C, pois excede o limite térmico de operação do invólucro.

Meu sensor não está ligando, o que devo verificar?

Se o LED de status não acende na presença do alvo, verifique primeiro se a tensão de alimentação está entre 10-30V DC e se a conexão M12 está firme.

O LED acende mas a carga não é acionada, qual a possível causa?

A ausência de sinal de saída, mesmo com o LED aceso, pode indicar falha na carga ou curto-circuito na linha PNP, verifique a continuidade do cabo.

Por que escolher este modelo em vez de um sensor M18 comum?

O IGT237 é uma solução higiênica específica para substituição de sensores padrão em ambientes corrosivos, garantindo maior vida útil (MTTF de 1134 anos) em comparação a versões de latão.

Este modelo é obrigatório para todas as linhas de montagem?

Este sensor é otimizado para a indústria alimentícia; para aplicações automotivas gerais sem exigência de higiene, sensores indutivos padrão de latão são frequentemente suficientes.

Qual o cuidado necessário ao instalar este sensor?

A instalação deve respeitar o torque máximo de 50 Nm para evitar danos à rosca M18 e garantir a integridade da vedação IP69K.

Qual a procedência e certificação deste sensor?

O produto possui certificação UL (E174191) e é fabricado pela ifm electronic, seguindo rigorosos padrões de compatibilidade eletromagnética.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta o positivo da fonte (VCC) para a carga. (Ref.: Saída de comutação)

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura. (Ref.: Grau de proteção)

Montagem Embutida

Tipo de sensor que pode ser montado faceado ao metal sem sofrer interferência na detecção. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de atuação e o ponto de desatuação do sensor, garantindo estabilidade na comutação. (Ref.: Histerese)

MTTF

Tempo médio até a falha, indicando a confiabilidade estatística do componente. (Ref.: MTTF)
