IGT220 IFM - Sensor Indutivo ifm Áreas Higiênicas PNP M18 12mm

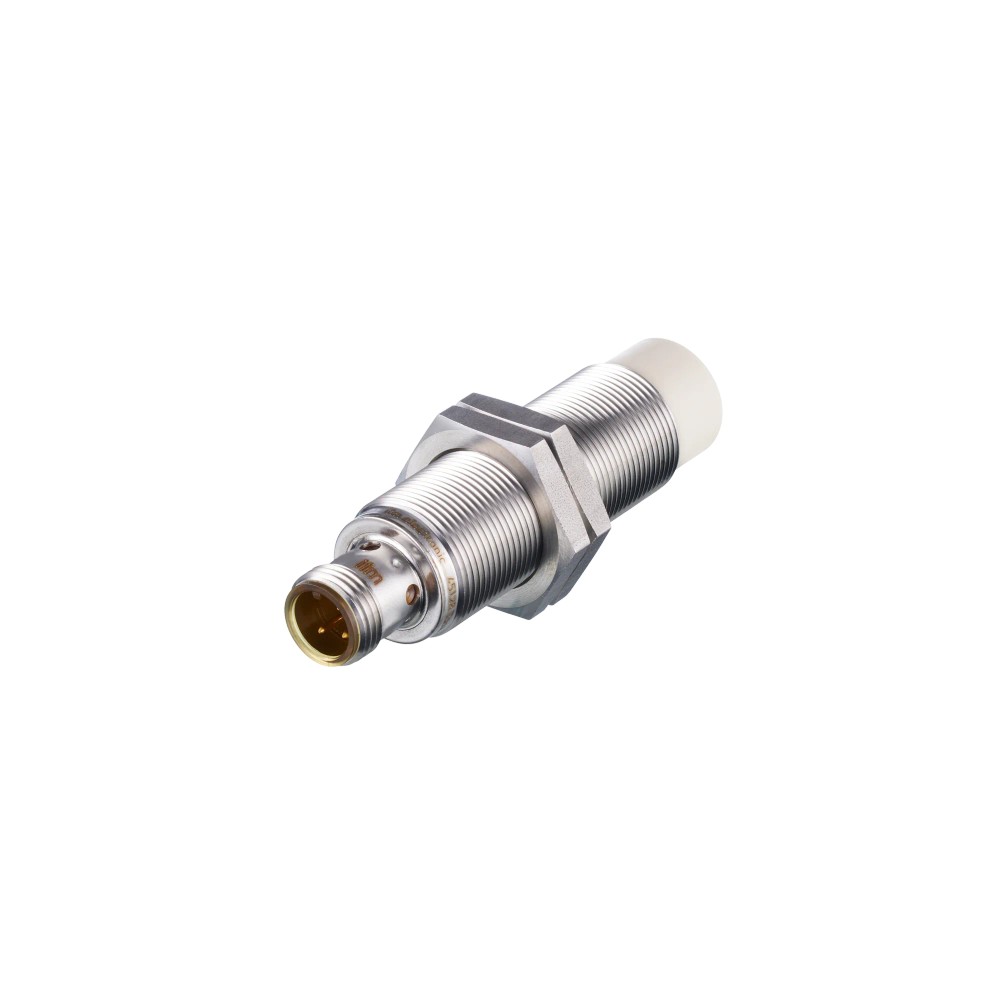

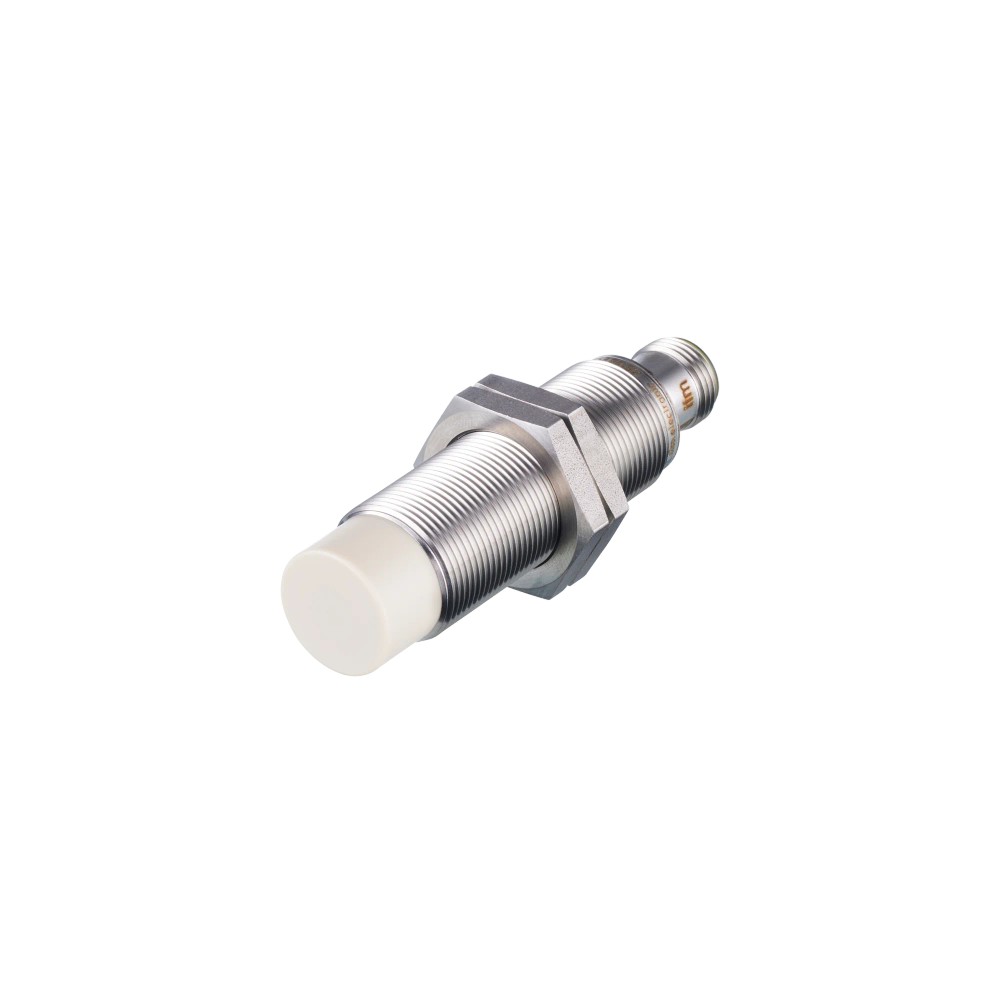

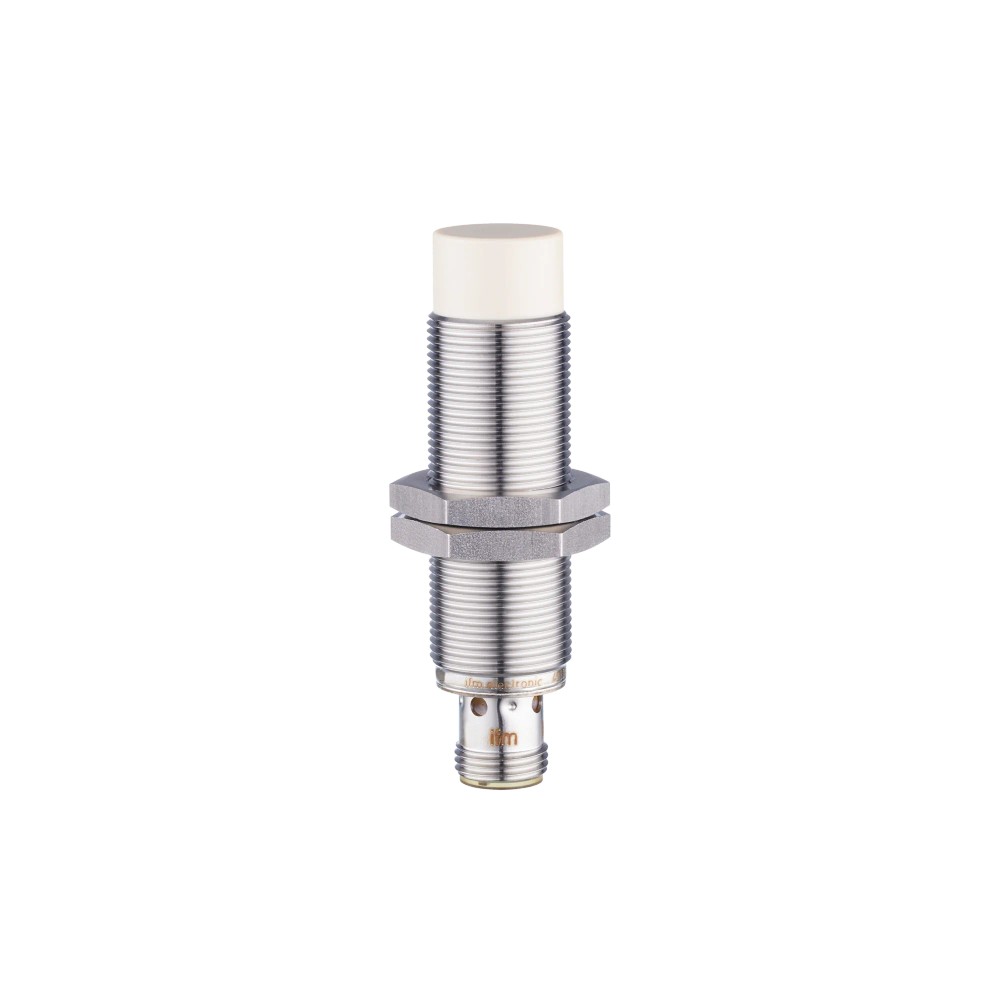

Imagem meramente ilustrativa

R$ 870,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT220
EAN: 4021179102506
NCM do produto: 85365090

Destaques do Produto Alcance 12 mm...mais

Fechar menu

Saiba mais sobre: "IGT220 IFM - Sensor Indutivo ifm Áreas Higiênicas PNP M18 12mm"

Destaques do Produto

Alcance

12 mm

Rosca

M18

Saída

PNP

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IGT220

O IGT220 é um sensor indutivo de alta performance projetado para aplicações em áreas higiênicas e processos de limpeza frequentes. Com invólucro em aço inoxidável M18 e alcance de detecção de 12 mm, oferece alta durabilidade e confiabilidade. Possui saída PNP, operação em 10-30V DC e proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IGT220
Alcance	12 mm
Conexão	M12
Saída	PNP
Invólucro	M18
Proteção	IP 68/69K
Material	Aço inoxidável
Temperatura	0...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas higiênicas da indústria alimentícia e de bebidas.
Processos que exigem lavagem periódica com alta pressão (IP69K).
Aplicações que exigem resistência à corrosão (aço inoxidável 1.4404).
Sistemas de automação DC 10-30V com necessidade de detecção até 12mm.

⚠ Considere outro se precisa de:

Instalação em superfícies vibratórias sem suporte adequado.
Aplicação em sistemas de corrente alternada (AC).
Ambientes com temperaturas superiores a 100 °C.
Uso para detecção de materiais não metálicos (ex: plástico, madeira, vidro).

APLICAÇÕES E USO

Indústria alimentícia: monitoramento de posicionamento em equipamentos de envase.
Processos de limpeza (Washdown): detecção em zonas sujeitas a jatos de água e químicos.
Linhas de embalagem: detecção de presença de peças metálicas em ambientes com restrições sanitárias.
Automação de máquinas: controle de fim de curso em estruturas de inox.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IGT220, verifique estes pontos:

Quando escolher este sensor

Indicado para ambientes que exigem conformidade sanitária, exposição a ciclos de lavagem frequentes e necessidade de resistência à corrosão (aço inoxidável 316L).

Quando buscar outra alternativa

Se a aplicação não exige vedação IP69K ou materiais inox, considere modelos mais econômicos com invólucros padrão (latão) para reduzir custos operacionais.

ESPECIFICAÇÕES TÉCNICAS

Detecção e Medição
Tipo de produto	Sensor indutivo	Identificação funcional do componente.
Alcance de detecção	12 mm	Distância nominal de operação.
Montagem	Não embutido	Tipo de instalação requerida.

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível.
Função elétrica	PNP	Lógica de comutação da saída.
Frequência de comutação	300 Hz	Velocidade máxima de operação.
Consumo de corrente	< 10 mA	Consumo em vazio.

Dados Mecânicos e Ambientais
Designação da rosca	M18 x 1	Dimensão física do corpo.
Grau de proteção	IP 68 / IP 69K	Resistência a entrada de líquidos.
Materiais	Aço inoxidável 1.4404 / PEEK	Materiais do invólucro e face.
Temperatura ambiente	0...100 °C	Limites térmicos de operação.

COMPATIBILIDADE

Comunicação

• Não aplicável (Saída digital direta)

Conexões

Elétrica Conector M12

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processos de lavagem (Washdown)	✓	Possui classificação IP69K e invólucro em aço inox 316L resistente.
Detecção em alta velocidade	✓	Frequência de 300 Hz atende à maioria das esteiras e máquinas de envase.
Ambientes com ácidos fortes	✗	Consulte a ficha de compatibilidade química da IFM para verificar se o 1.4404 é resistente ao agente químico específico.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IGT220

Certifique-se de que a tensão de alimentação esteja desligada.
Posicione o sensor na rosca M18, garantindo que a face ativa não esteja obstruída.
Utilize as porcas fornecidas para fixação, respeitando o torque máximo de 50 Nm.
Conecte o cabo M12 de 3 vias seguindo o diagrama elétrico do manual.
Verifique se o LED de status está visível.
Ligue a alimentação e valide a comutação aproximando um objeto metálico.

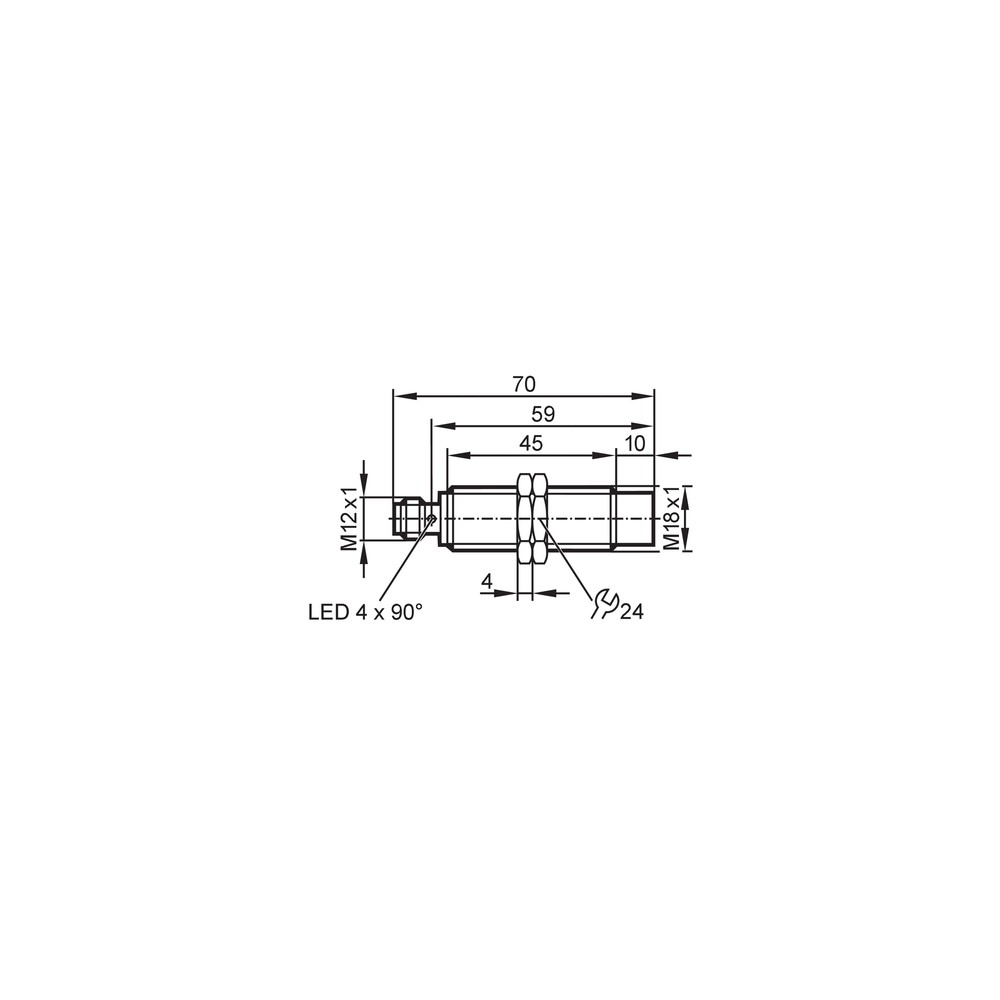

Desenho Dimensional Pinagem

ACESSÓRIOS

2x porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha na detecção do alvo.	Objeto fora da distância nominal ou desalinhado.	Verificar se o alvo está dentro dos 12 mm (considerando fatores de correção de material).
LED de status piscando ou sensor inoperante.	Curto-circuito na carga ou sobrecarga na saída.	Medir a corrente de carga e verificar curto-circuito na fiação.
Sensor não liga.	Inversão de polaridade ou tensão fora da faixa.	Confirmar se a tensão de alimentação está entre 10-30V DC e a pinagem do M12.
Sinal permanente ou instável.	Acúmulo excessivo de detritos metálicos na face ativa.	Limpar a face ativa PEEK e verificar se o sinal normaliza.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IGT220 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGT220 e qual sua principal função?

O IGT220 é um sensor indutivo projetado para detecção de metais sem contato em ambientes higiênicos, utilizando tecnologia DC com saída PNP.

O que vem incluído na embalagem deste sensor?

O produto acompanha duas porcas de fixação em aço inoxidável para montagem no invólucro M18.

Este sensor é compatível com sistemas de alimentação AC?

Não, este sensor opera exclusivamente com tensão DC de 10 a 30 V. Não deve ser conectado diretamente a sistemas de alimentação AC.

Posso manter este sensor submerso permanentemente?

Embora possua grau de proteção IP69K, o sensor é otimizado para processos de limpeza periódicos. A submersão contínua não é sua aplicação recomendada.

O sensor está ligado, mas não comuta. Como proceder?

Verifique se a carga conectada na saída PNP está dentro do limite de 100 mA e se não há curto-circuito na fiação.

Por que o sensor não detecta o alvo na distância especificada?

A distância real de detecção é de 12 mm. Lembre-se que metais não ferrosos reduzem o alcance (fator de correção aplicado).

Devo escolher este sensor para uma linha de produção padrão ou higiênica?

Escolha este modelo se o ambiente exige resistência a processos de limpeza e corrosão (aço 316L). Para ambientes industriais padrão sem higienização, modelos com invólucros plásticos ou latão niquelado podem ser suficientes.

Como sei se meu CLP é compatível com a saída deste sensor?

Este sensor possui saída tipo PNP. Certifique-se de que o controlador (CLP) ou interface de entrada esteja configurado para aceitar sinais PNP (comutação positiva).

Existe um cuidado específico na fixação deste sensor?

A instalação deve garantir que o torque de aperto da porca não exceda 50 Nm para evitar danos mecânicos ao corpo M18.

Qual a procedência deste sensor?

O produto é fabricado pela ifm electronic, seguindo normas de qualidade para componentes industriais de automação.

GLOSSÁRIO TÉCNICO

Indutivo

Princípio de detecção baseado em campos eletromagnéticos para identificar metais. (Ref.: Tipo de produto)

PNP

Tipo de saída que comuta o sinal positivo (V+) para a carga. (Ref.: Saída de comutação)

IP69K

Grau de proteção contra alta pressão e temperatura em processos de limpeza (washdown). (Ref.: Grau de proteção)

Histerese

Diferença entre a distância de ligação e desligamento do sensor (1...20% de Sr). (Ref.: Histerese)

M12

Padrão de conexão elétrica circular utilizado em automação industrial. (Ref.: Conexão)
