Sensor Indutivo ifm IGT219 M18 - Áreas Higiênicas

Pré-visualizar: IGT219 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 PNP 8mm

IGT219 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 PNP 8mm

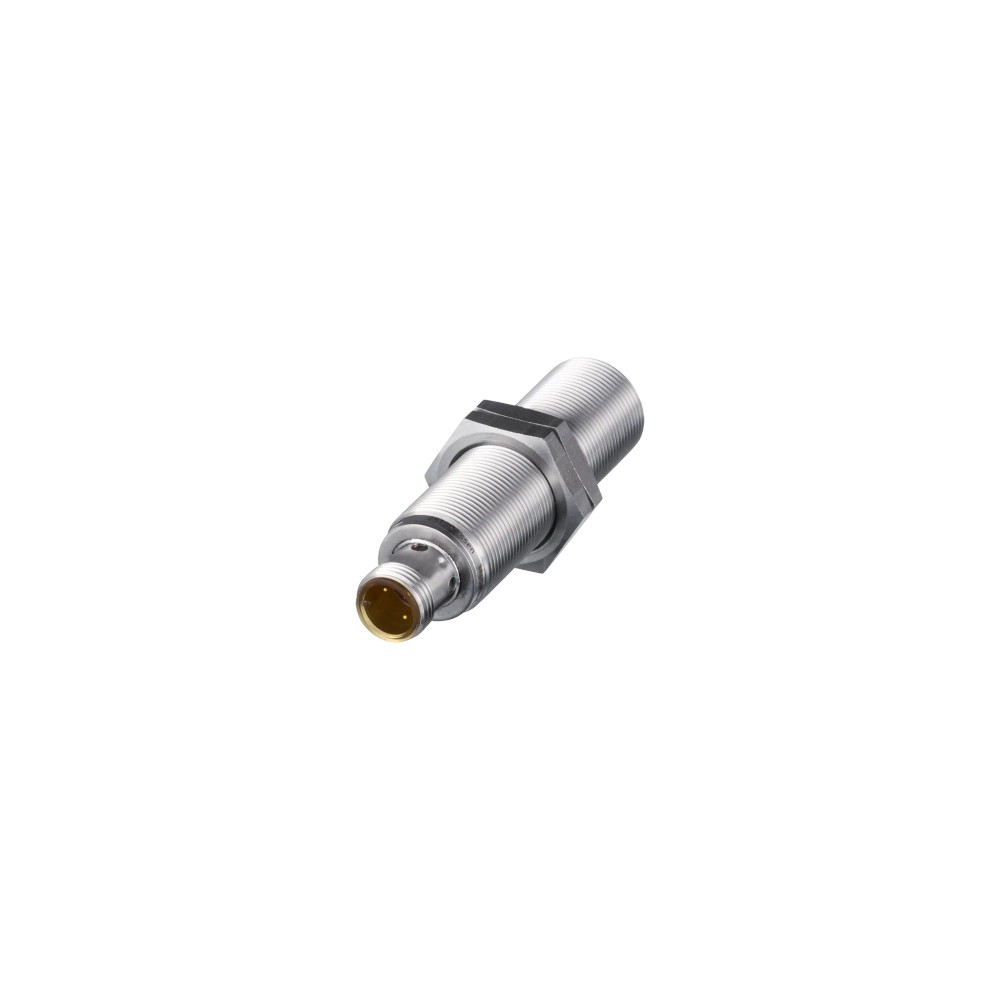

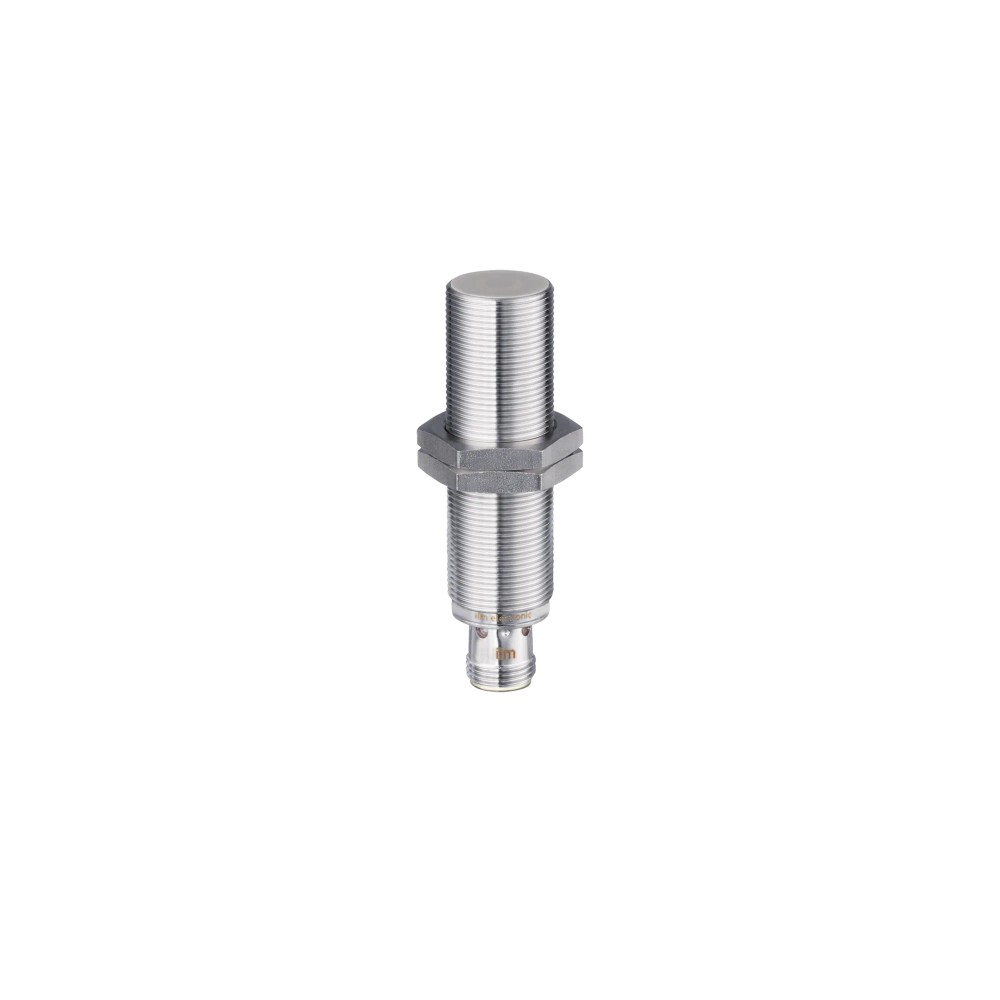

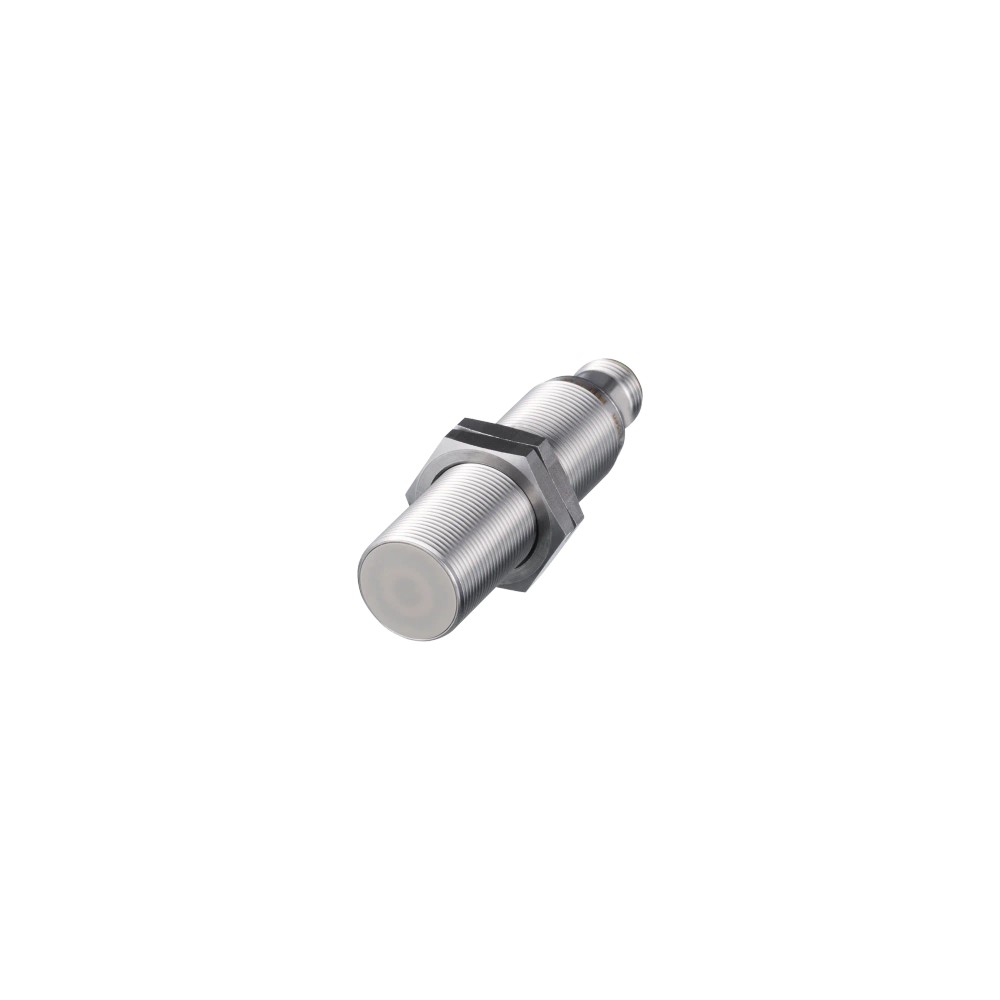

Imagem meramente ilustrativa

R$ 870,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT219
EAN: 4021179102483
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IGT219 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 PNP 8mm"

Destaques do Produto

Alcance nominal

8 mm

Montagem

Embutida

Saída

PNP normalmente aberta

Conexão

M12, 3 contatos

Alimentação

10...30 V DC

Ambiente

0...100 °C; IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IGT219 para Áreas Higiênicas, M18, PNP, 8 mm

O ifm IGT219 é um sensor indutivo cilíndrico roscado para detecção de objetos metálicos em aplicações indicadas para áreas higiênicas e processos de limpeza periódicos. Possui montagem embutida, alcance nominal de detecção de 8 mm e saída PNP normalmente aberta. A conexão elétrica é por conector M12 de 3 contatos, e o grau de proteção informado é IP68/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo / SKU	IGT219
Designação da rosca	M18 x 1
Comprimento	70 mm
Alcance de detecção	8 mm, montagem embutida
Saída	PNP, normalmente aberta
Conexão elétrica	Conector M12, 3 contatos
Tensão de operação	10...30 V DC
Grau de proteção	IP68, IP69K
Temperatura ambiente	0...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em áreas higiênicas e processos de limpeza periódicos, conforme a aplicação indicada para o modelo.
Detecção indutiva de alvos metálicos quando o projeto aceita montagem embutida M18 x 1, alcance nominal de 8 mm e saída PNP normalmente aberta.
Instalações com alimentação DC dentro da faixa de 10...30 V e conexão elétrica M12 de 3 contatos.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do sistema exigir saída NPN, contato normalmente fechado ou sinal analógico; o modelo informado tem saída PNP normalmente aberta.
Não selecionar se a alimentação disponível estiver fora da faixa de 10...30 V DC ou se forem necessários alcance, rosca, conexão ou montagem diferentes dos especificados.

APLICAÇÕES E USO

Uso indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos; a ficha informa grau de proteção IP68/IP69K e temperatura ambiente de 0...100 °C.
Detecção de alvos em uma instalação com rosca M18 x 1, montagem embutida e entrada de controle compatível com saída PNP normalmente aberta. A distância de trabalho e o fator de correção variam conforme os dados do alvo indicados na ficha.
Em alvos de aço inoxidável, a ficha apresenta fator de correção 0,7; considerar esse dado na avaliação da distância efetiva. A aplicação concreta deve ser validada com o material e a geometria do alvo.
Possibilidade inferida: monitoramento de presença ou posição de componentes metálicos em equipamentos de processo. Confirmar a distância, o alvo e a lógica de controle na aplicação; a ficha não especifica uma máquina ou processo particular.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IGT219 para Áreas Higiênicas, M18, PNP, 8 mm, verifique estes pontos:

Escolha o IGT219 quando

A aplicação exigir sensor indutivo para áreas higiênicas ou limpeza periódica, montagem embutida M18 x 1, alcance nominal de 8 mm, saída PNP normalmente aberta e alimentação de 10...30 V DC.

Avalie outra configuração quando

O sistema de controle exigir NPN, saída normalmente fechada, sinal analógico, conexão diferente de M12 com 3 contatos ou uma faixa de alimentação distinta. Confirme a configuração requerida no circuito e compare com o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Modelo / SKU / Part Number	IGT219	Identificação do modelo no anúncio.
GTIN	4021179102483	Identificador comercial informado.
Marca	ifm	Fabricante indicado.
Aplicação	Áreas higiênicas e processos de limpeza periódicos	Aplicação descrita para o modelo.
Característica especial	Contatos banhados a ouro	Característica dos contatos da conexão.

Detecção e montagem
Princípio / tipo	Indutivo	Detecção indutiva; a ficha não detalha materiais de alvo além dos fatores de correção informados.
Alcance de detecção	8 mm	Valor nominal informado para montagem embutida.
Distância real de comutação Sr	8 ± 10 %	Valor e tolerância informados para a distância real de comutação.
Distância de trabalho	0...6,48 mm	Faixa de trabalho informada na ficha.
Montagem	Embutida	Condição de instalação especificada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar a distância de detecção.
Histerese	1...20 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado para o sensor.
Classe de proteção elétrica	II	Classificação indicada na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite máximo informado para a saída DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo de corrente constante especificado para a saída.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção contra curto-circuito informada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas e conexão elétrica
Função de saída	Normalmente aberta	Estado funcional de saída informado.
Configuração de saída	PNP, DC	Tipo de saída especificado.
Número de fios	3 fios	Configuração de ligação indicada no anúncio.
Frequência de comutação DC	400 Hz	Frequência máxima de comutação informada.
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Tipo de conector e contatos informados.

Condições ambientais e conformidade
Temperatura ambiente	0...100 °C	Faixa ambiente informada para o modelo.
Grau de proteção	IP68; IP69K	Classes de proteção informadas na ficha.
Certificado UL Ta	0...40 °C	Faixa de temperatura ambiente associada ao dado UL informado.
Número de arquivo UL	E174191	Identificação de arquivo UL informada.
Número de aprovação UL	A001	Identificação de aprovação informada.
Fontes de alimentação UL	Limited Voltage/Current	Descrição informada para a alimentação UL.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e referências de compatibilidade eletromagnética registrados na ficha.

Dados mecânicos e materiais
Formato do corpo	Cilíndrico roscado	Construção mecânica informada.
Designação da rosca	M18 x 1	Dimensão da rosca de montagem.
Dimensões	M18 x 1 / comprimento L = 70 mm	Dimensões gerais informadas.
Material do invólucro e porcas	Aço inoxidável 1.4404 / 316L	Material indicado para invólucro e porcas de fixação.
Material da face ativa	PEEK natural	Material indicado para a face ativa.
Material da janela de LEDs	PEI	Material indicado para a janela dos LEDs.
Torque máximo de aperto	50 Nm	Limite máximo informado para o aperto.
Peso	51,4 g	Peso informado no conjunto de atributos.
Material incluído	2 porcas de fixação	Acessórios listados como incluídos.

Displays e elementos de operação
Indicador de estado	4 LEDs amarelos	Indicação do status de chaveamento conforme a ficha.

Dados de confiabilidade
MTTF	1134 anos	Valor de MTTF declarado nos dados do produto; não representa garantia de vida útil.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a saída especificada é de chaveamento PNP normalmente aberta.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; saída PNP normalmente aberta; alimentação de 10...30 V DC. A compatibilidade elétrica depende de a entrada do controlador aceitar sinal PNP e de a alimentação estar dentro dessa faixa.

Processo Corpo cilíndrico roscado M18 x 1, comprimento de 70 mm, instalação embutida. Não é informada conexão de processo por flange ou outra interface mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital compatível com sensor PNP e alimentação de 10...30 V DC	✓	Corresponde à saída PNP normalmente aberta e à faixa de tensão especificadas.
Entrada que exige sinal NPN, normalmente fechado ou analógico	✗	A ficha identifica saída PNP normalmente aberta; não informa essas outras configurações.
Instalação com alojamento roscado M18 x 1 e montagem embutida	✓	A rosca e o tipo de montagem correspondem às especificações do sensor; validar espaço e montagem na máquina.
Instalação que requer conexão elétrica diferente de M12 com 3 contatos	✗	A ficha informa conector M12 com 3 contatos; não documenta outra conexão.
Aplicação em área higiênica com processos de limpeza periódicos	✓	Essa aplicação é explicitamente indicada no contexto do produto; o grau de proteção informado é IP68/IP69K.
Alvo metálico de aço inoxidável	✓	O fator de correção informado para aço inoxidável é 0,7; considere esse fator ao avaliar a distância efetiva de detecção.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IGT219 para Áreas Higiênicas, M18, PNP, 8 mm

Confirme que o alojamento aceita rosca M18 x 1 e montagem embutida, considerando o comprimento de 70 mm e o espaço disponível.
Verifique que o alvo e a distância de detecção atendem à aplicação, incluindo os fatores de correção por material listados na ficha.
Instale o sensor sem exceder o torque máximo de aperto especificado de 50 Nm.
Conecte o conector M12 de 3 contatos ao circuito previsto; confirme a pinagem no datasheet antes de energizar.
Verifique a compatibilidade da alimentação, que deve estar entre 10...30 V DC, e que a entrada do controlador aceite saída PNP normalmente aberta.
Após a montagem, energize o circuito e confirme a comutação pelo sinal do controlador e pelos LEDs de status; valide a detecção no ponto de trabalho.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a detecção.	Alimentação fora da faixa especificada, ligação incorreta ou entrada do controlador incompatível com saída PNP.	Meça a alimentação nos terminais e confira o esquema do datasheet, a pinagem M12 e o tipo de entrada do controlador.
A comutação ocorre a uma distância menor que a esperada.	Material do alvo com fator de correção inferior a 1 ou distância de trabalho além da faixa indicada.	Identifique o material do alvo, aplique o fator de correção informado na ficha e compare a posição com a distância de trabalho de 0...6,48 mm.
A saída permanece ativada ou não retorna ao estado esperado.	Alvo próximo do sensor, variação do ponto de comutação ou configuração do circuito diferente da lógica normalmente aberta.	Observe o estado do alvo e dos LEDs de status, confirme que o circuito espera saída normalmente aberta e teste a comutação ao afastar e aproximar o alvo.
O sensor apresenta funcionamento intermitente após instalação ou limpeza.	Conexão M12 mal assentada, alimentação instável ou condição de montagem que não respeita a instalação prevista.	Inspecione o acoplamento do conector, meça a alimentação durante a operação e confirme a montagem embutida e o aperto dentro do limite especificado.

DOCUMENTAÇÃO TÉCNICA

Datasheet ifm IGT219 (PT-BR) (Datasheet) Desenho em escala do IGT219 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGT219 e para quem ele serve?

É um sensor indutivo da ifm destinado a aplicações em áreas higiênicas e processos de limpeza periódicos. Serve a instalações que aceitam detecção com saída PNP normalmente aberta e montagem embutida M18 x 1.

Qual é a conexão elétrica e qual sinal ele fornece?

O sensor usa conector M12 de 3 contatos e fornece saída PNP normalmente aberta. A alimentação especificada é de 10...30 V DC.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. Não há outros acessórios indicados nos dados fornecidos.

Ele serve para um controlador que exige saída NPN?

Não, a configuração informada para o IGT219 é PNP normalmente aberta. Para uma entrada NPN, selecione um sensor cuja ficha especifique essa saída.

Posso usar este sensor com alimentação de 24 V AC?

A ficha especifica alimentação de 10...30 V DC, não 24 V AC. Use uma alimentação DC dentro da faixa indicada.

O LED acende, mas o controlador não reconhece a detecção; o que verifico?

Confira primeiro se a entrada do controlador aceita PNP e se a fiação e a pinagem do M12 correspondem ao datasheet. Também verifique a alimentação DC e observe se o estado de saída muda com o alvo.

A detecção acontece somente quando o alvo chega muito perto; o sensor está com defeito?

Não necessariamente: o alcance efetivo depende do material do alvo e da distância de trabalho especificada. Confira o fator de correção do material na ficha e a posição do alvo antes de substituir o sensor.

Como decido entre o IGT219 e outra versão de sensor?

Escolha o IGT219 quando forem necessários montagem embutida M18 x 1, alcance nominal de 8 mm e saída PNP normalmente aberta. Se o circuito exigir NPN, normalmente fechado, sinal analógico ou outra conexão, procure uma versão com essa configuração documentada.

Que cuidados devo ter na instalação mecânica?

Confirme a rosca M18 x 1, a montagem embutida e o espaço para o corpo de 70 mm. Não exceda o torque máximo de aperto de 50 Nm e consulte o desenho dimensional antes de montar.

Como verifico a procedência e a configuração técnica antes de instalar?

O anúncio identifica o fabricante como IFM e o produto como modelo IGT219; confira o SKU e o GTIN com a identificação recebida. Para ligação e limites completos, consulte o datasheet oficial associado ao modelo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; os fatores de correção por material devem ser considerados conforme a ficha. (Ref.: fator de correção)

PNP

Tipo de saída de chaveamento especificado para o IGT219; requer entrada de controle compatível com PNP. (Ref.: configuração de saída)

Montagem embutida

Configuração de instalação indicada para o sensor; deve ser respeitada na montagem e na avaliação da distância. (Ref.: montagem)

Distância real de comutação Sr

Distância de comutação indicada como valor nominal com tolerância associada. (Ref.: 8 ± 10 %)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso, conforme códigos informados pelo fabricante. (Ref.: IP68, IP69K)
