Sensor Indutivo IFM IGT213 M18

Pré-visualizar: IGT213 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 12mm PNP/NPN

IGT213 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 12mm PNP/NPN

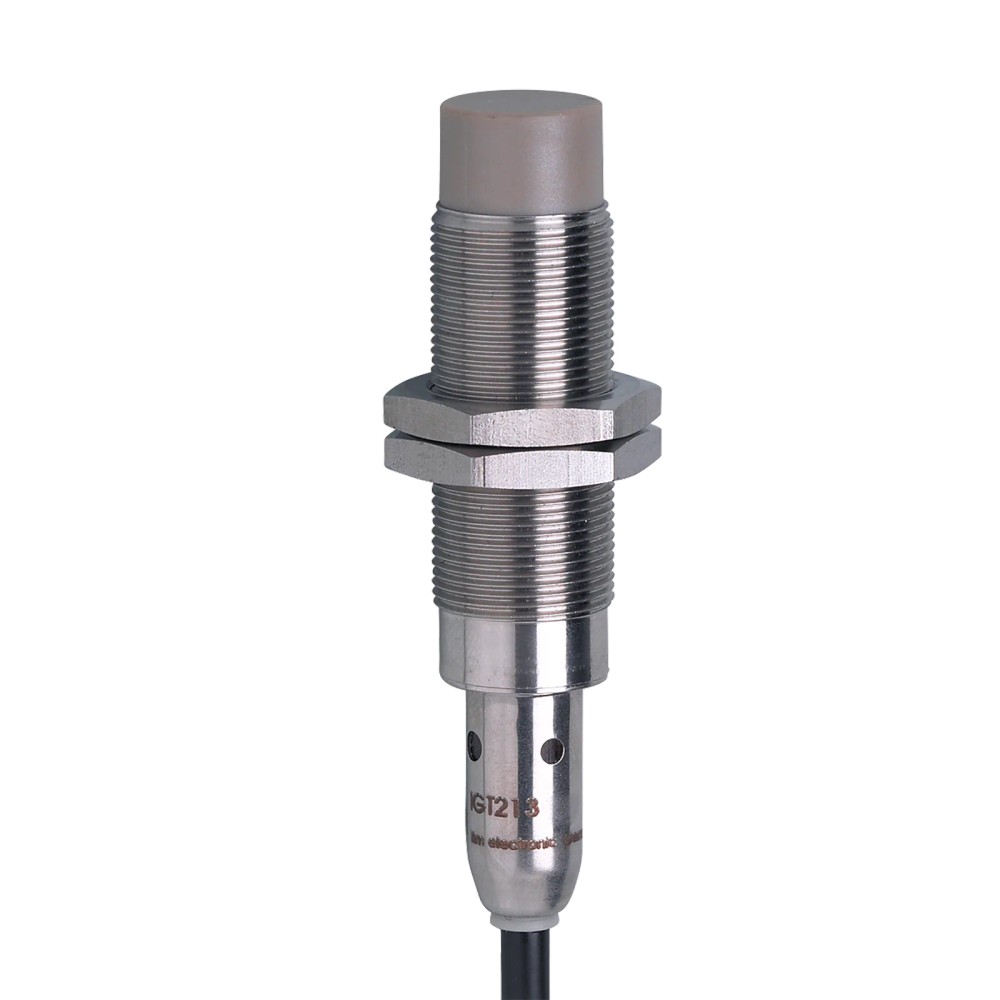

Imagem meramente ilustrativa

R$ 979,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT213
EAN: 4021179102421
NCM do produto: 85365090

Destaques do Produto Alcance 12 mm...mais

Fechar menu

Saiba mais sobre: "IGT213 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 12mm PNP/NPN"

Destaques do Produto

Alcance

12 mm

Montagem

Não embutido

Conexão

Cabo 10m

Grau Proteção

IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGT213 M18 12mm PNP/NPN para Áreas Higiênicas

O IGT213 é um sensor indutivo de alta performance, ideal para automação em ambientes que exigem limpeza intensa, como a indústria alimentícia. Com design em aço inoxidável e face ativa em PEEK, oferece robustez superior e proteção contra líquidos agressivos. Apresenta alcance de 12 mm com montagem não embutida e tecnologia de saída PNP/NPN configurável.

PRINCIPAIS ESPECIFICAÇÕES

Part Number	IGT213
Rosca	M18 x 1
Alcance	12 mm
Tipo Saída	PNP/NPN
Proteção IP	IP68 / IP69K
Montagem	Não embutido
Material	Aço inox 316L
Temperatura	0...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas higiênicas e alimentícias.
Processos de limpeza frequentes (washdown).
Aplicações que exigem alta proteção IP68/IP69K.

⚠ Considere outro se precisa de:

Ambientes com temperaturas operacionais acima de 100 °C.
Detecção de objetos não metálicos.
Instalação onde o cabo seja submetido a dobras constantes ou tração extrema.

APLICAÇÕES E USO

Linhas de envase e processamento de alimentos onde a limpeza é feita por jatos de água (washdown).
Detectores de posição em máquinas de embalagem com necessidade de alta resistência mecânica.
Processos industriais que operam em temperaturas até 100 °C.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGT213 M18 12mm PNP/NPN para Áreas Higiênicas, verifique estes pontos:

Quando escolher o IGT213

Selecione este sensor quando o ambiente de aplicação exige conformidade higiênica e resistência a processos intensivos de limpeza, mantendo um alcance de 12 mm.

Quando buscar alternativas

Busque alternativas se o espaço de instalação for restrito a um invólucro embutido ou se a temperatura do ambiente exceder o limite de 100 °C, sendo necessário sensores especiais de alta temperatura.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	12 mm	Distância nominal de comutação do sensor.
Tipo de montagem	Não embutido	Requer área livre ao redor da face sensora para operação correta.

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação admissível.
Frequência de comutação	300 Hz	Velocidade máxima de operação do sensor.
Proteção	Contra sobrecarga, curto-circuito e inversão de polaridade	Recursos de segurança elétrica integrados.

Condições ambientais
Grau de proteção	IP68, IP69K	Resistência a imersão e jatos de alta pressão.
Temperatura ambiente	0...100 °C	Limite de operação térmica do ambiente.
Materiais	Aço inoxidável 1.4404, PEEK	Materiais resistentes à corrosão para áreas higiênicas.

COMPATIBILIDADE

Comunicação

• I/O discreto padrão PNP/NPN

Conexões

Elétrica Cabo de 10 m, PVC, 3 fios

Processo M18 roscado

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processamento de Alimentos (Washdown)	✓	Materiais em aço inox e PEEK com proteção IP69K suportam limpeza pesada.
Detecção de Alvos não metálicos	✗	O princípio indutivo é restrito apenas a materiais metálicos.
Instalação embutida (face nivelada com o metal)	✗	O sensor é não embutido, exigindo espaço livre ao redor da face.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGT213 M18 12mm PNP/NPN para Áreas Higiênicas

Verifique se o local de instalação permite a montagem de um sensor não embutido.
Prepare o furo roscado ou o suporte para o tamanho M18.
Rosqueie o sensor manualmente até a posição desejada.
Utilize as porcas de fixação inclusas para travar o sensor com firmeza.
Conecte o cabo de 10 metros seguindo o diagrama de pinagem do manual.
Realize o ajuste fino utilizando o auxílio ótico (LED) para confirmar o disparo.

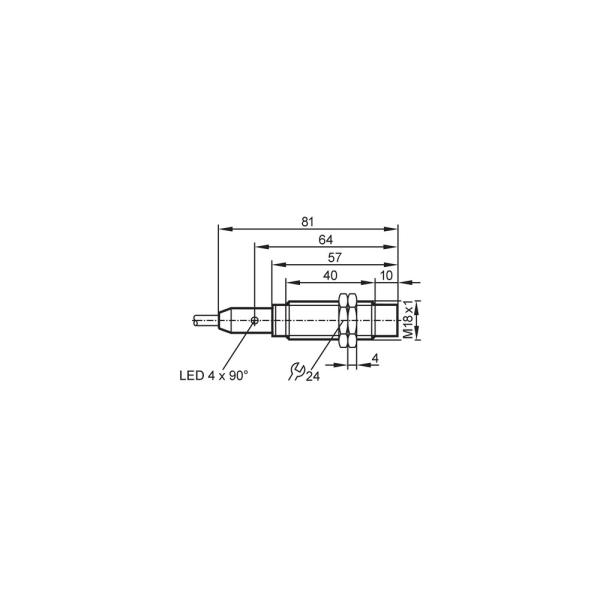

Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao detectar o alvo.	Objeto metálico além da distância nominal ou desalinhado.	Reduza a distância entre o sensor e o alvo para dentro dos 12 mm nominais.
LED de status piscando ou desativado.	Curto-circuito ou sobrecarga na saída de sinal.	Verifique a carga conectada e a fiação para identificar curtos-circuitos.
Funcionamento intermitente ou inexistente.	Tensão de alimentação fora da faixa especificada (10-30V DC).	Meça a tensão na entrada do sensor com um multímetro.
Comutação falsa ou indesejada.	Acúmulo de sujeira metálica na face ativa.	Limpe a face do sensor e verifique se há limalhas ou resíduos metálicos aderidos.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGT213 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGT213 e onde ele é utilizado?

O IGT213 é um sensor indutivo M18 projetado para detecção de objetos metálicos em ambientes industriais, especialmente indicado para áreas higiênicas com processos de limpeza rigorosos.

O que acompanha o produto na embalagem?

O sensor acompanha duas porcas de fixação para instalação mecânica e possui cabo integrado de 10 metros para conexão elétrica.

O sensor detecta qualquer tipo de material?

Este sensor não é indicado para detecção de materiais não metálicos, como plásticos ou madeiras, pois opera pelo princípio de variação de campo magnético.

Quais são as limitações de uso deste sensor?

Ele não deve ser utilizado em aplicações que excedam 100 °C ou que exijam distâncias de detecção superiores a 12 mm, pois isso comprometeria a precisão ou danificaria o invólucro.

O que pode causar falhas na detecção durante a operação?

Sintomas como falha na comutação ou oscilação do LED amarelo indicam, geralmente, excesso de sujeira na face ativa ou desalinhamento mecânico em relação ao alvo.

Como diagnosticar uma falha de sinal antes de substituir a peça?

Verifique a continuidade do cabo de 10 metros e se a carga de saída não ultrapassa os 100 mA nominais antes de considerar uma falha interna do sensor.

Por que escolher este modelo em vez de um sensor indutivo plástico padrão?

O IGT213 utiliza uma face em PEEK e corpo em aço inox 316L, sendo mais adequado para ambientes de lavagem (washdown) que sensores de plástico comuns.

Como decidir entre este sensor de 12 mm e um modelo de alcance menor?

A escolha depende da necessidade de alcance: o IGT213 oferece 12 mm de alcance não embutido, ideal para situações onde o sensor deve ficar fisicamente mais afastado da zona de risco.

Quais cuidados tomar ao instalar o sensor?

A instalação deve garantir que o sensor não sofra impacto direto. Utilize as porcas inclusas e certifique-se de que o cabo não sofra tração excessiva na saída do corpo do sensor.

Qual a procedência do produto?

O faturamento é realizado diretamente pela IFM Electronic Ltda, garantindo a procedência técnica e o suporte do fabricante do equipamento.

GLOSSÁRIO TÉCNICO

PEEK

Polímero termoplástico de alto desempenho usado na face ativa do sensor para resistir a produtos químicos e temperaturas elevadas. (Ref.: Materiais)

IP69K

Grau de proteção que indica resistência a jatos de água com alta pressão e temperatura. (Ref.: Grau de proteção)

Não Embutido

Tipo de montagem onde a bobina do sensor é exposta, permitindo maior alcance de detecção em comparação com montagens embutidas. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de comutação na aproximação e o ponto de desacionamento no afastamento do alvo. (Ref.: Histerese)

PNP/NPN

Indica a capacidade do sensor de atuar como carga positiva ou negativa, oferecendo flexibilidade na conexão com diferentes controladores. (Ref.: Saída de comutação)
