Sensor Indutivo IFM IGT211 - Alta Precisão M18

Pré-visualizar: IGT211 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 12mm PNP/NPN

IGT211 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 12mm PNP/NPN

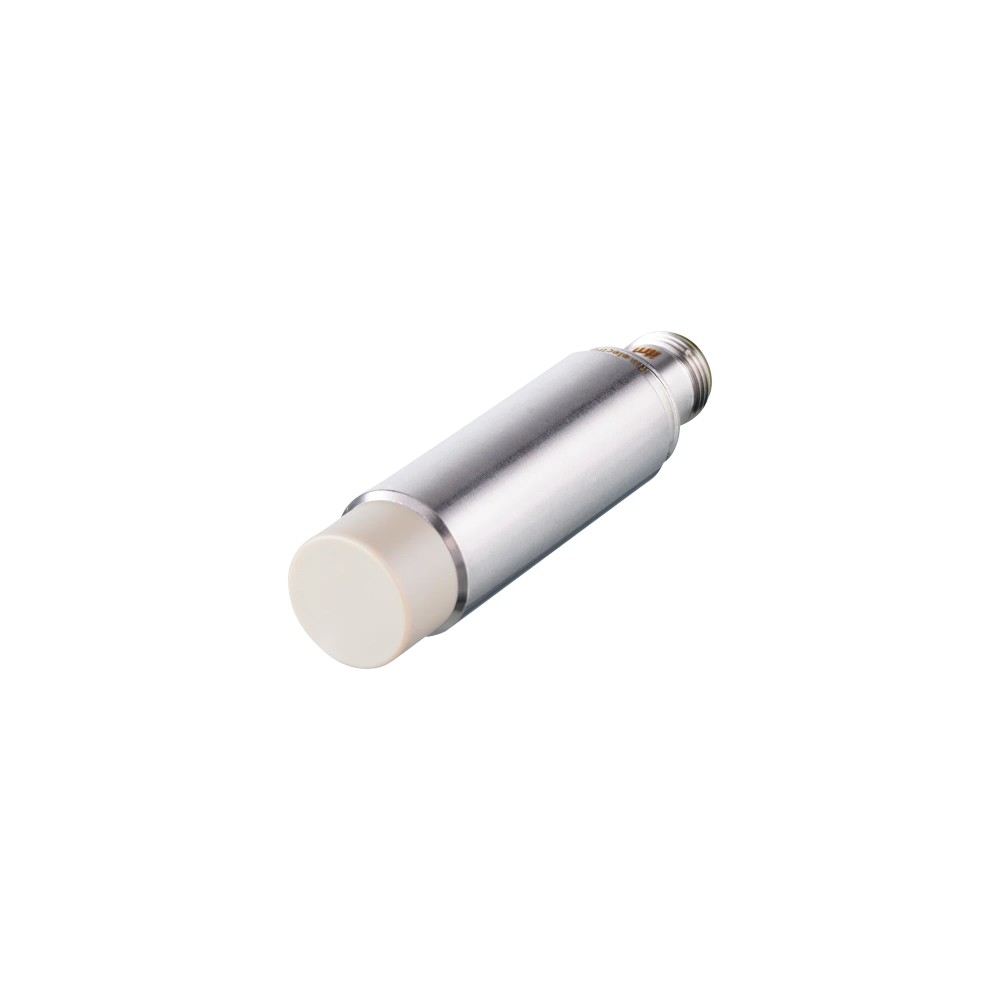

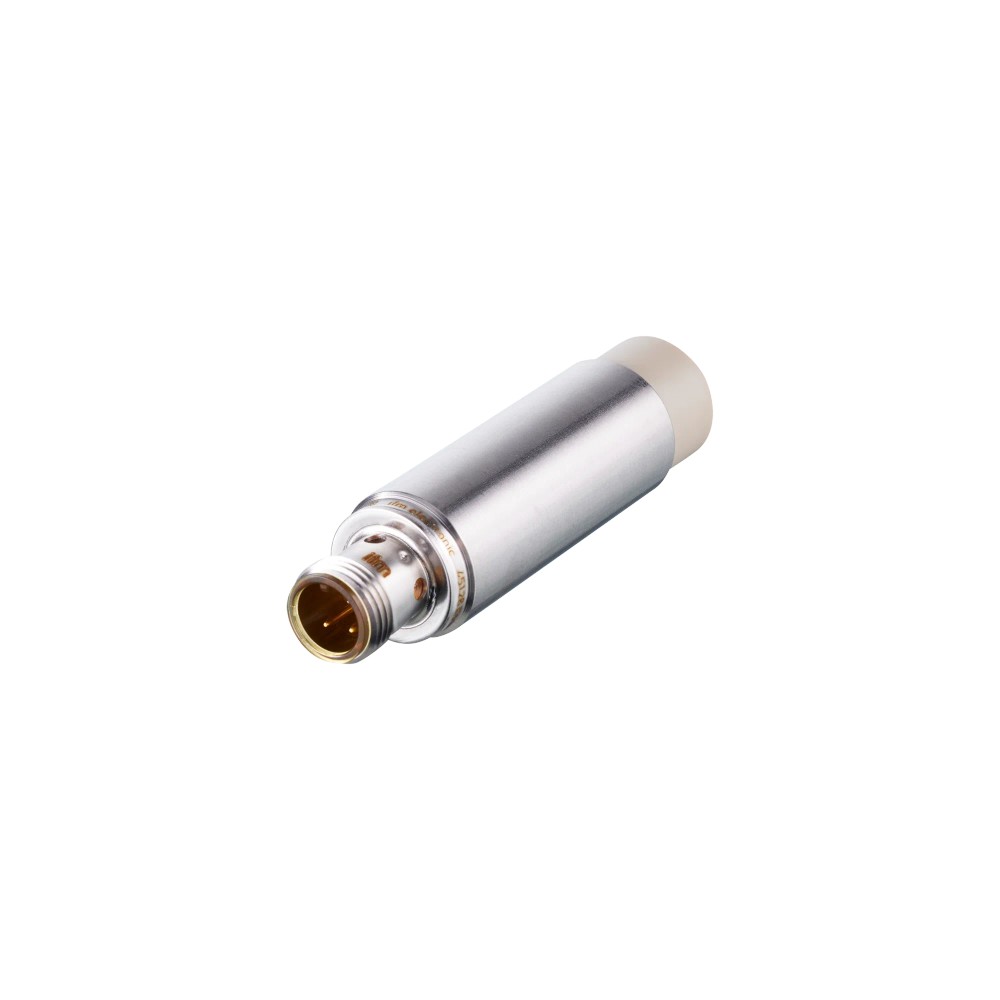

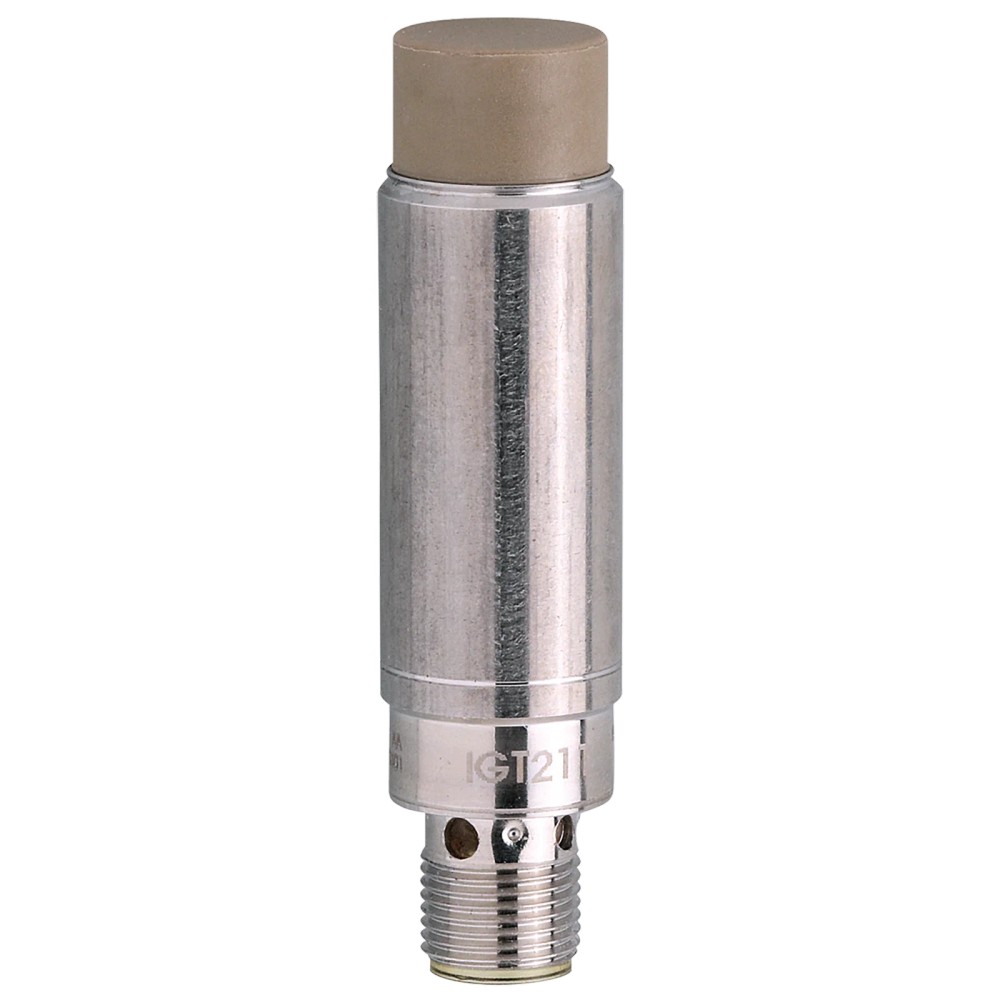

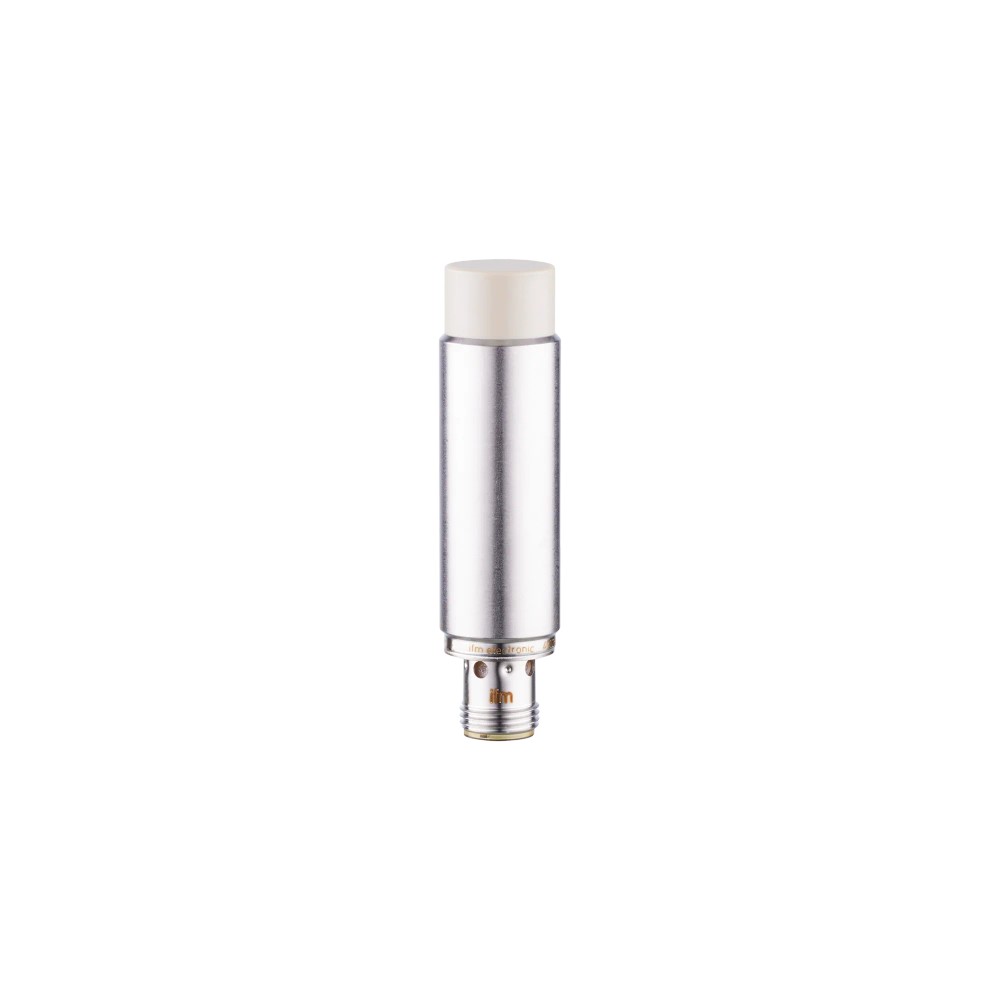

Imagem meramente ilustrativa

R$ 879,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT211
EAN: 4021179102407
NCM do produto: 85365090

Destaques do Produto Alcance nominal 12 mm...mais

Fechar menu

Saiba mais sobre: "IGT211 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 12mm PNP/NPN"

Destaques do Produto

Alcance nominal

12 mm

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10…30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Montagem

Não embutida; corpo M18

Ambiente

0…100 °C; IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IGT211 M18, 12 mm, PNP/NPN, para áreas higiênicas

O ifm IGT211 é um sensor indutivo cilíndrico M18 para detectar objetos metálicos em aplicações industriais, incluindo áreas higiênicas e processos com limpeza periódica. Tem alcance nominal de detecção de 12 mm, saída normalmente aberta PNP/NPN e conexão elétrica M12 de 3 contatos. O invólucro tem proteção IP68 e IP69K, e a faixa de temperatura ambiente especificada é de 0 a 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo cilíndrico
Modelo	IGT211
Diâmetro e comprimento	Ø 18 mm × 70 mm
Alcance nominal de detecção	12 mm; montagem não embutida
Saída	Normalmente aberta; PNP/NPN
Alimentação	10…30 V DC
Conexão elétrica	1 × M12, codificação A, 3 contatos dourados
Grau de proteção	IP68; IP69K
Temperatura ambiente	0…100 °C
Frequência de comutação	300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e instalações com conexão elétrica compatível com sensor PNP/NPN.
Aplicações em áreas higiênicas e processos com limpeza periódica, conforme a descrição do fabricante.
Instalações que aceitem montagem não embutida, corpo M18, alcance nominal de 12 mm e alimentação de 10…30 V DC.
Ambientes cuja temperatura de operação esteja dentro de 0…100 °C e que exijam os graus de proteção IP68 e IP69K.

⚠ Considere outro se precisa de:

Não selecione se a aplicação exigir montagem embutida: o modelo é especificado para montagem não embutida.
Não selecione se o sistema exigir alcance nominal diferente de 12 mm, frequência de comutação acima de 300 Hz ou alimentação fora de 10…30 V DC; confirme os requisitos da aplicação e do controlador.
Não conecte sem verificar a compatibilidade do circuito com saída normalmente aberta PNP/NPN e com a conexão M12 de 3 contatos. A ficha não informa pinagem detalhada; consulte o datasheet antes de ligar.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção indutiva em áreas higiênicas e processos com limpeza periódica. A ficha informa IP68 e IP69K e temperatura ambiente de 0…100 °C; confirme no datasheet as condições de exposição e limpeza da instalação.
Possibilidade de uso: detecção de objetos metálicos em máquina ou linha de processo, desde que a distância de trabalho, o material do alvo, a frequência de comutação e a entrada elétrica do controlador sejam compatíveis. Essa possibilidade depende do projeto; a ficha não especifica uma máquina ou setor particular.
Limite de instalação: o modelo é não embutido e possui alcance nominal de 12 mm. Considere os fatores de correção por material indicados na ficha e não trate o alcance nominal como distância garantida para todos os metais.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IGT211 M18, 12 mm, PNP/NPN, para áreas higiênicas, verifique estes pontos:

Escolha o IGT211 quando

A aplicação exigir sensor indutivo M18 não embutido, alcance nominal de 12 mm, saída normalmente aberta PNP/NPN e alimentação de 10…30 V DC. A ficha também o identifica para áreas higiênicas e processos com limpeza periódica.

Avalie outra configuração quando

O projeto exigir montagem embutida, alcance nominal diferente, comutação acima de 300 Hz ou alimentação fora da faixa especificada. Compare esses requisitos com o datasheet do modelo alternativo e com as entradas do controlador.

Confirme antes da compra

Verifique a lógica elétrica do controlador, o tipo PNP ou NPN requerido, a conexão M12 de 3 contatos e o espaço disponível para um corpo de Ø 18 mm e 70 mm de comprimento. A ficha não apresenta uma lista de controladores ou protocolos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Marca	ifm / ifm electronic	Fabricante indicado no anúncio e nos dados do produto.
Modelo / SKU / part number	IGT211	Código de identificação do sensor.
GTIN	4021179102407	Identificador comercial informado na ficha.
Aplicação	Áreas higiênicas; processos de limpeza periódicos	Aplicação declarada no catálogo.
Características especiais	Contatos banhados a ouro; alcance aumentado; auxílio de ajuste ótico	Características declaradas no catálogo; não representam protocolo de comunicação.
Observação de aplicação	Apropriado para IEC 61131-2 para SPS Typ 1	Referência indicada na ficha; confirme a compatibilidade com a entrada específica do controlador.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10…30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Valor informado para o consumo do sensor.
Corrente residual máxima	0,6 mA	Valor máximo indicado na ficha.
Classe de proteção	II	Classificação elétrica declarada.
Fontes de alimentação	Limited Voltage/Current	Designação apresentada na ficha.
Certificado UL Ta	0…40 °C	Faixa Ta indicada para o certificado UL; não substitui a faixa de temperatura ambiente geral.
Número do arquivo UL	E174191	Identificador informado na ficha.
Número de aprovação UL	A039	Identificador informado na ficha.

Saídas e comutação
Função elétrica / saída	PNP/NPN; normalmente aberta	Tipo e função de saída informados no anúncio e na ficha.
Frequência de comutação DC	300 Hz	Frequência máxima especificada para comutação DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente constante informado.
Corrente mínima de saída	2 mA, somente em operação com 2 fios	Condição específica para operação a 2 fios.
Queda de tensão máxima da saída de comutação DC	2,8 V	Valor máximo especificado para a saída.
Proteção contra curto-circuito	Sim; por impulso	Proteção especificada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Configuração de fios	2 fios; 3 fios	Configurações listadas no anúncio; consulte o esquema elétrico para a ligação aplicável.

Detecção e desvios
Alcance nominal de detecção	12 mm	Valor nominal informado para montagem não embutida.
Distância real de comutação Sr	12 ± 10 % mm	Faixa da distância real de comutação especificada.
Distância de trabalho	0…9,72 mm	Faixa de trabalho indicada na ficha.
Histerese	1…20 % de Sr	Histerese relativa à distância real de comutação Sr.
Variação no ponto de comutação	−10…10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar a distância de detecção.

Conexões elétricas
Conector	1 × M12, codificação A	Tipo de conexão elétrica especificado.
Contatos	3, dourados	Quantidade e acabamento indicados na ficha.

Condições ambientais e conformidade
Temperatura ambiente	0…100 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP68; IP69K	Graus de proteção declarados; observar as condições e definições do fabricante.
EMC — ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de ensaio informados para descarga eletrostática.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Nível de ensaio informado.
EMC — Burst	EN 61000-4-4: 2 kV	Nível de ensaio informado.
EMC — Surge	EN 61000-4-5: 0,5 kV linha a linha	Nível de ensaio informado.
EMC — AF com fio	EN 61000-4-6: 10 V	Nível de ensaio informado.
Emissão EMC	EN 55011 classe B	Classe de emissão declarada.
MTTF	1058 anos	Valor informado na ficha; não equivale a prazo de garantia ou vida útil garantida.

Dados mecânicos e materiais
Formato do invólucro	Cilíndrico	Formato físico do sensor.
Dimensões	Ø 18 mm; comprimento 70 mm	Dimensões informadas para verificação de espaço e montagem.
Montagem	Não embutida	Tipo de montagem especificado.
Materiais	Invólucro: aço inoxidável 1.4404 / 316L; face ativa: PEEK natural; janela dos LEDs: PEI; porcas de fixação: aço inoxidável 1.4404 / 316L	Materiais indicados na ficha.
Torque máximo de aperto	50 Nm	Limite máximo informado para o aperto; seguir o método de instalação do fabricante.
Peso	42,1 g	Massa informada no dataset do produto.

Displays e ajuste
Auxílio de ajuste ótico	Sim	Recurso de ajuste indicado na ficha.
Display de ajuste adicional	1 × LED vermelho	Indicador identificado como ajuste adicional.
Display de status de chaveamento	4 × LED amarelo a 90°	Indicadores de status distribuídos a 90° conforme a ficha.

Dados de embalagem e classificação
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Classificação fiscal informada no catálogo.
Tipo de invólucro	Type 1	Designação apresentada no dataset.

COMPATIBILIDADE

Comunicação

• Sensor de comutação discreta; a ficha não informa protocolo de comunicação industrial ou IO-Link.

• Saída normalmente aberta PNP/NPN; confirme qual tipo de entrada discreta o controlador aceita.

• Aplicação indicada pelo fabricante: áreas higiênicas e processos de limpeza periódicos.

Conexões

Elétrica Conexão elétrica por 1 conector M12, codificação A, com 3 contatos dourados. Alimentação especificada: 10…30 V DC. Saída normalmente aberta PNP/NPN. A pinagem detalhada deve ser conferida no datasheet antes da ligação.

Processo Não há conexão de processo especificada; trata-se de um sensor cilíndrico M18 de montagem não embutida. A conexão M12 é elétrica e não deve ser interpretada como conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada discreta do controlador aceita saída PNP ou NPN e alimentação de 10…30 V DC	✓	A ficha especifica saída normalmente aberta PNP/NPN e tensão de operação de 10…30 V DC; confirme a configuração elétrica exigida pela entrada.
Instalação requer sensor de montagem embutida	✗	O IGT211 está especificado como não embutido.
Aplicação requer alcance nominal de detecção de 12 mm e frequência de comutação de até 300 Hz	✓	A ficha informa alcance de 12 mm e frequência de comutação DC de 300 Hz; valide a distância efetiva e a dinâmica da aplicação.
Aplicação exige protocolo IO-Link ou outro protocolo de comunicação	✗	A ficha fornecida não especifica IO-Link ou outro protocolo; não se deve presumir essa compatibilidade.
Ambiente dentro de 0…100 °C e instalação que requer proteção IP68/IP69K	✓	Esses valores constam na ficha; as condições reais de instalação e limpeza também devem ser verificadas no datasheet.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IGT211 M18, 12 mm, PNP/NPN, para áreas higiênicas

Confirme no datasheet a pinagem do conector M12 e a configuração de saída necessária; não deduza as ligações apenas pela quantidade de contatos.
Verifique se a alimentação DC disponível está dentro de 10…30 V e se a entrada do controlador aceita saída normalmente aberta PNP ou NPN, conforme a configuração do sensor.
Confira o espaço disponível para o corpo cilíndrico de Ø 18 mm e 70 mm de comprimento e planeje a montagem não embutida.
Posicione o sensor e o alvo respeitando a distância de trabalho especificada e considerando o material do alvo e os fatores de correção do fabricante.
Aperte a fixação sem exceder o torque máximo de 50 Nm e evite esforço mecânico indevido no corpo e no conector.
Energize o circuito e verifique o estado dos LEDs e a comutação na entrada do controlador; se não houver detecção, confira alimentação, pinagem, distância e material do alvo.

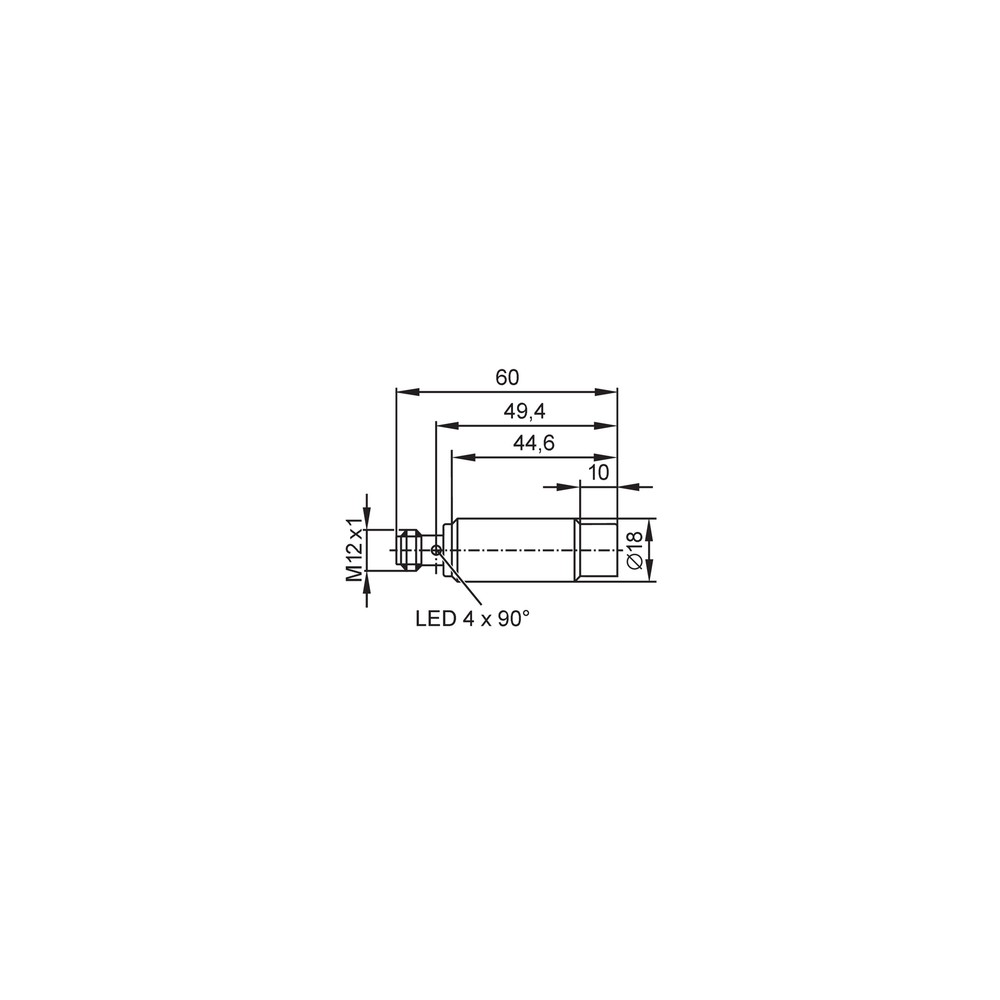

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a saída do sensor.	Alimentação fora da faixa, ligação incorreta ou incompatibilidade entre a configuração PNP/NPN do sensor e a entrada do controlador.	Meça a alimentação nos terminais conforme o esquema do datasheet e confira a pinagem M12 e o tipo de entrada do controlador.
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção menor ou sensor montado de forma incompatível com a especificação não embutida.	Meça a distância, confirme o material do alvo e compare a montagem com o desenho e os valores do datasheet.
A detecção ocorre em uma distância menor que a esperada.	O alcance efetivo pode variar conforme o material do alvo; a ficha apresenta fatores de correção por material e distância de trabalho de 0…9,72 mm.	Identifique o material do alvo, aplique o fator de correção indicado pelo fabricante e teste a distância real de comutação na instalação.
A saída permanece ativa ou apresenta comutação irregular.	Curto-circuito, sobrecarga, ligação incorreta ou condição elétrica incompatível com a saída normalmente aberta.	Desenergize o circuito, inspecione a fiação e a carga, confirme os limites de corrente da saída e verifique o estado dos LEDs após restabelecer a alimentação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGT211 — português (Datasheet) Desenho em escala do IGT211 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGT211 e para que tipo de instalação serve?

É um sensor indutivo da ifm para detecção de objetos metálicos, indicado na ficha para áreas higiênicas e processos com limpeza periódica. Sua montagem é não embutida e a saída é normalmente aberta PNP/NPN.

O sensor funciona com entrada PNP ou NPN e o que acompanha?

A ficha informa saída PNP/NPN e conector elétrico M12 de 3 contatos dourados. O conteúdo indicado é uma peça por embalagem; acessórios não estão listados.

Este modelo serve para montagem embutida?

Não. A ficha especifica o IGT211 como não embutido; se o projeto exigir montagem embutida, selecione um modelo cuja ficha declare essa condição.

Posso usar o sensor com qualquer material metálico mantendo 12 mm de alcance?

Não se deve presumir o mesmo alcance para todos os metais. A ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre, portanto valide a distância com o material real do alvo.

O sensor não detecta o alvo; o que devo conferir antes de trocar?

Confira a alimentação, a pinagem, a distância entre sensor e alvo e o material do alvo. A montagem não embutida e os fatores de correção por material também podem afetar a detecção.

O controlador não recebe o sinal; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a entrada do controlador e a configuração PNP/NPN, além de ligação incorreta ou alimentação fora da faixa. Verifique a pinagem no datasheet e meça a alimentação antes de substituir o sensor.

É melhor comprar este sensor ou escolher outra versão?

Escolha o IGT211 quando a aplicação aceitar M18 não embutido, alcance nominal de 12 mm, saída normalmente aberta PNP/NPN e alimentação de 10…30 V DC. Para outro tipo de montagem, alcance, frequência ou sinal, compare os requisitos com a ficha de outro modelo.

Preciso comprar um kit de instalação ou peças separadas?

O catálogo informa uma peça por embalagem e não lista acessórios inclusos. Verifique se a instalação já dispõe de conexão M12 e dos componentes de fixação compatíveis; a ficha não especifica um kit.

Como devo instalar e ajustar o sensor?

Consulte o esquema elétrico e o desenho do fabricante, monte-o como sensor não embutido e respeite a distância de trabalho e o torque máximo de aperto informado. Depois, verifique os LEDs e a comutação na entrada do controlador.

O IGT211 tem protocolo IO-Link ou comunicação digital?

A ficha disponível não informa IO-Link nem outro protocolo de comunicação; ela especifica uma saída de comutação PNP/NPN. Se o sistema exigir protocolo, confirme essa característica no datasheet ou com o fabricante antes de selecionar.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar alvos metálicos por princípio indutivo.

Montagem não embutida

Instalação em que o sensor não é especificado para ficar completamente nivelado ou inserido no material de montagem.

PNP/NPN

Configurações de saída de comutação que devem ser compatibilizadas com o tipo de entrada do controlador.

IP68 e IP69K

Graus de proteção declarados para o invólucro; as condições de ensaio e aplicação devem ser conferidas na documentação do fabricante.

Sr — distância real de comutação

Parâmetro da distância de comutação apresentado pelo fabricante, com tolerância especificada.
