Sensor Indutivo IFM IGT206 M18 - 8mm PNP Higiênico

Pré-visualizar: IGT206 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 8mm PNP 6m

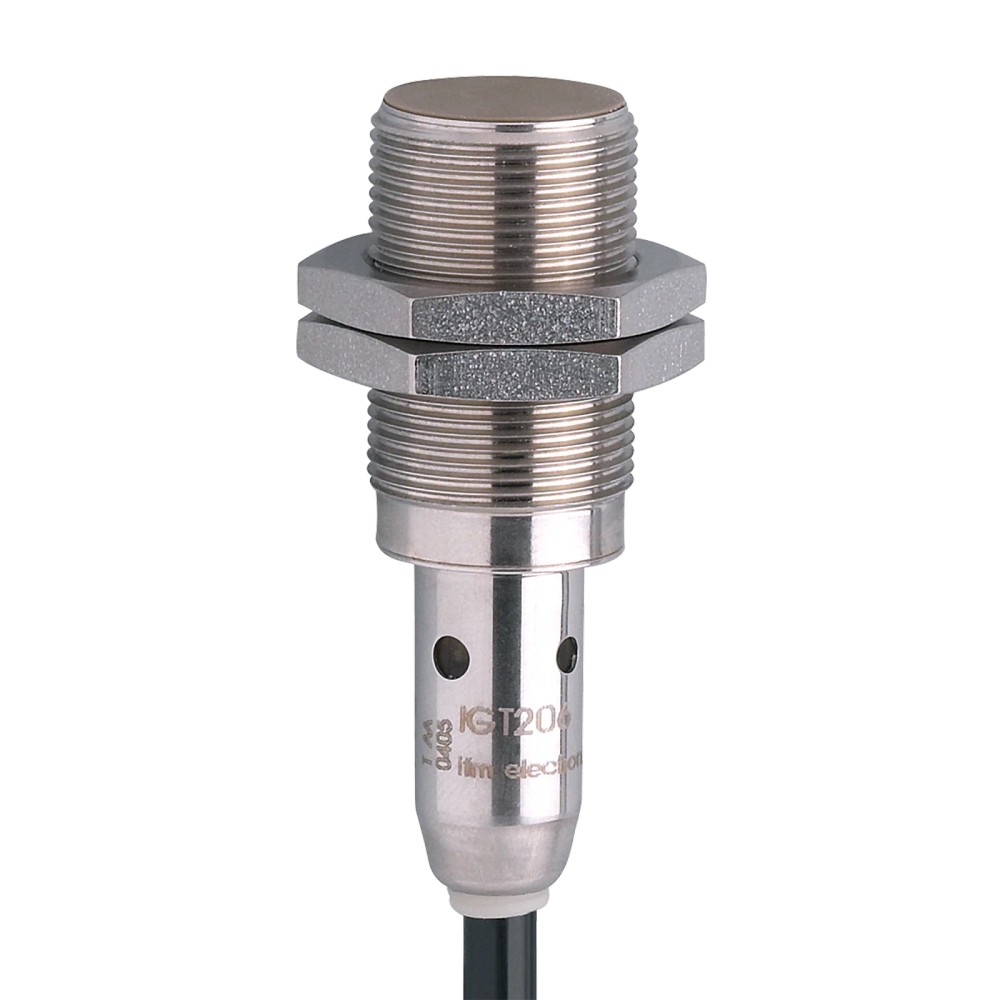

IGT206 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 8mm PNP 6m

Imagem meramente ilustrativa

R$ 891,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT206
EAN: 4021179102353
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 8...mais

Fechar menu

Saiba mais sobre: "IGT206 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 8mm PNP 6m"

Destaques do Produto

Alcance de detecção

8 mm

Tipo de saída

PNP normalmente aberta

Montagem

Embutida; rosca M18 x 1

Alimentação

10...36 V DC

Conexão

Cabo PVC de 6 m, 3 fios

Proteção

IP68; IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGT206 M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, cabo PVC de 6 m

O IFM IGT206 é um sensor indutivo para detectar objetos metálicos sem contato, especificado para aplicações em áreas higiênicas e processos de limpeza periódicos. Tem montagem embutida, alcance nominal de 8 mm e saída PNP normalmente aberta. Seu invólucro é de aço inoxidável 1.4404 (316L), com proteção IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Rosca e dimensões	M18 x 1; comprimento de 57 mm
Montagem	Embutida
Alcance de detecção	8 mm
Saída	PNP, normalmente aberta
Alimentação	10...36 V DC
Conexão elétrica	Cabo PVC de 6 m; 3 fios
Proteção	IP68; IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	600 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção indutiva em áreas higiênicas e processos com limpeza periódica, dentro das condições especificadas pelo fabricante.
Instalações que necessitem de sensor M18 x 1 embutido, saída PNP normalmente aberta e conexão por cabo de 6 m.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN ou contato normalmente fechado; a ficha especifica saída PNP normalmente aberta.
Não selecionar para alimentação fora da faixa de 10...36 V DC ou quando a distância necessária exceder a distância de trabalho informada de 0...6,48 mm.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção indutiva em áreas higiênicas e processos de limpeza periódicos; observar as condições de temperatura e proteção declaradas na ficha.
Possibilidade de uso inferida: detecção de posição ou presença de objetos metálicos em máquinas e equipamentos com entrada compatível com saída PNP. Validar distância de trabalho, material do alvo e requisitos do circuito antes da aplicação.
A ficha informa fatores de correção para aço, aço inoxidável, latão, alumínio e cobre; a distância efetiva pode variar conforme o material do alvo. Consultar o datasheet para critérios de instalação e validação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGT206 M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, cabo PVC de 6 m, verifique estes pontos:

Escolha o IGT206

Quando a aplicação requer detecção indutiva embutida, rosca M18 x 1, alcance nominal de 8 mm, saída PNP normalmente aberta e cabo PVC de 6 m, respeitando alimentação, temperatura e distância de trabalho especificadas.

Procure outra configuração

Se o circuito exigir saída NPN, saída normalmente fechada, outra conexão elétrica ou uma distância de trabalho superior a 6,48 mm, compare com um modelo cuja ficha confirme esses requisitos. A ficha deste produto não especifica protocolos de comunicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção.
Aplicação	Áreas higiênicas; processos de limpeza periódicos	Aplicação indicada na ficha do produto.
Característica especial	Alcance aumentado	Característica indicada no conjunto de dados do produto.
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU / part number	IGT206	Identificação do produto.
GTIN	4021179102353	Código comercial informado no anúncio.
Categoria	Sensor indutivo	Classificação do produto.
NCM	8536.50.90	Código informado nos dados do produto.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado para o sensor.
Classe de proteção elétrica	II	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Queda de tensão máxima da saída DC	2,5 V	Limite indicado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite indicado para a saída de comutação DC.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e referências de EMC declarados nos dados do produto.

Saídas
Função de saída	PNP, normalmente aberta	Tipo e estado da saída de comutação.
Frequência de comutação DC	600 Hz	Frequência máxima informada para comutação DC.
Histerese	1...20 % de Sr	Faixa informada em relação à distância nominal de detecção Sr.
Indicador de estado	LED amarelo, status de chaveamento, 4 x 90°	Indicação visual do estado, com posicionamento informado na ficha.

Faixa de detecção
Alcance de detecção	8 mm	Alcance nominal indicado no anúncio.
Distância de trabalho	0...6,48 mm	Faixa de trabalho informada; não equivale ao alcance nominal.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar a distância de detecção na aplicação.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura operacional informada.
Grau de proteção	IP68; IP69K	Graus de proteção declarados para o produto.
Proteção para áreas de limpeza	COP	Indicação de proteção apresentada nos dados do produto; consultar o datasheet para as condições aplicáveis.
Certificação UL	Ta 0...40 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; arquivo UL E174191	Condições e identificação UL conforme dados fornecidos.
MTTF	1727 anos	Valor declarado nos dados importados; não representa período de garantia nem vida útil assegurada.

Dados mecânicos e conexão
Dimensões	M18 x 1; comprimento de 57 mm	Dimensões informadas para o corpo roscado.
Tipo de montagem	Embutida	Condição de instalação indicada na ficha.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material declarado para o invólucro.
Material da face ativa	PEEK	Material declarado para a face ativa.
Conexão elétrica	Cabo PVC de 6 m; 3 x 0,34 mm²	Tipo, comprimento e seção do cabo conforme dados do produto.
Cores dos fios	BN = marrom; BK = preto; BU = azul	Identificação de cores fornecida na ficha; conferir o diagrama do fabricante.
Porcas de fixação incluídas	2	Acessórios indicados como material incluído.
Peso	270,5 g	Peso declarado no conjunto de dados do produto.

Dados de referência do anúncio
Datasheet	https://media.ifm.com/dam/93c92430-f4db-477b-8cd4-ee95eb746b79/Original/IGT206-01_PT-BR.pdf	Documento técnico do fabricante informado no anúncio.
Página do produto	https://www.ifm.com/br/pt/product/IGT206	Página do fabricante informada no anúncio.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; a ficha descreve uma saída de comutação PNP normalmente aberta.

Conexões

Elétrica Cabo PVC de 6 m, 3 fios, seção indicada na ficha como 3 x 0,34 mm². Cores: BN marrom, BK preto e BU azul. Alimentação de 10...36 V DC; saída PNP normalmente aberta. Confirmar a atribuição dos fios e os requisitos da entrada do controlador no datasheet antes de ligar.

Processo Rosca M18 x 1 para montagem embutida. A ficha não informa uma conexão de processo para fluido ou tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente aberto e alimentação DC dentro da faixa especificada.	✓	A ficha identifica saída PNP normalmente aberta e alimentação de 10...36 V DC; verificar também os limites elétricos da entrada conectada.
Entrada que exige saída NPN ou normalmente fechada.	✗	A configuração informada para o IGT206 é PNP normalmente aberta.
Instalação mecânica preparada para rosca M18 x 1 e montagem embutida.	✓	A designação de rosca e o tipo de montagem correspondem aos dados do produto; confirmar espaço e instalação no desenho dimensional.
Aplicação que requer protocolo de comunicação digital especificado.	✗	A ficha fornecida descreve saída de comutação, sem especificar protocolo de comunicação.
Aplicação que requer distância de trabalho superior a 6,48 mm.	✗	A distância de trabalho informada é de 0...6,48 mm, embora o alcance nominal seja 8 mm.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGT206 M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, cabo PVC de 6 m

Confirme que a alimentação disponível está dentro de 10...36 V DC e que a entrada do controlador aceita saída PNP normalmente aberta.
Verifique no desenho dimensional o espaço disponível e a montagem embutida em rosca M18 x 1.
Instale o sensor de acordo com o desenho e as instruções do fabricante; não exceda condições mecânicas não especificadas na ficha.
Identifique os condutores pelas cores informadas e consulte o datasheet para confirmar a atribuição de cada fio antes de energizar.
Posicione o alvo dentro da distância de trabalho especificada, considerando o material e o fator de correção correspondente.
Após a ligação, valide o estado de comutação e o indicador LED amarelo na condição real de operação.

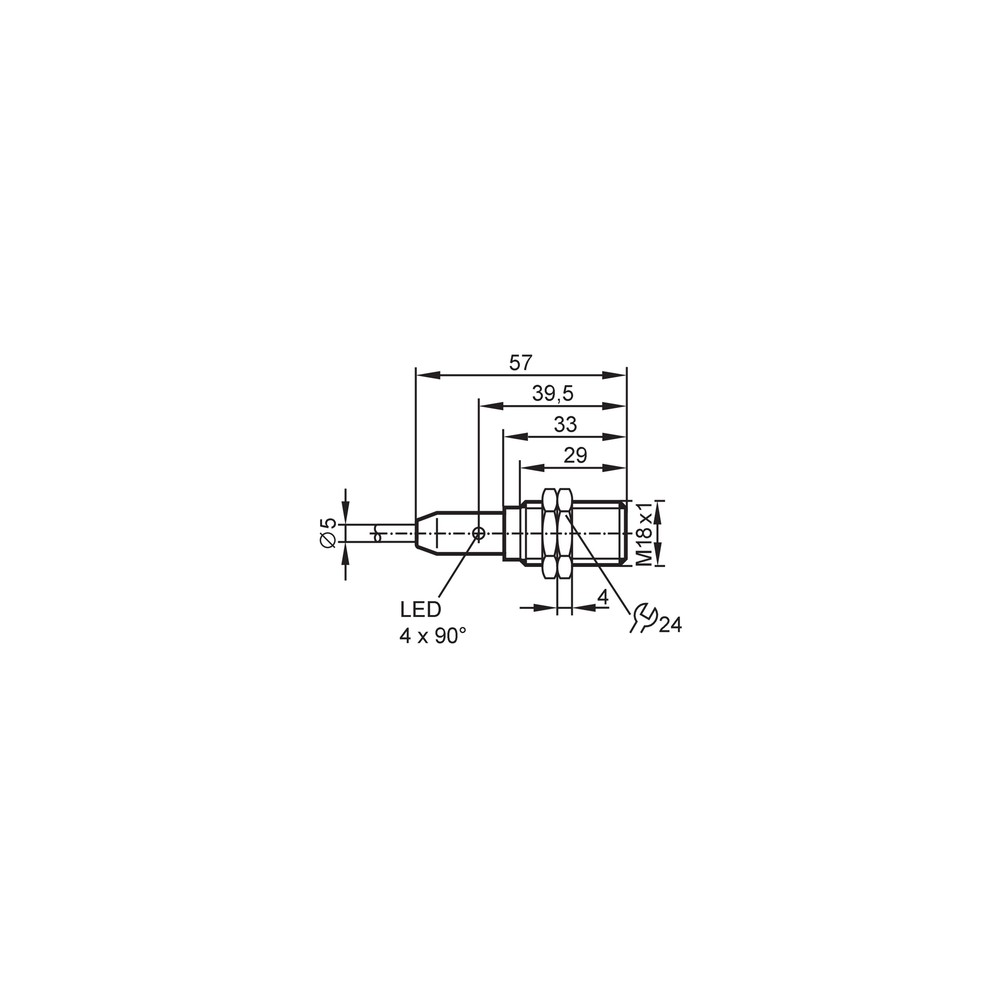

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, ligação incorreta ou entrada conectada incompatível com a saída PNP normalmente aberta.	Meça a alimentação nos condutores conforme o datasheet e confirme a atribuição dos fios, a polaridade e o tipo de entrada do controlador.
A detecção ocorre a uma distância menor que a esperada.	O alvo está além da distância de trabalho ou seu material tem fator de correção inferior ao do aço.	Meça a distância entre a face ativa e o alvo e compare o material com os fatores de correção informados na ficha.
A saída permanece ativa ou inativa sem acompanhar o alvo.	A lógica normalmente aberta pode não corresponder à lógica esperada pelo circuito, ou pode haver incompatibilidade na entrada conectada.	Confirme no esquema do controlador a lógica requerida e monitore a saída de comutação respeitando os limites elétricos do sensor.
O sensor apresenta indicação de falha ou deixa de operar após uma ligação.	Possível curto-circuito, sobrecarga ou inversão de polaridade na instalação.	Desenergize o circuito, inspecione a ligação e a carga conectada e confirme corrente e tensão dentro dos limites especificados antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGT206 em português (Datasheet) Desenho em escala IFM IGT206 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGT206 e para que serve?

É um sensor indutivo que detecta objetos metálicos sem contato. A ficha indica aplicação em áreas higiênicas e processos de limpeza periódicos.

Que tipo de saída e alimentação ele usa?

A saída é PNP normalmente aberta e a alimentação especificada é de 10...36 V DC. Confirme que a entrada do controlador é compatível.

O que acompanha o produto?

A ficha informa duas porcas de fixação incluídas. Não há outros acessórios listados.

Ele funciona com uma entrada NPN ou normalmente fechada?

Não é a configuração indicada para este modelo: a ficha especifica saída PNP normalmente aberta. Para essas entradas, selecione uma versão cuja ficha declare a saída exigida.

Posso usar este sensor se preciso detectar a uma distância maior que 6,48 mm?

A distância de trabalho informada é de 0...6,48 mm. Se a aplicação exige uma distância superior, selecione um sensor com distância de trabalho adequada, confirmada no datasheet.

O sensor não detecta meu alvo; o que devo verificar antes de trocar?

Verifique a alimentação, a ligação e a distância entre o alvo e a face ativa. Considere também o fator de correção do material do alvo informado na ficha.

A saída não muda de estado; o sensor pode estar com defeito?

Antes de concluir, confirme a compatibilidade da entrada com PNP normalmente aberto, a atribuição dos fios e a alimentação. Verifique também se a carga respeita os limites elétricos do produto.

Devo comprar um kit ou o sensor avulso?

A ficha lista o IGT206 como uma unidade e informa duas porcas de fixação incluídas. Não há indicação de kit com outros componentes.

Como escolho entre o IGT206 e outro sensor indutivo?

Escolha o IGT206 se os requisitos forem montagem embutida M18 x 1, saída PNP normalmente aberta e distância de trabalho dentro de 0...6,48 mm. Para outra lógica de saída ou distância, compare os dados do modelo alternativo.

Como faço a ligação do cabo?

O cabo tem 3 fios e as cores indicadas são marrom (BN), preto (BK) e azul (BU). Consulte o diagrama do datasheet para confirmar a atribuição dos condutores antes de conectar.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza um princípio indutivo para detectar a presença de objetos metálicos sem contato. (Ref.: tipo de produto: sensor indutivo)

PNP normalmente aberto

Configuração de saída em que o sensor comuta o sinal conforme a lógica PNP e o estado normalmente aberto informado na ficha. (Ref.: tipo de saída: PNP, normalmente aberto)

Montagem embutida

Condição de instalação indicada pelo fabricante para a montagem do sensor na superfície de fixação. (Ref.: tipo de montagem: embutido)

Distância de trabalho

Faixa de distância de operação indicada para o sensor; deve ser considerada separadamente do alcance nominal. (Ref.: 0...6,48 mm)

Grau de proteção IP

Classificação de proteção declarada para o invólucro nas condições previstas pelas respectivas classificações. (Ref.: IP68; IP69K)
