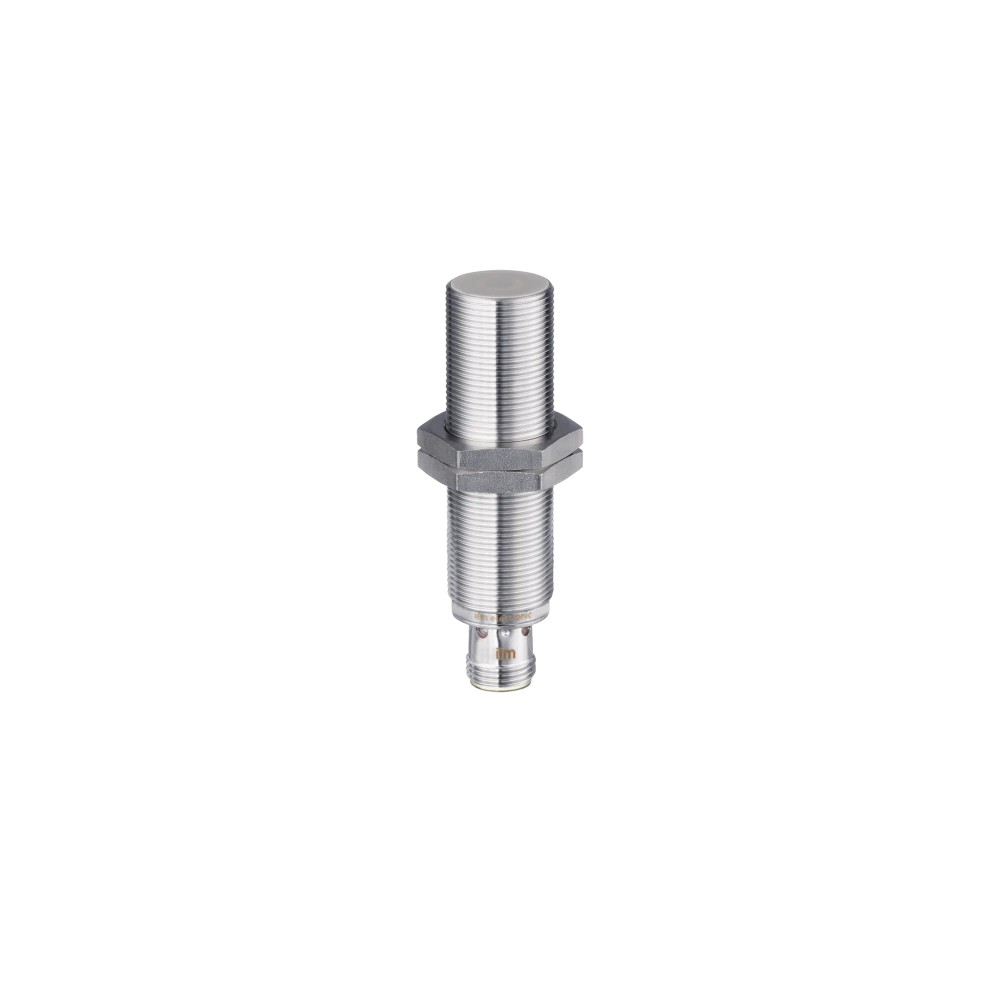

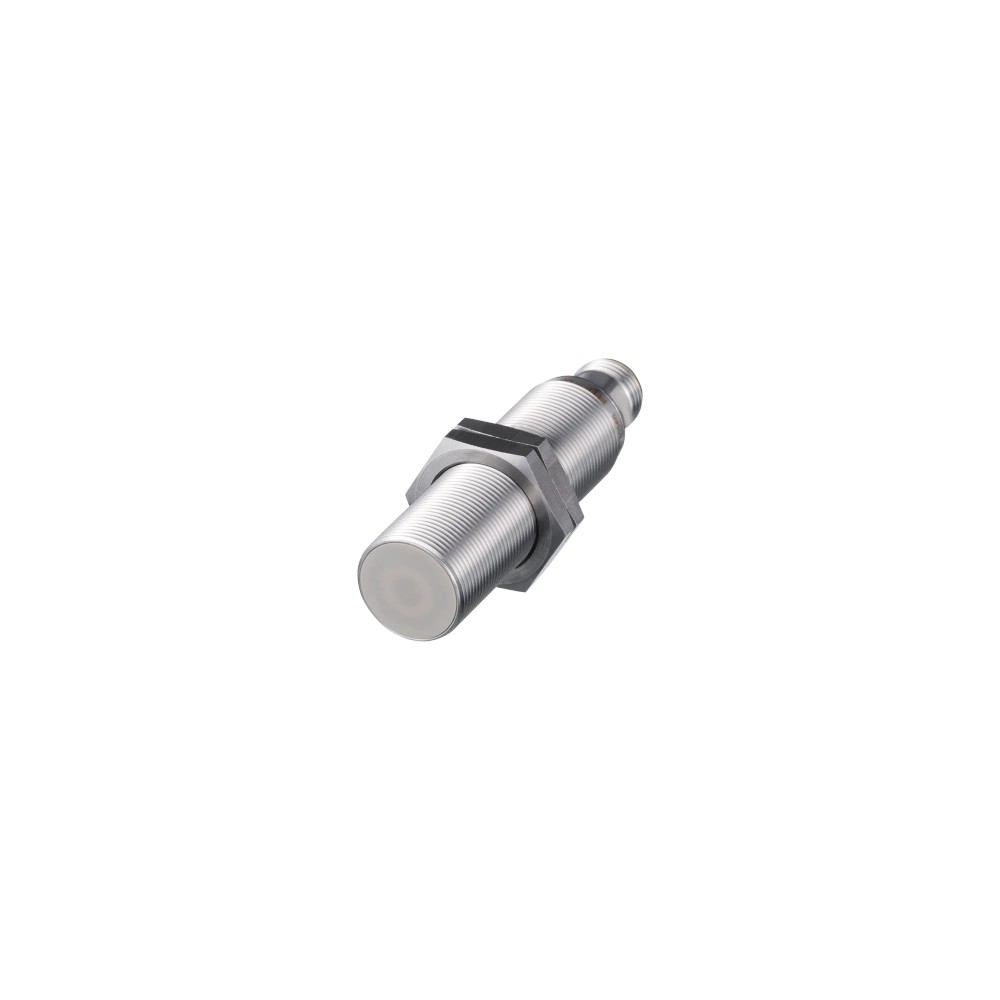

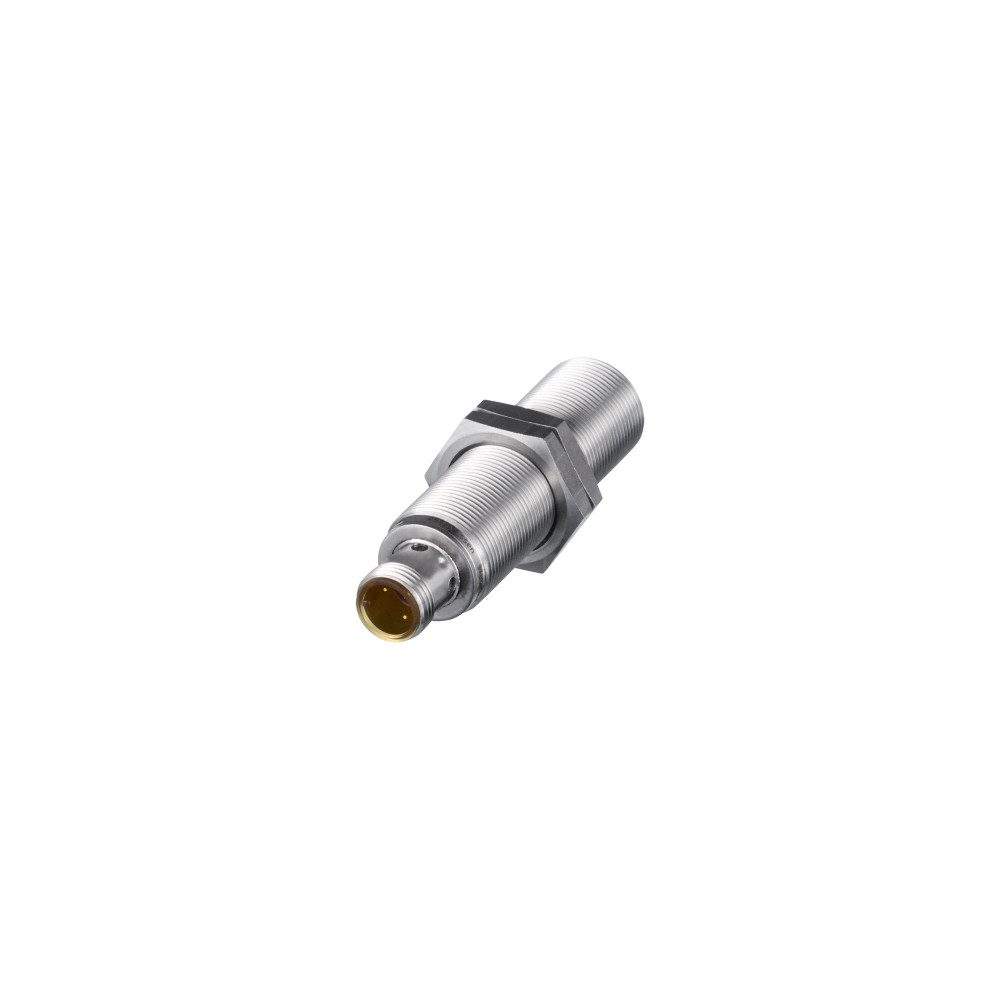

IGT205 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 8mm PNP/NPN IP69K

Imagem meramente ilustrativa

R$ 879,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT205
EAN: 4021179102346
NCM do produto: 85365090

Destaques do Produto Distância nominal de detecção...mais

Fechar menu

Saiba mais sobre: "IGT205 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 8mm PNP/NPN IP69K"

Destaques do Produto

Distância nominal de detecção

8 mm

Tipo de saída

PNP/NPN, normalmente aberta

Montagem e rosca

Embutida; M18 x 1

Alimentação

10...30 V DC

Conexão elétrica

M12, 3 contatos

Condições ambientais

0...100 °C; IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IGT205, M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN, IP68/IP69K

O IFM IGT205 é um sensor indutivo cilíndrico roscado para detectar objetos metálicos sem contato, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Possui montagem embutida, alcance nominal de 8 mm e saída normalmente aberta configurável como PNP/NPN. O invólucro é de aço inoxidável 316L e o grau de proteção informado é IP68/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo / SKU	IGT205
Rosca e dimensões	M18 x 1; comprimento de 70 mm
Montagem	Embutida
Alcance de detecção	8 mm
Saída	PNP/NPN, normalmente aberta
Conexão elétrica	Conector M12, 3 contatos dourados
Tensão de operação	10...30 V DC
Proteção	IP68; IP69K
Temperatura ambiente	0...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em aplicações compatíveis com sensor indutivo, respeitando o alcance de 8 mm e as condições elétricas e ambientais especificadas.
Aplicações em áreas higiênicas e com processos periódicos de limpeza, conforme indicação do fabricante.
Instalações que aceitem corpo roscado M18 x 1, montagem embutida e conexão elétrica M12.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exige detecção de objetos não metálicos: o produto é um sensor indutivo e a ficha não especifica detecção desses materiais.
Não usar fora da alimentação DC de 10...30 V ou da temperatura ambiente de 0...100 °C informadas.
Não presumir conexão direta a qualquer entrada de CLP sem conferir compatibilidade com saída PNP/NPN, configuração de fios e pinagem no datasheet.

APLICAÇÕES E USO

Aplicação comprovada na ficha: uso em áreas higiênicas e em processos de limpeza periódicos; respeitar a faixa ambiente de 0...100 °C e as condições de proteção especificadas pelo fabricante.
Possibilidade de aplicação: detecção de posição ou presença de alvos metálicos em máquinas, desde que o alvo, a distância, a montagem e a interface elétrica sejam compatíveis; validar o fator de correção do material e o alcance efetivo no datasheet.
A ficha não declara uso para detecção de materiais não metálicos nem fornece um protocolo de comunicação digital; não presumir essas funções.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IGT205, M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN, IP68/IP69K, verifique estes pontos:

Escolha o IGT205 quando

A instalação exigir sensor indutivo M18 x 1, montagem embutida, alcance nominal de 8 mm, saída normalmente aberta PNP/NPN e conexão M12, nas condições elétricas e ambientais informadas.

Considere outra configuração quando

A distância de detecção necessária exceder 8 mm, a entrada do controlador não aceitar a saída PNP/NPN disponível, ou a instalação não for compatível com corpo M18 x 1, montagem embutida ou conexão M12. Confirme os limites e a pinagem no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção indicado na ficha.
Modelo / SKU / Part Number	IGT205	Código para identificação e seleção do produto.
GTIN	4021179102346	Identificador comercial informado no anúncio.
Marca	ifm / IFM	Fabricante informado.
Aplicação	Áreas higiênicas e processos de limpeza periódicos	Aplicação indicada na ficha do produto.
Observação de aplicação	Apropriado para IEC 61131-2 para SPS tipo 1	Referência de compatibilidade declarada; conferir as condições de interface no datasheet.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 15 mA	Valor máximo informado para consumo próprio.
Classe de proteção elétrica	II	Classificação declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim; por impulso	Versão de proteção especificada.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e normas listados na ficha do fabricante.

Saída e comutação
Função de saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Função elétrica	PNP/NPN	Tipo de saída informado; verificar configuração e interface do controlador.
Corrente de saída mínima	2 mA	Aplicável somente em operação com 2 fios, conforme ficha.
Corrente máxima constante da saída DC	100 mA	Limite máximo contínuo declarado para a saída.
Corrente residual máxima	0,6 mA	Valor informado para a saída desligada.
Queda de tensão máxima da saída DC	2,8 V	Valor máximo declarado para a saída de comutação.
Frequência de comutação DC	400 Hz	Frequência de comutação especificada.
Configuração de fios	2 fios; 3 fios	Configurações listadas no anúncio; observar a corrente mínima indicada para operação com 2 fios.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal declarado.
Distância real de comutação Sr	8 ± 10% mm	Tolerância declarada para a distância real de comutação.
Distância de trabalho	0...6,48 mm	Faixa de trabalho informada na ficha.
Histerese	1...20% de Sr	Valor relativo à distância real de comutação.
Variação no ponto de comutação	-10...10% de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados por material do alvo; considerar na aplicação.
Alcance aumentado	Sim	Característica indicada na ficha; o alcance nominal informado permanece 8 mm.

Conexões e instalação mecânica
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Tipo e configuração de conector informados.
Dimensões	M18 x 1; comprimento 70 mm	Dimensões mecânicas declaradas.
Tipo de corpo	Cilíndrico roscado	Forma construtiva indicada.
Montagem	Embutida	Tipo de montagem declarado.
Torque máximo de aperto	50 Nm	Limite máximo informado para aperto.
Material do invólucro e porcas	1.4404, aço inoxidável / 316L	Materiais declarados para invólucro e porcas de fixação.
Material da face ativa	PEEK natural	Material declarado para a face ativa.
Material da janela de LEDs	PEI	Material declarado para a janela dos LEDs.
Peso	54,8 g	Valor informado no conjunto de dados do produto.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente declarada.
Grau de proteção	IP68; IP69K	Graus de proteção listados na ficha; observar condições de ensaio e instalação do fabricante.
Certificado UL	Ta 0...40 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A039; arquivo UL E174191	Dados UL declarados; Ta indicada para esta certificação não deve ser confundida com a faixa de temperatura ambiente do produto.

Displays e elementos de operação
Indicador de estado de comutação	4 LEDs amarelos, posicionados a cada 90°	Indicação visual de estado especificada.
LED de ajuste	1 LED vermelho	Auxílio visual de ajuste indicado na ficha.
Auxílio de ajuste ótico	Sim	Recurso declarado pelo fabricante.

Dados de confiabilidade e fornecimento
MTTF	1058 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil em qualquer condição.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Material incluído	2 porcas de fixação	Acessórios incluídos declarados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a saída é de comutação PNP/NPN.

Conexões

Elétrica Conector macho M12 integrado, codificação A, 3 contatos dourados. Alimentação DC de 10...30 V. Saída normalmente aberta PNP/NPN; verificar pinagem e configuração de fios no datasheet e compatibilidade elétrica da entrada do controlador.

Processo Conexão mecânica por corpo cilíndrico roscado M18 x 1; montagem embutida. Não há conexão de processo por tubulação informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP compatível com saída PNP/NPN e alimentação DC dentro de 10...30 V	✓	As características de saída e alimentação estão dentro dos valores especificados; validar pinagem e tipo de entrada do CLP.
Instalação com suporte ou alojamento M18 x 1 para montagem embutida	✓	A rosca e o tipo de montagem correspondem às características declaradas.
Aplicação que requer comunicação por IO-Link ou outro protocolo digital	✗	A ficha informa saída de comutação PNP/NPN e não declara protocolo digital.
Circuito alimentado exclusivamente em AC ou acima de 30 V DC	✗	A tensão de operação informada é 10...30 V DC.
Detecção pretendida a distância superior ao alcance nominal de 8 mm	✗	O alcance de detecção especificado é 8 mm; a distância real de comutação é 8 ± 10% de Sr.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IGT205, M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN, IP68/IP69K

Confirme que o ponto de instalação aceita corpo M18 x 1, montagem embutida e comprimento de 70 mm.
Verifique que o alvo e a distância de instalação são compatíveis com a faixa de detecção e consulte o fator de correção correspondente ao material do alvo.
Fixe o sensor com as duas porcas fornecidas e não exceda o torque máximo declarado de 50 Nm.
Conecte o conector M12 à interface elétrica compatível, conferindo no datasheet a pinagem e a configuração de fios aplicável.
Confirme que a alimentação está entre 10...30 V DC e que a entrada do controlador é compatível com a saída PNP/NPN normalmente aberta.
Energize o circuito e observe os LEDs de estado e de ajuste; valide a comutação no controlador antes da operação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, distância ou material do alvo incompatível com o alcance efetivo, ou ligação elétrica incorreta.	Meça a alimentação nos terminais, confira a pinagem no datasheet e verifique distância, montagem e fator de correção do material do alvo.
A entrada do controlador permanece acionada quando se espera estado desligado.	Incompatibilidade entre a entrada do controlador e a saída PNP/NPN ou efeito da corrente residual da saída.	Confirme o tipo de entrada e a configuração de saída; compare a corrente residual máxima de 0,6 mA com os requisitos da entrada.
Comutação instável ou ponto de detecção diferente do esperado.	Alvo instalado próximo do limite de trabalho, variação do ponto de comutação ou fator de correção do material.	Meça a distância de trabalho, identifique o material do alvo e compare os valores com Sr, histerese e fator de correção especificados.
O sensor não é reconhecido após conexão ao sistema.	Conector M12, pinagem, configuração de fios ou interface elétrica não correspondentes à instalação.	Verifique o encaixe e a codificação do conector, consulte o esquema elétrico do datasheet e confirme compatibilidade com a entrada do controlador.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGT205 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGT205 e em que tipo de aplicação ele é indicado?

É um sensor indutivo para detecção sem contato, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. A seleção deve considerar alvo metálico, alcance e interface elétrica.

Que tipo de saída e conector esse sensor usa?

A saída é normalmente aberta PNP/NPN e a conexão elétrica é um conector M12 integrado com 3 contatos dourados. Confirme a pinagem e a compatibilidade com a entrada do controlador no datasheet.

O produto acompanha algum acessório?

Sim. A ficha informa a inclusão de duas porcas de fixação.

Posso usar o IGT205 para detectar plástico ou outros materiais não metálicos?

A ficha identifica o produto como sensor indutivo e não especifica detecção de materiais não metálicos. Não selecione essa função sem confirmação do fabricante.

Ele funciona em alimentação AC ou acima de 30 V DC?

Não conforme a faixa de operação informada: o sensor requer alimentação de 10...30 V DC. A ficha não declara operação em AC ou acima de 30 V DC.

O sensor está alimentado, mas não detecta o alvo; o que verifico antes de substituir?

Confira a distância e o material do alvo, o fator de correção, a montagem e a alimentação. Verifique também a pinagem e o estado dos LEDs antes de concluir que o sensor falhou.

A saída aciona a entrada do CLP de forma instável; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a entrada do CLP e a saída PNP/NPN ou sensibilidade à corrente residual. Compare os requisitos da entrada com os valores da ficha e revise a ligação elétrica.

Como decidir entre o IGT205 e outro sensor indutivo?

Escolha o IGT205 quando forem compatíveis montagem embutida M18 x 1, alcance de 8 mm, saída PNP/NPN normalmente aberta e conector M12. Se a instalação exigir outro alcance, interface ou formato mecânico, selecione uma versão cujas especificações atendam a esses requisitos.

Como instalar e ajustar o sensor?

Monte-o no alojamento M18 x 1 sem exceder 50 Nm de torque e conecte o M12 conforme o esquema elétrico do datasheet. Use os LEDs de estado e de ajuste para verificar a comutação na instalação.

O conector M12 significa que o sensor usa IO-Link?

Não. A ficha declara saída de comutação PNP/NPN e não informa IO-Link ou outro protocolo digital; o formato do conector, por si só, não confirma suporte a protocolo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; o IGT205 é identificado como sensor indutivo na ficha.

Alcance de detecção

Distância nominal de detecção declarada para a aproximação do alvo.

Montagem embutida

Configuração de instalação indicada para o corpo do sensor na aplicação.

Distância real de comutação usada como referência para tolerâncias e histerese na ficha.

Grau de proteção IP

Classificação de proteção do invólucro declarada pelo fabricante; deve ser considerada conforme as condições de uso e ensaio aplicáveis.
