Sensor Indutivo IFM IGT204 M18 8mm

Pré-visualizar: IGT204 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 8mm PNP NF

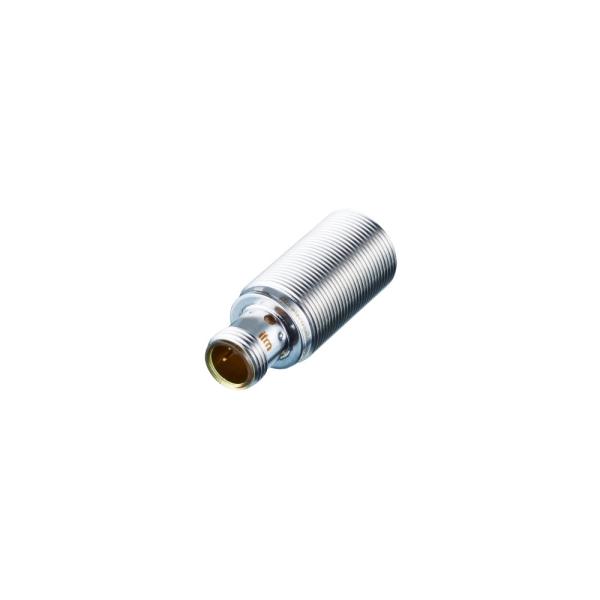

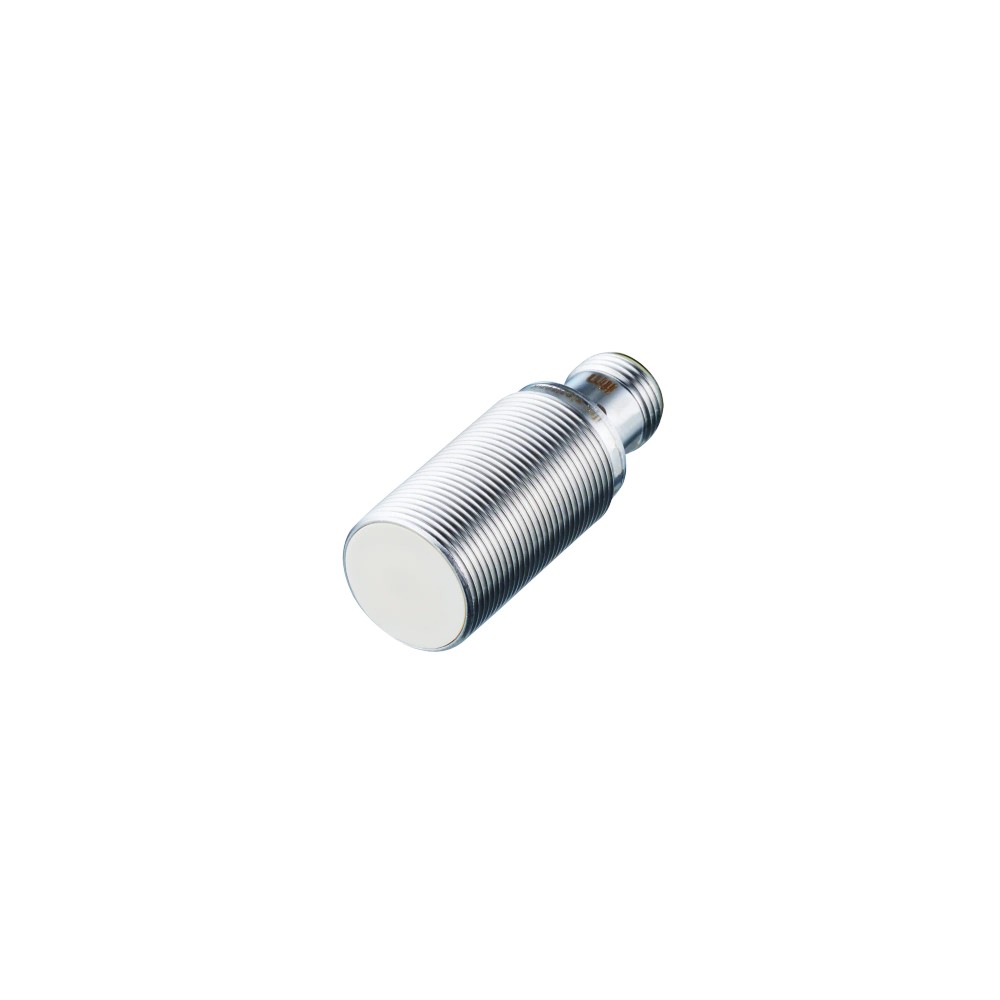

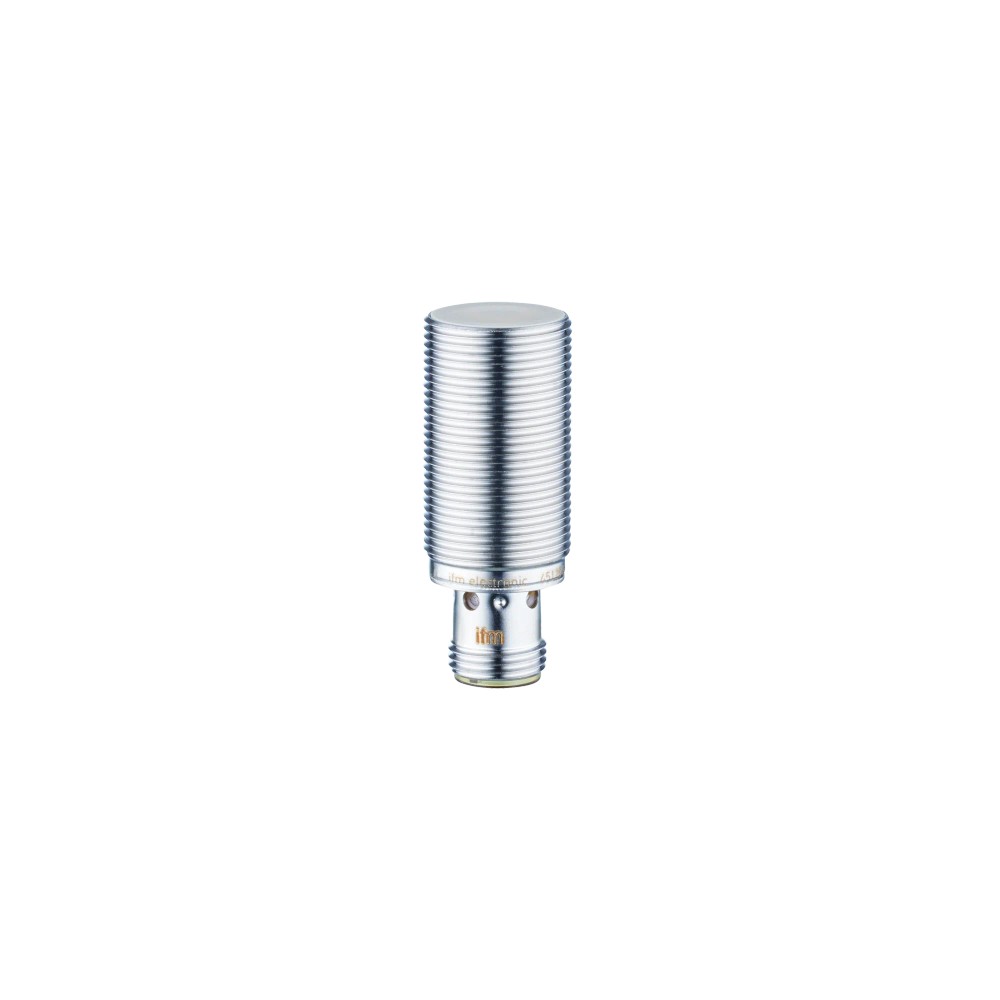

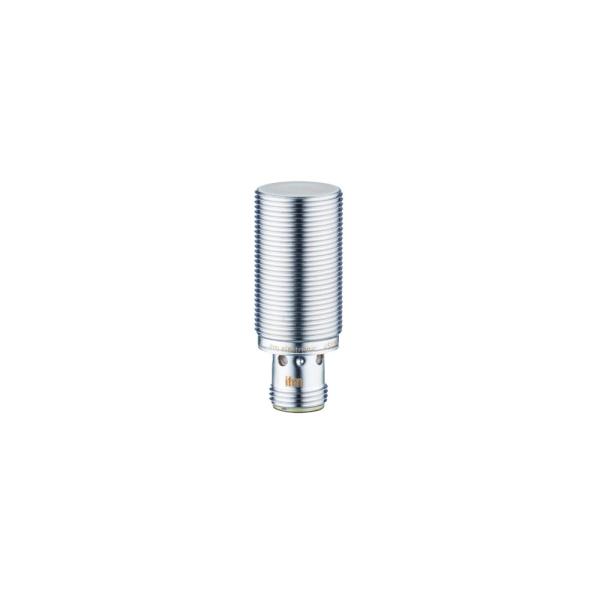

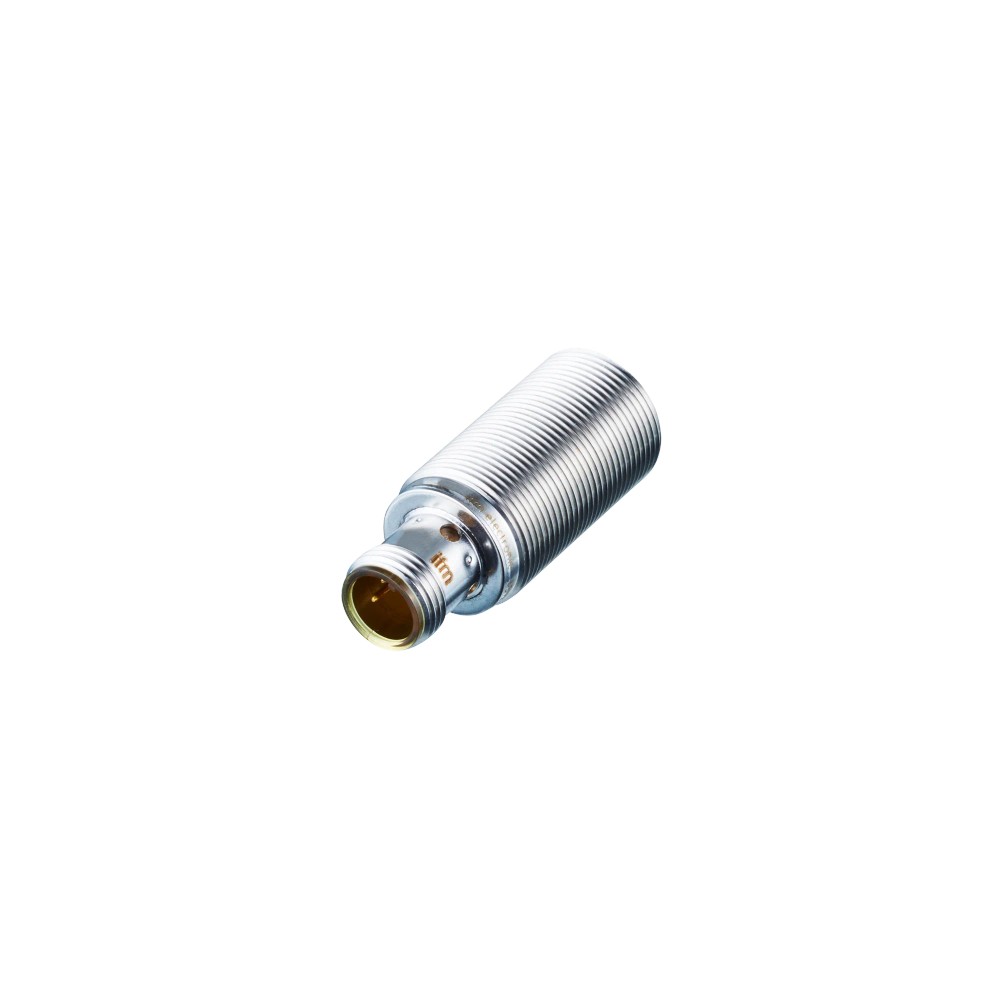

IGT204 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 8mm PNP NF

Imagem meramente ilustrativa

R$ 776,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT204
EAN: 4021179102339
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IGT204 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 8mm PNP NF"

Destaques do Produto

Alcance nominal

8 mm

Tipo de saída

PNP, normalmente fechada

Montagem

Embutida; rosca M18 x 1

Conexão elétrica

M12, codificação A, 3 contatos

Tensão de operação

10 a 30 V DC

Ambiente

0 a 100 °C; IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGT204 M18 x 1, alcance de 8 mm, PNP normalmente fechado, conexão M12

O IFM IGT204 é um sensor indutivo para detectar objetos metálicos sem contato, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Tem alcance nominal de 8 mm, saída PNP normalmente fechada e montagem embutida. Seu invólucro é de aço inoxidável 316L, com proteção IP68 e IP69K e faixa de temperatura ambiente de 0 a 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	8 mm; montagem embutida
Saída	PNP, normalmente fechada
Alimentação	10 a 30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Rosca e comprimento	M18 x 1; 45 mm
Proteção	IP68 e IP69K
Temperatura ambiente	0 a 100 °C
Frequência de comutação	600 Hz
Materiais principais	Invólucro em aço inoxidável 316L; face ativa em PEEK natural

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações de áreas higiênicas e processos de limpeza periódicos, conforme aplicação informada pelo fabricante.
Instalações que exijam montagem embutida em rosca M18 x 1, alcance nominal de 8 mm e saída PNP normalmente fechada.
Ambientes cuja temperatura ambiente esteja entre 0 e 100 °C e que requeiram os graus de proteção IP68 e IP69K.

⚠ Considere outro se precisa de:

Não selecionar quando o sistema exigir saída normalmente aberta: a ficha identifica a saída como normalmente fechada.
Não selecionar para uma entrada de controlador que não aceite saída PNP; confirme o tipo de entrada antes da ligação.
Não usar como solução de detecção de objetos não metálicos por princípio indutivo; a ficha especifica um sensor indutivo e não declara detecção desses materiais.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção indutiva em áreas higiênicas e processos de limpeza periódicos; a ficha informa proteção IP68 e IP69K.
Pode ser considerado para detectar alvos metálicos em uma montagem embutida M18 x 1, desde que a distância de trabalho e o material do alvo sejam validados com os fatores de correção da ficha. Essa é uma possibilidade de aplicação, não uma condição específica de processo certificada.
A temperatura ambiente declarada é de 0 a 100 °C; para a certificação UL, a ficha apresenta Ta de 0 a 40 °C. Verifique qual condição se aplica à instalação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGT204 M18 x 1, alcance de 8 mm, PNP normalmente fechado, conexão M12, verifique estes pontos:

Escolha o IGT204

Quando a aplicação requer detecção indutiva com montagem embutida M18 x 1, alcance nominal de 8 mm, saída PNP normalmente fechada, alimentação de 10 a 30 V DC e conexão M12 de 3 contatos.

Avalie outra configuração

Busque outro sensor se o circuito exigir saída normalmente aberta ou uma saída que não seja PNP. Para alcance, montagem, conexão ou condições ambientais diferentes, compare os requisitos com o datasheet do modelo pretendido; a ficha disponível não especifica alternativas de modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação indicada na ficha do produto.
Aplicação declarada	Áreas higiênicas e processos de limpeza periódicos	Aplicação informada pelo fabricante.
Marca	IFM	Identificação do fabricante.
Modelo / SKU / part number	IGT204	Código de identificação do produto.
GTIN	4021179102339	Código comercial informado no anúncio.
Categoria	Sensor indutivo	Categoria do produto no catálogo.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado na ficha.
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor máximo indicado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Corrente máxima constante da saída DC	100 mA	Limite máximo constante informado para a saída.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Classe de proteção	II	Classificação elétrica informada pelo fabricante.
Fontes de alimentação	Limited Voltage/Current	Designação indicada na ficha.

Saídas e detecção
Função de saída	Normalmente fechada	Estado de saída informado para o produto.
Saída de comutação	PNP	Tipo de saída elétrica.
Alcance de detecção	8 mm	Alcance nominal informado.
Distância de trabalho	0 a 6,48 mm	Faixa indicada na ficha; consulte as condições de instalação do fabricante.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação e tolerância especificados.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação informada em relação à distância real de comutação.
Histerese	1 a 20 % de Sr	Faixa especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material informados na ficha; afetam a distância de detecção.
Frequência de comutação DC	600 Hz	Frequência de comutação indicada para operação DC.

Conexões elétricas
Conexão	1 x M12, codificação A	Conexão elétrica especificada.
Contatos	3, dourados	Quantidade e acabamento indicados na ficha.
Número de fios	3 fios	Informação indicada nos dados básicos do anúncio.

Condições ambientais e proteção
Temperatura ambiente	0 a 100 °C	Faixa de operação ambiente informada.
Certificado UL Ta	0 a 40 °C	Faixa Ta indicada para a certificação UL; não substitui a faixa geral de temperatura ambiente.
Grau de proteção	IP68 e IP69K	Graus de proteção indicados; observe as condições de ensaio e instalação do fabricante.
EMC – ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de imunidade informados para descarga eletrostática.
EMC – HF irradiado	EN 61000-4-3: 10 V/m	Nível informado para campo eletromagnético irradiado.
EMC – Burst	EN 61000-4-4: 2 kV	Nível informado para transientes rápidos.
EMC – AF com fio	EN 61000-4-6: 10 V	Nível informado para perturbação conduzida.
Emissão EMC	EN 55011, classe B	Classe de emissão indicada na ficha.

Dados mecânicos e materiais
Dimensões / rosca	M18 x 1; comprimento 45 mm	Dimensão construtiva informada.
Tipo de montagem	Embutido	Condição de instalação indicada.
Invólucro	Aço inoxidável 1.4404 / 316L	Material do corpo indicado pelo fabricante.
Face ativa	PEEK natural	Material da face ativa.
Janela dos LEDs	PEI	Material indicado para a janela dos indicadores.
Porcas de fixação	Aço inoxidável 1.4404 / 316L	Material das porcas de fixação.
Torque máximo de aperto	50 Nm	Limite máximo indicado na ficha; consulte as instruções do fabricante para montagem.
Peso	44,9 g	Peso especificado no conjunto de dados do produto.
Material incluído	2 porcas de fixação	Itens incluídos conforme a ficha.
Característica dos contatos	Banhados a ouro	Acabamento dos contatos informado pelo fabricante.

Displays e elementos de operação
Indicador de status	4 LEDs amarelos de status de chaveamento	Indicação visual informada na ficha.

Dados de confiabilidade e conformidade
MTTF	1134 anos	Valor informado na ficha; não representa garantia nem vida útil garantida.
Número do arquivo UL	E174191	Identificador de arquivo UL informado.
Número de aprovação UL	A001	Identificador de aprovação informado.
NCM	8536.50.90	Código fiscal informado no catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha. A saída informada é de comutação PNP, normalmente fechada.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; saída PNP normalmente fechada; alimentação de 10 a 30 V DC. Verifique se a entrada do dispositivo receptor aceita sinal PNP e consulte o datasheet para a identificação dos pinos antes de ligar.

Processo Rosca de montagem M18 x 1, instalação embutida. Não é informada uma conexão de processo sanitária específica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP e alimentação de 10 a 30 V DC	✓	A ficha informa saída PNP e tensão de operação de 10 a 30 V DC; confirme a atribuição dos pinos no datasheet.
Circuito que exige saída normalmente aberta	✗	A função de saída indicada para o IGT204 é normalmente fechada.
Montagem em alojamento roscado M18 x 1 com instalação embutida	✓	A rosca e o tipo de montagem informados são M18 x 1 e embutido; respeite as condições de instalação do fabricante.
Aplicação que exige comunicação IO-Link ou outro protocolo digital	✗	A ficha não especifica protocolo digital; informa saída de comutação PNP.
Ambiente com temperatura ambiente entre 0 e 100 °C	✓	Essa é a faixa de temperatura ambiente indicada na ficha.
Aplicação com objetos não metálicos como alvo de detecção	✗	O produto é indutivo e a ficha não declara detecção de materiais não metálicos.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGT204 M18 x 1, alcance de 8 mm, PNP normalmente fechado, conexão M12

Confirme que o alojamento mecânico aceita rosca M18 x 1 e montagem embutida.
Verifique que a alimentação disponível está dentro de 10 a 30 V DC e que a entrada receptora aceita saída PNP normalmente fechada.
Confirme a distância de detecção requerida e aplique os fatores de correção correspondentes ao material do alvo.
Instale o sensor respeitando as instruções do fabricante e o torque máximo informado de 50 Nm; não exceda esse limite.
Conecte o cabo ou conector M12 de codificação A e 3 contatos conforme a identificação de pinos no datasheet.
Energize o circuito e verifique o estado dos LEDs de chaveamento e a resposta da entrada receptora durante a aproximação do alvo.

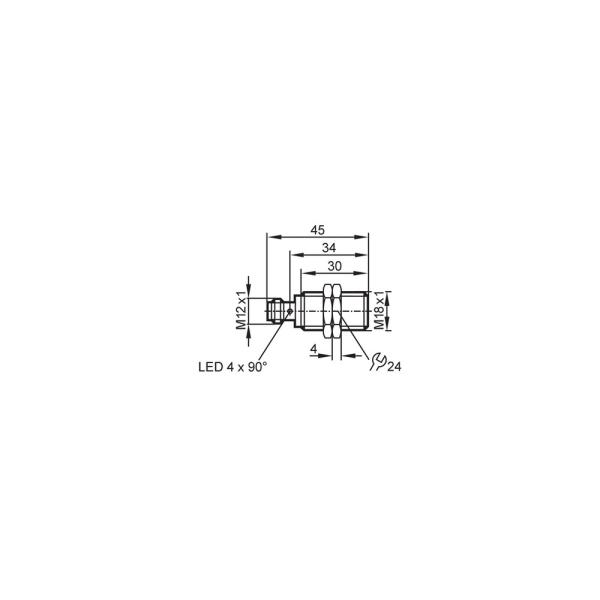

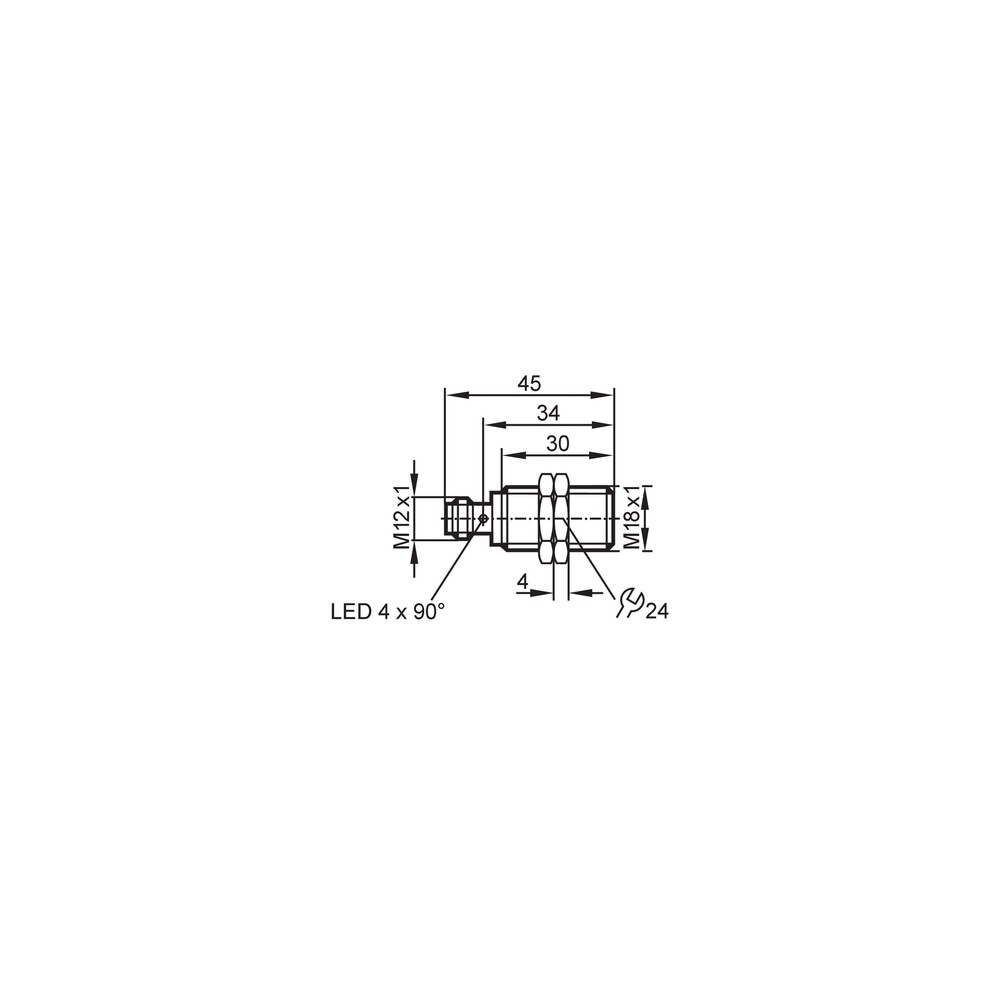

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação em aço inoxidável 1.4404 / 316L

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado ao aproximar o alvo.	Alimentação fora da faixa, incompatibilidade entre saída PNP e entrada receptora, ligação incorreta ou alvo fora da distância útil.	Meça a alimentação nos terminais, confirme que a entrada aceita PNP e confira a ligação de pinos no datasheet; teste o alvo dentro da distância de trabalho e considere o fator de correção do material.
O sensor indica comutação, mas o estado lógico recebido pelo controlador parece invertido.	A função de saída é normalmente fechada e pode não corresponder à lógica esperada pelo circuito.	Compare o estado de saída sem alvo e com alvo com a lógica configurada na entrada; confirme no esquema do sistema se era necessária uma função normalmente aberta.
Detecção instável ou distância menor que a esperada para o alvo.	Material do alvo com fator de correção inferior a 1, montagem ou posicionamento inadequado, ou distância acima da faixa de trabalho.	Identifique o material do alvo, consulte o fator de correção correspondente e verifique posição e distância em relação aos dados do sensor.
Falha ou intermitência após conexão elétrica.	Contato M12 sem conexão adequada, atribuição de pinos incorreta ou condição de curto-circuito/sobrecarga no circuito.	Desenergize o circuito, inspecione o conector e o cabeamento, confirme a atribuição dos pinos no datasheet e verifique alimentação e carga conectada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGT204 (português) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGT204 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato. O fabricante o indica para áreas higiênicas e processos de limpeza periódicos.

Ele funciona com qual tensão e tipo de entrada?

Opera com 10 a 30 V DC e tem saída PNP normalmente fechada. O dispositivo receptor precisa aceitar esse tipo de saída.

O que vem junto com o sensor?

A ficha informa 2 porcas de fixação. A embalagem é indicada como uma peça; não há cabo listado como incluído.

Posso usar o IGT204 em uma entrada que exige saída normalmente aberta?

Não, a função de saída informada é normalmente fechada. Se o circuito exigir normalmente aberta, selecione uma configuração compatível com essa lógica.

Este sensor detecta alvos não metálicos?

A ficha identifica o produto como sensor indutivo e não declara detecção de materiais não metálicos. Para esse tipo de alvo, confirme a tecnologia de detecção necessária antes da seleção.

O sensor acende, mas o controlador não recebe a mudança; o que verifico?

Verifique se a entrada aceita PNP, a atribuição dos pinos M12 e a alimentação dentro da faixa especificada. Também confira se o alvo está na distância de trabalho adequada ao seu material.

A detecção fica instável ou abaixo da distância esperada; preciso trocar o sensor?

Não necessariamente. Confira primeiro o material do alvo e seu fator de correção, o posicionamento e a distância; a ficha informa fatores diferentes para aço, aço inoxidável, latão, alumínio e cobre.

Quando escolher o IGT204 em vez de outro sensor?

Escolha-o quando a aplicação exigir montagem embutida M18 x 1, saída PNP normalmente fechada e alcance nominal de 8 mm. Se o circuito exigir outra lógica de saída ou outra interface, compare com o datasheet da alternativa.

Como faço a instalação elétrica do conector M12?

Use um conector M12 de codificação A com 3 contatos e consulte o datasheet para a identificação dos pinos. Confirme antes da energização que a alimentação e a entrada receptora são compatíveis.

Qual torque devo respeitar na montagem?

A ficha indica torque máximo de aperto de 50 Nm. Siga também as instruções de montagem do fabricante para a instalação específica.
