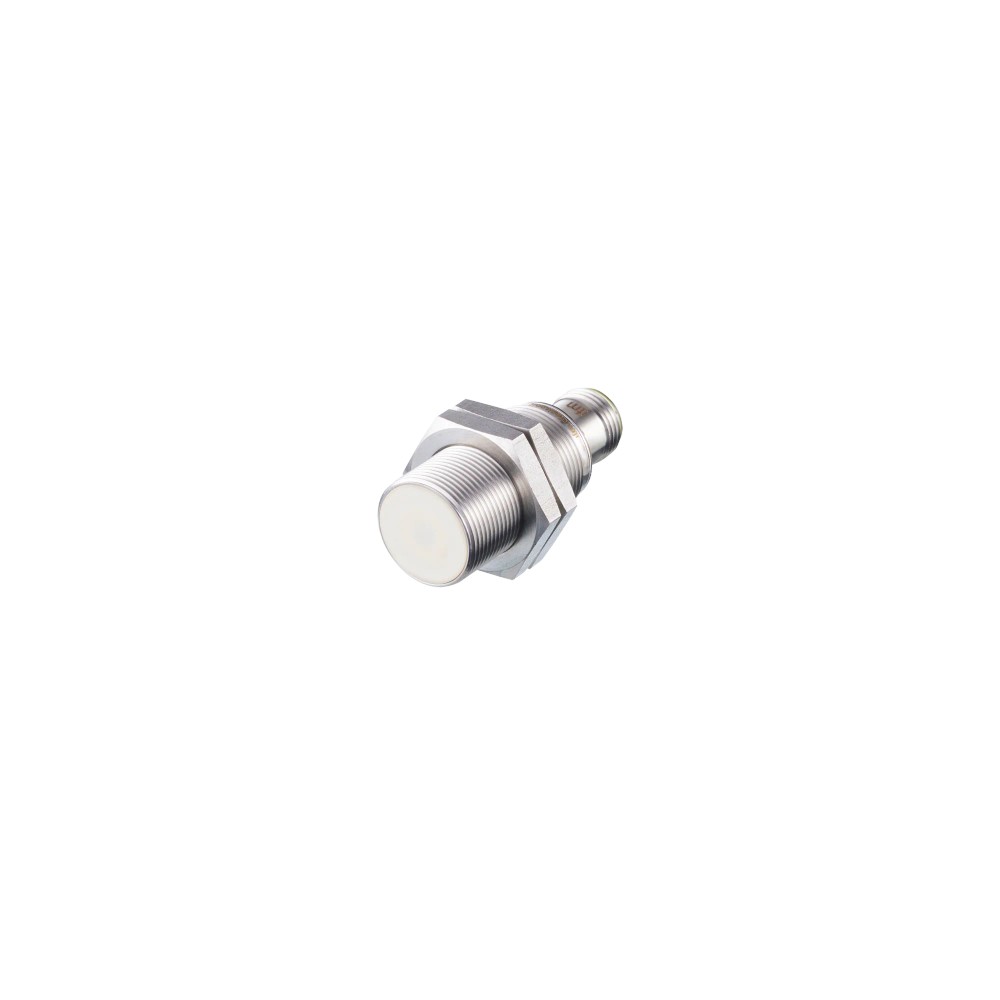

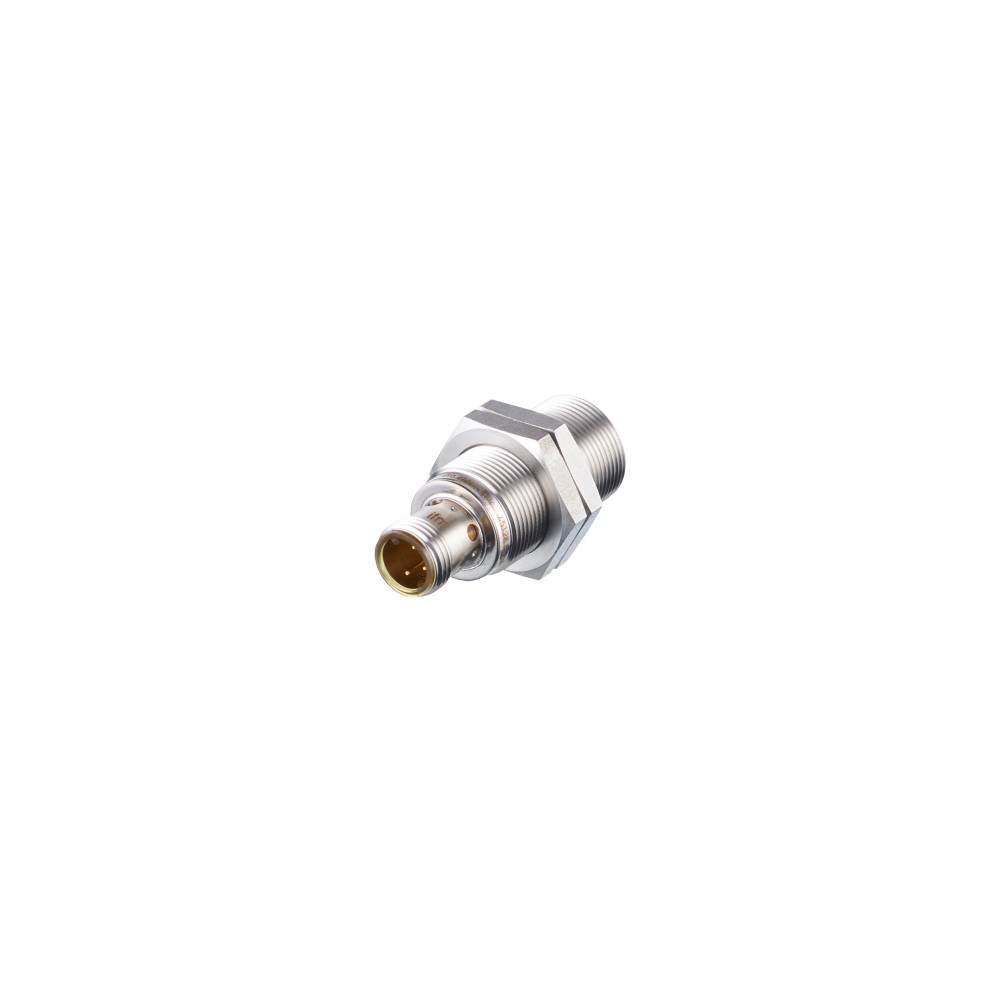

IGT203 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 PNP 8mm

Imagem meramente ilustrativa

R$ 776,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT203
EAN: 4021179102322
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 8...mais

Fechar menu

Saiba mais sobre: "IGT203 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 PNP 8mm"

Destaques do Produto

Alcance de detecção

8 mm

Tipo de saída

PNP normalmente aberto

Alimentação

10...30 V DC

Conexão elétrica

M12, 3 contatos

Rosca de montagem

M18 x 1

Proteção

IP68 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IGT203 para áreas higiênicas, M18 x 1, PNP normalmente aberto, alcance de 8 mm

O IFM IGT203 é um sensor indutivo cilíndrico para detectar objetos metálicos sem contato, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 30 V DC e tem grau de proteção IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance nominal	8 mm; montagem embutida
Saída	PNP, normalmente aberto
Alimentação	10...30 V DC
Conexão elétrica	Conector M12, codificação A, 3 contatos
Formato e rosca	Cilíndrico, M18 x 1
Grau de proteção	IP68 / IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	600 Hz
Comprimento	45 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em instalações com interface PNP e entrada compatível com saída normalmente aberta.
Aplicações em áreas higiênicas e processos de limpeza periódicos, conforme aplicação informada pelo fabricante.
Montagem embutida em suporte compatível com rosca M18 x 1, respeitando alcance nominal de 8 mm e faixa ambiente de 0...100 °C.

⚠ Considere outro se precisa de:

Aplicações que exijam saída NPN ou normalmente fechada, pois a ficha especifica saída PNP normalmente aberta.
Aplicações cuja alimentação não esteja na faixa especificada de 10...30 V DC.
Aplicações que exijam alcance superior a 8 mm ou frequência de comutação superior a 600 Hz.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção de objetos metálicos em áreas higiênicas submetidas a processos de limpeza periódicos; confirmar alcance, material-alvo e condições reais de instalação antes da aplicação.
Possibilidade de uso: monitoramento de presença ou posição de peças metálicas em máquinas com entrada compatível com saída PNP normalmente aberta. Essa possibilidade decorre do princípio indutivo e deve ser validada na aplicação.
A operação deve permanecer dentro da faixa ambiente de 0...100 °C e considerar o alcance nominal de 8 mm, os fatores de correção do material-alvo e a montagem embutida.
A ficha não especifica um protocolo de comunicação digital nem condições químicas detalhadas de limpeza; verificar com o fabricante a compatibilidade com agentes e ciclos específicos.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IGT203 para áreas higiênicas, M18 x 1, PNP normalmente aberto, alcance de 8 mm, verifique estes pontos:

Escolha o IGT203 quando

A instalação exigir detecção indutiva embutida, rosca M18 x 1, saída PNP normalmente aberta, alimentação de 10...30 V DC e alcance nominal de 8 mm. A ficha também identifica uso em áreas higiênicas e limpeza periódica.

Avalie outra configuração quando

O circuito exigir saída NPN ou normalmente fechada, alimentação fora de 10...30 V DC, distância de detecção acima de 8 mm ou frequência de comutação acima de 600 Hz. Confirme também se a entrada do controlador aceita uma saída PNP.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional indicada na ficha.
Modelo / SKU / Part number	IGT203	Identificador do produto.
GTIN	4021179102322	Código global de identificação informado no anúncio.
Aplicação	Áreas higiênicas; processos de limpeza periódicos	Aplicações indicadas na ficha do produto.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado para o sensor.
Classe de proteção	II	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuito	Sim; por impulso	Tipo de proteção informado para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Certificações EMC	EN 61000-4-2 ESD (4 kV CD / 8 kV AD); EN 61000-4-3 HF irradiado (10 V/m); EN 61000-4-4 Burst (2 kV); EN 61000-4-6 AF com fio (10 V); EN 55011 classe B	Ensaios e classe EMC listados na ficha.
Certificação UL	Ta 0...40 °C; Enclosure Type 1; Limited Voltage/Current; aprovação UL A001; arquivo UL E174191	Dados UL fornecidos na ficha; a faixa Ta indicada refere-se a esta certificação.

Saídas e detecção
Função de saída	PNP, normalmente aberto	Estado e tipo da saída de comutação especificados.
Alcance de detecção	8 mm; montagem embutida	Alcance nominal informado.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação e tolerância declarados.
Distância de trabalho	0...6,48 mm	Faixa de trabalho indicada na ficha.
Frequência de comutação DC	600 Hz	Frequência máxima de comutação especificada.
Corrente máxima constante da saída DC	100 mA	Limite constante informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Queda máxima declarada na saída de comutação.
Histerese	1...20 % de Sr	Histerese relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação expressa como percentual de Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material indicados na ficha; afetam a distância de detecção.

Conexões e indicação
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo de conexão e contatos especificados.
Indicador de estado	Status de chaveamento: 4 LEDs amarelos	Indicação visual de estado informada na ficha.

Condições ambientais
Temperatura ambiente	0...100 °C	Faixa de operação indicada para o sensor.
Grau de proteção	IP68; IP69K	Graus de proteção declarados; não substituem a validação das condições de montagem e limpeza.

Dados mecânicos e materiais
Formato	Cilíndrico, forma construtiva roscada	Construção física indicada.
Rosca	M18 x 1	Designação da rosca de montagem.
Comprimento	45 mm	Dimensão longitudinal informada.
Montagem	Embutida	Tipo de montagem especificado.
Material do invólucro e porcas	Aço inoxidável 1.4404 / 316L	Materiais identificados na ficha.
Material da face ativa	PEEK natural	Material identificado para a face ativa.
Material da janela dos LEDs	PEI	Material identificado para a janela dos LEDs.
Torque máximo de aperto	50 Nm	Limite de aperto informado; não exceder este valor.
Peso	44,7 g	Massa indicada nos dados do produto.
Contatos	Banhados a ouro	Característica dos contatos elétricos informada na ficha.

Dados de confiabilidade e fornecimento
MTTF	1134 anos	Valor declarado na ficha; não representa vida útil garantida.
Acessórios incluídos	2 porcas de fixação	Conteúdo indicado para o fornecimento.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Sensor de comutação indutivo; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector macho M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta. Verifique a compatibilidade elétrica da entrada do controlador e do cabo/conector M12 antes da ligação.

Processo Não possui conexão de processo para fluido. Montagem mecânica por rosca M18 x 1, instalação embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente aberto, alimentação de 10...30 V DC e conexão M12 de 3 contatos	✓	As características elétricas e a conexão especificadas correspondem a essa configuração; confirme a pinagem no datasheet do fabricante.
Entrada que exige sinal NPN ou normalmente fechado	✗	A ficha especifica saída PNP normalmente aberta.
Montagem em alojamento roscado M18 x 1, embutida	✓	A rosca e o tipo de montagem informados são M18 x 1 e embutido.
Aplicação que exige detecção nominal acima de 8 mm	✗	O alcance nominal especificado é 8 mm.
Aplicação com ambiente entre 0 e 100 °C e limpeza periódica em área higiênica	✓	A ficha informa faixa ambiente de 0...100 °C, proteção IP68/IP69K e aplicação em áreas higiênicas com processos de limpeza periódicos; a adequação ao processo específico deve ser validada.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IGT203 para áreas higiênicas, M18 x 1, PNP normalmente aberto, alcance de 8 mm

Confirme que o circuito de entrada aceita saída PNP normalmente aberta e alimentação de 10...30 V DC.
Verifique que o suporte e a abertura de montagem correspondem à rosca M18 x 1 e ao tipo de montagem embutida.
Posicione o sensor em relação ao alvo metálico considerando o alcance de 8 mm e o fator de correção do material.
Fixe o sensor com as porcas fornecidas e não exceda o torque máximo especificado de 50 Nm.
Conecte um cabo compatível com M12, codificação A e 3 contatos; consulte o datasheet para confirmar a pinagem antes de energizar.
Energize dentro da faixa especificada e valide a comutação e a indicação pelos LEDs antes de liberar o equipamento.

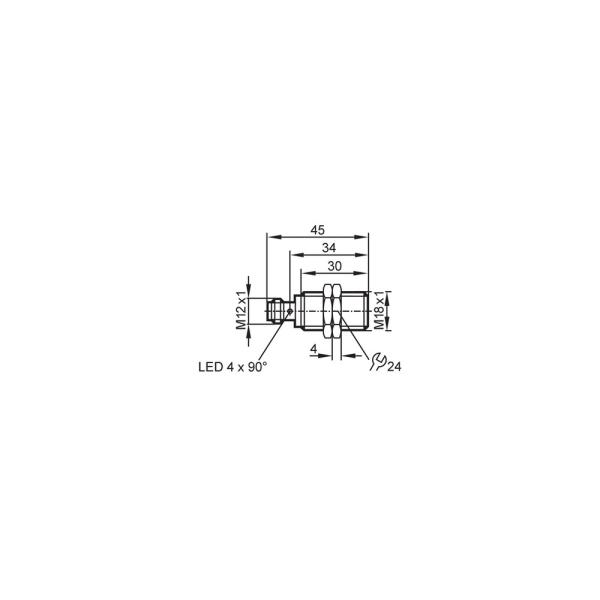

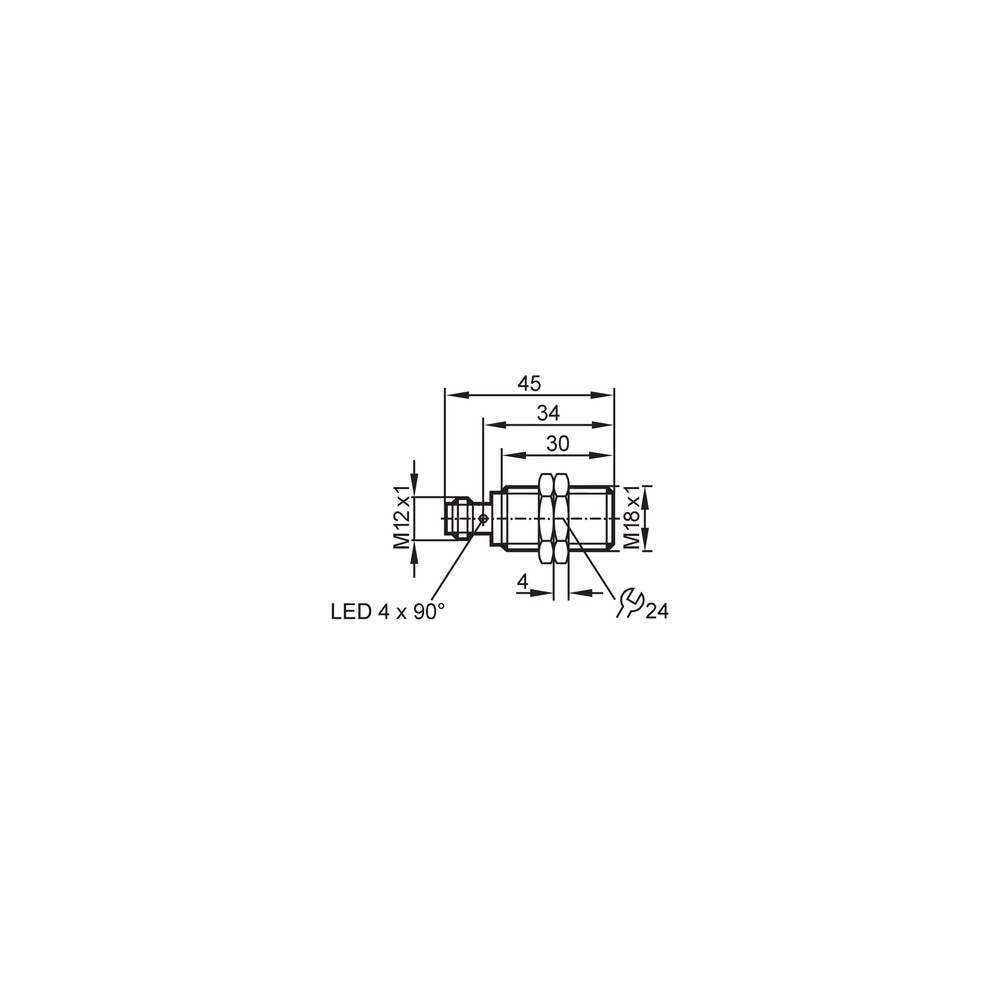

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a detecção.	Alimentação fora da faixa especificada, ligação incompatível com entrada PNP ou conexão M12 sem contato elétrico adequado.	Meça a alimentação nos terminais dentro da faixa de 10...30 V DC, confira a compatibilidade PNP e inspecione o encaixe e a pinagem conforme o datasheet.
A detecção ocorre a uma distância menor que a esperada.	Material-alvo com fator de correção inferior ao do aço, ou alvo além da distância de trabalho especificada.	Meça a distância entre a face ativa e o alvo e compare o material com os fatores de correção fornecidos na ficha.
A saída permanece acionada ou não comuta de forma consistente.	Alvo posicionado próximo ao ponto de comutação, movimento relativo ou carga/entrada incompatível com os limites da saída.	Verifique posição e estabilidade do alvo, estado dos LEDs e corrente da carga; a saída tem limite constante informado de 100 mA.
O sensor não opera após a instalação ou apresenta comportamento intermitente.	Dano ou ligação incorreta, curto-circuito, polaridade invertida ou aperto mecânico acima do limite especificado.	Desenergize o circuito, inspecione conexão e cabeamento, verifique curto e polaridade e confirme que o torque de montagem não excedeu 50 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGT203 (PT-BR) (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGT203 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato. A ficha o indica para áreas higiênicas e processos de limpeza periódicos.

Que saída e conexão elétrica ele usa?

Tem saída PNP normalmente aberta e conector M12 codificação A com 3 contatos. Confirme que a entrada do controlador aceita sinal PNP.

O que vem junto com o sensor?

A ficha informa 2 porcas de fixação como acessórios incluídos. O cabo de conexão não aparece como item incluído.

Posso usar o IGT203 em um circuito que exige saída NPN?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada NPN, selecione uma versão cuja saída corresponda à interface do circuito.

Ele serve para detectar objetos não metálicos?

A ficha o identifica como sensor indutivo e apresenta fatores de correção para metais. Não há informação que comprove detecção de alvos não metálicos.

O sensor acende, mas o CLP não recebe o sinal. O que verifico antes de trocar?

Confira se a entrada do CLP é compatível com PNP normalmente aberto e verifique alimentação, conexão M12 e pinagem no datasheet. Observe também a indicação de chaveamento pelos LEDs.

A distância de detecção ficou menor no meu alvo; o sensor pode estar com defeito?

Não necessariamente: a ficha fornece fatores de correção diferentes conforme o metal, e a distância de trabalho indicada é de 0...6,48 mm. Verifique o material e a distância real antes de substituir o sensor.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha-o quando a aplicação exigir montagem embutida M18 x 1, saída PNP normalmente aberta e alcance nominal de 8 mm. Se precisar de NPN, normalmente fechado ou maior alcance, procure uma configuração que atenda a esses requisitos.

Como faço a instalação sem danificar a rosca?

Use alojamento compatível com M18 x 1 e respeite o torque máximo de 50 Nm. Confirme a pinagem no datasheet antes de energizar.

Qual alimentação e temperatura devo considerar na aplicação?

A alimentação especificada é 10...30 V DC e a temperatura ambiente de operação é 0...100 °C. Valide também as condições específicas do processo de limpeza com o fabricante.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à carga quando acionada; deve corresponder à entrada do controlador. (Ref.: saída PNP normalmente aberta)

Normalmente aberto (NA)

Configuração em que a saída é normalmente não acionada e comuta quando a condição de detecção é atendida. (Ref.: função de saída normalmente aberta)

Alcance de detecção

Distância nominal entre a face ativa do sensor e o alvo na qual ocorre a detecção, sujeita às condições e tolerâncias da ficha. (Ref.: alcance de 8 mm)

Montagem embutida

Instalação do sensor em alojamento que permite posicionar a face ativa nivelada com o suporte, conforme a configuração prevista. (Ref.: tipo de montagem embutido)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água conforme o código IP; a adequação depende das condições reais de instalação. (Ref.: IP68 / IP69K)
