Sensor Indutivo IFM IGT202 M18

Pré-visualizar: IGT202 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 12mm PNP/NPN M12

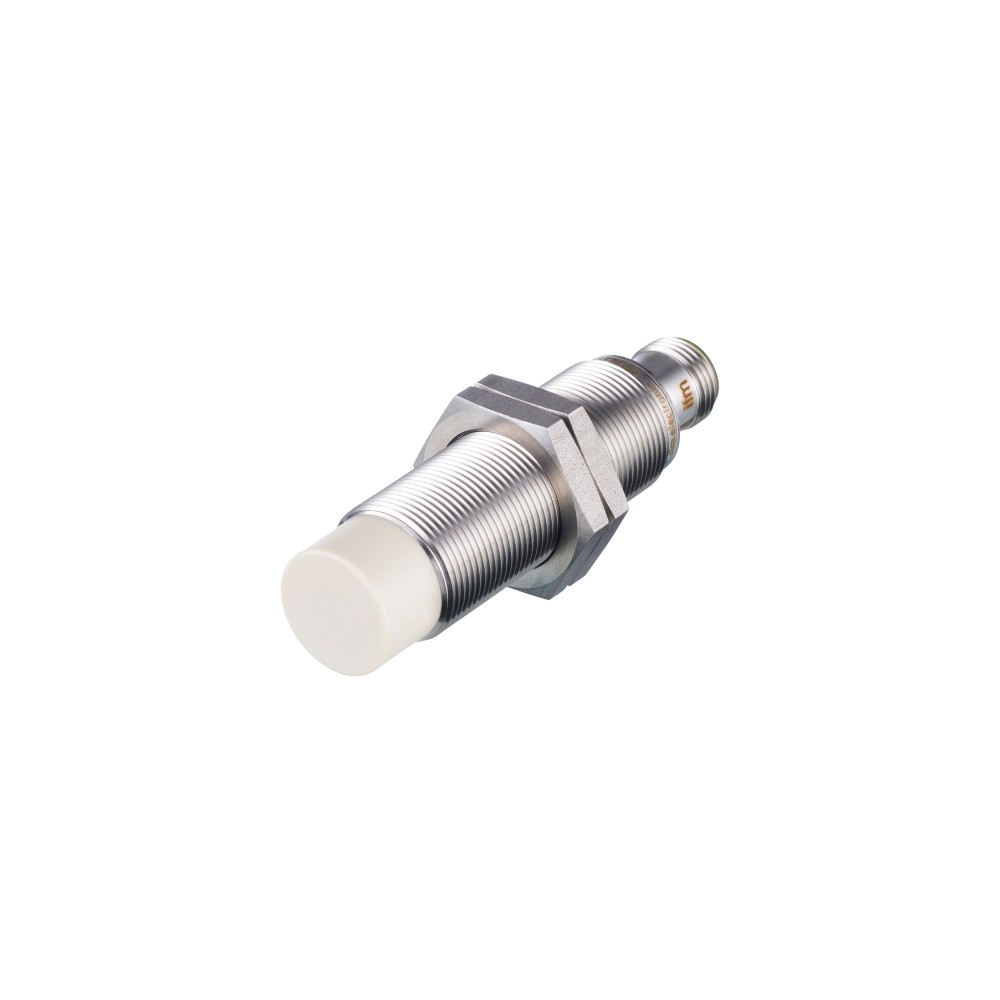

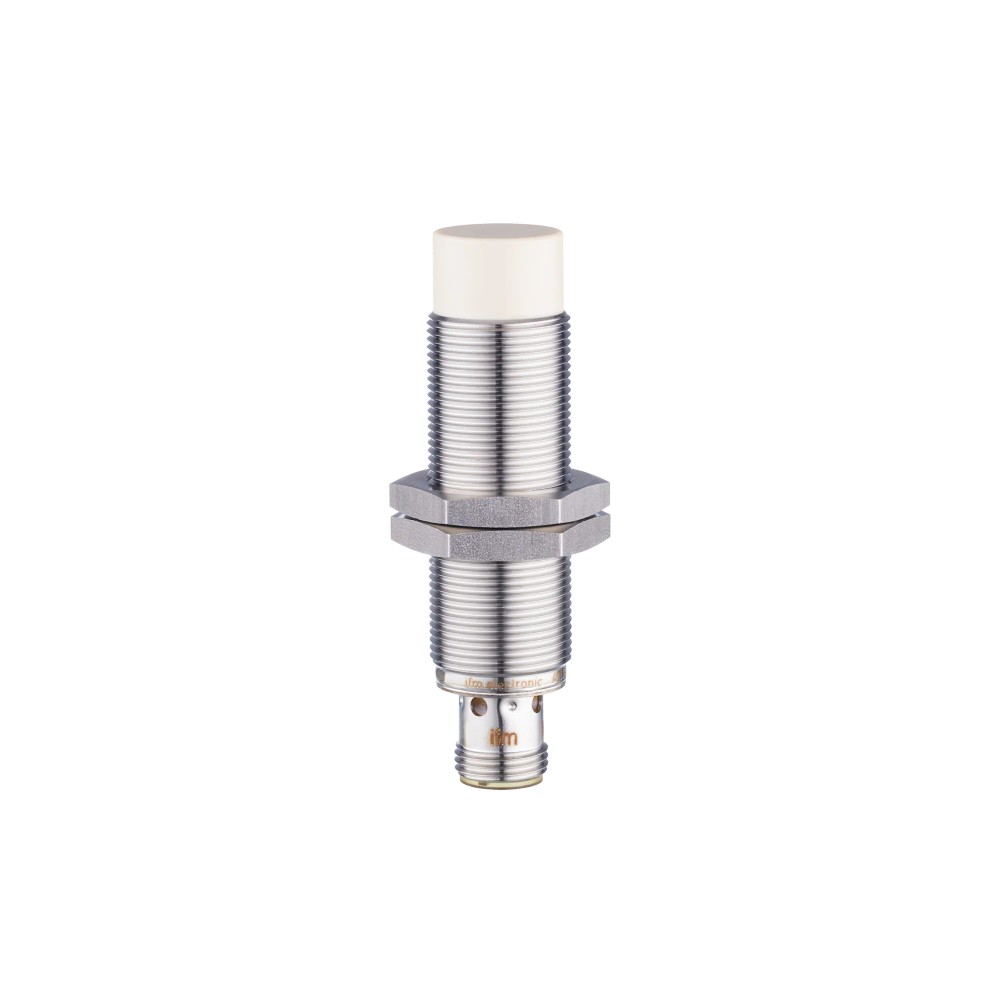

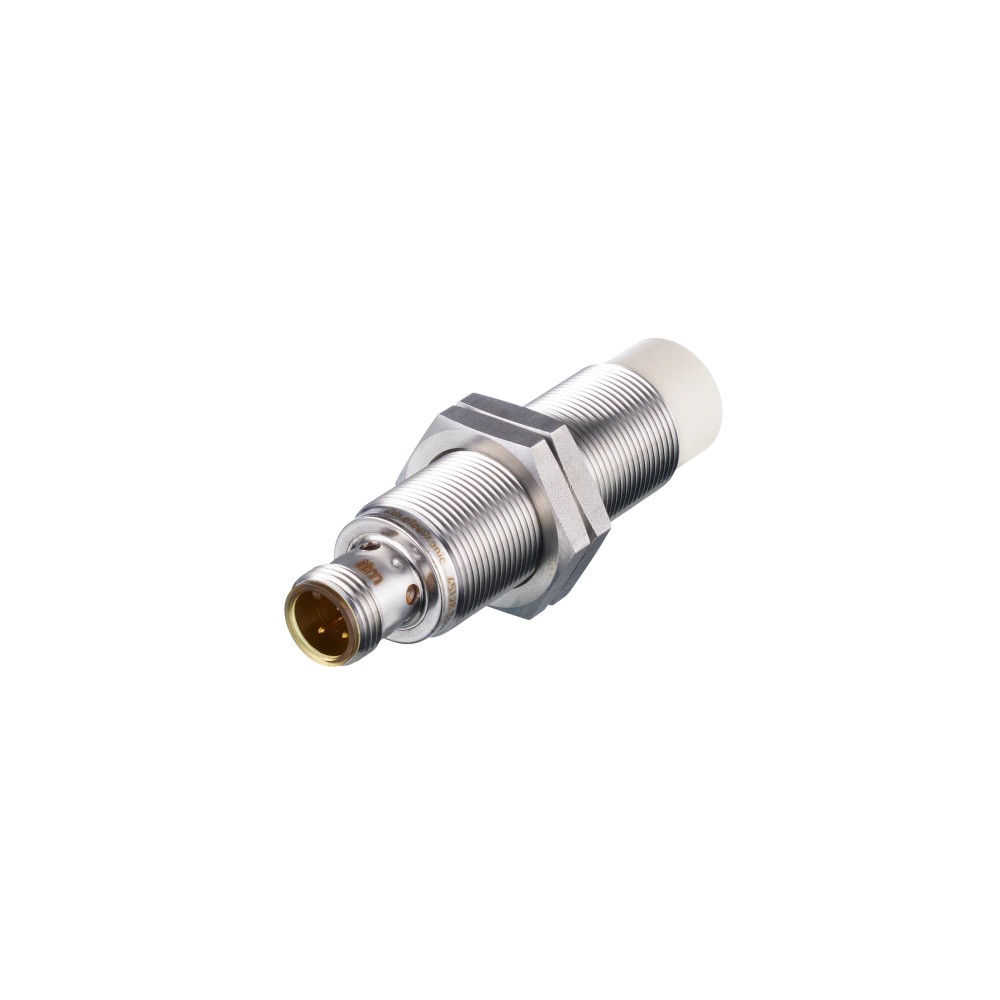

IGT202 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 12mm PNP/NPN M12

Imagem meramente ilustrativa

R$ 879,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT202
EAN: 4021179102315
NCM do produto: 85365090

Destaques do Produto Alcance nominal 12...mais

Fechar menu

Saiba mais sobre: "IGT202 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 12mm PNP/NPN M12"

Destaques do Produto

Alcance nominal

12 mm; não embutido

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Condições ambientais

IP68/IP69K; 0...100 °C

Formato

M18 x 1; comprimento de 70 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGT202 M18 x 1, alcance de 12 mm, saída PNP/NPN, conexão M12

O IFM IGT202 é um sensor indutivo para detecção sem contato de objetos metálicos, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Possui alcance nominal de 12 mm, saída normalmente aberta PNP/NPN e conexão elétrica M12. Seu invólucro M18 x 1 tem grau de proteção IP68 e IP69K, e a faixa de temperatura ambiente informada é de 0 a 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Rosca e comprimento	M18 x 1; 70 mm
Alcance de detecção	12 mm; montagem não embutida
Saída	Normalmente aberta; PNP/NPN
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Proteção	IP68; IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação DC	300 Hz
Material do invólucro	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em instalações de áreas higiênicas, conforme aplicação indicada pelo fabricante.
Aplicações com processos periódicos de limpeza, respeitando os limites de temperatura e proteção informados.
Sistemas DC que aceitem saída normalmente aberta PNP ou NPN e conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

Não selecionar para detectar materiais não metálicos como alvo indutivo; a ficha identifica o produto como sensor indutivo, sem especificar detecção desses materiais.
Não instalar como sensor embutido: a montagem indicada é não embutida.
Não usar fora da alimentação de 10...30 V DC ou da faixa ambiente de 0...100 °C indicada.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção indutiva em áreas higiênicas sujeitas a processos periódicos de limpeza; respeitar a faixa ambiente de 0...100 °C e os graus de proteção especificados.
Possibilidade de aplicação: detecção de alvos metálicos em máquinas ou equipamentos com interface DC PNP/NPN, desde que a montagem seja não embutida e sejam respeitados o alcance e as condições elétricas declaradas.
A ficha não informa protocolo digital nem certificação específica para uma indústria ou processo sanitário; validar os requisitos da instalação no datasheet e com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGT202 M18 x 1, alcance de 12 mm, saída PNP/NPN, conexão M12, verifique estes pontos:

Escolha o IGT202 quando

A instalação exigir sensor indutivo M18 x 1, alcance nominal de 12 mm, montagem não embutida, saída normalmente aberta PNP/NPN e conexão M12.

Verifique a interface antes da compra

Confirme que a entrada do controlador aceita o tipo de saída configurado, que a alimentação está entre 10 e 30 V DC e que o cabo/conector corresponde à M12 codificação A com 3 contatos.

Considere outro formato ou tecnologia quando

A montagem precisar ser embutida, o alvo não for apropriado para detecção indutiva, o alcance exigido diferir de 12 mm ou as condições elétricas e ambientais ficarem fora dos limites especificados. A ficha não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Modelo	IGT202	Referência do fabricante indicada no anúncio.
Aplicação declarada	Áreas higiênicas; processos de limpeza periódicos	Aplicações descritas na ficha do produto.
Características especiais	Contatos banhados a ouro; alcance aumentado; auxílio de ajuste ótico	Recursos indicados na ficha; não substituem a validação de instalação.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Valor máximo informado na ficha.
Classe de proteção elétrica	II	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Condição de proteção descrita pelo fabricante.

Saídas e chaveamento
Função elétrica	PNP/NPN	Tipos de saída indicados na ficha; verificar a interface e configuração necessárias.
Saída	Normalmente aberta	Estado funcional declarado.
Número de fios	2 fios; 3 fios	Opções informadas nos dados do anúncio; consultar o datasheet para a ligação correspondente.
Corrente de saída mínima	2 mA, somente em operação com 2 fios	Aplicável exclusivamente à operação de 2 fios.
Corrente residual máxima	0,6 mA	Valor máximo declarado.
Corrente constante máxima da saída DC	100 mA	Limite informado para a saída de chaveamento DC.
Queda de tensão máxima da saída DC	2,8 V	Valor máximo informado para a saída.
Frequência de comutação DC	300 Hz	Frequência de comutação declarada.

Detecção e desvios
Alcance de detecção	12 mm	Alcance nominal indicado.
Distância real de comutação Sr	12 ± 10 % mm	Tolerância declarada para a distância real de comutação.
Distância de trabalho	0...9,72 mm	Faixa indicada na ficha.
Histerese	1...20 % de Sr	Valor expresso como percentual da distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Desvio relativo à distância real de comutação Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material indicados na ficha; considerar ao avaliar o alcance efetivo.

Conexões elétricas
Conexão	1 x M12; codificação A; 3 contatos dourados	Tipo de conexão elétrica informado.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa operacional declarada.
Grau de proteção	IP68; IP69K	Graus de proteção especificados pelo fabricante.
Certificação UL	Ta 0...40 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A039; arquivo UL E174191	Condições e identificadores UL descritos na ficha; observar a faixa Ta própria dessa certificação.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e referências de compatibilidade eletromagnética registrados na ficha.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão de montagem mecânica.
Dimensões	M18 x 1; comprimento L = 70 mm	Dimensões gerais declaradas.
Tipo de montagem	Não embutido	Requisito de instalação especificado.
Material do invólucro	1.4404, aço inoxidável / 316L	Material declarado para o corpo.
Material da face ativa	PEEK natural	Material declarado para a face ativa.
Materiais adicionais	Janela de LEDs: PEI; porcas de fixação: 1.4404, aço inoxidável / 316L	Materiais descritos na ficha.
Torque de aperto máximo	50 Nm	Limite máximo informado para o aperto.
Peso	52,7 g	Massa indicada no dataset técnico.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

Displays e elementos de operação
Status de chaveamento	4 LEDs amarelos, a cada 90°	Indicação visual de estado descrita na ficha.
Ajuste adicional	1 LED vermelho	Elemento de indicação informado.
Auxílio de ajuste ótico	Sim	Recurso de auxílio ao ajuste declarado.

Dados de identificação e confiabilidade
Marca	IFM	Fabricante informado.
SKU e part number	IGT202	Identificadores do produto.
GTIN	4021179102315	Identificador comercial informado.
MTTF	1359 anos	Valor informado no dataset; não representa garantia nem vida útil assegurada.
NCM	8536.50.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; a ficha informa saída de chaveamento PNP/NPN.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC. Verificar no datasheet a atribuição dos pinos e o esquema de ligação antes de energizar.

Processo Conexão mecânica por rosca M18 x 1; montagem não embutida. Não é indicada uma conexão de processo sanitária específica na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada DC de controlador compatível com saída de chaveamento PNP, com alimentação dentro de 10...30 V DC	✓	A ficha especifica saída PNP/NPN e alimentação DC de 10...30 V; confirme a configuração e a ligação conforme o datasheet.
Entrada DC de controlador compatível com saída de chaveamento NPN, com alimentação dentro de 10...30 V DC	✓	A ficha especifica saída PNP/NPN; confirme a configuração da saída e a interface elétrica do controlador.
Instalação mecânica com rosca M18 x 1 e montagem não embutida	✓	Essas são as dimensões e o tipo de montagem declarados para o sensor.
Alimentação fora da faixa de 10...30 V DC	✗	A tensão indicada na ficha é 10...30 V DC.
Montagem embutida	✗	A ficha identifica a instalação como não embutida.
Uso de protocolo IO-Link ou outro protocolo digital	✗	A ficha não especifica protocolo digital; informa saída de chaveamento PNP/NPN.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGT202 M18 x 1, alcance de 12 mm, saída PNP/NPN, conexão M12

Confirme que a aplicação requer detecção indutiva, montagem não embutida e as dimensões mecânicas M18 x 1.
Verifique a distância entre o sensor e o alvo considerando o alcance nominal, a distância de trabalho e o fator de correção do material.
Fixe o sensor com as porcas fornecidas e não ultrapasse o torque máximo de 50 Nm.
Conecte o cabo ou acessório compatível com M12, codificação A e 3 contatos; consulte o datasheet para identificar os pinos.
Confira a compatibilidade da entrada PNP/NPN e mantenha a alimentação dentro de 10...30 V DC antes de energizar.
Após a ligação, observe os LEDs de status e o auxílio de ajuste ótico para verificar a comutação durante o teste funcional.

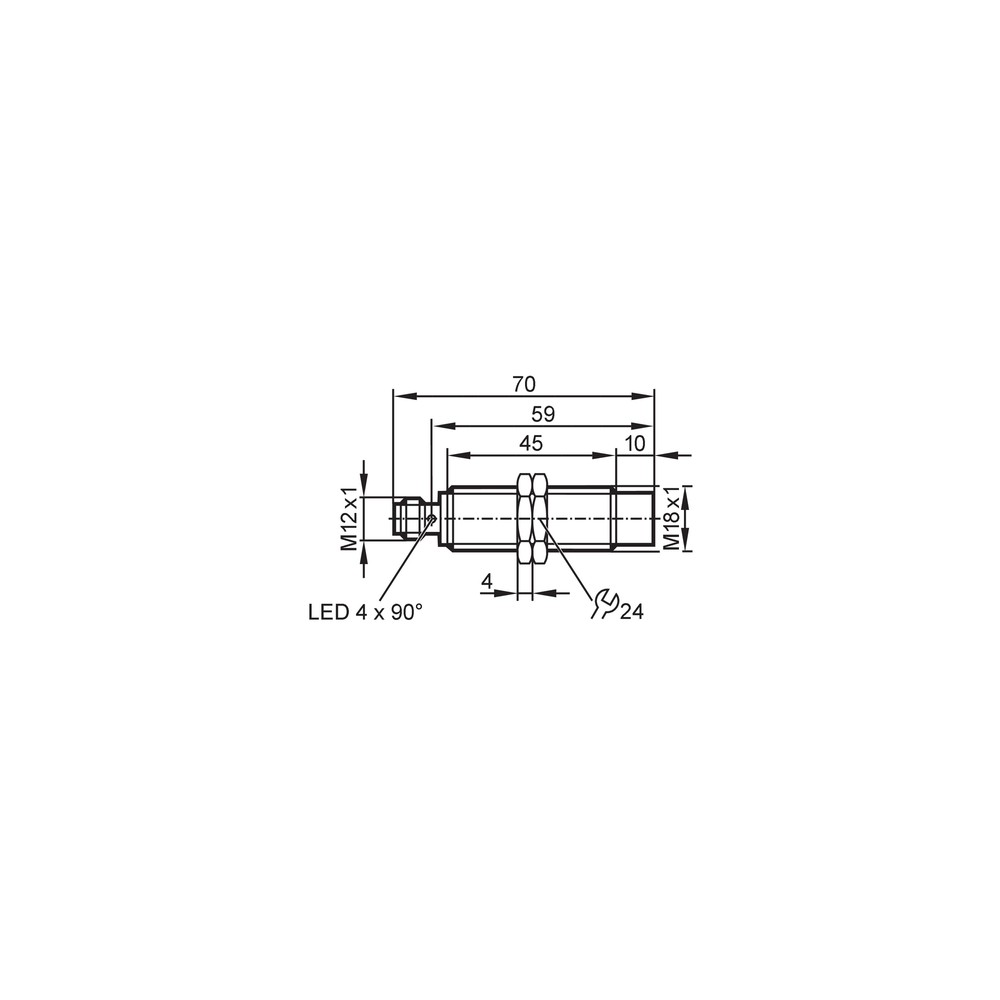

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, montagem diferente da configuração não embutida ou fator de correção do material reduzindo o alcance efetivo.	Verifique o afastamento e o material do alvo; compare a instalação com os limites e fatores do datasheet e observe o LED de status.
O controlador não reconhece a saída do sensor.	Tipo de entrada PNP/NPN incompatível com a ligação feita ou identificação incorreta dos contatos M12.	Confirme a entrada do controlador, a alimentação e o esquema de pinos no datasheet antes de alterar a ligação.
A comutação ocorre de forma instável ou em uma distância diferente da esperada.	Variação do ponto de comutação, histerese ou fator de correção do material do alvo.	Meça a distância de acionamento em aproximação e afastamento e compare com os valores de Sr, histerese e fator de correção da ficha.
O sensor deixa de operar após a instalação ou apresenta aquecimento anormal.	Alimentação fora da faixa especificada, curto-circuito ou sobrecarga na saída.	Desenergize o circuito, confira a tensão de alimentação e inspecione a ligação e a carga da saída conforme os limites do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGT202 em português (Datasheet) Desenho em escala do IFM IGT202 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGT202 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato. A ficha o indica para áreas higiênicas e processos de limpeza periódicos.

O IGT202 funciona com entrada PNP e NPN?

A ficha informa saída PNP/NPN normalmente aberta. Verifique a configuração e a compatibilidade da entrada do controlador antes da ligação.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. Não indica cabo ou outro acessório incluído.

Este sensor serve para instalação embutida?

Não: a montagem especificada é não embutida. Para uma instalação embutida, selecione um sensor cuja ficha declare esse tipo de montagem.

Posso usar o IGT202 fora da faixa de 10 a 30 V DC?

Não, a faixa de tensão de operação informada é de 10...30 V DC. Confira a alimentação do circuito antes de conectar o sensor.

O sensor está ligado, mas não detecta o alvo; o que verifico antes de trocar?

Verifique a distância, o material do alvo e a montagem não embutida. Considere também os fatores de correção por material indicados no datasheet.

A saída parece incompatível com o CLP; o que devo conferir?

Confirme se a entrada do CLP é compatível com a ligação PNP ou NPN usada e confira a pinagem M12 no datasheet. Verifique também a alimentação dentro da faixa especificada.

Devo comprar um kit ou o sensor avulso?

A ficha identifica o produto como sensor e informa duas porcas de fixação incluídas, mas não descreve kits nem acessórios adicionais. Se a instalação exigir cabo ou outro componente, confirme sua disponibilidade separadamente.

Quando escolher este sensor em vez de outro modelo?

Escolha o IGT202 quando a aplicação exigir formato M18 x 1, alcance nominal de 12 mm, montagem não embutida e saída PNP/NPN. Se qualquer requisito divergir, compare as especificações de outro modelo com a aplicação.

Como faço a instalação e o ajuste inicial?

Fixe o sensor sem exceder 50 Nm, conecte conforme a pinagem do datasheet e verifique a comutação pelos LEDs. Faça o teste considerando a distância de trabalho e o material do alvo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; a ficha especifica o IGT202 para detecção de objetos metálicos. (Ref.: tipo de produto e aplicação)

PNP/NPN

Tipos de saída de chaveamento DC que devem corresponder à entrada do controlador. (Ref.: função elétrica PNP/NPN)

Distância real de comutação usada como referência para tolerâncias e histerese. (Ref.: distância real de comutação Sr: 12 ± 10 % mm)

Histerese

Diferença entre os pontos de comutação na aproximação e no afastamento do alvo. (Ref.: 1...20 % de Sr)

Montagem não embutida

Configuração de instalação declarada para o sensor, relevante para o posicionamento mecânico e o alcance. (Ref.: tipo de montagem)
