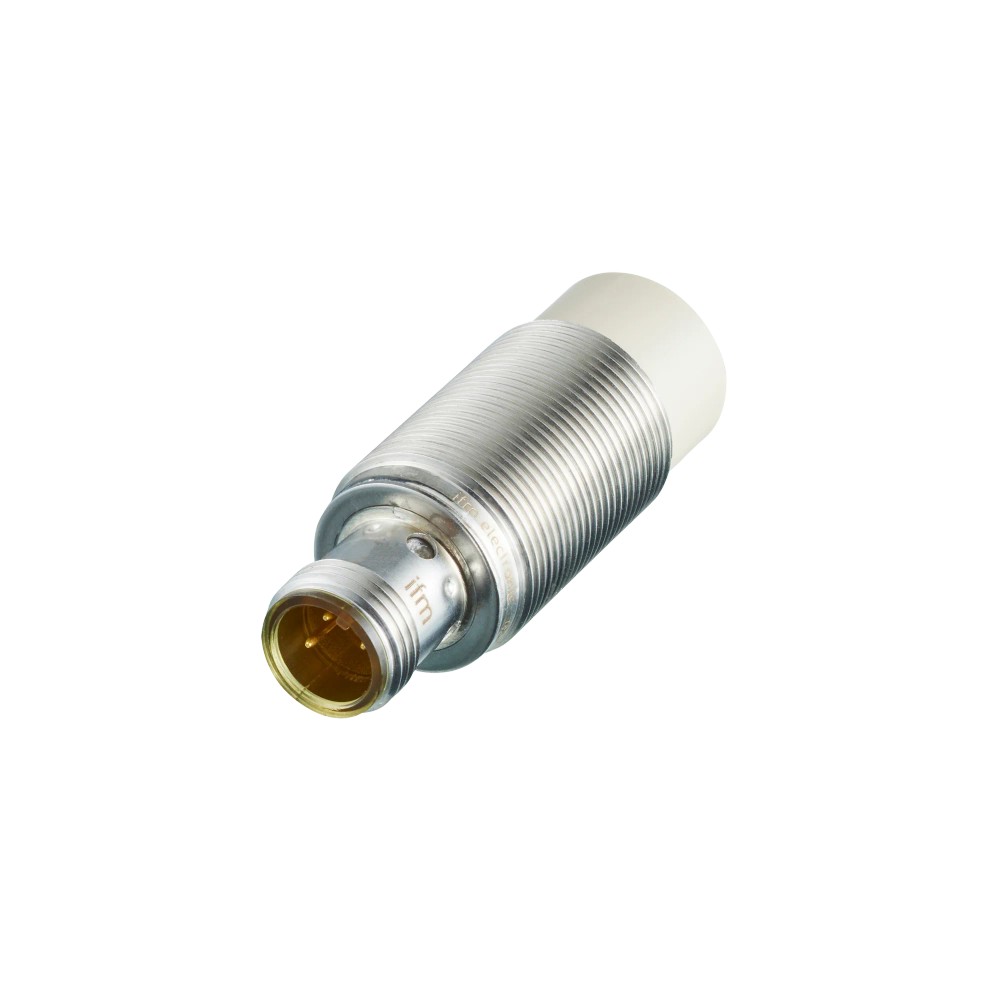

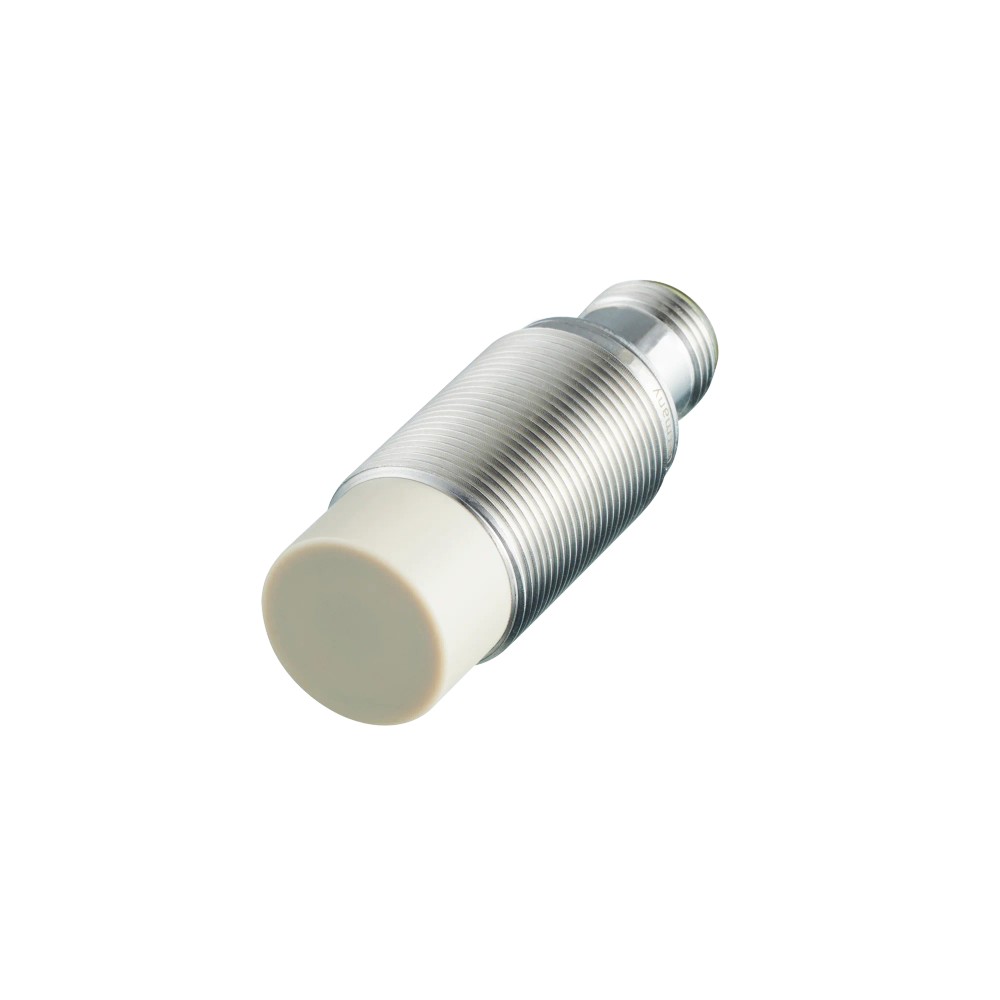

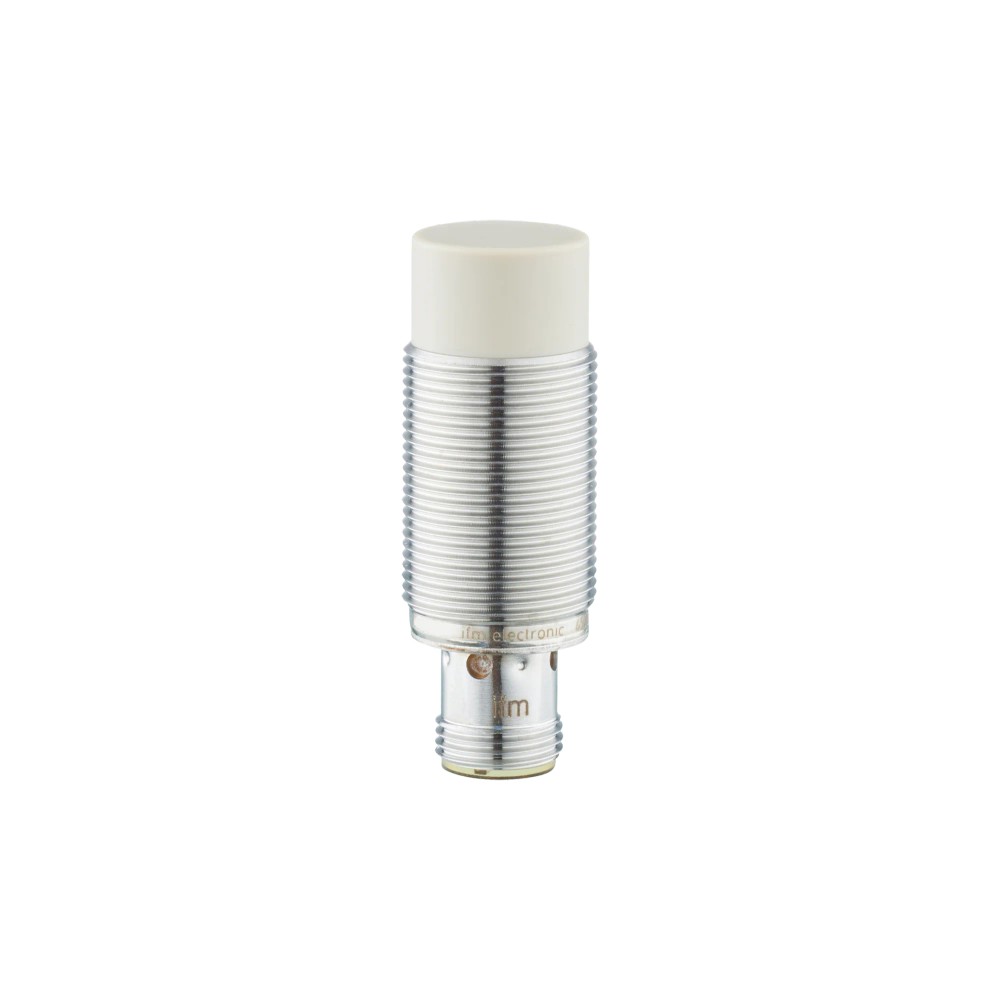

IGT201 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 12mm PNP NF

Imagem meramente ilustrativa

R$ 776,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT201
EAN: 4021179102308
NCM do produto: 85365090

Destaques do Produto Alcance nominal 12...mais

Fechar menu

Saiba mais sobre: "IGT201 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 12mm PNP NF"

Destaques do Produto

Alcance nominal

12 mm; montagem não embutida

Tipo de saída

PNP normalmente fechada

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Montagem

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque e despacho gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IGT201 M18 x 1, alcance de detecção de 12 mm, PNP normalmente fechado, M12

O ifm IGT201 é um sensor indutivo para detectar objetos metálicos sem contato, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Tem saída PNP normalmente fechada, alcance nominal de 12 mm e conexão elétrica M12 de 3 contatos. Seu invólucro é de aço inoxidável 316L e o grau de proteção informado é IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	12 mm; não embutido
Saída	PNP, normalmente fechada
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Rosca e comprimento	M18 x 1; L = 50 mm
Proteção	IP 68; IP 69K
Temperatura ambiente	0...100 °C
Frequência de comutação	300 Hz
Materiais principais	Invólucro em aço inoxidável 316L; face ativa em PEEK natural

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações compatíveis com saída PNP normalmente fechada e alimentação de 10...30 V DC.
Aplicações em áreas higiênicas e processos de limpeza periódicos, conforme indicação do fabricante.
Instalações que aceitem montagem não embutida M18 x 1, conector M12 de 3 contatos e alcance nominal de 12 mm.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito exigir saída normalmente aberta: a configuração informada para este produto é normalmente fechada.
Não selecionar para alimentação fora da faixa especificada de 10...30 V DC.
Não tratar o alcance nominal de 12 mm como distância garantida para qualquer metal; o fabricante informa fatores de correção por material.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção indutiva em áreas higiênicas e processos de limpeza periódicos; respeitar as condições de instalação e operação especificadas na folha de dados.
Pode ser considerado para detectar objetos metálicos em uma montagem M18 x 1 não embutida, desde que o alcance requerido seja validado para o material-alvo e a geometria da instalação. Esta é uma possibilidade baseada no princípio de detecção indutiva, não uma aplicação específica adicional declarada pelo fabricante.
Para alvos de aço inoxidável, latão, alumínio ou cobre, aplicar os fatores de correção informados na ficha ao avaliar a distância de detecção. A ficha não permite presumir alcance idêntico para todos os metais.
Verificar a faixa de temperatura ambiente de 0...100 °C e a compatibilidade elétrica da entrada conectada antes de colocar o sensor em operação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IGT201 M18 x 1, alcance de detecção de 12 mm, PNP normalmente fechado, M12, verifique estes pontos:

Escolha o IGT201 quando

A aplicação requer detecção indutiva, saída PNP normalmente fechada, alimentação DC de 10...30 V, conexão M12 de 3 contatos e instalação roscada M18 x 1 não embutida.

Verifique outra configuração quando

O sistema exigir saída normalmente aberta, outra tecnologia de detecção, montagem embutida ou uma conexão elétrica diferente. Confirme a compatibilidade com a entrada do controlador e com o cabo/conector antes da instalação.

Valide a distância de detecção quando

O objeto for de aço inoxidável, latão, alumínio ou cobre: a ficha informa fatores de correção específicos para esses materiais. Considere também a distância de trabalho informada de 0...9,72 mm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Aplicação indicada	Áreas higiênicas e processos de limpeza periódicos	Aplicação descrita na ficha do fabricante.
SKU / Part Number	IGT201	Código de identificação do modelo.
GTIN	4021179102308	Identificador comercial informado para o produto.
Marca	ifm electronic	Fabricante indicado na ficha.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Alimentação em corrente contínua.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Queda de tensão máxima na saída de comutação DC	2,5 V	Limite especificado para a saída.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuito	Sim, por impulso	Versão de proteção contra curto-circuito indicada.
Classe de proteção	II	Classificação informada pelo fabricante.
EMC	EN 61000-4-2 ESD (4 kV CD / 8 kV AD); EN 61000-4-3 HF irradiado (10 V/m); EN 61000-4-4 Burst (2 kV); EN 61000-4-6 AF com fio (10 V); EN 55011 classe B	Valores e referências de compatibilidade eletromagnética informados na ficha.

Saída e comutação
Função de saída	Normalmente fechada	Estado de saída especificado para o modelo.
Tipo de saída	PNP	Configuração da saída de comutação.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo especificado para a saída.
Frequência de comutação DC	300 Hz	Frequência máxima informada para comutação DC.
Distância real de comutação Sr	12 ± 10 % mm	Valor real de comutação informado pelo fabricante.
Variação no ponto de comutação	-10...10 % de Sr	Faixa de variação especificada.
Histerese	1...20 % de Sr	Faixa de histerese relativa à distância real de comutação.
Display de estado	4 LEDs amarelos	Indicação visual do status de chaveamento.

Detecção
Alcance de detecção	12 mm	Alcance nominal informado.
Montagem	Não embutido	Condição de instalação especificada; considerar o espaço de montagem indicado pelo fabricante.
Distância de trabalho	0...9,72 mm	Faixa informada na ficha.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores indicados por material; influenciam a distância de detecção.

Conexões
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Tipo e configuração do conector informados.
Número de fios	3 fios	Quantidade especificada na ficha do produto.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados pelo fabricante.
UL enclosure type	Type 1	Classificação UL indicada na ficha.
Temperatura ambiente UL	0...40 °C	Faixa certificada indicada no campo de temperatura UL.
Fontes de alimentação UL	Limited Voltage/Current	Classificação de alimentação UL informada.
Número de arquivo UL	E174191	Referência UL indicada na ficha.
Número de aprovação UL	A001	Identificador de aprovação apresentado na ficha.

Dados mecânicos e materiais
Formato	Cilíndrico roscado	Forma construtiva do sensor.
Dimensões	M18 x 1 / L = 50 mm	Rosca e comprimento informados.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material do corpo e das porcas de fixação informado.
Material da face ativa	PEEK natural	Material da face ativa indicado.
Material da janela dos LEDs	PEI	Material informado para a janela dos indicadores.
Torque máximo de aperto	50 Nm	Limite máximo especificado para o aperto.
Peso	44,2 g	Massa indicada na ficha técnica.
Material incluído	2 porcas de fixação	Itens listados como incluídos.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Confiabilidade
MTTF	1134 anos	Valor de MTTF informado pelo fabricante; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Saída discreta de comutação PNP normalmente fechada; não há protocolo de comunicação indicado na ficha.

• Compatível eletricamente com circuitos DC cuja alimentação esteja entre 10 e 30 V, desde que a entrada conectada aceite saída PNP e a corrente de saída seja respeitada.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; saída PNP normalmente fechada; alimentação de 10...30 V DC. Corrente máxima constante da saída de comutação DC: 100 mA. O esquema de ligação deve ser confirmado na folha de dados do fabricante.

Processo Conexão de processo não informada. A fixação mecânica é por corpo cilíndrico roscado M18 x 1, não embutido; não confundir essa rosca de montagem com uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador DC compatível com saída PNP normalmente fechada, dentro dos limites elétricos especificados	✓	A ficha informa saída PNP normalmente fechada e alimentação de 10...30 V DC; confirme os requisitos da entrada e os limites de corrente.
Circuito que exige saída normalmente aberta	✗	A configuração de saída deste modelo é normalmente fechada.
Montagem roscada M18 x 1 não embutida para detecção de objetos metálicos	✓	A ficha especifica formato cilíndrico roscado M18 x 1, montagem não embutida e alcance nominal de 12 mm.
Aplicação cuja alimentação esteja fora de 10...30 V DC	✗	A tensão de operação especificada é 10...30 V DC.
Conexão a cabo ou dispositivo sem conector M12 compatível	✗	O sensor possui conexão M12 codificação A, com 3 contatos; a compatibilidade física e elétrica do cabo ou dispositivo precisa ser confirmada.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IGT201 M18 x 1, alcance de detecção de 12 mm, PNP normalmente fechado, M12

Confirme que o modelo, a saída PNP normalmente fechada e a alimentação de 10...30 V DC correspondem ao circuito de controle.
Verifique a posição de montagem e o espaço para instalação não embutida, conforme as instruções do fabricante.
Fixe o sensor usando a rosca M18 x 1 e as porcas fornecidas; não exceda o torque máximo especificado de 50 Nm.
Conecte um cabo compatível com conector M12 codificação A de 3 contatos e consulte a folha de dados para identificar os contatos antes de energizar.
Ajuste a posição em relação ao alvo considerando o alcance nominal, a distância de trabalho e o fator de correção do material detectado.
Energize dentro da faixa especificada e confira a comutação e os LEDs de estado; valide o comportamento no circuito antes da operação.

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa, ligação incompatível com a saída PNP normalmente fechada, alvo fora da distância de trabalho ou material com fator de correção inferior ao aço.	Meça a alimentação nos terminais, confira a ligação com a folha de dados e verifique distância, material do alvo e indicação dos LEDs.
A entrada do controlador permanece em estado diferente do esperado.	A lógica da entrada pode não corresponder à saída normalmente fechada ou à configuração PNP do sensor.	Confirme o tipo de entrada do controlador e observe a saída durante a aproximação e o afastamento do alvo, comparando com a lógica configurada.
A detecção ocorre a uma distância menor que a esperada.	A distância efetiva pode ser reduzida pelo material do alvo, pelo posicionamento ou pela condição de montagem não embutida.	Compare o material do alvo com os fatores de correção da ficha e meça a distância real de comutação na instalação.
O estado de comutação é intermitente.	Conexão M12 mal encaixada, alimentação instável, carga acima do limite da saída ou posicionamento próximo ao ponto de comutação.	Inspecione o acoplamento do conector, verifique a tensão durante a comutação, confirme a corrente da carga e teste a posição do alvo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGT201 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGT201 e para que serve?

É um sensor indutivo da ifm para detectar objetos metálicos sem contato. O fabricante o indica para áreas higiênicas e processos de limpeza periódicos.

Qual saída e alimentação esse sensor exige?

Ele tem saída PNP normalmente fechada e opera com alimentação de 10...30 V DC. A entrada conectada deve aceitar essa configuração elétrica.

O que acompanha o produto?

A ficha lista duas porcas de fixação como material incluído. Não há cabo listado como incluído.

Ele funciona em um circuito que exige saída normalmente aberta?

Não conforme a configuração especificada para este modelo: sua saída é normalmente fechada. Para um circuito que exige normalmente aberta, selecione uma versão cuja ficha confirme essa função.

Posso usar o IGT201 com alimentação AC?

A ficha especifica alimentação DC de 10...30 V, portanto não confirma compatibilidade com alimentação AC. Não conecte a uma fonte AC com base apenas nesta ficha.

O sensor acende, mas não detecta o alvo; o que devo verificar antes de trocar?

Verifique a distância, o material do alvo e a ligação da saída PNP. A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

A entrada do controlador mostra o estado invertido; o sensor pode estar com defeito?

Nem sempre: a saída do IGT201 é normalmente fechada, e a lógica esperada pode diferir da configuração da entrada. Confirme a lógica do controlador e observe o sinal durante a aproximação e o afastamento do alvo.

Devo comprar este modelo ou uma versão normalmente aberta?

Escolha o IGT201 quando o circuito exigir PNP normalmente fechado e atender à alimentação de 10...30 V DC. Se a lógica requerida for normalmente aberta, procure uma versão cuja ficha declare essa saída.

Como escolher entre este sensor e outro com alcance diferente?

Compare o alcance nominal necessário, o material do alvo e a distância de trabalho da instalação. Para este modelo, a ficha informa 12 mm de alcance e fatores de correção por material.

Como instalar sem exceder o aperto recomendado?

Instale na rosca M18 x 1 usando as porcas fornecidas e não ultrapasse 50 Nm. Consulte a folha de dados para as instruções completas de ligação e montagem.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à carga, conforme a configuração elétrica do circuito. (Ref.: tipo de saída PNP)

Normalmente fechado

Configuração da saída indicada como normalmente fechada; a interpretação do estado deve considerar a lógica do circuito conectado. (Ref.: função de saída)

Montagem não embutida

Condição de instalação indicada para o sensor; o espaço e a montagem devem seguir as instruções do fabricante. (Ref.: montagem não embutida)

Fator de correção

Fator associado ao material do alvo que deve ser considerado ao avaliar a distância de detecção. (Ref.: fator de correção por material)

IP 69K

Grau de proteção indicado na ficha do produto; consulte a documentação do fabricante para as condições de ensaio e aplicação. (Ref.: grau de proteção IP 68; IP 69K)
