Sensor Indutivo IFM IGT200 M18

Pré-visualizar: IGT200 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 12mm PNP

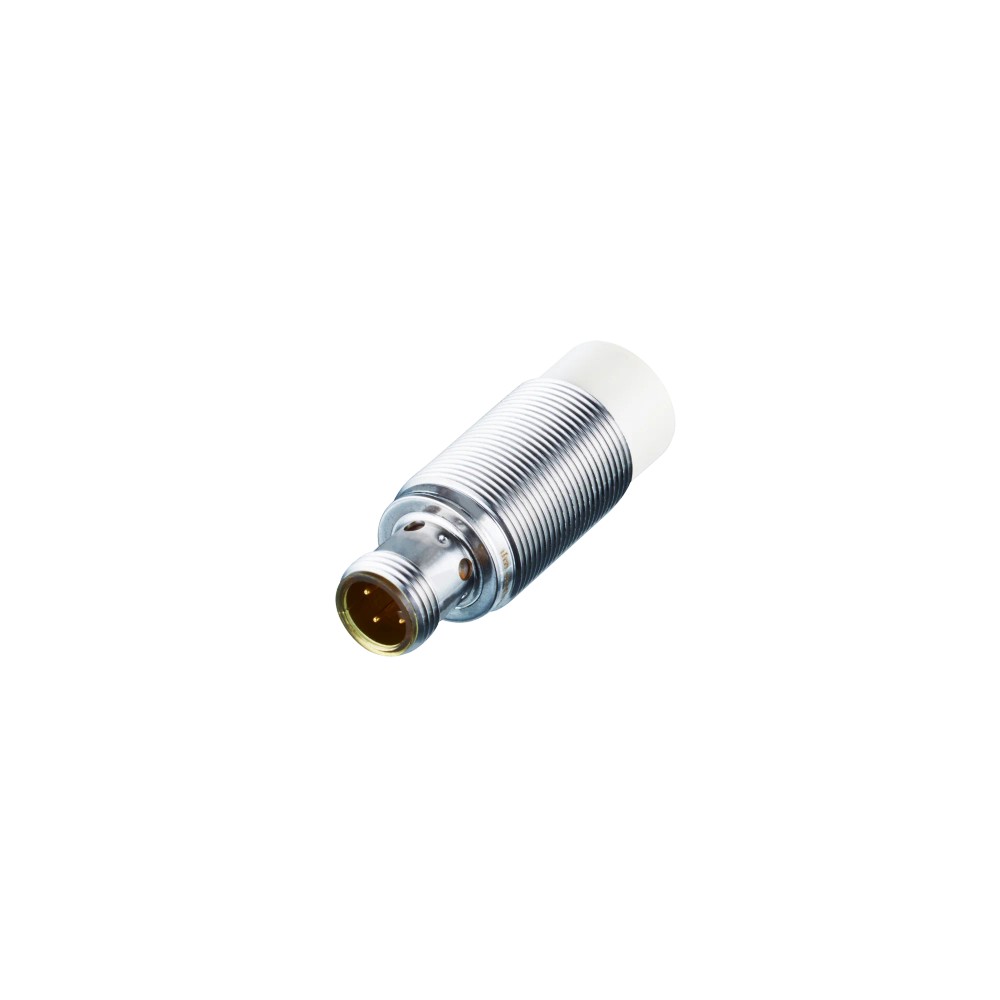

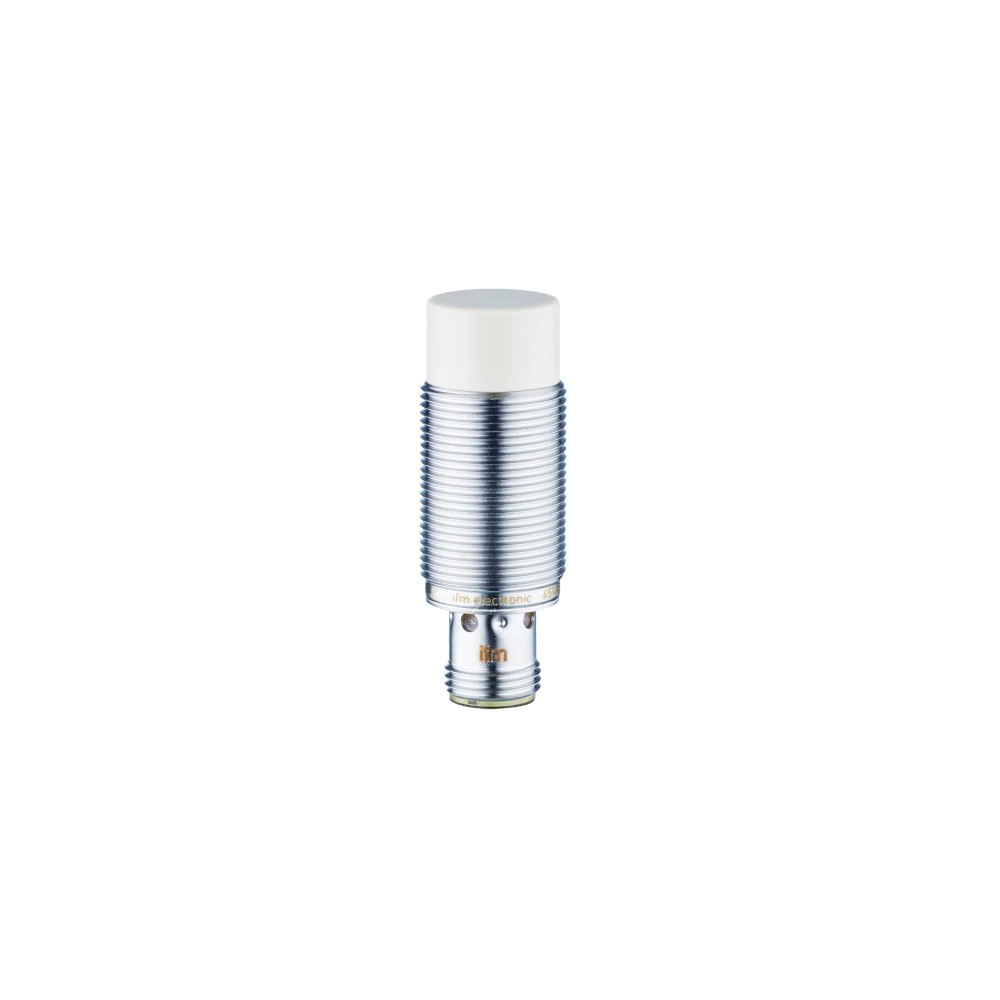

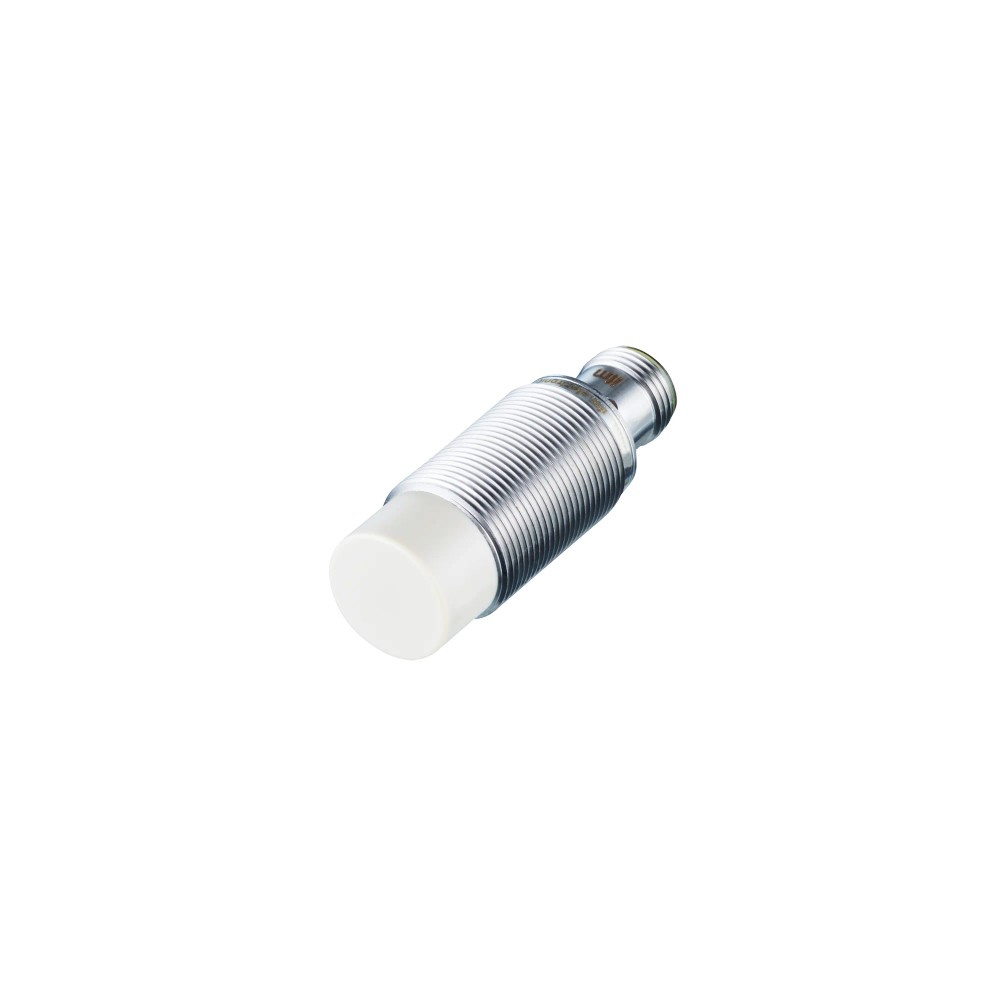

IGT200 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 12mm PNP

Imagem meramente ilustrativa

R$ 776,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT200
EAN: 4021179102292
NCM do produto: 85365090

Destaques do Produto Alcance nominal 12...mais

Fechar menu

Saiba mais sobre: "IGT200 IFM - Sensor Indutivo IFM Áreas Higiênicas M18 12mm PNP"

Destaques do Produto

Alcance nominal

12 mm; montagem não embutida

Tipo de saída

PNP, normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, A-coded, 3 contatos

Ambiente

0...100 °C; IP68/IP69K

Montagem

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IGT200, M18 x 1, alcance de 12 mm, PNP, normalmente aberto

O IFM IGT200 é um sensor indutivo para detectar objetos metálicos em aplicações de automação, incluindo áreas higiênicas e processos de limpeza periódicos. Possui alcance nominal de 12 mm, saída PNP normalmente aberta e conexão elétrica M12 de 3 contatos. Seu invólucro em aço inoxidável 316L e grau de proteção IP68/IP69K são especificados para condições de limpeza e exposição a líquidos conforme os limites do fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	12 mm; não embutido
Saída	PNP, normalmente aberta
Tensão de operação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Proteção	IP68; IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	300 Hz
Invólucro e dimensão	Aço inoxidável 316L; M18 x 1, comprimento de 50 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em instalações com alimentação DC de 10...30 V e entrada compatível com saída PNP normalmente aberta.
Aplicações em áreas higiênicas e processos de limpeza periódicos, respeitando as condições de instalação e os limites do fabricante.
Montagem em rosca M18 x 1 com espaço para instalação não embutida e distância de trabalho adequada ao alcance nominal.

⚠ Considere outro se precisa de:

Não selecione quando a entrada do sistema exigir saída NPN ou contato normalmente fechado; a configuração informada é PNP normalmente aberta.
Não selecione para alimentação fora da faixa especificada de 10...30 V DC.
Não trate o alcance de 12 mm como distância de trabalho garantida em qualquer material ou instalação: a distância de trabalho indicada é 0...9,72 mm e o fator de correção depende do metal-alvo.

APLICAÇÕES E USO

Uso especificado pelo fabricante: detecção indutiva em áreas higiênicas e processos de limpeza periódicos; a ficha informa proteção IP68/IP69K.
Detecção de objetos metálicos em instalações DC com entrada compatível com saída PNP normalmente aberta; verificar material do alvo e distância efetiva com os fatores de correção publicados.
Aplicação com montagem roscada M18 x 1 não embutida, desde que a geometria da instalação permita manter a distância de trabalho indicada e o sensor opere dentro da faixa ambiental especificada.
Possibilidade inferida: monitoramento discreto de presença ou posição de peças metálicas em máquinas. Validar distância, material do alvo, velocidade de comutação e circuito de entrada antes de aplicar.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IGT200, M18 x 1, alcance de 12 mm, PNP, normalmente aberto, verifique estes pontos:

Escolha o IGT200 quando

A aplicação exigir detecção indutiva com alcance nominal de 12 mm, saída PNP normalmente aberta, alimentação de 10...30 V DC e instalação roscada M18 x 1 não embutida.

Considere outra configuração quando

O circuito de entrada exigir NPN ou normalmente fechado, ou quando o espaço de montagem exigir instalação embutida. Confirme o tipo de saída e a montagem requeridos antes de selecionar outro modelo.

Valide a distância em campo

Considere a distância de trabalho indicada de 0...9,72 mm e os fatores de correção informados para aço, aço inoxidável, latão, alumínio e cobre; não dimensione apenas pelo alcance nominal.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada para o produto.
Modelo	IGT200	Identificação do fabricante e do anúncio.
Marca	IFM	Fabricante indicado na ficha.
SKU / part number	IGT200	Código de identificação do produto.
GTIN	4021179102292	Identificador comercial informado.
Aplicação	Áreas higiênicas e processos de limpeza periódicos	Aplicação descrita na ficha do produto.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor máximo indicado na ficha.
Classe de proteção	II	Classificação de proteção elétrica informada.
Proteção contra inversão de polaridade	Sim	Proteção especificada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção especificada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Versão da proteção indicada na ficha.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências EMC informados para o produto.

Saídas e conexão elétrica
Configuração de saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Função elétrica	PNP	Tipo de saída de comutação.
Número de fios	3 fios	Quantidade de fios indicada nos dados básicos.
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Conector especificado pelo fabricante.
Corrente máxima constante da saída DC	100 mA	Limite máximo indicado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Queda de tensão informada para a saída.

Detecção e desempenho
Alcance de detecção	12 mm	Alcance nominal especificado.
Montagem	Não embutido	Condição construtiva de instalação indicada.
Distância de trabalho	0...9,72 mm	Faixa informada na ficha; considerar a aplicação e o alvo.
Distância real de comutação Sr	12 ± 10 % mm	Valor e tolerância de comutação indicados.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais listados; afetam a distância de detecção.
Histerese	1...20 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Frequência de comutação DC	300 Hz	Frequência máxima de comutação indicada para DC.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP68; IP69K	Graus de proteção informados para o invólucro; observar as condições de ensaio e instalação do fabricante.
Certificado UL	Ta: 0...40 °C; enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; aprovação UL A001; arquivo UL E174191	Dados UL conforme descritos na ficha; a faixa Ta do certificado não deve ser confundida com a faixa de temperatura ambiente geral.

Dados mecânicos e materiais
Dimensões	M18 x 1 / comprimento 50 mm	Dimensão construtiva e rosca informadas.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material especificado para o corpo.
Material da face ativa	PEEK natural	Material informado para a face ativa.
Janela dos LEDs	PEI	Material indicado na ficha.
Porcas de fixação	Aço inoxidável 1.4404 (316L)	Material dos elementos de fixação informados.
Torque máximo de aperto	50 Nm	Limite máximo especificado para o aperto.
Peso	44,2 g	Valor de peso indicado no conjunto de dados do produto.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

Indicadores e confiabilidade
Indicador de estado	Status de chaveamento: 4 x LED amarelo	Indicação visual especificada na ficha.
MTTF	1134 anos	Valor de MTTF informado pelo fabricante; não representa vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; o produto fornece uma saída de comutação discreta PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta. Verifique no datasheet a atribuição dos pinos e a compatibilidade da entrada do controlador antes da ligação.

Processo Invólucro roscado M18 x 1, comprimento de 50 mm; montagem não embutida. Não é informada conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital compatível com sinal PNP e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...30 V DC.
Entrada que exige sinal NPN ou normalmente fechado	✗	A configuração informada é PNP normalmente aberta; não há indicação de configuração NPN ou normalmente fechada.
Montagem roscada M18 x 1 não embutida, com distância de detecção dentro da faixa aplicável	✓	A ficha especifica rosca M18 x 1, montagem não embutida, alcance de 12 mm e distância de trabalho de 0...9,72 mm.
Alimentação exclusivamente AC ou fora de 10...30 V DC	✗	O sensor é especificado para corrente contínua e tensão de operação de 10...30 V DC.
Limpeza periódica em aplicação higiênica, dentro das condições especificadas	✓	O produto é descrito para áreas higiênicas e processos de limpeza periódicos, com proteção IP68/IP69K.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IGT200, M18 x 1, alcance de 12 mm, PNP, normalmente aberto

Confirme que a aplicação exige sensor indutivo PNP normalmente aberto e alimentação DC de 10...30 V.
Verifique no desenho dimensional o espaço disponível para corpo M18 x 1, comprimento de 50 mm e montagem não embutida.
Posicione o alvo metálico respeitando a distância de trabalho indicada e aplique o fator de correção correspondente ao material.
Instale o sensor e as duas porcas de fixação incluídas; não exceda o torque máximo de 50 Nm.
Conecte o M12 de codificação A ao circuito compatível; consulte o datasheet para a atribuição dos pinos e valide a ligação antes de energizar.
Após a energização, confirme o chaveamento pelo estado da saída e pelos LEDs; teste a detecção nas condições reais de instalação.

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação em aço inoxidável 1.4404 (316L).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo está próximo.	A distância efetiva pode estar acima da distância de trabalho ou reduzida pelo fator de correção do material do alvo.	Meça a distância de montagem e compare-a com a distância de trabalho indicada; confira o material do alvo e o fator correspondente na ficha.
A entrada do controlador não reconhece o estado da saída.	Incompatibilidade entre saída PNP normalmente aberta e o tipo de entrada, ou ligação elétrica incorreta.	Confirme a configuração da entrada e verifique alimentação, conexão M12 e atribuição de pinos usando o datasheet.
A saída permanece inativa ou há comportamento irregular após a ligação.	Alimentação fora de 10...30 V DC, polaridade incorreta ou condição de sobrecarga/curto-circuito.	Meça a tensão de alimentação no sensor e inspecione a ligação e a carga; confirme que a corrente da saída não excede 100 mA.
O ponto de comutação varia entre montagens ou materiais.	Diferenças de material do alvo, instalação ou tolerâncias de comutação expressas em relação a Sr.	Repita o teste com o material e a posição finais, aplique o fator de correção correspondente e compare o ponto observado com os dados de comutação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGT200 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGT200 e para que tipo de aplicação serve?

É um sensor indutivo para detecção de objetos metálicos, descrito para áreas higiênicas e processos de limpeza periódicos. A aplicação deve respeitar sua saída PNP, alimentação DC e condições de montagem.

O que acompanha o sensor?

A ficha informa duas porcas de fixação em aço inoxidável 1.4404 (316L). Não há indicação de cabo ou conector separado incluído.

Posso ligar o IGT200 em uma entrada NPN ou normalmente fechada?

Não como configuração direta especificada: o IGT200 tem saída PNP normalmente aberta. A entrada do equipamento receptor deve ser compatível com esse tipo de sinal.

Ele funciona com alimentação AC ou tensão fora de 10...30 V DC?

A ficha especifica alimentação DC de 10...30 V. Não use alimentação AC nem fora dessa faixa com base nos dados disponíveis.

O sensor não detecta o alvo; o que devo conferir antes de substituí-lo?

Confira a distância entre a face ativa e o alvo, o material detectado e o fator de correção aplicável. Verifique também alimentação e compatibilidade da entrada com PNP normalmente aberto.

A saída não aparece no CLP; como faço o diagnóstico?

Confirme primeiro a compatibilidade da entrada com PNP, a tensão no sensor e a ligação M12 conforme o datasheet. Inspecione também curto-circuito ou carga acima do limite de saída informado.

Escolho o IGT200 ou um sensor embutido?

Escolha o IGT200 quando a montagem não embutida e a geometria M18 x 1 forem adequadas. Se a instalação exigir montagem embutida, selecione uma versão cuja ficha declare essa condição.

Este sensor substitui qualquer modelo indutivo M18?

Não necessariamente. Compare saída PNP normalmente aberta, faixa de alimentação, alcance, montagem, conexão e dimensões do modelo existente antes de substituir.

Que cuidados devo ter na instalação?

Respeite a montagem não embutida, a distância de trabalho e o torque máximo de 50 Nm. Use o desenho dimensional e consulte o datasheet para a atribuição dos pinos do M12.

O cabo M12 está incluído?

A ficha lista duas porcas de fixação como material incluído e não informa cabo incluído. Confirme o conteúdo do fornecimento se precisar do cabo ou de um conector específico.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a aplicação informada é detecção de objetos metálicos.

PNP

Tipo de saída de comutação que deve ser compatível com a entrada do controlador conectado.

Distância real de comutação usada como referência para tolerâncias de comutação e histerese.

Montagem não embutida

Condição construtiva de instalação indicada para o sensor, relevante para posicionamento e distância do alvo.

IP69K

Grau de proteção indicado na ficha; a aplicação deve observar as condições e limites definidos pelo fabricante.
