Sensor Indutivo IFM IGT002 - Áreas Higiênicas M18

Pré-visualizar: IGT002 IFM - Sensor Indutivo IFM Áreas Higiênicas M18, 5mm, NA, AC/DC

IGT002 IFM - Sensor Indutivo IFM Áreas Higiênicas M18, 5mm, NA, AC/DC

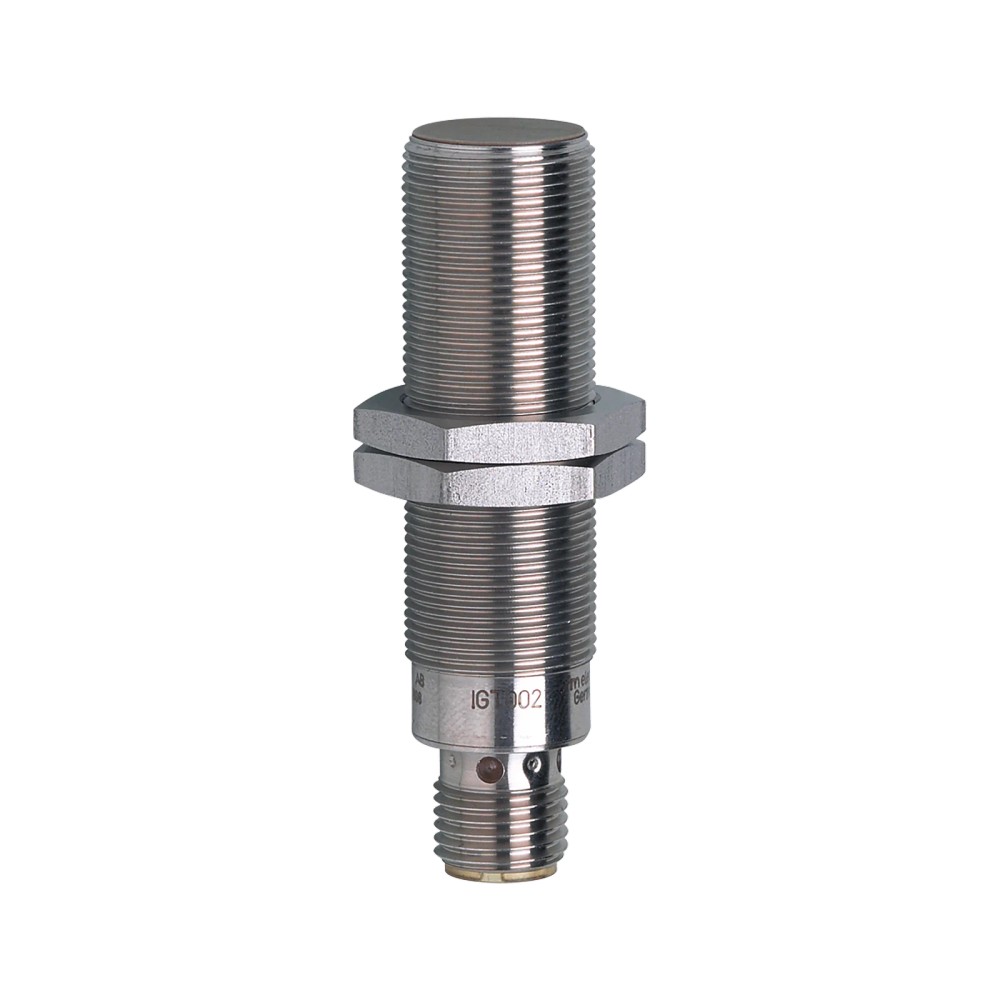

Imagem meramente ilustrativa

R$ 997,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT002
EAN: 4021179102254
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem...mais

Fechar menu

Saiba mais sobre: "IGT002 IFM - Sensor Indutivo IFM Áreas Higiênicas M18, 5mm, NA, AC/DC"

Destaques do Produto

Tipo de Montagem

Embutido

Alcance

5 mm

Tensão

AC/DC

Conexão

1/2"

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGT002 IFM - Sensor Indutivo para Áreas Higiênicas, M18, 5mm, NA

O sensor indutivo IGT002 é um componente robusto projetado especificamente para automação em ambientes higiênicos, como a indústria alimentícia. Ele oferece detecção sem contato a uma distância de 5 mm com montagem embutida. Sua construção em aço inoxidável 1.4404 e proteção IP69K garante resistência a processos de limpeza intensivos e variações térmicas de até 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IGT002
Marca	IFM
Dimensões	M18 x 1 / L = 70 mm
Alcance	5 mm
Proteção	IP 68, IP 69K
Tensão	20...140 AC/DC V
Montagem	Embutido
Temperatura	0...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas com processos CIP/SIP.
Áreas sujeitas a lavagem de alta pressão (IP69K).
Ambientes com variações térmicas de 0 a 100 °C.

⚠ Considere outro se precisa de:

Aplicações em temperaturas superiores a 100 °C.
Ambientes com presença de produtos químicos que reagem negativamente com Aço Inoxidável 316L (1.4404) ou PEEK.
Instalação em locais com vibrações mecânicas extremas sem o uso de contraporcas adequadas.

APLICAÇÕES E USO

Monitoramento de posição de válvulas em linhas de envase alimentício.
Detecção de fim de curso em equipamentos de processamento com limpeza CIP/SIP.
Ambientes industriais com alta umidade e exigência de higienização frequente.

COMO ESCOLHER

Antes de comprar o IGT002 IFM - Sensor Indutivo para Áreas Higiênicas, M18, 5mm, NA, verifique estes pontos:

Escolha este modelo se...

Você necessita de um sensor com resistência a processos de limpeza sanitária (IP69K) e montagem embutida M18 em sistemas AC/DC.

Busque outra opção se...

A aplicação exigir uma distância de detecção superior a 5 mm ou se o sistema de controle utilizar lógica PNP/NPN exclusiva em DC, onde este sensor não será compatível.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação	Áreas higiênicas / Processos de limpeza	Ambiente de operação nominal

Dados elétricos
Tensão de operação	20...140 AC/DC V	Faixa de alimentação admissível
Frequência de comutação	25 Hz AC / 400 Hz DC	Capacidade de resposta
Corrente de saída mínima	5 mA	Corrente de operação mínima

Faixa de medição
Alcance de detecção	5 mm	Distância nominal de detecção
Montagem	Embutido	Tipo de instalação física
Histerese	1...20 % de Sr	Diferencial de comutação

Condições ambientais
Grau de proteção	IP 68; IP 69K	Resistência a líquidos e poeira
Materiais	Aço inoxidável 1.4404; PEEK	Composição do invólucro
Temperatura ambiente	0...100 °C	Limites operacionais

Dados mecânicos
Dimensões	M18 x 1 / L = 70 mm	Geometria física
Designação da rosca	M18 x 1	Padrão de montagem

COMPATIBILIDADE

Comunicação

• Não aplicável (Saída discreta)

Conexões

Elétrica Conexão: 1 x 1/2"; Contatos: 2

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem intensa (CIP)	✓	O sensor possui proteção IP69K e corpo em aço inoxidável resistente à corrosão.
Sistemas de controle 24V DC puramente digitais	✗	Este é um sensor AC/DC projetado para aplicações específicas, verifique a compatibilidade da carga e corrente residual.
Montagem em placas metálicas	✓	Sendo do tipo embutido, permite a montagem faceada em metal sem interferências externas.

INSTALAÇÃO

Como instalar o IGT002 IFM - Sensor Indutivo para Áreas Higiênicas, M18, 5mm, NA

Desligue a alimentação do sistema antes de iniciar a instalação.
Verifique a furação do painel ou suporte para a rosca M18.
Posicione o sensor na abertura e rosqueie manualmente até a profundidade desejada.
Fixe o sensor utilizando as duas porcas incluídas para garantir estabilidade.
Conecte a fiação de 2 fios seguindo o esquema elétrico do datasheet.
Após a instalação, teste a detecção aproximando um objeto metálico e verificando o LED amarelo.

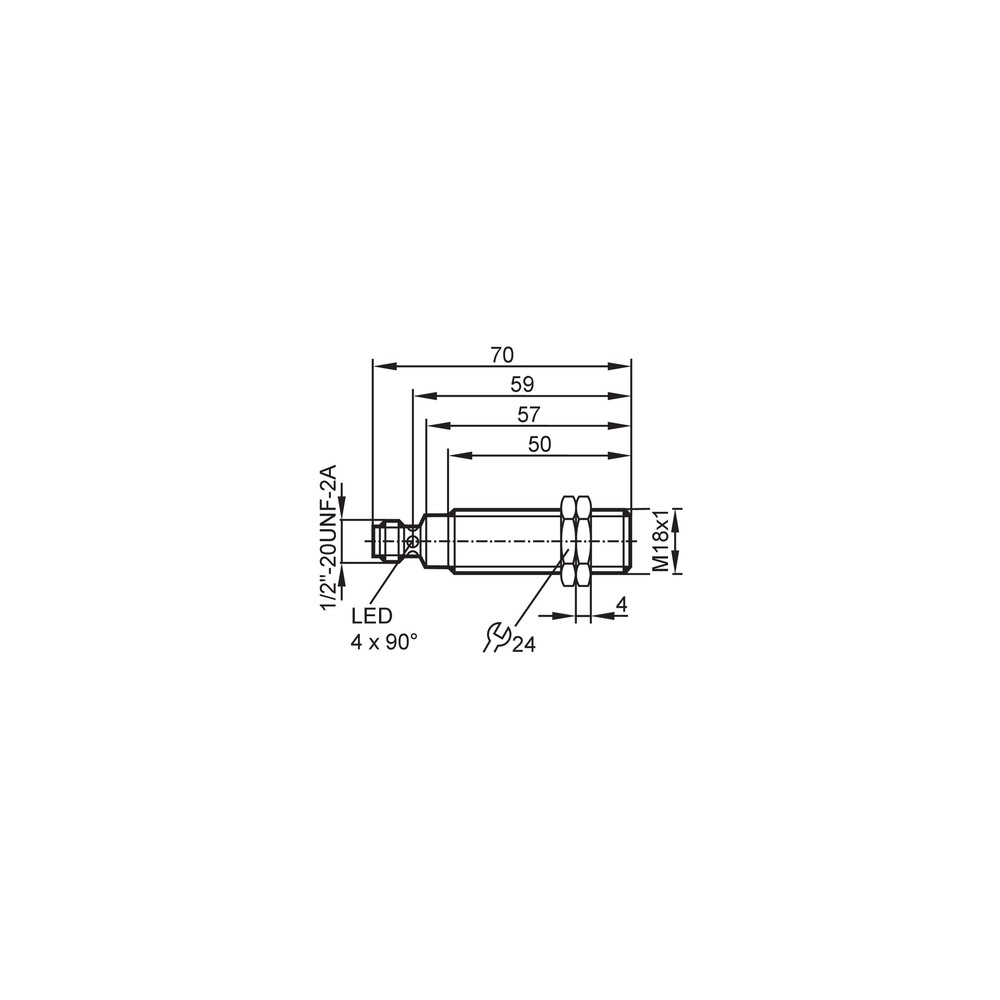

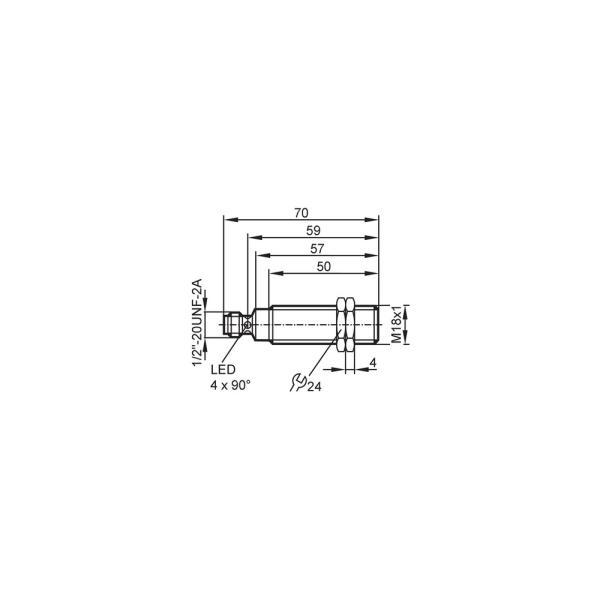

Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED indica erro constante.	Curto-circuito ou sobrecarga na carga de saída.	Desconecte a carga e meça a tensão na saída sem o sensor carregado.
Sensor inativo ou comutação intermitente.	Tensão de alimentação abaixo do mínimo (20 V).	Utilize um multímetro para verificar a tensão nos terminais de entrada.
Falha na detecção do objeto.	Objeto metálico fora da distância nominal (5 mm).	Verifique o distanciamento físico entre a face ativa e o alvo metálico.
Chaveamento falso ou atrasado.	Acúmulo excessivo de detritos metálicos na face ativa.	Limpe a face ativa do sensor e verifique se não há restos metálicos grudados.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGT002 (Datasheet) Desenho Técnico M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IGT002 da IFM?

Este sensor é um dispositivo indutivo projetado para detecção de posição em áreas higiênicas, como indústrias alimentícias e de bebidas, suportando processos de limpeza rigorosos.

O que acompanha o produto na embalagem?

O sensor acompanha duas porcas de fixação em aço inoxidável, essenciais para a montagem em invólucros roscados M18.

Para quais ambientes este sensor não é indicado?

Não deve ser utilizado em aplicações que excedam a temperatura ambiente de 100 °C ou em ambientes corrosivos que ataquem o material 1.4404 (aço inoxidável 316L) e PEEK.

Este sensor pode ser usado em qualquer aplicação industrial de detecção de proximidade?

O IGT002 não é compatível com sistemas de detecção que exigem uma distância de comutação superior a 5 mm ou tensões de alimentação fora da faixa de 20 a 140 V AC/DC.

O sensor não está chaveando. O que devo verificar?

Se o LED amarelo não piscar ao aproximar um objeto metálico, verifique primeiro a tensão de alimentação e se há continuidade na fiação de 2 fios.

Por que o sensor IGT002 pode apresentar falha intermitente na comutação?

Isso pode ser causado por um curto-circuito na saída ou sobrecarga elétrica; verifique a carga conectada e se a corrente máxima de pico (1200 mA) não foi excedida.

Posso substituir este sensor por um modelo DC padrão de 3 fios?

A escolha depende da tecnologia de interface: o IGT002 é uma solução de 2 fios para sistemas AC/DC, enquanto sensores PNP/NPN são específicos para sistemas DC, não sendo intercambiáveis.

Este sensor é melhor que as versões em plástico da série básica?

O IGT002 é uma unidade única robusta para ambientes críticos, enquanto modelos de plástico são adequados para uso geral, mas não possuem a mesma resistência química e térmica (IP69K).

Qual o cuidado principal na instalação mecânica?

Certifique-se de não apertar excessivamente as porcas de fixação para evitar deformação no corpo do sensor; utilize o torque adequado especificado no manual técnico.

Qual a procedência do sensor IGT002?

Este produto é fabricado pela ifm electronic, líder global em automação, garantindo procedência industrial direta sem intermediários não autorizados.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura (Ref.: DIN 40050-9).

CIP/SIP

Cleaning/Sterilization In Place; processos automáticos de limpeza e esterilização usados na indústria sanitária.

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico através de um campo eletromagnético (Ref.: EN 60947-5-2).

Distância de Comutação (Sr)

Distância nominal na qual o sensor detecta o objeto metálico padrão.

1.4404 (Aço Inox 316L)

Aço inoxidável austenítico com baixo teor de carbono, alta resistência à corrosão, ideal para ambientes higiênicos.
