Sensor Indutivo IGT001 IFM - Áreas Higiênicas M18

Pré-visualizar: IGT001 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 12mm IP69K

IGT001 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 12mm IP69K

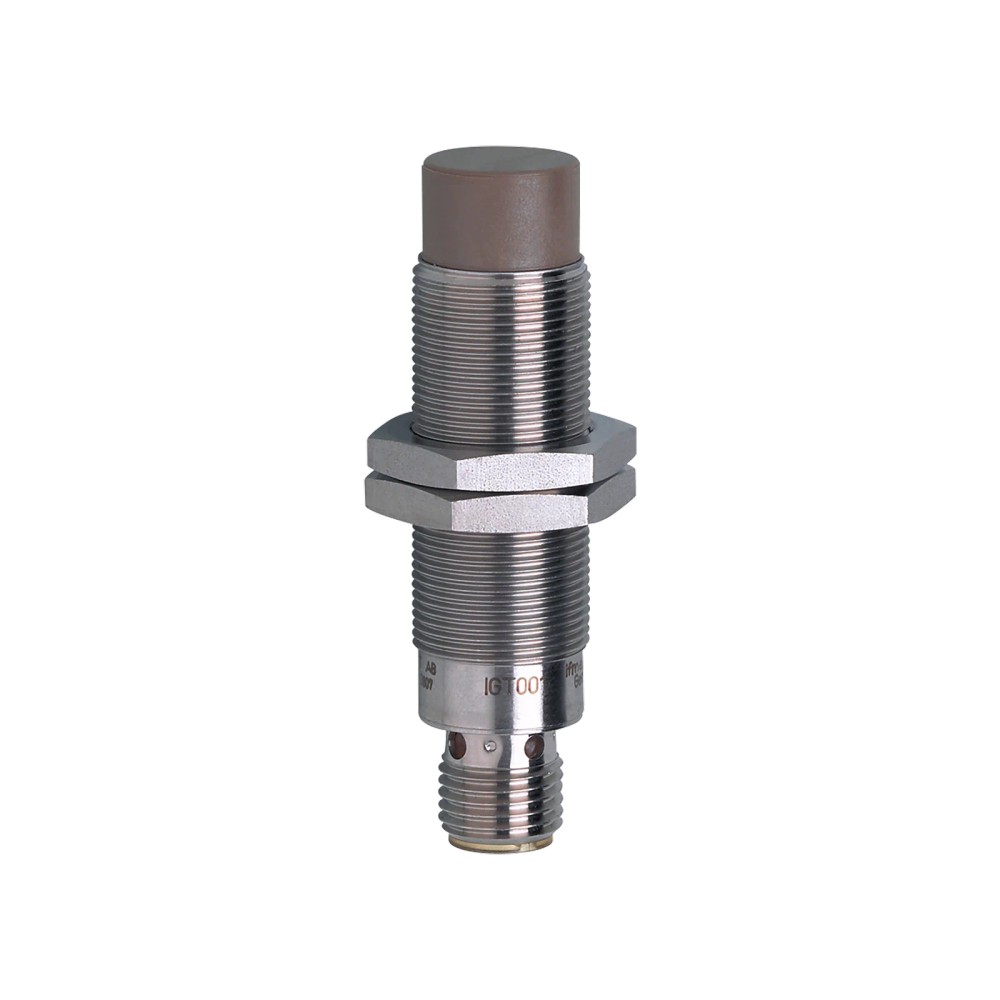

Imagem meramente ilustrativa

R$ 997,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT001
EAN: 4021179102247
NCM do produto: 85365090

Destaques do Produto Tipo Indutivo...mais

Fechar menu

Saiba mais sobre: "IGT001 IFM - Sensor Indutivo ifm Áreas Higiênicas M18 12mm IP69K"

Destaques do Produto

Tipo

Indutivo

Alcance

12 mm

Tensão

20-140V AC/DC

Conexão

1/2"

Montagem

Não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGT001 IFM - Sensor Indutivo para Áreas Higiênicas M18 12mm IP69K

O IGT001 é um sensor indutivo de alta performance projetado para detecção precisa de objetos metálicos em ambientes higiênicos. Com alcance de 12 mm e carcaça em aço inoxidável, é resistente a processos de limpeza rigorosos, possuindo proteção IP69K. Ideal para indústrias que exigem confiabilidade e vedação contra umidade e jatos de água.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IGT001
Alcance	12 mm
Grau de Proteção	IP68 / IP69K
Tensão	20-140V AC/DC
Configuração	Normalmente Aberto
Montagem	Não embutido
Material	Aço Inox 1.4404
Frequência (DC)	300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas de processamento de alimentos e bebidas
Ambientes com processos de limpeza periódicos de alta pressão (IP69K)
Aplicações industriais com necessidade de resistência mecânica e durabilidade (MTTF 394 anos)

⚠ Considere outro se precisa de:

Ambientes com presença de produtos químicos agressivos não compatíveis com Aço Inoxidável 1.4404 (316L)
Aplicações que exigem detecção de materiais não metálicos
Instalações onde o alvo metálico exceda a zona de operação de 9,7 mm

APLICAÇÕES E USO

Detecção de posição em esteiras de transporte de alimentos
Monitoramento de máquinas de envase
Sistemas de automação em áreas de higienização frequente

COMO ESCOLHER

Antes de comprar o IGT001 IFM - Sensor Indutivo para Áreas Higiênicas M18 12mm IP69K, verifique estes pontos:

Quando escolher

Escolha este modelo se sua aplicação exige resistência extrema a jatos de água e produtos de limpeza (IP69K), com invólucro em aço inox (316L) e montagem padrão M18.

Quando buscar alternativa

Busque outra opção se sua tensão de alimentação for inferior a 20V AC/DC, se precisar de tecnologia para detecção de materiais não metálicos ou se o ambiente não exigir proteção sanitária, onde sensores padrão são mais econômicos.

ESPECIFICAÇÕES TÉCNICAS

Desempenho
Tipo de sensor	Indutivo	Tecnologia de detecção para metais
Alcance de detecção	12 mm	Valor nominal
Distância de trabalho	0...9,7 mm	Zona segura de operação

Dados Elétricos
Tensão de operação	20...140 AC/DC V	Faixa de alimentação
Configuração de saída	Normalmente aberto	Lógica do contato
Corrente de carga	80 mA (até 200 mA em certas condições)	Limite de corrente constante

Dados Mecânicos
Invólucro	M18 x 1 / L = 70 mm	Dimensões físicas
Material	Aço inox 1.4404 / PEEK	Materiais de construção
Grau de proteção	IP68 / IP69K	Proteção contra fluidos

COMPATIBILIDADE

Comunicação

• I/O Digital (Saída de Comutação)

Conexões

Elétrica 1/2"

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com jatos de alta pressão	✓	Classificação IP69K e construção em Aço Inoxidável.
Uso em sistemas de 24V DC puro	✓	A tensão de 20-140V AC/DC cobre a faixa de 24V DC.
Detecção de objetos de plástico	✗	Sensor indutivo é exclusivo para metais.

INSTALAÇÃO

Como instalar o IGT001 IFM - Sensor Indutivo para Áreas Higiênicas M18 12mm IP69K

Verifique a integridade da rosca M18 na máquina.
Insira o sensor no furo de montagem garantindo o alinhamento.
Posicione as porcas de fixação, uma interna e outra externa.
Ajuste a profundidade para manter a distância de trabalho até 9,7 mm.
Conecte os terminais conforme o diagrama de fiação (conexão 1/2").
Verifique o LED de status após energizar.

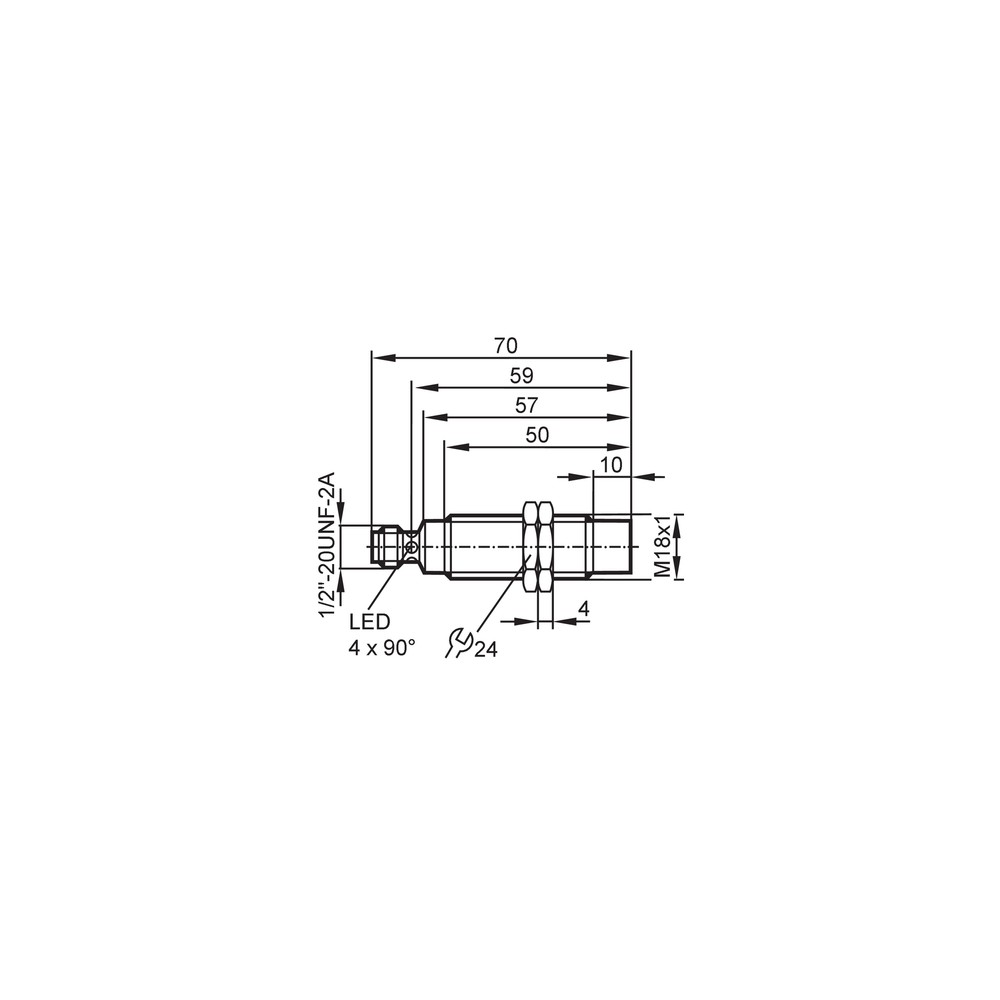

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED indica erro	Curto-circuito ou sobrecarga na carga	Verificar se a corrente está dentro do limite de 80mA
Inconsistência na detecção	Tensão fora da faixa nominal	Medir tensão entre 20-140V AC/DC
Detecção intermitente	Montagem mecânica inadequada	Checar alinhamento e distância do objeto (0-9,7mm)
Falha permanente	Dano na face ativa	Inspeção visual em busca de rachaduras na face PEEK

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGT001 (Datasheet) Desenho em escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o sensor IGT001 da ifm?

O sensor IGT001 é um dispositivo indutivo de 12 mm de alcance, projetado para detectar objetos metálicos em áreas higiênicas com resistência a processos de limpeza rigorosos.

O que vem na embalagem do sensor IGT001?

O produto acompanha duas porcas de fixação para a montagem em invólucros roscados M18.

Posso usar este sensor para detectar peças plásticas?

Este sensor não é indicado para detecção de materiais não metálicos como plásticos, madeiras ou fluidos não condutores, pois seu princípio de operação depende da alteração de um campo magnético por metais.

Este sensor pode ser usado em qualquer ambiente químico?

O modelo IGT001 possui design higiênico mas não é classificado para imersão contínua em condições que excedam os parâmetros de IP68/IP69K, como pressões de jato superiores às testadas ou produtos químicos corrosivos não compatíveis com aço inox 1.4404.

Meu sensor parou de funcionar, o que verificar?

Sintomas como falhas de comutação sem detecção ou luz amarela intermitente podem indicar sobrecarga na saída ou curto-circuito. Verifique a carga conectada e a fiação para confirmar se a corrente está dentro do limite de 80mA constante.

O sensor está com LED apagado, como diagnosticar?

Se o LED de status não acende ao aproximar um alvo metálico, verifique primeiro a tensão de alimentação (20-140V AC/DC) e a integridade do cabo de 2 fios; uma medição de queda de tensão pode identificar se o sensor está recebendo a alimentação correta.

Vale a pena comprar este modelo para uma máquina comum?

O IGT001 é específico para ambientes higiênicos (IP69K). Se sua aplicação não exige limpeza frequente ou resistência à umidade, modelos industriais padrão podem oferecer custo-benefício superior.

Posso substituir meu sensor atual por este?

Sim, este modelo de 2 fios é robusto para substituição direta em linhas AC/DC, mas verifique se a configuração de saída normalmente aberto (NA) é compatível com sua lógica de controle atual.

Quais cuidados ter na instalação?

A instalação deve garantir o alinhamento perpendicular ao objeto. Utilize as porcas inclusas e aplique torque moderado, evitando deformar a face ativa em PEEK, respeitando a zona de operação de 0 a 9,7 mm.

Qual a procedência deste componente?

Sim, a ifm mantém o histórico de garantia conforme as normas internacionais. A procedência é garantida pelo faturamento direto da IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura. (Ref.: IP68; IP69K)

Distância de comutação (Sr)

A distância nominal onde o sensor detecta o metal alvo. (Ref.: 12 mm)

Aço inoxidável 1.4404

Material de alta resistência à corrosão (316L), ideal para ambientes higiênicos. (Ref.: 1.4404)

Normalmente Aberto (NO)

Configuração onde o contato está aberto (sem sinal) na ausência do alvo. (Ref.: normalmente aberto)

MTTF

Mean Time To Failure (Tempo Médio até a Falha), indicando a confiabilidade do componente. (Ref.: 394 anos)
