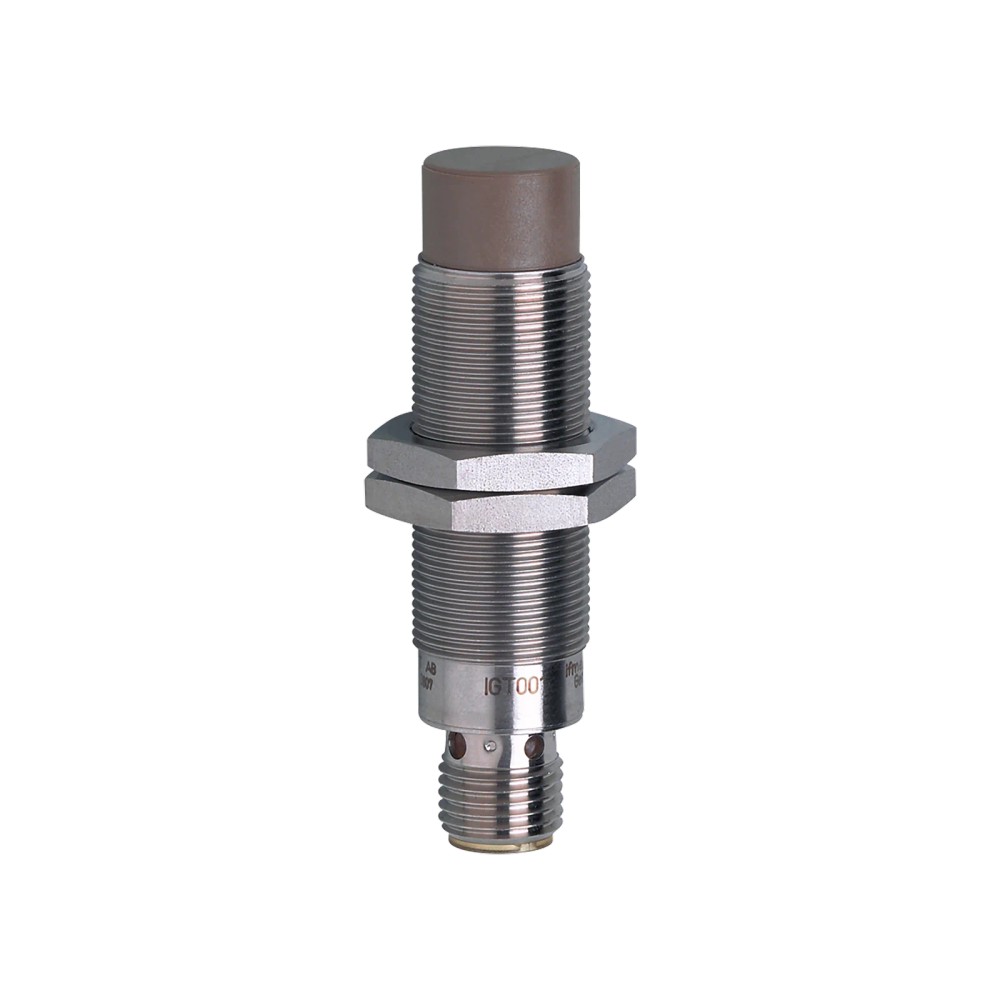

Sobre o Sensor Indutivo IFM IGT001 para áreas higiênicas, M18, alcance de detecção de 12 mm, AC/DC, normalmente aberto
O IFM IGT001 é um sensor indutivo para detectar objetos metálicos em aplicações de automação, incluindo áreas higiênicas com processos periódicos de limpeza. Tem alcance nominal de 12 mm, saída normalmente aberta e alimentação AC/DC de 20 a 140 V. Sua construção M18 não embutida, conexão elétrica de 1/2 polegada e graus de proteção IP 68 e IP 69K são dados relevantes para seleção e instalação.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | Sensor indutivo |
| Alcance nominal de detecção | 12 mm; montagem não embutida |
| Saída | Normalmente aberta |
| Tensão de operação | 20...140 V AC/DC |
| Conexão elétrica | 1 x 1/2 polegada; codificação C; 2 contatos |
| Frequência de comutação | 25 Hz AC / 300 Hz DC |
| Grau de proteção | IP 68; IP 69K |
| Temperatura ambiente | 0...100 °C |

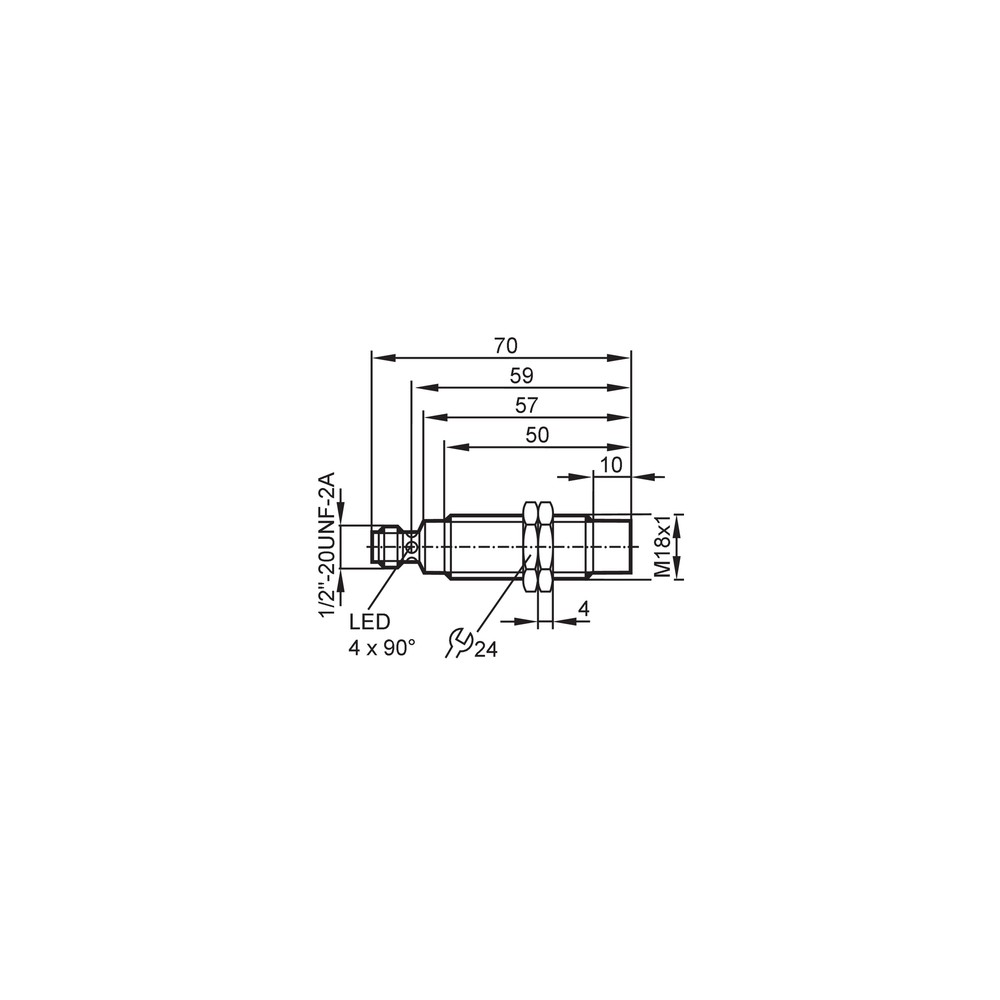

| Dimensões | M18 x 1; comprimento de 70 mm |
| Materiais informados | Bucha rosqueada em aço inoxidável 1.4404 (316L); face ativa em PEEK |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção indutiva de objetos metálicos em sistemas de automação, respeitando alcance, alimentação, frequência de comutação e corrente de saída especificados.
- Aplicações em áreas higiênicas e processos de limpeza periódicos, conforme a aplicação declarada para o produto e os graus de proteção informados.
- Instalações que aceitem sensor M18 x 1 não embutido e conexão elétrica de 1/2 polegada, codificação C, com 2 contatos.
⚠ Considere outro se precisa de:
- Não selecionar quando a aplicação exigir saída normalmente fechada: a ficha informa saída normalmente aberta.
- Não selecionar para tensão fora da faixa de operação de 20...140 V AC/DC ou frequência de comutação acima de 25 Hz em AC ou 300 Hz em DC.
- Não considerar compatível sem validação quando o sistema exigir conexão elétrica diferente de 1 x 1/2 polegada, codificação C, 2 contatos, ou montagem embutida.
APLICAÇÕES E USO
- Aplicação declarada: detecção indutiva em áreas higiênicas e processos com limpeza periódica; confirme que a instalação e os procedimentos de limpeza respeitam as condições do fabricante.
- Possibilidade de uso: detecção de alvos metálicos em automação industrial, desde que a distância, o material do alvo, o ponto de comutação e a frequência de operação sejam compatíveis com a ficha.
- Limite operacional: a temperatura ambiente declarada é 0...100 °C; a frequência máxima informada varia conforme a alimentação: 25 Hz em AC e 300 Hz em DC.
- A ficha informa proteção IP 68 e IP 69K, mas não especifica neste cadastro duração, pressão ou condições particulares de limpeza; valide o cenário no datasheet.
COMO ESCOLHER
Antes de comprar o Sensor Indutivo IFM IGT001 para áreas higiênicas, M18, alcance de detecção de 12 mm, AC/DC, normalmente aberto, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Modelo | IGT001 | Código do produto informado pelo fabricante. |
| Tipo de produto | Sensor indutivo | Tecnologia de detecção indicada na ficha. |
| Aplicação | Áreas higiênicas; processos de limpeza periódicos | Aplicação declarada no cadastro do produto. |
| Marca | IFM | Fabricante indicado para o SKU. |
| GTIN | 4021179102247 | Identificador comercial informado. |
| Dados elétricos e saída | ||
|---|---|---|
| Tensão de operação | 20...140 V AC/DC | Faixa de operação indicada na ficha técnica. |
| Configuração/função de saída | Normalmente aberto | Estado funcional informado para a saída. |
| Número de fios | 2 fios | Dado básico do anúncio; consulte o esquema do fabricante para ligação. |
| Conexão elétrica | 1 x 1/2 polegada; codificação C; 2 contatos | Descrição da interface elétrica informada no cadastro técnico. |
| Frequência de comutação AC | 25 Hz | Valor especificado para operação AC. |
| Frequência de comutação DC | 300 Hz | Valor especificado para operação DC. |
| Corrente de saída mínima | 5 mA | Valor mínimo informado para a saída. |
| Corrente máxima constante de saída AC | 80 mA; 200 mA até 80 °C | Valores declarados para corrente constante; observar a condição de temperatura indicada. |
| Corrente máxima constante de saída DC | 80 mA; 200 mA até 80 °C | Valores declarados para corrente constante; observar a condição de temperatura indicada. |
| Corrente máxima de pico de saída | 1200 mA; 20 ms / 0,5 Hz | Pico especificado com a duração e frequência indicadas. |
| Corrente residual máxima | 1 mA | Valor máximo declarado para corrente residual. |
| Queda de tensão máxima na saída AC | 5,5 V | Limite informado para a saída em AC. |
| Queda de tensão máxima na saída DC | 5,5 V | Limite informado para a saída em DC. |
| Proteção contra sobrecarga | Sim | Recurso declarado na ficha. |
| Proteção contra curto-circuitos | Sim; por impulso | Proteção indicada; versão por impulso. |
| Proteção contra inversão de polaridade | Sim | Recurso declarado para a conexão elétrica. |
| Tempo máximo de atraso de disponibilidade | 1000 ms | Tempo máximo informado antes de o dispositivo ficar disponível. |
| Detecção e desvios | ||
|---|---|---|
| Alcance nominal de detecção (Sn) | 12 mm | Alcance nominal informado; montagem não embutida. |
| Distância real de comutação (Sr) | 12 ± 10 % mm | Faixa declarada para a distância real de comutação. |
| Distância de trabalho | 0...9,7 mm | Intervalo de trabalho informado na ficha. |
| Histerese | 1...20 % de Sr | Valor expresso como percentual da distância real de comutação. |
| Variação no ponto de comutação | -10...10 % de Sr | Desvio especificado em relação a Sr. |
| Fator de correção por material | Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3 | Fatores de correção informados para os materiais listados; o alcance efetivo depende do alvo. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | 0...100 °C | Faixa de temperatura ambiente declarada. |
| Grau de proteção | IP 68; IP 69K | Graus de proteção informados na ficha; observar condições de ensaio e instalação do fabricante. |
| Proteção indicada para aplicação | COP | Indicação associada ao grau de proteção no cadastro técnico. |
| Imunidade ESD | EN 61000-4-2: 4 kV CD / 8 kV AD | Níveis de ensaio informados; CD e AD conforme a descrição do cadastro. |
| Imunidade a HF irradiada | EN 61000-4-3: 10 V/m | Parâmetro EMC declarado. |
| Imunidade a Burst | EN 61000-4-4: 2 kV | Parâmetro EMC declarado. |
| Imunidade a Surge | EN 61000-4-5: 0,5 kV linha a linha; Ri: 2 Ohm | Parâmetro EMC declarado. |
| Imunidade a AF conduzida | EN 61000-4-6: 10 V | Parâmetro EMC declarado. |
| Emissão | EN 55011, classe B | Classificação de emissão informada. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Forma construtiva | Invólucro roscado | Construção descrita no cadastro. |
| Rosca | M18 x 1 | Dimensão mecânica indicada. |
| Comprimento | 70 mm | Comprimento informado para o sensor. |
| Montagem | Não embutido | Condição de instalação especificada. |
| Bucha rosqueada | Aço inoxidável 1.4404 (316L) | Material informado para a bucha. |
| Face ativa | PEEK | Material informado para a face ativa. |
| Porcas de fixação | Aço inoxidável; 2 unidades incluídas | Material e quantidade informados no cadastro. |
| Peso | 59,3 g | Massa do produto indicada no cadastro técnico. |
| Classe de proteção elétrica | II | Classificação declarada na ficha. |
| Tipo de invólucro UL | Type 1 | Classificação informada no cadastro. |
| Arquivo UL | E174191 | Número de arquivo informado. |
| Displays e indicadores | ||
|---|---|---|
| Indicador de estado | LED amarelo; status de chaveamento; 4 x 90° | Indicação visual de chaveamento, com posicionamento descrito na ficha. |
| Dados de confiabilidade e fornecimento | ||
|---|---|---|
| MTTF | 394 anos | Valor informado no cadastro do produto; não representa prazo de vida garantido. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Circuito de detecção com alimentação AC/DC dentro de 20...140 V e saída normalmente aberta | ✓ | A faixa de operação e a função de saída correspondem aos dados do produto; confirme a carga e o esquema elétrico. |
| Instalação que requer saída normalmente fechada | ✗ | A ficha especifica saída normalmente aberta. |
| Instalação com montagem mecânica M18 x 1 não embutida | ✓ | A rosca e o tipo de montagem constam na ficha; devem ser verificados o espaço e o arranjo mecânico da aplicação. |
| Aplicação que requer protocolo de comunicação digital | ✗ | A ficha não informa protocolo digital; descreve saída de chaveamento. |
| Operação acima de 25 Hz em AC ou 300 Hz em DC | ✗ | Esses são os limites de frequência de comutação informados para AC e DC, respectivamente. |
| Ambiente com temperatura fora de 0...100 °C | ✗ | A faixa de temperatura ambiente declarada é 0...100 °C. |
INSTALAÇÃO
Como instalar o Sensor Indutivo IFM IGT001 para áreas higiênicas, M18, alcance de detecção de 12 mm, AC/DC, normalmente aberto
- Confirme que o modelo, o tipo de saída e a faixa de alimentação correspondem ao circuito de controle.
- Verifique o espaço disponível e a compatibilidade mecânica com a rosca M18 x 1 e o comprimento de 70 mm.
- Instale na condição não embutida indicada e confira o posicionamento em relação ao alvo metálico, considerando a distância de trabalho e o material do alvo.
- Fixe o sensor mecanicamente com os componentes adequados; o cadastro informa duas porcas de fixação incluídas.
- Faça a ligação elétrica seguindo o diagrama do datasheet; confirme tensão, contatos, corrente de carga e polaridade aplicável antes de energizar.
- Após a montagem, teste a comutação e o indicador LED amarelo no ponto de operação; não exceda os limites elétricos, ambientais e de frequência especificados.
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não comuta diante do alvo. | Alimentação fora da faixa especificada, ligação incorreta, distância acima da faixa de trabalho ou alvo com fator de correção inferior ao do aço. | Meça a alimentação, confira a ligação no datasheet e verifique distância e material do alvo; compare com a distância de trabalho e os fatores de correção informados. |
| A saída comuta de forma intermitente ou fora do ponto esperado. | Posicionamento próximo ao limite de detecção, variação do alvo ou aplicação de fator de correção inadequado ao material. | Meça a distância real entre face ativa e alvo, confirme a posição de montagem não embutida e consulte Sr, histerese e fator de correção do material. |
| O sensor aquece ou a saída não opera corretamente sob carga. | Corrente da carga ou condições de operação fora dos valores especificados para a saída. | Meça a corrente da carga e compare com os limites de corrente constante, corrente de pico e temperatura indicados no datasheet. |
| A saída não acompanha a velocidade esperada do processo. | Frequência de comutação exigida superior ao limite correspondente à alimentação AC ou DC. | Determine a frequência do ciclo e identifique se a alimentação é AC ou DC; compare com os limites de 25 Hz ou 300 Hz, respectivamente. |
