Sensor Indutivo IFM IGS710 M18 8mm

Pré-visualizar: IGS710 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP/NPN Cabo 2m

IGS710 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP/NPN Cabo 2m

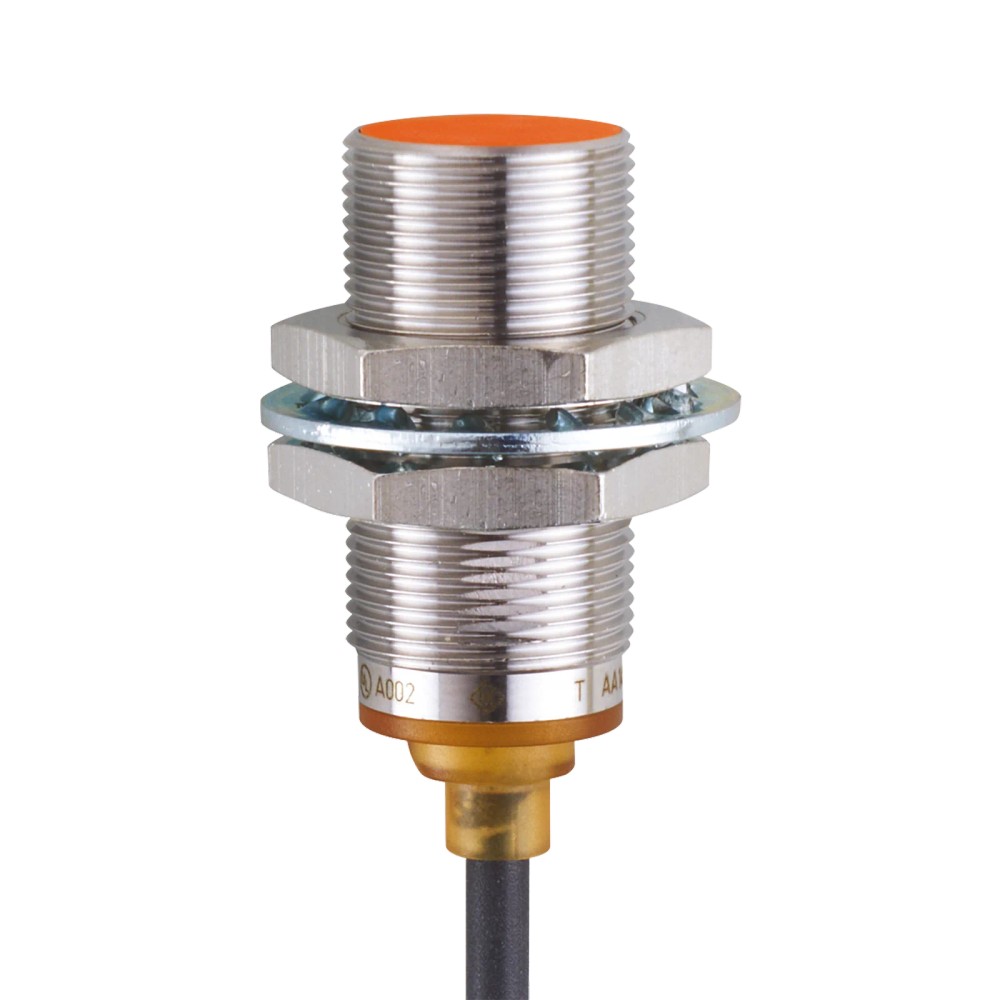

Imagem meramente ilustrativa

R$ 557,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS710
EAN: 4021179291590
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IGS710 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP/NPN Cabo 2m"

Destaques do Produto

Alcance nominal

8 mm

Tipo de saída

PNP/NPN, normalmente aberta

Montagem e rosca

Embutida; M18 x 1

Alimentação

10...30 V DC

Conexão

Cabo PUR de 2 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGS710 M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN normalmente aberta, cabo PUR de 2 m

O IFM IGS710 é um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Tem montagem embutida, alcance nominal de detecção de 8 mm e saída PNP/NPN normalmente aberta. A conexão é feita por cabo PUR de 2 m, e a frequência de comutação é de 400 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Rosca e comprimento	M18 x 1; 40 mm
Montagem	Embutida
Alcance de detecção	8 mm
Saída	PNP/NPN, normalmente aberta
Conexão elétrica	Cabo PUR de 2 m; 2 x 0,34 mm²
Alimentação	10...30 V DC
Frequência de comutação	400 Hz
Proteção do invólucro	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em aplicações industriais, quando montagem embutida M18 x 1 e alcance nominal de 8 mm forem adequados.
Instalações com alimentação DC entre 10 e 30 V e entrada de controle compatível com saída PNP ou NPN normalmente aberta.
Ambientes cuja temperatura de operação esteja entre -40 e 85 °C e cujos requisitos de proteção sejam atendidos pelos graus IP declarados.

⚠ Considere outro se precisa de:

Não selecionar se a aplicação exigir saída normalmente fechada: a ficha especifica função normalmente aberta.
Não selecionar se o equipamento de controle exigir sinal analógico, comunicação por protocolo ou conexão por conector; a ficha informa saída de comutação PNP/NPN e cabo integrado.
Não usar fora da alimentação indicada de 10...30 V DC ou da temperatura ambiente indicada de -40...85 °C.

APLICAÇÕES E USO

Uso comprovado pela ficha: aplicações industriais e automação industrial; o componente é um sensor indutivo para detecção de objetos metálicos.
Possibilidade inferida: detecção de posição ou presença de peças metálicas em máquinas, desde que a montagem embutida, o alcance requerido, o material do alvo e a entrada elétrica do controlador sejam compatíveis.
Limitação de aplicação: a distância efetiva varia conforme o material do alvo; a ficha fornece fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.
Condições ambientais declaradas: operação entre -40 e 85 °C; para a faixa associada ao certificado UL, a ficha informa -25...75 °C.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGS710 M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN normalmente aberta, cabo PUR de 2 m, verifique estes pontos:

Escolha o IGS710 quando

A aplicação exigir detecção indutiva com montagem embutida M18 x 1, alcance nominal de 8 mm, alimentação de 10...30 V DC e saída PNP/NPN normalmente aberta.

Considere outra configuração quando

O circuito de comando exigir normalmente fechado, sinal analógico, comunicação por protocolo ou uma conexão diferente do cabo PUR integrado de 2 m. Confirme os requisitos elétricos e mecânicos do sistema no datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do componente conforme a ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada no cadastro do produto.
Característica especial	Tolerâncias para dobras e deslocamentos; alcance aumentado	Características declaradas na ficha; não representam alcance superior aos 8 mm especificados.
Alcance aumentado	Sim	Característica declarada pelo fabricante.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação declarada.
Classe de proteção	III	Classificação elétrica indicada na ficha.
Corrente residual máxima	0,6 mA	Limite declarado para a saída.
Corrente de saída mínima	2 mA	Valor mínimo declarado para a saída.
Intensidade máxima constante da saída DC	100 mA	Limite de corrente constante da saída de comutação DC.
Queda de tensão máxima da saída DC	5 V	Valor máximo declarado para a saída de comutação DC.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada no cadastro técnico.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Fontes de alimentação	Limited Voltage/Current	Classificação indicada na ficha.

Saída e comutação
Função elétrica	PNP/NPN	Tipo de saída especificado no título e nos dados do produto.
Função de saída	Normalmente aberta	Estado funcional declarado para a saída.
Frequência de comutação DC	400 Hz	Frequência máxima de comutação declarada.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação indicado pelo fabricante.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Histerese	3...15 % de Sr	Faixa declarada em relação a Sr.
Display / elementos de operação	LED amarelo de status de chaveamento	Indicação visual do estado de comutação.

Detecção
Alcance de detecção	8 mm	Alcance nominal informado na ficha.
Distância de trabalho	0...6,48 mm	Faixa de trabalho declarada; não confundir com o alcance nominal.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados por material; considerar na avaliação da distância de detecção.

Conexão elétrica
Tipo de conexão	Cabo PUR de 2 m	Cabo integrado indicado na ficha.
Conexão elétrica detalhada	Cabo de 2 m, PUR; 2 x 0,34 mm²	Construção e seção dos condutores declaradas.
Número de fios	2 fios	Quantidade de condutores informada no anúncio.
Cor dos fios	BK = preto	Identificação de condutor fornecida na ficha; verificar o diagrama oficial para a ligação.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; aplicar conforme a instalação.
Ciclos de curvatura	> 5 Mio.	Valor declarado para ciclos de curvatura.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de operação declarada.
Temperatura ambiente com certificado UL	-25...75 °C	Faixa indicada especificamente para o certificado UL.
Grau de proteção	IP65; IP66; IP67; IP68; IP69K	Graus de proteção declarados; as condições específicas de ensaio e aplicação devem ser verificadas no datasheet.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio de vibração declarada.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio de variação de temperatura declarada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio declarada.

Dados mecânicos e materiais
Dimensões	M18 x 1 / L = 40 mm	Dimensão mecânica indicada para o invólucro.
Designação da rosca	M18 x 1	Rosca do invólucro.
Tipo de montagem	Embutido	Configuração de montagem declarada.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais indicados na ficha.
Peso	86,1 g	Peso informado no cadastro técnico.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Material incluído	2 porcas de fixação; 1 arruela de trava dentada de aço inoxidável	Acessórios listados como incluídos na ficha.

Conformidade e confiabilidade
EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Ensaios e classe de compatibilidade eletromagnética informados na ficha.
Número do arquivo UL	E174191	Identificação de arquivo UL indicada.
Número de aprovação UL	A007	Identificação de aprovação indicada.
MTTF	899 anos	Valor declarado no cadastro; não deve ser interpretado como vida útil garantida.
Software Embedded incluído	Sim	Campo declarado no cadastro técnico.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; trata-se de sensor com saída de comutação PNP/NPN normalmente aberta.

Conexões

Elétrica Cabo PUR integrado de 2 m, com 2 x 0,34 mm². Alimentação de 10...30 V DC. A ficha informa BK = preto para os fios; confirme a atribuição de condutores e o esquema de ligação no datasheet do fabricante antes de energizar.

Processo Não possui conexão de processo para fluido informada. A fixação mecânica é por invólucro roscado M18 x 1, com montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente aberta, alimentação de 10...30 V DC	✓	A ficha especifica saída PNP/NPN normalmente aberta e tensão de operação de 10...30 V DC; confirme a configuração elétrica requerida pelo controlador.
Entrada de controle DC compatível com saída NPN normalmente aberta, alimentação de 10...30 V DC	✓	A ficha especifica saída PNP/NPN normalmente aberta e tensão de operação de 10...30 V DC; confirme a configuração elétrica requerida pelo controlador.
Aplicação que exige saída normalmente fechada ou sinal analógico	✗	A ficha informa saída normalmente aberta e não indica saída analógica.
Aplicação que exige comunicação por protocolo	✗	Não há protocolo de comunicação especificado para este sensor.
Instalação que requer montagem embutida M18 x 1 e detecção indutiva nominal de 8 mm	✓	A ficha identifica montagem embutida, rosca M18 x 1 e alcance de detecção de 8 mm; a distância efetiva também depende do material e das condições de montagem.
Instalação que requer conector removível em vez de cabo integrado	✗	A ficha especifica conexão por cabo PUR de 2 m.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGS710 M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN normalmente aberta, cabo PUR de 2 m

Confirme que a aplicação exige sensor indutivo, montagem embutida M18 x 1 e distância de detecção compatível com os dados do datasheet.
Verifique a alimentação DC disponível e a compatibilidade da entrada do controlador com a saída PNP/NPN normalmente aberta.
Prepare a fixação mecânica M18 x 1 e instale o sensor na configuração embutida prevista para a aplicação.
Fixe o sensor com as porcas incluídas; evite aplicar esforços que possam danificar o invólucro ou o cabo.
Roteie o cabo PUR de 2 m sem exceder o raio mínimo de curvatura declarado para aplicação flexível; consulte o datasheet para os detalhes de ligação dos condutores.
Energize o circuito dentro da faixa especificada e verifique o LED amarelo de status de chaveamento e a resposta da entrada do controlador.

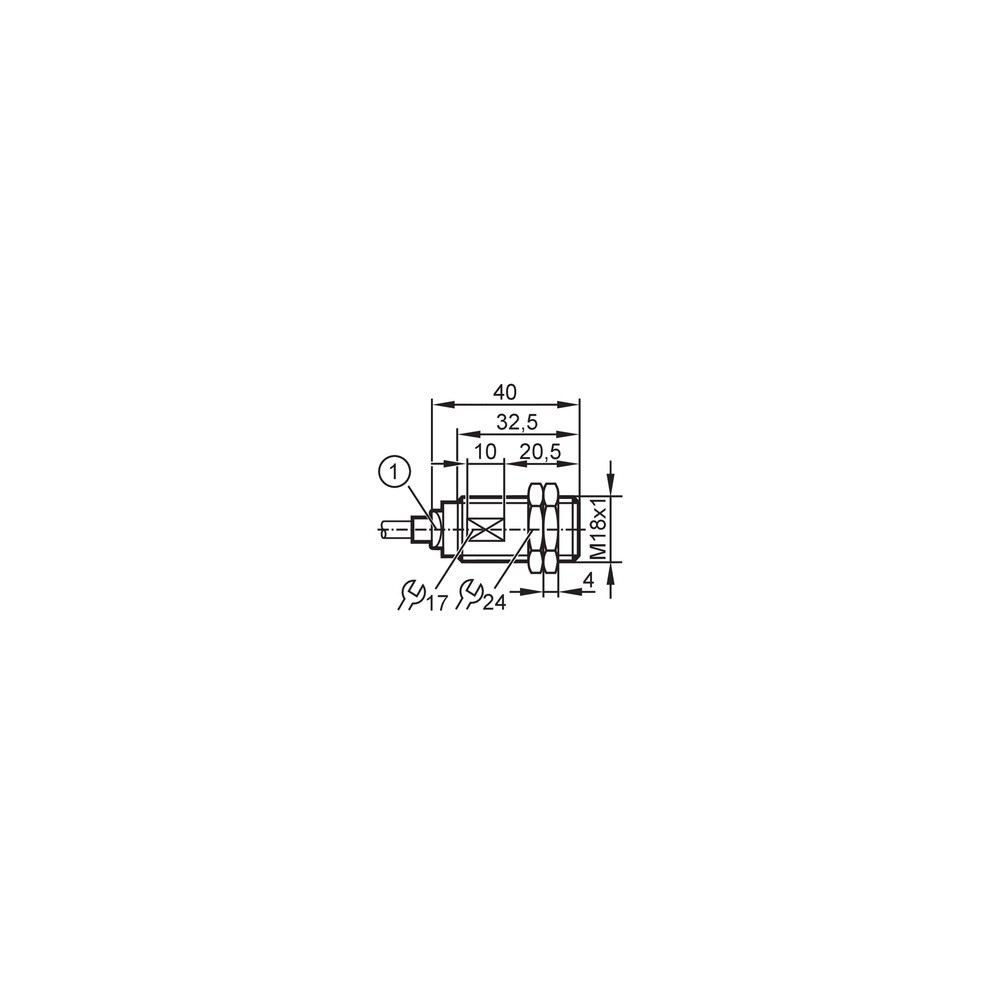

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação
1 arruela de trava dentada de aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Alimentação fora da faixa especificada, ligação incompatível com a entrada do controlador ou condutores conectados incorretamente.	Meça a alimentação no sensor e confira a configuração PNP/NPN, a função normalmente aberta e a ligação no datasheet antes de substituir o componente.
O sensor comuta a uma distância menor do que a esperada.	Material do alvo com fator de correção inferior ao do aço ou montagem/posição do alvo diferente da condição prevista.	Confira a distância de trabalho e aplique o fator de correção informado para o material do alvo; valide também o alinhamento e a montagem embutida.
A saída permanece acionada ou não muda de estado durante o ciclo.	Alvo metálico presente continuamente na zona de detecção, distância inadequada ou incompatibilidade entre a saída normalmente aberta e a lógica esperada pelo controlador.	Observe o LED amarelo de chaveamento, afaste o alvo para testar a transição e confirme a lógica da entrada e a função normalmente aberta.
A comutação é intermitente após movimentação do cabo.	Dano ou esforço excessivo no cabo, ou raio de curvatura inferior ao mínimo declarado para aplicação flexível.	Inspecione o cabo e os pontos de flexão; compare a instalação com o raio mínimo de 10 x o diâmetro do cabo e verifique a continuidade elétrica.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IGS710 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGS710 e para que serve?

É um sensor indutivo destinado à detecção de objetos metálicos em aplicações industriais e de automação. Tem montagem embutida e saída de comutação PNP/NPN normalmente aberta.

Com quais controladores elétricos ele pode trabalhar?

Pode ser aplicado a entradas DC compatíveis com saída PNP ou NPN normalmente aberta, usando alimentação de 10...30 V DC. A compatibilidade final depende da configuração da entrada e da ligação do circuito.

O que vem junto com o sensor?

A ficha lista 2 porcas de fixação e 1 arruela de trava dentada de aço inoxidável. O sensor tem cabo PUR integrado de 2 m.

Ele serve para um circuito que exige saída normalmente fechada?

Não conforme a ficha, que especifica função de saída normalmente aberta. Verifique a lógica requerida pelo controlador antes da compra.

Posso usar este sensor com um CLP que precisa de sinal analógico ou comunicação por protocolo?

A ficha descreve saída de comutação PNP/NPN e não informa saída analógica nem protocolo de comunicação. Para essas exigências, selecione um componente cuja ficha declare explicitamente a interface necessária.

O sensor acende o LED, mas o CLP não detecta a peça; o que devo verificar?

Confira primeiro se a entrada do CLP é compatível com a saída PNP/NPN e se a lógica normalmente aberta corresponde à configuração do programa. Verifique também a ligação dos condutores e a alimentação conforme o datasheet.

A distância de detecção parece menor em uma peça de latão; isso indica defeito?

Não necessariamente: a ficha indica fator de correção de 0,5 para latão, comparado ao valor de referência 1 para aço. Verifique o material, a distância de trabalho e a posição do alvo antes de substituir o sensor.

Como decido entre este sensor e outra versão?

Escolha o IGS710 quando forem compatíveis a montagem embutida M18 x 1, o alcance nominal de 8 mm, a alimentação DC especificada e a saída normalmente aberta PNP/NPN. Se o circuito exigir saída normalmente fechada, sinal analógico, protocolo ou conector, procure uma versão cuja ficha confirme esses requisitos.

Que cuidado devo ter ao instalar o cabo?

Na aplicação flexível, respeite o raio mínimo de curvatura declarado de 10 vezes o diâmetro do cabo. Use o datasheet para confirmar as ligações elétricas antes de energizar.

O sensor pode operar em qualquer temperatura até 85 °C, inclusive em aplicação UL?

A faixa ambiente geral informada é de -40 a 85 °C; para a condição do certificado UL, a ficha indica -25 a 75 °C. Considere a faixa aplicável à instalação e consulte o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos sem contato por princípio indutivo. (Ref.: tipo de produto: sensor indutivo.)

Montagem embutida

Configuração de instalação indicada para o sensor, a ser considerada no posicionamento mecânico. (Ref.: tipo de montagem: embutido.)

PNP/NPN

Tipos de saída de comutação que devem corresponder à entrada do controlador. (Ref.: função elétrica: PNP/NPN.)

Distância real de comutação indicada pelo fabricante; a ficha informa 8 ± 10 % mm. (Ref.: distância real de comutação Sr.)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso, cujas condições específicas devem ser verificadas para a aplicação. (Ref.: IP65, IP66, IP67, IP68 e IP69K.)
