Sensor Indutivo IGS702 ifm M18 8mm PNP NA

Pré-visualizar: IGS702 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NA

IGS702 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NA

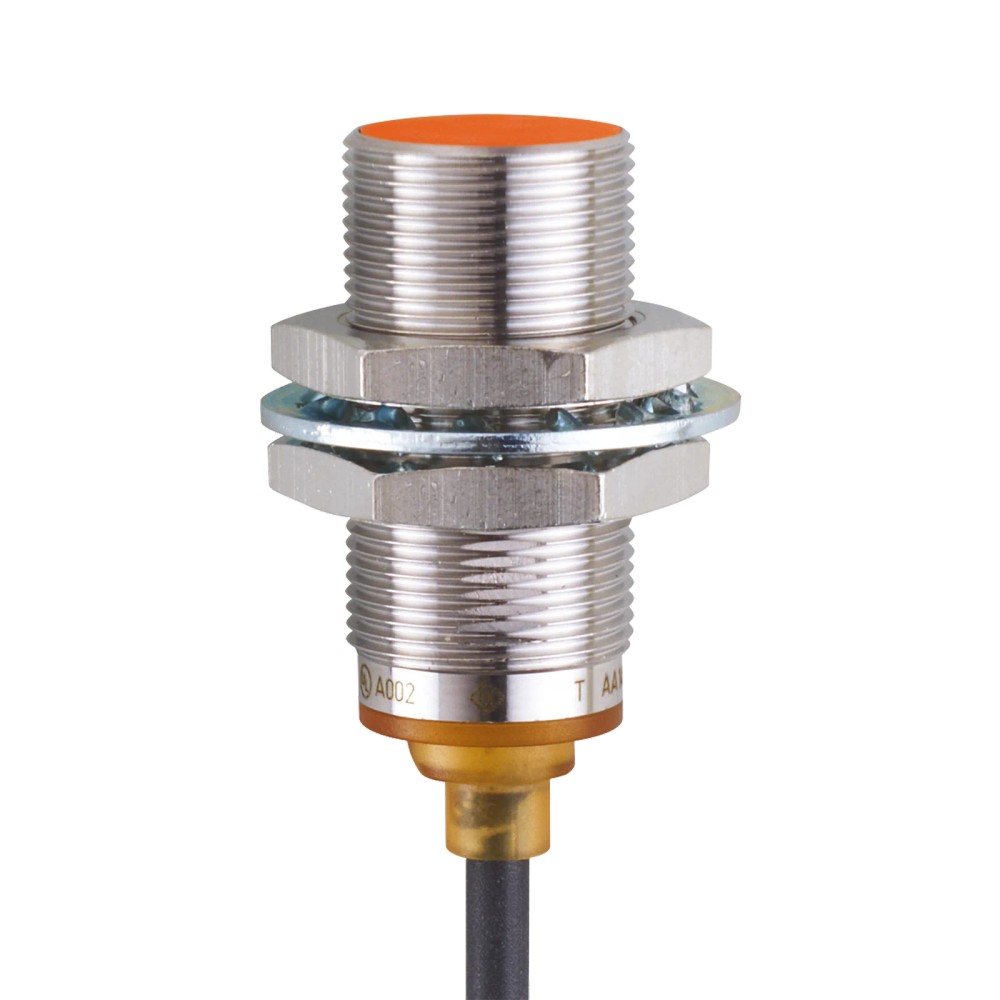

Imagem meramente ilustrativa

R$ 609,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS702
EAN: 4021179280747
NCM do produto: 85365090

Destaques do Produto Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IGS702 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NA"

Destaques do Produto

Rosca

M18 x 1

Alcance

8 mm

Saída

PNP, NA

Conexão

Cabo PUR 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGS702 M18 8mm PNP NA

O IGS702 é um sensor indutivo M18 de alta precisão projetado para detecção de metais em automação industrial. Possui alcance de 8 mm com montagem embutida, garantindo robustez mecânica. Operando com saída PNP normalmente aberta, é ideal para ambientes agressivos devido à sua proteção IP69K e cabo integrado.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IGS702
Designação	M18 x 1
Alcance	8 mm
Saída	PNP
Conexão	Cabo 2 m PUR
Grau de Proteção	IP 65/66/67/68/69K
Temperatura	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de alvos ferrosos em máquinas-ferramenta.
Posicionamento em linhas de montagem automotiva.
Ambientes com presença de fluidos refrigerantes e lubrificantes.
Aplicações com restrição de espaço que exigem montagem embutida.

⚠ Considere outro se precisa de:

Detecção de alvos não metálicos (plástico, papel, madeira).
Aplicações que exigem montagem não embutida para distâncias maiores.
Ambientes com interferência eletromagnética extrema fora dos padrões EN 61000.
Sistemas de controle que exigem lógica NPN.

APLICAÇÕES E USO

Automação industrial geral
Detecção de alvos metálicos em máquinas-ferramenta
Aplicações móveis
Ambientes industriais com presença de fluidos refrigerantes e lubrificantes

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGS702 M18 8mm PNP NA, verifique estes pontos:

Quando escolher este produto

Ideal para ambientes industriais que exigem alta proteção contra fluidos (IP69K), montagem embutida em rosca M18 e detecção de metais a até 8mm.

Quando buscar alternativas

Se a aplicação exigir montagem não embutida (para maiores distâncias), detecção de objetos não metálicos ou comunicação digital (IO-Link), selecione modelos compatíveis com esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...30 V DC	Limite de tensão para funcionamento estável
Função de saída	PNP / Normalmente Aberto (NA)	Configuração da lógica de comutação
Frequência de comutação	400 Hz	Capacidade máxima de alternância por segundo

Dados Mecânicos
Designação da rosca	M18 x 1	Padrão de rosca mecânica
Tipo de montagem	Embutido	Requisito de instalação para o sensor
Comprimento	40 mm	Dimensão total do corpo

Faixa de Medição
Alcance de detecção	8 mm	Distância nominal de detecção (Sr)
Histerese	3...15 % de Sr	Zona morta operacional

Condições Ambientais
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Nível de vedação contra poeira e água
Temperatura ambiente	-40 a 85 °C	Faixa operacional de temperatura

COMPATIBILIDADE

Comunicação

• N/A (Saída digital PNP)

Conexões

Elétrica Cabo PUR 2 m, 3 fios

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de aço	✓	Metal ferromagnético padrão para sensores indutivos.
Detecção de cobre/alumínio	✓	Compatível, porém considera o fator de correção do material indicado no datasheet.
Ambiente de alta pressão (washdown)	✓	Possui certificação IP69K.
Detecção de plástico	✗	Sensores indutivos não detectam materiais não metálicos.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGS702 M18 8mm PNP NA

Certifique-se de que a fonte de alimentação está desligada.
Limpe o local de montagem e certifique-se de que a rosca M18 está livre de detritos.
Rosqueie o sensor na posição desejada.
Ajuste a profundidade utilizando as porcas de fixação incluídas.
Fixe o sensor apertando as porcas manualmente (evite excesso de torque).
Conecte os cabos seguindo o padrão de cores: Marrom (L+), Preto (OUT), Azul (L-).

Diagrama Elétrico

ACESSÓRIOS

2 porcas de fixação
1 arruela de trava dentada

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende.	Alvo metálico fora da distância nominal ou ausência de metal.	Verifique a distância entre o objeto e a face ativa e confirme se o objeto é metálico.
O sensor não comuta ou apresenta erro no controlador.	Curto-circuito ou conexão elétrica incorreta.	Confirme a pinagem (BN: L+, BK: OUT, BU: L-) e verifique se há curto nos fios.
Sinal intermitente ou inexistente.	Dano físico no cabo ou na face ativa.	Inspecione o cabo PUR e a face do sensor quanto a danos visíveis.
Detecção não confiável ou ativação falsa.	Interferência de montagem (não embutido quando deveria).	Confirme se a instalação está embutida ou se o espaço ao redor da face do sensor é suficiente.

DOCUMENTAÇÃO TÉCNICA

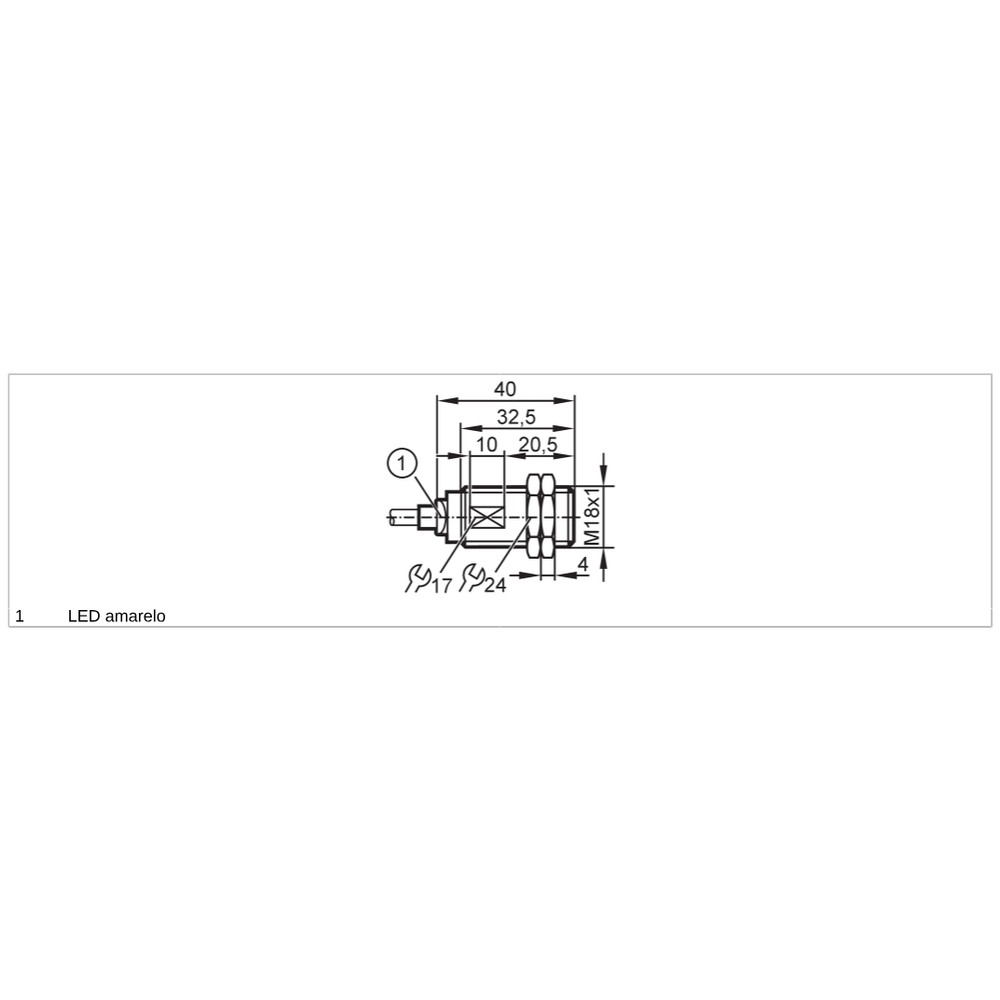

Datasheet Técnico IGS702 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGS702 da IFM e para que serve?

O IGS702 é um sensor indutivo M18 com alcance de detecção de 8 mm, projetado para detectar objetos metálicos sem contato em aplicações de automação industrial.

O que vem na embalagem do sensor IGS702?

O sensor acompanha duas porcas de fixação e uma arruela de trava dentada para instalação mecânica.

Posso usar este sensor para detectar objetos plásticos?

Este sensor não é adequado para detectar materiais não metálicos, como plásticos, madeiras ou fluidos não condutores.

Este sensor possui protocolo de comunicação IO-Link?

Não, este modelo não suporta comunicação IO-Link; ele opera através de uma saída digital PNP padrão.

O sensor está alimentado, mas não detecta o objeto. O que verificar?

O LED amarelo indicará o status de chaveamento. Se o LED não acender na presença de metal, verifique a alimentação elétrica e a distância entre o objeto e a face ativa.

Quais sintomas indicam que o sensor precisa ser substituído?

Sintomas como interrupção de sinal ou saídas falsas podem ser causados por rompimento interno do cabo PUR ou curto-circuito. Verifique a continuidade do cabo e as conexões elétricas.

Qual a vantagem deste modelo de montagem embutida?

Este modelo possui montagem embutida, sendo mais adequado para instalações onde o sensor fica nivelado na estrutura metálica, em comparação a sensores não embutidos que exigem zona livre.

Devo escolher o IGS702 ou outro sensor indutivo M18?

A escolha depende da tecnologia de saída necessária; o IGS702 é PNP/NA, sendo a escolha ideal se o seu CLP ou interface de controle operar com lógica positiva.

Quais cuidados devo tomar ao instalar o sensor?

Para instalação, certifique-se de que a rosca M18 esteja limpa e não force o aperto excessivo. Utilize as porcas fornecidas para ajustar o alinhamento em relação ao alvo metálico.

Qual a procedência deste componente?

O IGS702 é fabricado pela IFM e distribuído através de canais oficiais, garantindo a procedência técnica e conformidade com as normas industriais citadas no datasheet.

GLOSSÁRIO TÉCNICO

Montagem Embutida

Tipo de instalação onde o sensor pode ser montado nivelado em metal sem sofrer interferência no campo magnético (Ref.: datasetAttributes).

Histerese

A diferença entre o ponto de ativação e desativação do sensor, definida entre 3% e 15% de Sr (Ref.: 3...15 % de Sr).

PNP

Configuração de saída que fornece tensão positiva (L+) quando o sensor é acionado (Ref.: PNP).

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura (Ref.: IP 69K).

Indutivo

Princípio de funcionamento baseado na variação de um campo eletromagnético pela aproximação de um material metálico (Ref.: Sensor indutivo).
