Sensor Indutivo ifm IGS701 M18

Pré-visualizar: IGS701 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NC

IGS701 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NC

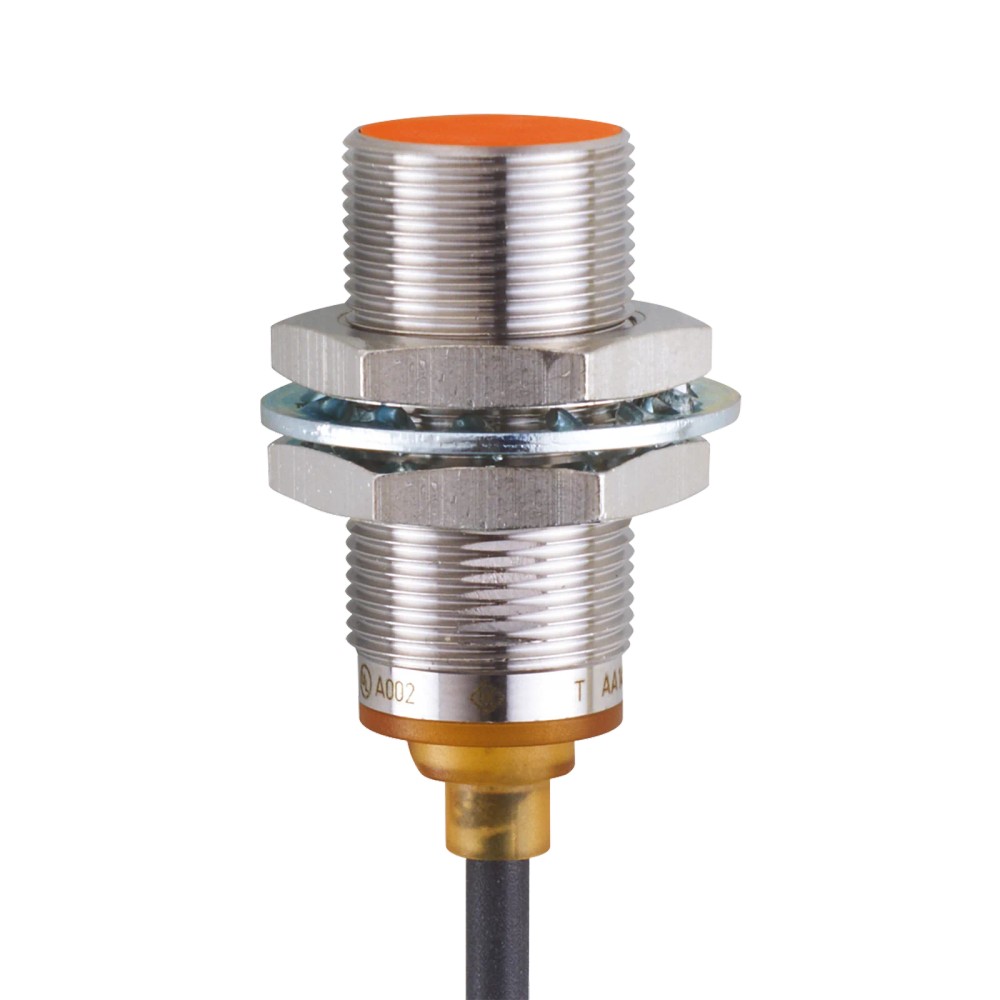

Imagem meramente ilustrativa

R$ 609,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS701
EAN: 4021179280730
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem...mais

Fechar menu

Saiba mais sobre: "IGS701 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NC"

Destaques do Produto

Tipo de Montagem

Embutido

Distância de detecção

8 mm

Saída

PNP / Normalmente Fechado

Conexão

Cabo PUR 2 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGS701 M18 8mm PNP NF

O sensor indutivo IGS701 é um componente para automação industrial projetado para detecção sem contato de objetos metálicos em distâncias de até 8 mm. Opera em sistemas DC com lógica de saída PNP normalmente fechada. É robusto, possuindo invólucro M18 e proteção IP69K para ambientes agressivos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IGS701
Designação	M18 x 1
Alcance	8 mm
Saída	PNP NC
Proteção	IP65/66/67/68/69K
Frequência	400 Hz
Temperatura	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em linhas de montagem
Posicionamento de dispositivos mecânicos (M18)
Ambientes industriais com exigência de vedação IP69K

⚠ Considere outro se precisa de:

Montagem em ambientes com temperatura acima de 85°C
Detecção de objetos não metálicos
Aplicações que exigem saída tipo Normalmente Aberta (NA)

APLICAÇÕES E USO

Linhas de automação industrial para contagem de peças metálicas
Monitoramento de posição em máquinas de embalagem
Aplicações com ciclos de lavagem frequentes (proteção IP69K)

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGS701 M18 8mm PNP NF, verifique estes pontos:

Quando escolher este sensor

Se você precisa de uma detecção confiável de objetos metálicos em um invólucro roscado M18 com montagem embutida e exigência de alta resistência a líquidos e umidade (IP69K).

Quando buscar outra opção

Se a aplicação requer detecção de materiais não metálicos, alcance superior a 8 mm, ou uma lógica de saída Normalmente Aberta (NA).

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tipo de corrente	DC	Tensão de operação
Tensão de operação	10...30 V	Limite de operação
Consumo de corrente	< 10 mA	valor nominal

Faixa de medição
Alcance de detecção	8 mm	valor nominal
Histerese	3...15 % de Sr	padrão de referência

COMPATIBILIDADE

Comunicação

• N/A (Sinal digital discreto)

Conexões

Elétrica Cabo PUR 2m, 3 fios

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de aço	✓	Sensor indutivo padrão para metais ferrosos.
Detecção de cobre/alumínio	✗	O fator de correção reduz significativamente a distância de detecção (Fator 0,3-0,4).

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGS701 M18 8mm PNP NF

Posicione o sensor em um furo M18 adequado.
Verifique a compatibilidade do material de suporte para montagem embutida.
Rosqueie as porcas de fixação no corpo do sensor.
Aperte as porcas manualmente e finalize com a chave adequada até o torque recomendado.
Conecte o cabo de 3 fios (marrom: +, azul: -, preto: carga) conforme o diagrama.
Valide o funcionamento observando o LED amarelo.

ACESSÓRIOS

2 porcas de fixação
1 arruela de trava dentada em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status desligado permanentemente	Falha na conexão elétrica ou fonte desligada	Medir tensão nos terminais do cabo
Sensor não comuta ou comuta falsamente	Corpo estranho ou limalha metálica na face	Limpar a face ativa do sensor
LED indicativo piscando ou apagado	Curto-circuito ou sobrecarga na saída	Verificar corrente na carga (máx 100mA)
Sensor não detecta o alvo	Distância de detecção fora da faixa de 8mm	Medir distância física entre face e alvo

DOCUMENTAÇÃO TÉCNICA

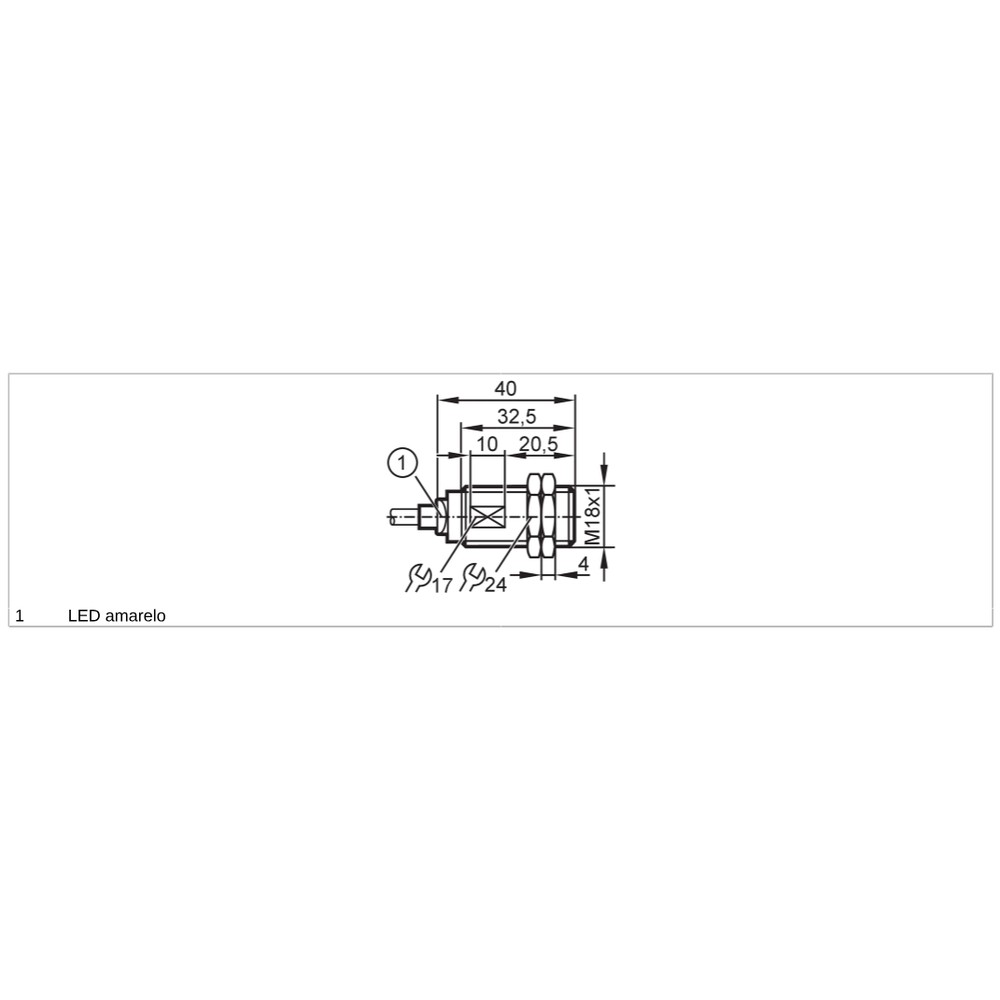

Folha de dados técnica (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o sensor indutivo IGS701?

O IGS701 é um sensor indutivo M18 com alcance de detecção de 8 mm, ideal para detecção de metais sem contato em automação industrial.

O que vem na embalagem deste sensor?

Ele acompanha duas porcas de fixação e uma arruela de trava dentada em aço inoxidável para montagem.

Este sensor é compatível com lógica normalmente aberta?

Este modelo possui saída PNP com lógica normalmente fechada (NF) e não serve para aplicações que exigem saída normalmente aberta (NA).

Posso usar este sensor para detectar objetos de plástico?

Não, este sensor indutivo é projetado para detectar objetos metálicos e não detectará materiais plásticos ou não metálicos.

O sensor parou de funcionar, como diagnostico?

Se o LED amarelo não acender, verifique primeiro se a tensão de alimentação está entre 10 e 30V DC e se a fiação não apresenta rompimento ou curto-circuito.

Por que o sensor não está chaveando?

A ausência de sinal de comutação pode ser causada por falha na fonte de alimentação ou sujeira excessiva na face ativa. Verifique o consumo de corrente, que deve ser inferior a 10mA.

Este sensor é melhor que um modelo não embutido?

O IGS701 é um modelo embutido. Para aplicações que exigem montagem não embutida ou distâncias de detecção superiores a 8 mm, outros modelos da linha IFM devem ser selecionados.

Como decidir entre o IGS701 e outros modelos M18?

Sim, a escolha entre modelos depende exclusivamente da distância de detecção necessária e do tipo de saída elétrica exigida pelo seu CLP.

Quais cuidados devo ter ao instalar?

A instalação deve respeitar o torque máximo de fixação das porcas para não danificar a rosca e garantir que a face ativa esteja limpa de resíduos metálicos.

Qual a procedência deste componente?

A IFM Electronics é a fabricante e responsável técnica pelo produto, com faturamento direto.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída que comuta o positivo da fonte (Ref.: Saída de comutação PNP).

Normalmente Fechado (NF)

Estado do sensor onde o sinal elétrico está ativo enquanto nenhum objeto está presente (Ref.: Configuração de saída).

Montagem Embutida

Instalação onde a face ativa do sensor fica nivelada com o material de suporte metálico (Ref.: Tipo de montagem).

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água/limpeza a vapor (Ref.: Grau de proteção).

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do objeto (Ref.: Histerese 3...15 % de Sr).
