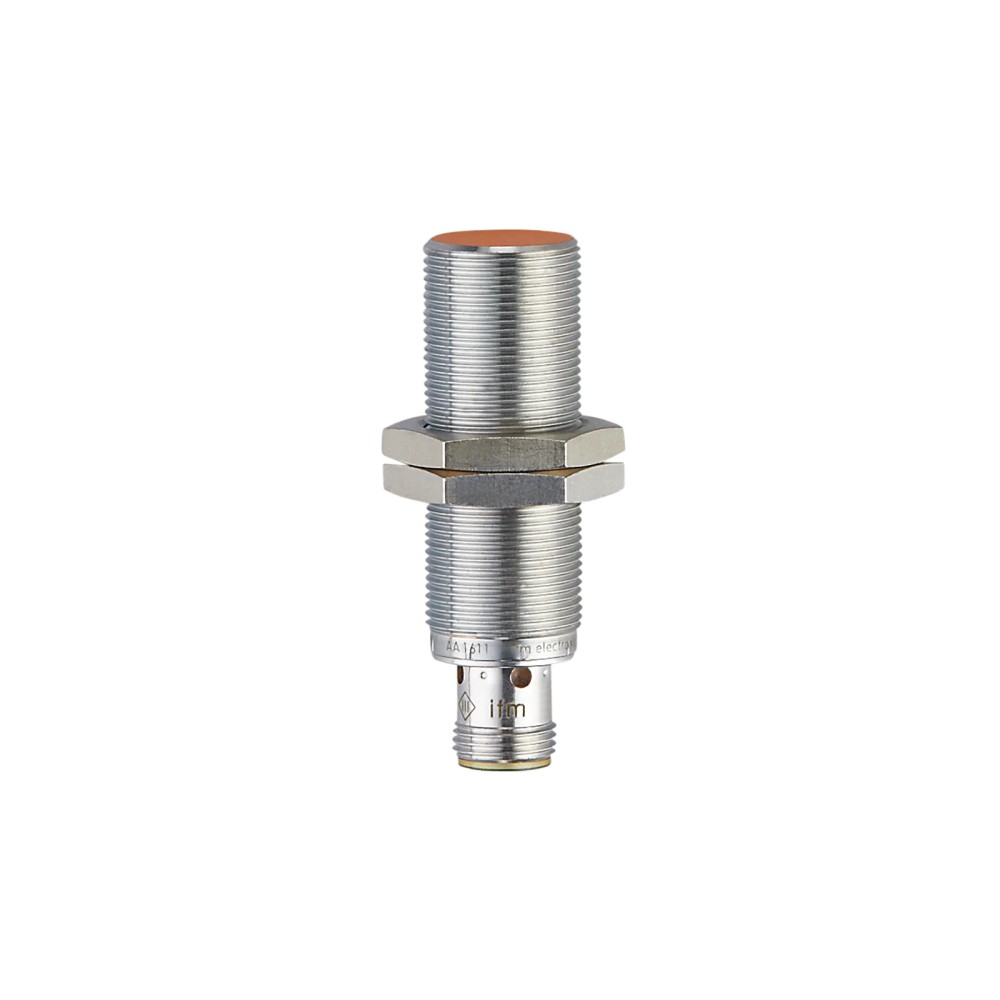

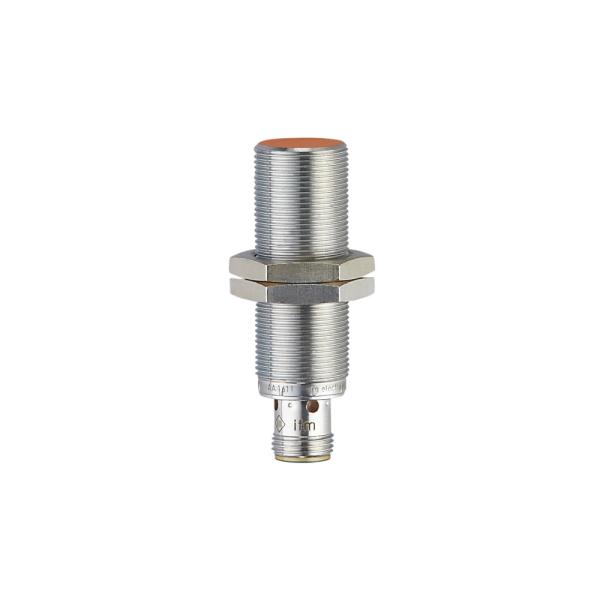

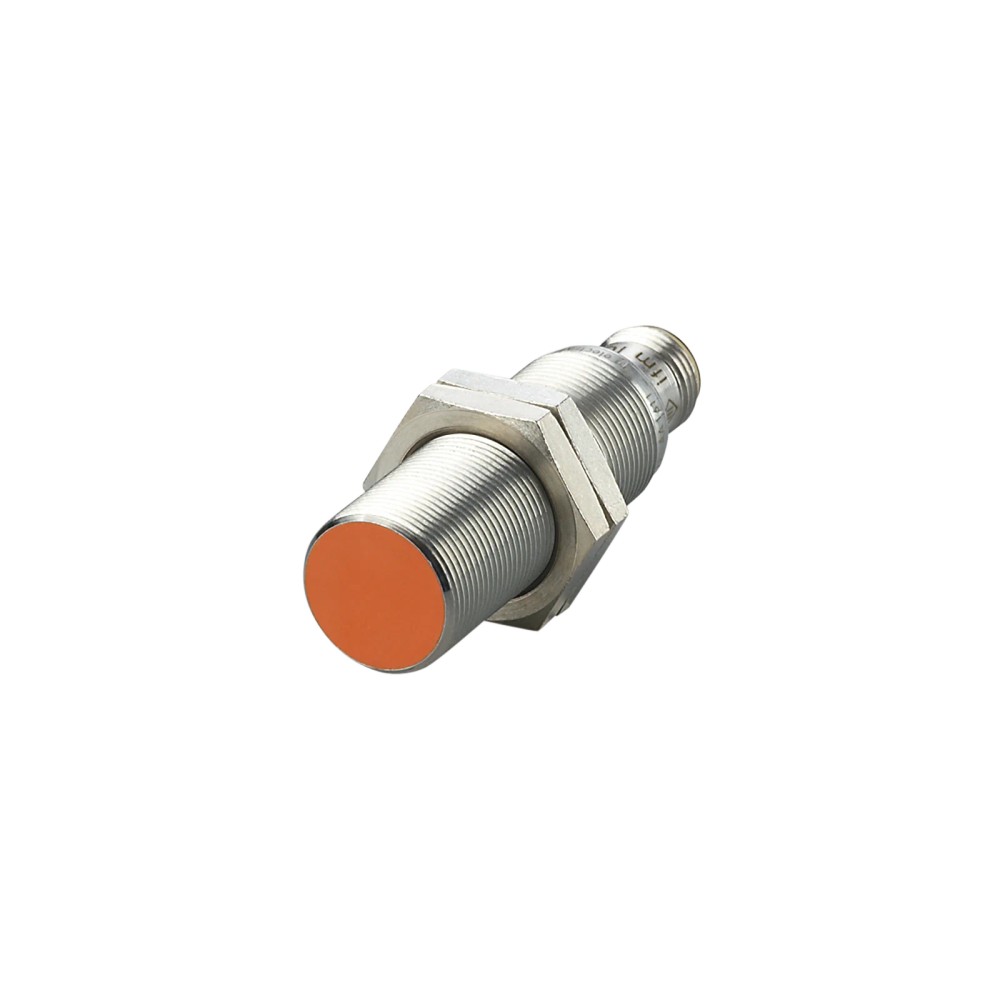

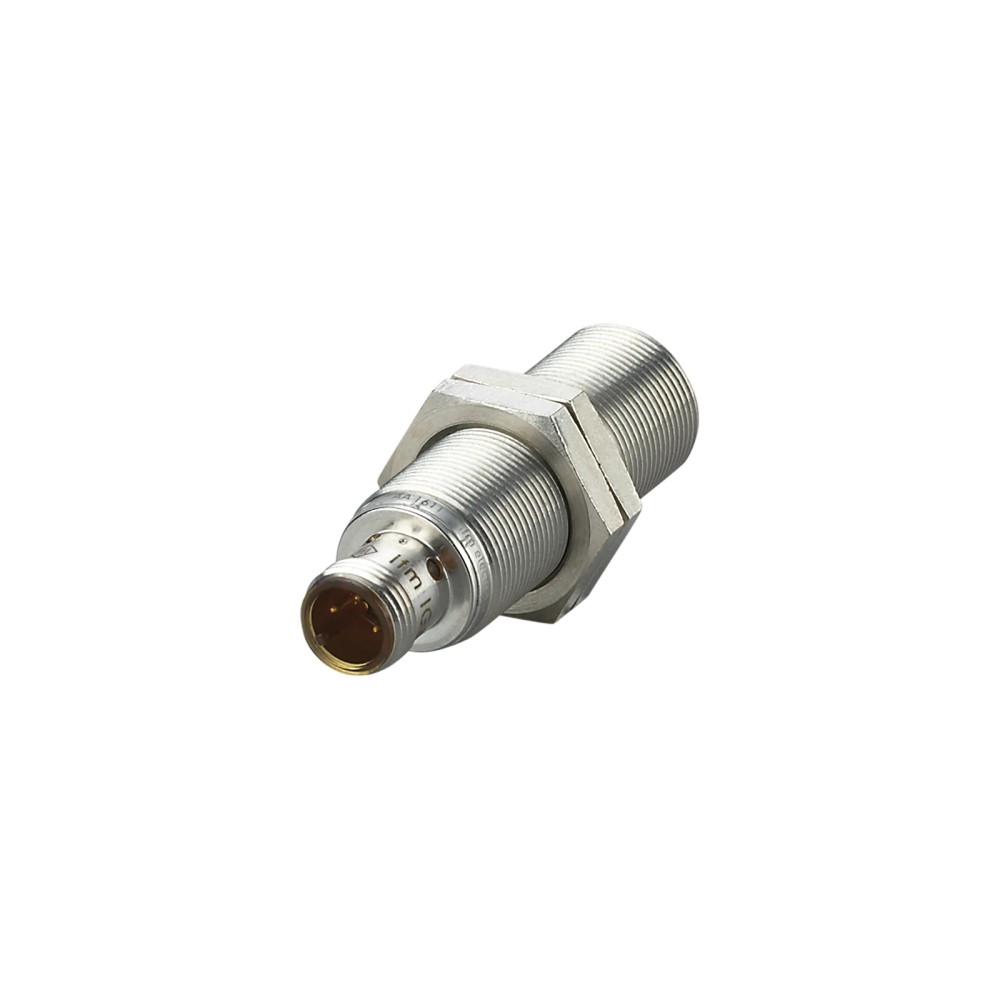

Sensor Indutivo IFM IGS324 M18

Pré-visualizar: IGS324 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP Antivalente

IGS324 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP Antivalente

Imagem meramente ilustrativa

R$ 643,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS324
EAN: 4021179335607
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IGS324 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP Antivalente"

Destaques do Produto

Alcance nominal

8 mm

Tipo de saída

PNP antivalente

Alimentação

10...30 V DC

Montagem

Embutida; rosca M18 x 1

Conexão

M12, 4 contatos, codificação A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IGS324, M18 x 1, 8 mm, PNP antivalente, embutido

O ifm IGS324 é um sensor indutivo cilíndrico roscado para detecção de objetos metálicos em aplicações industriais e de automação. Tem alcance nominal de detecção de 8 mm, saída PNP antivalente e conexão elétrica M12. Opera com alimentação de 10 a 30 V DC e possui grau de proteção IP65, IP66, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGS324
Tipo	Sensor indutivo
Rosca e comprimento	M18 x 1; 70 mm
Alcance de detecção	8 mm; montagem embutida
Saída	PNP antivalente
Alimentação	10...30 V DC
Conexão elétrica	M12, 4 contatos, codificação A
Frequência de comutação	400 Hz
Proteção	IP65, IP66, IP67, IP68, IP69K
Temperatura ambiente	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, respeitando o alcance nominal de 8 mm e a montagem embutida.
Aplicações industriais móveis e ambientes com fluidos refrigerantes ou lubrificantes, conforme aplicação indicada na ficha do fabricante.
Circuitos de comando que aceitem alimentação de 10...30 V DC, saída PNP antivalente e corrente máxima constante de saída de 200 mA.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN, saída não antivalente ou sinal analógico; a ficha especifica PNP antivalente.
Não especificar para detecção fora da tecnologia indutiva ou para objetos não metálicos sem validação de aplicação; a ficha não declara detecção desses materiais.
Não exceder os limites elétricos e ambientais indicados pelo fabricante; verificar especialmente alimentação, corrente de saída e temperatura de operação.

APLICAÇÕES E USO

Uso declarado em aplicações industriais e de automação industrial, para detecção indutiva de objetos metálicos dentro das condições de montagem e alcance especificadas.
Uso declarado em aplicações móveis; a instalação deve respeitar a temperatura ambiente de -40...85 °C e os limites elétricos do sensor.
Uso declarado em ambientes com fluidos refrigerantes e lubrificantes; avaliar a exposição real, montagem e proteção exigida pela máquina, sem presumir compatibilidade com qualquer fluido ou condição.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IGS324, M18 x 1, 8 mm, PNP antivalente, embutido, verifique estes pontos:

Escolha o IGS324 quando

A aplicação exigir sensor indutivo embutido M18 x 1, alcance nominal de 8 mm, saída PNP antivalente e alimentação de 10...30 V DC. Confirme também que a entrada do controlador aceita essa configuração elétrica e que a conexão M12 é adequada.

Busque outra configuração quando

O circuito exigir NPN, saída analógica ou uma função de saída diferente de PNP antivalente. Para alcance, formato, montagem ou conexão diferentes, compare a ficha técnica do modelo alternativo com os requisitos da máquina.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção informado pelo fabricante.
Modelo / SKU / Part number	IGS324	Código para identificação e reposição.
Marca	ifm / ifm electronic	Fabricante indicado na ficha.
Aplicação declarada	Aplicações industriais e automação industrial; aplicações móveis e com fluidos refrigerantes e lubrificantes	Cenários de uso descritos no catálogo; validar condições da instalação.
Alcance aumentado	Sim	Característica especial indicada na ficha.
Característica especial	Contatos banhados a ouro; alcance aumentado	Informações declaradas pelo fabricante.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Número de fios	3 fios	Dado básico do anúncio; confirmar a pinagem no datasheet.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Corrente máxima constante da saída DC	200 mA	Limite máximo constante especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Classe de proteção	II	Classificação elétrica declarada.
Proteção contra curto-circuito	Sim	Recurso de proteção especificado.
Proteção contra sobrecarga	Sim	Recurso de proteção especificado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.

Saídas e comutação
Função elétrica	PNP	Tipo de saída indicado pelo fabricante.
Saída de comutação	Antivalente	Função de saída declarada para o modelo.
Frequência de comutação DC	400 Hz	Frequência máxima especificada para comutação DC.
Histerese	3...15 % de Sr	Faixa indicada em relação ao alcance nominal Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação ao alcance nominal Sr.

Detecção e montagem
Alcance de detecção	8 mm	Alcance nominal informado pelo fabricante.
Distância de trabalho	0...6,48 mm	Faixa de trabalho indicada na ficha.
Montagem	Embutido	Condição de instalação especificada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material indicados pelo fabricante; afetam o alcance efetivo.

Conexões e dimensões
Designação da rosca	M18 x 1	Dimensão mecânica para montagem.
Dimensões	M18 x 1 / L = 70 mm	Formato roscado e comprimento total indicados.
Formato	Cilíndrico roscado	Configuração mecânica.
Tipo de conexão	Conector macho integrado M12	Conexão elétrica indicada no anúncio.
Conexão elétrica detalhada	1 x M12; codificação A; 4 contatos, dourados	Detalhe do conector informado na ficha técnica.
Tipo de montagem	Roscado com porcas de fixação; montagem embutida	Condição mecânica informada.
Material incluído	2 porcas de fixação	Conteúdo declarado para montagem.

Materiais e acabamento
Material do corpo	Metal	Descrição resumida do material no anúncio.
Materiais detalhados	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais detalhados na ficha do fabricante.
Cor da face sensora	Laranja	Identificação visual informada.
Acabamento	Metálico escovado	Acabamento indicado no anúncio.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Limites de temperatura de operação indicados.
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Graus de proteção declarados pelo fabricante; verificar condições específicas de instalação.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio declarada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos	Condição de ensaio declarada.

Compatibilidade eletromagnética
ESD	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis de ensaio declarados para descarga eletrostática.
HF irradiado	EN 61000-4-3; 10 V/m	Nível de ensaio declarado.
Burst	EN 61000-4-4; 2 kV	Nível de ensaio declarado.
AF com fio	EN 61000-4-6; 10 V	Nível de ensaio declarado.
Emissão	EN 55011 classe B	Classificação declarada.

Displays e elementos de operação
Indicador de estado	LED amarelo de status de chaveamento, visível em 4 x 90°	Indicação visual de estado informada na ficha.

Dados logísticos e confiabilidade
Peso	52,25 g	Peso informado no dataset técnico.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
MTTF	1350 anos	Valor informado na ficha; não equivale a prazo de garantia nem assegura duração individual.
GTIN	4021179335607	Identificador comercial do produto.
NCM	8536.50.90	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de saída de comutação PNP antivalente.

• Compatível eletricamente com entradas de controle que aceitem saída PNP e alimentação de 10...30 V DC, respeitando corrente máxima de saída de 200 mA.

Conexões

Elétrica Conector macho integrado M12, 4 contatos, codificação A. Alimentação de 10...30 V DC; saída PNP antivalente. A ficha não detalha a atribuição de pinos nesta descrição; consultar o datasheet antes da ligação.

Processo Não possui conexão de processo para fluido informada. Montagem mecânica por rosca M18 x 1, com instalação embutida e porcas de fixação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou módulo de controle compatível com sensor PNP e alimentação DC dentro de 10...30 V	✓	A ficha especifica alimentação de 10...30 V DC e saída PNP antivalente; conferir a corrente admissível da entrada e do circuito.
Entrada que exige saída NPN ou sinal analógico	✗	A saída especificada é PNP antivalente, não NPN nem analógica.
Instalação mecânica em alojamento roscado M18 x 1 com montagem embutida	✓	A ficha informa formato M18 x 1 e montagem embutida; confirmar dimensões e espaço disponível no desenho dimensional.
Ligação por protocolo IO-Link ou outro protocolo digital	✗	A ficha fornecida não especifica protocolo de comunicação digital; não presumir compatibilidade.
Ambiente dentro da faixa de temperatura e com exposição compatível com os graus IP declarados	✓	A ficha declara -40...85 °C e graus de proteção IP65, IP66, IP67, IP68 e IP69K; a proteção não substitui a validação das condições específicas de instalação.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IGS324, M18 x 1, 8 mm, PNP antivalente, embutido

Confirme no projeto que a entrada de controle aceita sensor PNP antivalente e que a alimentação está dentro de 10...30 V DC.
Verifique o desenho dimensional e confirme que o alojamento permite rosca M18 x 1, comprimento de 70 mm e montagem embutida.
Instale o sensor com as duas porcas de fixação incluídas, mantendo o alinhamento mecânico previsto para a detecção.
Conecte o conector M12 de codificação A somente após confirmar a pinagem no datasheet do fabricante; não deduza a ligação pelas cores dos condutores.
Confira que a carga conectada respeita o limite de corrente de saída de 200 mA e as demais condições elétricas especificadas.
Energize o circuito e verifique a comutação e o indicador LED amarelo; valide a detecção na posição real do alvo.

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incompatível com saída PNP ou alvo além da distância de trabalho.	Meça a alimentação nos terminais conforme pinagem oficial e confira tipo de entrada, posição do alvo e distância de trabalho indicada na ficha.
A entrada do controlador permanece ativa ou inativa em estado inesperado.	A entrada pode não aceitar PNP antivalente ou a lógica de controle pode não corresponder à função de saída.	Confirme no esquema do controlador o tipo de entrada e compare a lógica esperada com a saída PNP antivalente do sensor.
Detecção instável ou alcance menor que o esperado.	Material do alvo com fator de correção inferior ao aço ou montagem/distância fora da condição prevista.	Identifique o material do alvo, aplique o fator de correção informado pelo fabricante e verifique a posição de montagem e distância.
O sensor deixa de operar após a conexão da carga.	Carga ou ligação pode exceder os limites de saída ou haver curto-circuito no circuito conectado.	Desenergize o circuito, inspecione a ligação e a carga, e confirme que a corrente constante não ultrapassa 200 mA antes de testar novamente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGS324 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGS324 e para que tipo de detecção serve?

É um sensor indutivo da ifm para detectar objetos metálicos sem contato. É destinado a aplicações industriais e de automação, com saída PNP antivalente.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação como material incluído. Não há outros acessórios descritos no conteúdo fornecido.

Posso ligar o IGS324 em uma entrada NPN?

Não é a configuração indicada: a saída especificada é PNP antivalente. Confirme o tipo de entrada do controlador antes da compra.

Ele serve para detectar plástico, madeira ou outros materiais não metálicos?

A ficha identifica o produto como sensor indutivo e não declara detecção desses materiais. A aplicação documentada é detecção indutiva; valide qualquer uso diferente com o fabricante.

O sensor acende, mas o CLP não reconhece a detecção. O que verifico?

Verifique se a entrada do CLP aceita PNP antivalente e confirme a pinagem M12 no datasheet. O indicador visual não comprova, por si só, que a ligação ao controlador esteja correta.

A distância de detecção ficou menor com meu alvo. O sensor está com defeito?

Não necessariamente; o fator de correção varia conforme o material do alvo. Confira o material e a distância de trabalho antes de substituir o sensor.

É melhor comprar este modelo ou um sensor NPN?

Escolha o IGS324 quando o circuito exigir saída PNP antivalente. Se a entrada exigir NPN, selecione uma versão cuja ficha confirme essa saída.

Preciso comprar as porcas de fixação separadamente?

A ficha lista 2 porcas de fixação como material incluído. Ela não informa a inclusão de cabo ou outros acessórios.

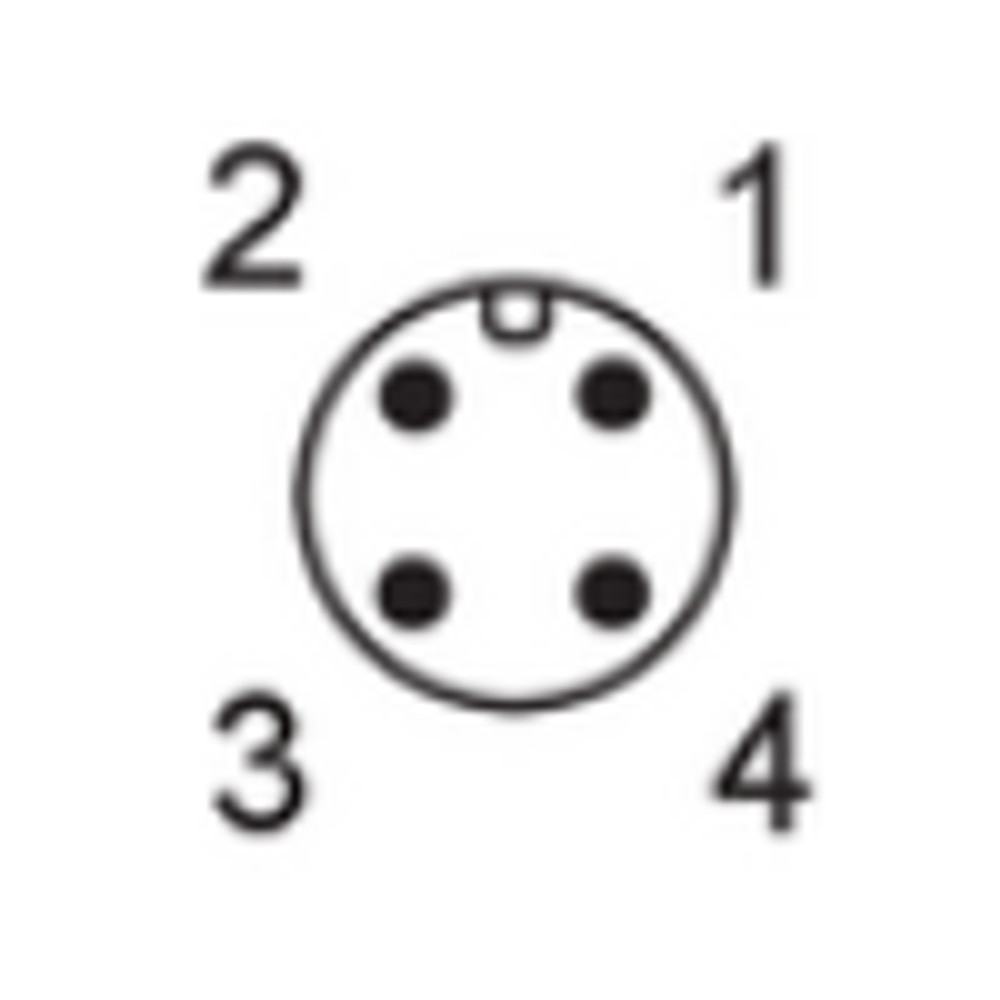

Como faço a ligação do conector M12 sem inverter os fios?

Consulte a pinagem no datasheet do IGS324 antes de conectar. A ficha fornecida identifica M12 com codificação A e 4 contatos, mas não detalha aqui a atribuição de cada pino.

O produto tem garantia ou procedência informada na ficha técnica?

A ficha técnica fornecida não informa condições de garantia. Para detalhes comerciais de procedência ou garantia, consulte o canal de venda e a documentação aplicável.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para detectar alvos; neste modelo, a aplicação declarada é detecção de objetos metálicos. (Ref.: Tipo de produto)

PNP

Tipo de saída de comutação que deve ser compatibilizado com a entrada elétrica do controlador. (Ref.: Função elétrica)

Saída antivalente

Configuração de saída indicada pelo fabricante como antivalente; conferir a lógica e a ligação no datasheet. (Ref.: Saída de comutação)

Montagem embutida

Condição de montagem declarada para o sensor; considerar o alojamento e a instalação conforme documentação dimensional. (Ref.: Montagem)

Símbolo usado na ficha para referenciar o alcance nominal nas especificações de histerese e variação do ponto de comutação. (Ref.: Histerese; Variação no ponto de comutação)
