Sensor Indutivo IFM IGS300 M18 PNP 8mm Antivalente

Pré-visualizar: IGS300 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm Antivalente

IGS300 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm Antivalente

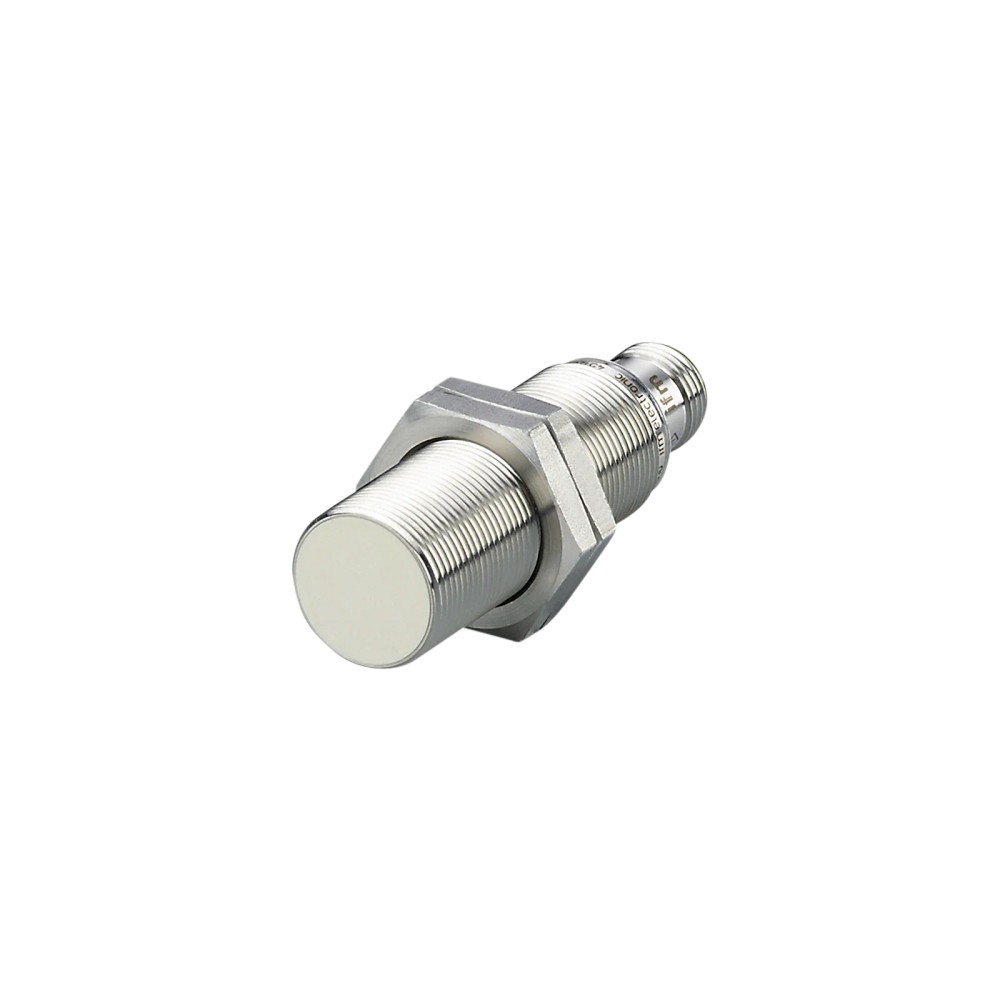

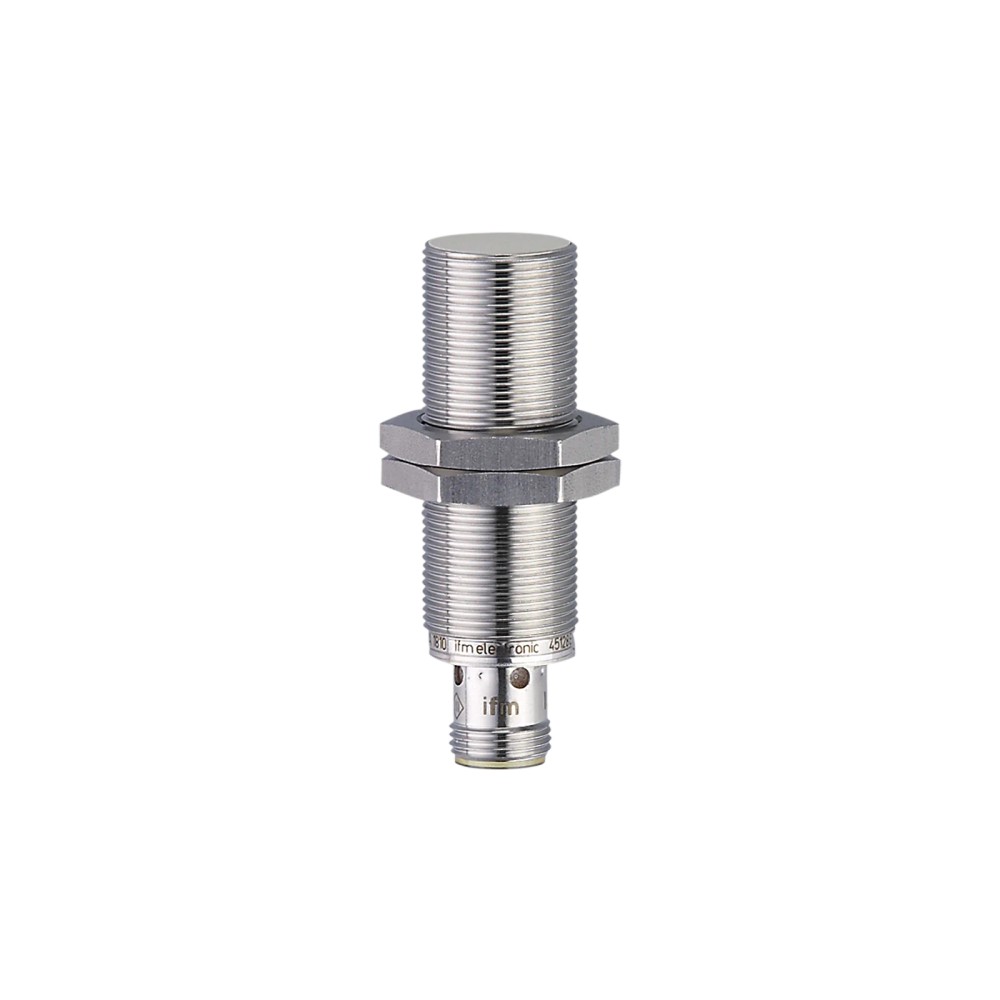

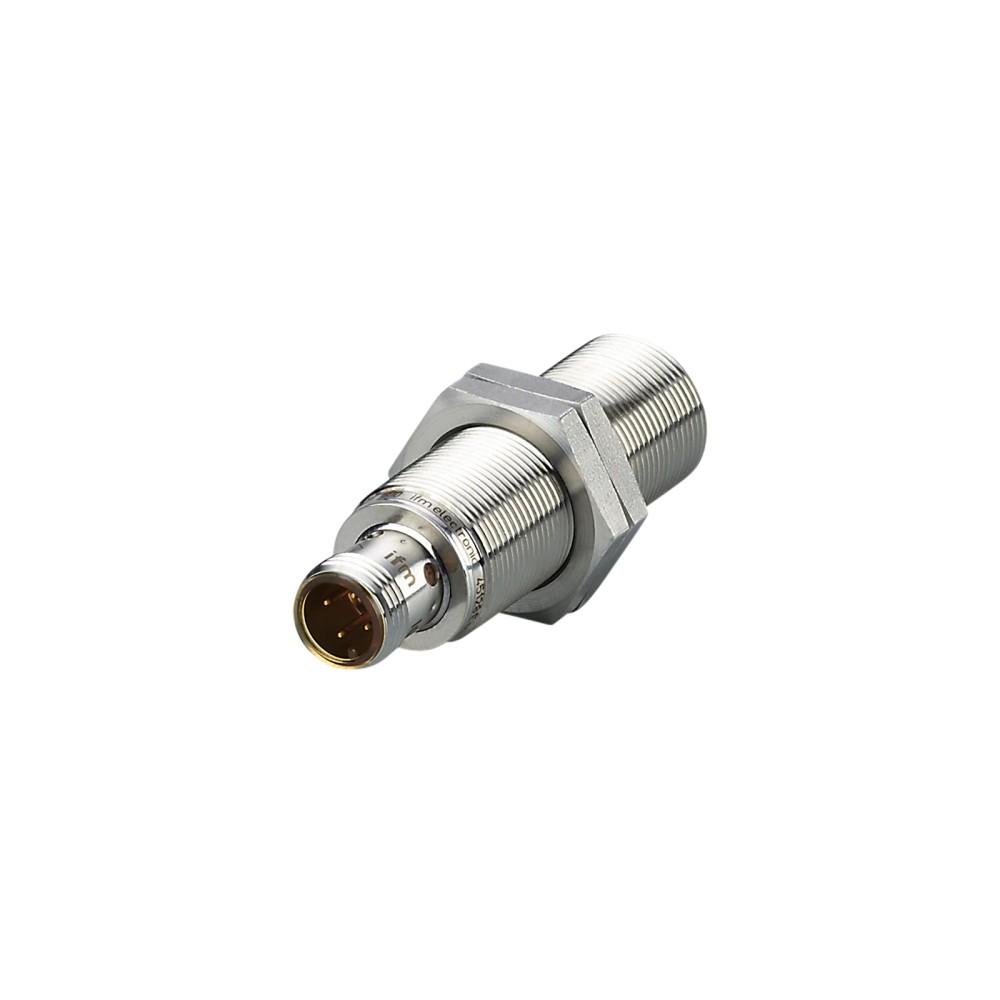

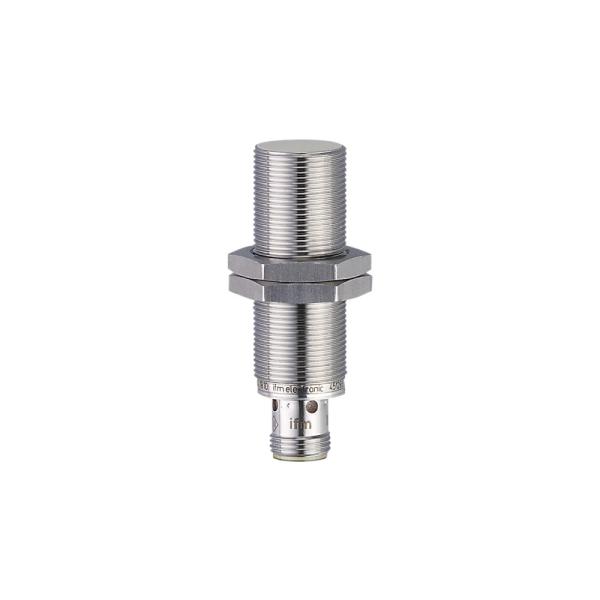

Imagem meramente ilustrativa

R$ 779,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS300
EAN: 4021179299954
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IGS300 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm Antivalente"

Destaques do Produto

Alcance nominal

8 mm

Montagem

Embutida; rosca M18 x 1

Tipo de saída

PNP antivalente

Alimentação

10...30 V DC

Conexão

M12 de 4 pinos

Frequência de comutação

2000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGS300, M18 x 1, PNP antivalente, alcance de detecção de 8 mm, montagem embutida, conexão M12

O IFM IGS300 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP antivalente, alcance nominal de 8 mm e montagem embutida. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGS300
Tipo de sensor	Indutivo
Rosca e comprimento	M18 x 1; 60 mm
Alcance de detecção	8 mm; montagem embutida
Saída	PNP antivalente
Alimentação	10...30 V DC
Conexão elétrica	M12, 4 pinos, contatos dourados
Frequência de comutação	2000 Hz
Proteção do invólucro	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em automação industrial, respeitando alcance nominal de 8 mm e montagem embutida.
Aplicações de processamento de materiais e ambientes industriais com fluidos refrigerantes ou lubrificantes, conforme aplicações informadas pelo fabricante.
Armazéns frigoríficos e aplicações de congelamento por choque dentro da faixa ambiente especificada de -40...85 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a saída exigida pelo controlador não for compatível com PNP antivalente; conferir a entrada e o esquema elétrico do equipamento receptor.
Não especificar para detecção de materiais não metálicos como alvo direto de um sensor indutivo; a ficha caracteriza o produto como sensor indutivo para detecção de objetos metálicos.
Não presumir detecção a distâncias superiores ao alcance nominal de 8 mm; validar a distância real, o material do alvo e a montagem na aplicação.

APLICAÇÕES E USO

Aplicação comprovada: processamento de materiais em automação industrial, conforme aplicações indicadas na ficha do fabricante.
Aplicação comprovada: uso em armazém frigorífico e congelamento por choque, respeitando a faixa ambiente declarada de -40...85 °C.
Aplicação comprovada: aplicações industriais móveis e uso com fluidos refrigerantes e lubrificantes, conforme descrição do fabricante; confirmar montagem e condições específicas do equipamento.
Aplicação possível por função: detecção de presença ou posição de alvos metálicos em máquinas, desde que a montagem seja embutida e a distância de detecção respeite os dados do sensor.
A ficha não declara detecção de alvos não metálicos nem alcance acima de 8 mm; não assumir essas capacidades sem validação do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGS300, M18 x 1, PNP antivalente, alcance de detecção de 8 mm, montagem embutida, conexão M12, verifique estes pontos:

Escolha o IGS300 quando

A aplicação exigir sensor indutivo cilíndrico M18 x 1, montagem embutida, saída PNP antivalente, alimentação de 10...30 V DC e alcance nominal de 8 mm.

Avalie outra configuração quando

O sistema exigir uma saída elétrica diferente de PNP antivalente, outra conexão elétrica ou uma distância de detecção superior à informada. Confirme os requisitos do controlador e do alvo no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo IFM IGS300	Identificação do modelo conforme anúncio e ficha.
SKU / Part number	IGS300	Código de identificação do produto.
GTIN	4021179299954	Identificador comercial informado.
Aplicações indicadas	Processamento de materiais; armazém frigorífico/congelamento por choque; aplicações industriais móveis; uso com fluidos refrigerantes e lubrificantes; automação industrial	Aplicações descritas na ficha do fabricante.
Característica especial	Alcance aumentado; fator de correção = 1; contatos banhados a ouro	Características informadas no cadastro técnico.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação de operação.
Consumo de corrente	< 20 mA	Valor máximo indicado na ficha.
Classe de proteção elétrica	III	Classe de proteção especificada.
Queda de tensão máxima da saída DC	2,5 V	Limite indicado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante informado para a saída de comutação.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção informado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado na ficha.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B	Valores e normas de EMC declarados na ficha.
Imunidade máxima a campo eletromagnético	300 mT	Limite informado pelo fabricante.

Saída e chaveamento
Tipo de sinal / saída	PNP antivalente	Função elétrica e lógica de saída especificadas.
Frequência de comutação DC	2000 Hz	Frequência máxima de comutação informada.
Status de chaveamento	4 LEDs amarelos	Indicação visual de estado informada na ficha.

Detecção e precisão
Alcance de detecção	8 mm	Alcance nominal declarado.
Distância real de comutação Sr	8 ± 10 % mm	Tolerância indicada para a distância real de comutação.
Distância de trabalho	0...6,48 mm	Faixa de distância de trabalho informada na ficha.
Histerese	3...15 % de Sr	Percentual em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Fatores informados para os materiais listados.
Fator de correção = 1	Sim	Característica especial declarada no cadastro técnico.

Conexões e interfaces
Conexão elétrica	1 x M12; codificação A; 4 pinos; contatos dourados	Interface elétrica indicada pelo fabricante.
Protocolo de comunicação	Não informado	A ficha especifica saída de chaveamento, sem protocolo digital indicado.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente de operação declarada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus de proteção declarados; considerar a montagem e as condições definidas pelo fabricante.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Ensaio ambiental declarado.
Alteração rápida da temperatura	EN 60068-2-14 Na: TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições do ensaio térmico declaradas.
Certificação UL informada	Ta: -25...70 °C; Enclosure type: Type 1; Limited Voltage/Current; aprovação A037; arquivo E174191	Dados UL conforme cadastro técnico; faixa Ta deste registro difere da faixa ambiente geral.

Dados mecânicos
Formato	Cilíndrico, corpo roscado com porca de fixação hexagonal	Descrição construtiva.
Dimensões	M18 x 1; comprimento L = 60 mm	Dimensões nominais declaradas.
Montagem	Embutida	Tipo de montagem especificado.
Material do invólucro e porcas	Aço inoxidável 1.4404 / 316L	Materiais informados na ficha.
Face ativa	LCP branco	Material declarado para a face ativa.
Janela dos LEDs	PEI	Material declarado para a janela de indicação.
Peso	43,5 g	Peso informado no cadastro técnico.
Material incluído	2 porcas de fixação	Conteúdo informado na ficha.

Resistência mecânica
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condições do ensaio declaradas.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condições do ensaio declaradas.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições do ensaio de vibração declaradas.
MTTF	568 anos	Valor informado no cadastro técnico; não representa vida útil garantida.

Documentação e fornecimento
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Software embedded incluído	Sim	Campo informado no cadastro; não há software ou protocolo detalhado na ficha apresentada.

COMPATIBILIDADE

Comunicação

• Saída de chaveamento PNP antivalente; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 pinos e contatos dourados. Alimentação de 10...30 V DC; saída PNP antivalente. Validar pinagem e compatibilidade elétrica com o dispositivo receptor no datasheet do fabricante.

Processo Conexão mecânica por rosca M18 x 1, montagem embutida. Não há conexão de processo para fluido informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP antivalente e alimentação DC dentro de 10...30 V	✓	A ficha especifica saída PNP antivalente e tensão de operação de 10...30 V DC; conferir também a pinagem do M12.
Instalação mecânica com rosca M18 x 1 e montagem embutida	✓	A rosca e o tipo de montagem constam na ficha do produto.
Sistema que exige comunicação IO-Link ou outro protocolo digital	✗	A ficha informa saída de chaveamento PNP antivalente, mas não informa protocolo de comunicação digital.
Aplicação que exige alcance nominal superior a 8 mm	✗	O alcance de detecção especificado é 8 mm; não há outro alcance indicado para este modelo.
Ambiente com temperatura ambiente dentro de -40...85 °C	✓	Essa é a faixa de temperatura ambiente especificada para o produto.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGS300, M18 x 1, PNP antivalente, alcance de detecção de 8 mm, montagem embutida, conexão M12

Confirme que a rosca de montagem do equipamento é M18 x 1 e que a instalação prevista é embutida.
Verifique no desenho dimensional o comprimento de 60 mm e o espaço disponível para o corpo e o conector.
Fixe o sensor com as porcas incluídas, sem aplicar torque não especificado na documentação disponível.
Conecte o cabo ou acessório M12 compatível com codificação A e 4 pinos; consulte o datasheet para a pinagem.
Confirme que a alimentação está dentro de 10...30 V DC e que a entrada do dispositivo receptor aceita saída PNP antivalente.
Após energizar, verifique a indicação de chaveamento pelos LEDs amarelos e teste a detecção na distância de trabalho apropriada à aplicação.

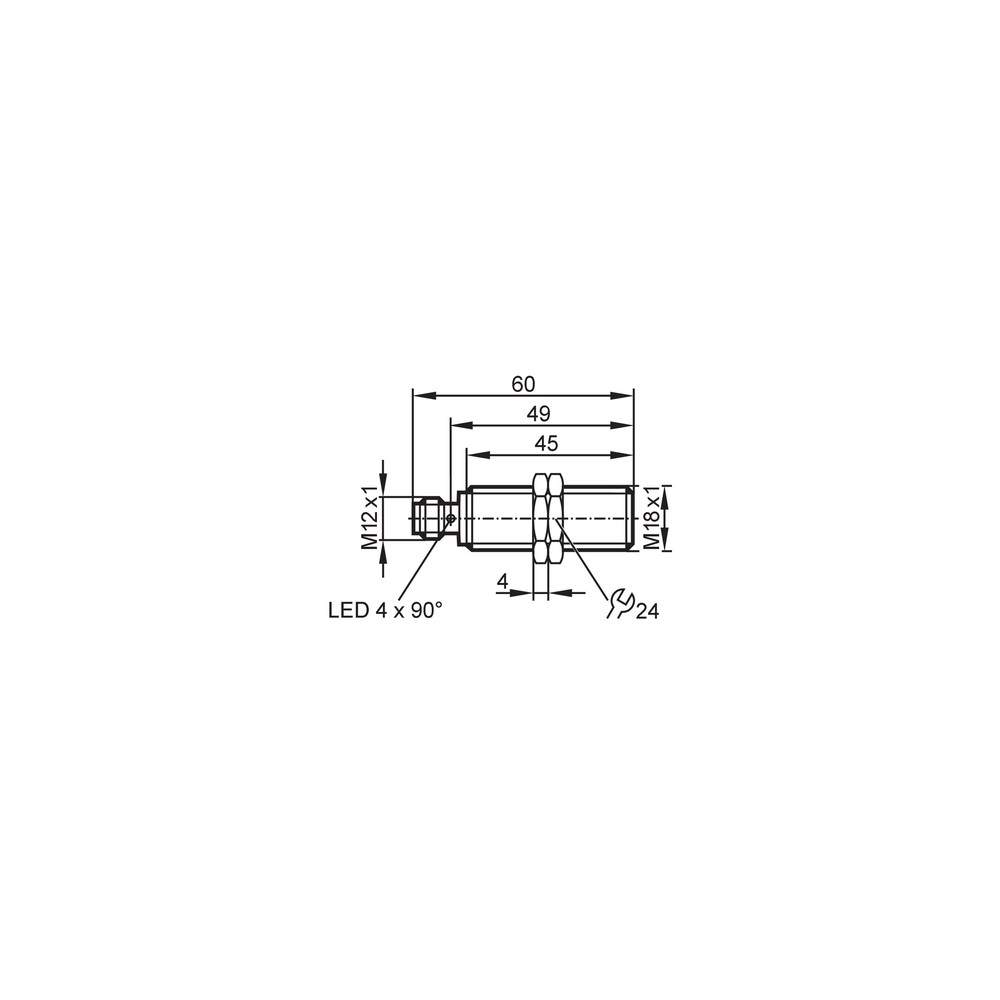

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante o teste.	Alimentação fora da faixa especificada, ligação incompatível com a saída PNP antivalente ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais e confira a ligação, a entrada do receptor e a posição do alvo conforme o datasheet.
A entrada do controlador permanece em estado diferente do esperado.	Incompatibilidade entre a saída PNP antivalente e o tipo de entrada, ou pinagem M12 incorreta.	Confirme o tipo de entrada do controlador e confira a pinagem no esquema do fabricante antes de substituir o sensor.
A detecção ocorre de forma irregular após a montagem.	Alinhamento ou distância do alvo inadequados para a aplicação, ou instalação que não respeita a montagem embutida.	Verifique a posição mecânica, o material do alvo e a distância em relação aos limites informados no datasheet.
O sensor apresenta indicação de chaveamento, mas o equipamento receptor não responde.	Ligação do sinal, referência elétrica ou configuração da entrada do receptor incompatível com a saída PNP.	Observe os LEDs amarelos e compare o estado de saída com a leitura da entrada do controlador, conferindo alimentação e esquema de ligação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGS300 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGS300 e para que serve?

É um sensor indutivo IFM para detecção de objetos metálicos em aplicações de automação industrial. Tem saída PNP antivalente e montagem embutida.

Que alimentação e entrada preciso para usar este sensor?

A alimentação especificada é de 10...30 V DC e a saída é PNP antivalente. Confirme que a entrada do controlador aceita esse tipo de saída.

O que acompanha o produto?

A ficha informa uma peça por embalagem e duas porcas de fixação. Não há cabo ou conector complementar listado como incluído.

Ele funciona para detectar objetos não metálicos?

A ficha identifica o produto como sensor indutivo e não declara detecção de alvos não metálicos. Para essa necessidade, confirme a tecnologia requerida com o fabricante.

Posso usar este modelo se o controlador exigir saída NPN?

A ficha especifica saída PNP antivalente, não NPN. Verifique a compatibilidade da entrada antes da instalação.

O sensor pode detectar a mais de 8 mm?

O alcance nominal informado é 8 mm, com distância de trabalho de 0...6,48 mm. Não se deve assumir detecção garantida acima desses dados.

O LED acende, mas o CLP não muda de estado; o que verifico antes de trocar?

Confira se a entrada do CLP é compatível com PNP e se a pinagem M12 está correta. Compare também o estado indicado pelos LEDs com a leitura da entrada.

O sensor não detecta o alvo; como faço o diagnóstico?

Verifique primeiro a alimentação de 10...30 V DC, o material e a posição do alvo e a distância de trabalho. Depois, confira a montagem embutida e as ligações conforme o datasheet.

Como escolher entre o IGS300 e outro sensor indutivo?

Escolha o IGS300 quando a instalação exigir M18 x 1, montagem embutida, PNP antivalente e alcance nominal de 8 mm. Se o sistema exigir outra saída ou alcance, compare as especificações com outro modelo.

Quais cuidados devo tomar na instalação?

Confira as dimensões e a rosca no desenho dimensional e use conexão M12 de 4 pinos com codificação A. Valide a pinagem no datasheet e não aplique torque não especificado na documentação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; a ficha classifica o IGS300 como sensor indutivo. (Ref.: tipo de produto)

PNP antivalente

Tipo e função da saída de chaveamento identificados para este sensor. A compatibilidade deve ser conferida com a entrada do dispositivo receptor. (Ref.: saída PNP antivalente)

Alcance de detecção

Distância nominal de detecção informada para o sensor. (Ref.: 8 mm)

Montagem embutida

Configuração de instalação declarada para o corpo roscado do sensor. (Ref.: tipo de montagem)

Grau de proteção IP

Classificação de proteção do invólucro declarada pelo fabricante; a adequação depende das condições de instalação e uso. (Ref.: IP65, IP66, IP67, IP68 e IP69K)
