Sensor Indutivo IFM IGS293 M18

Pré-visualizar: IGS293 IFM - Sensor Indutivo IFM Automação Industrial M18 15mm PNP NF M12

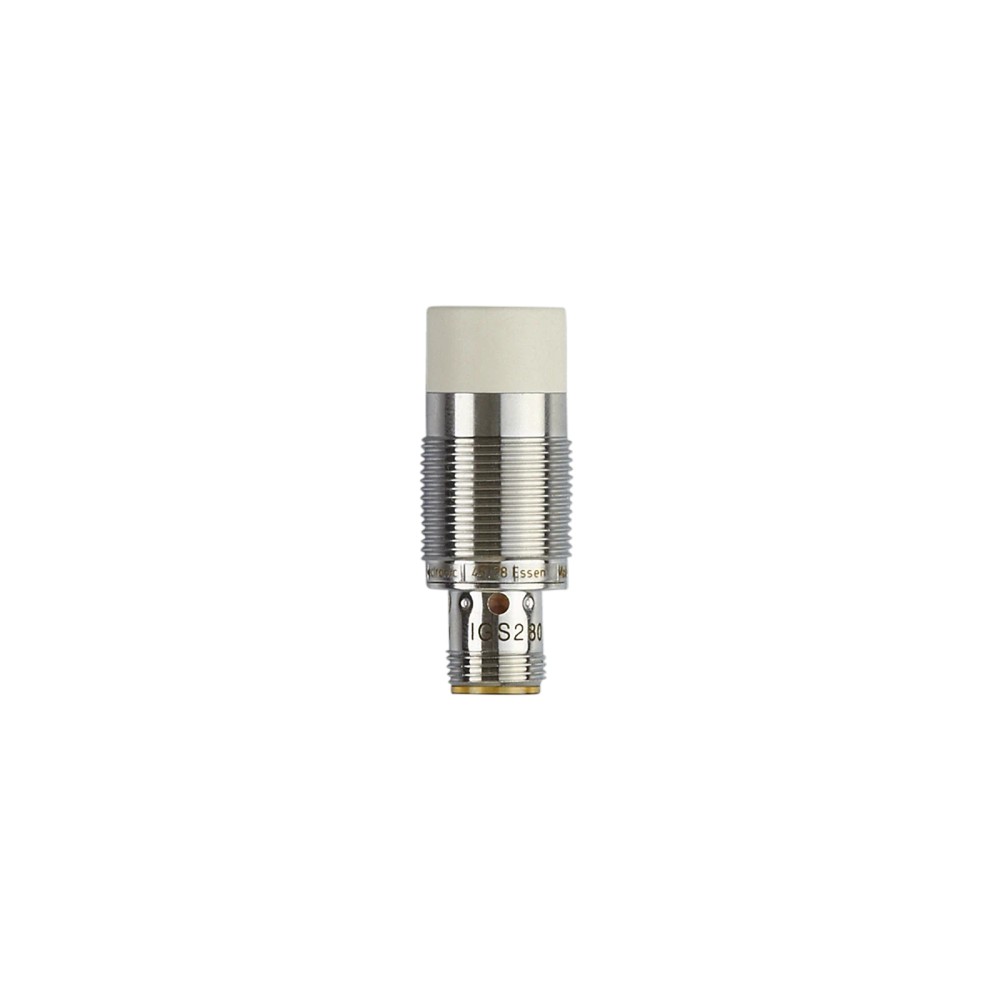

IGS293 IFM - Sensor Indutivo IFM Automação Industrial M18 15mm PNP NF M12

Imagem meramente ilustrativa

R$ 684,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS293
EAN: 4021179299671
NCM do produto: 85365090

Destaques do Produto Rosca M18...mais

Fechar menu

Saiba mais sobre: "IGS293 IFM - Sensor Indutivo IFM Automação Industrial M18 15mm PNP NF M12"

Destaques do Produto

Rosca

M18

Alcance

15 mm

Saída

PNP

Função

Normalmente Fechado

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGS293 - M18, Alcance 15mm, PNP, NF, M12

O sensor indutivo IGS293 é um dispositivo industrial de detecção de proximidade com rosca M18, ideal para monitoramento de presença metálica com alta precisão. Destaca-se pelo alcance estendido de 15 mm, fator de correção 1 para todos os metais e construção robusta resistente a campos eletromagnéticos. É projetado para ambientes industriais exigentes com proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IGS293
Alcance	15 mm
Saída	PNP
Função	NF (Normalmente Fechado)
Conexão	M12
Temperatura	-40 a 85 °C
Grau de Proteção	IP69K
Frequência	2000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com alta presença de campos eletromagnéticos
Ambientes com necessidade de resistência a lavagens sob pressão (IP69K)
Detecção precisa de diversos metais (Fator de correção 1)

⚠ Considere outro se precisa de:

Aplicação em temperaturas superiores a 85 °C
Montagem em áreas com forte impacto mecânico direto na face ativa
Uso para detecção de materiais dielétricos ou não metálicos

APLICAÇÕES E USO

Detecção de fim de curso em máquinas industriais
Monitoramento de presença em linhas de montagem automotivas
Processos com lavagem frequente em indústria alimentícia
Sistemas de automação com forte interferência eletromagnética

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGS293 - M18, Alcance 15mm, PNP, NF, M12, verifique estes pontos:

Escolha este modelo se

Necessita de um sensor com fator de correção 1 (mesma distância para qualquer metal) e alta resistência a interferências.

Considere outra opção se

A aplicação exigir um modelo embutido (o IGS293 é não embutido) ou se o ambiente operar acima de 85 °C.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Detecção
Alcance de detecção	15 mm	Distância nominal de comutação
Fator de correção	1	Aplicável para diversos metais
Frequência de comutação	2000 Hz	Capacidade máxima de pulsos/segundo

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida
Saída de comutação	PNP / NF	Configuração elétrica da carga
Consumo de corrente	< 20 mA	Corrente própria do sensor

Dados Mecânicos
Forma construtiva	M18 x 1	Dimensão física roscada
Grau de proteção	IP 65, 66, 67, 68, 69K	Resistência ambiental
Material do invólucro	Latão revestido com bronze branco	Resistência a corrosão

COMPATIBILIDADE

Comunicação

• Sinal digital discreto (PNP)

Conexões

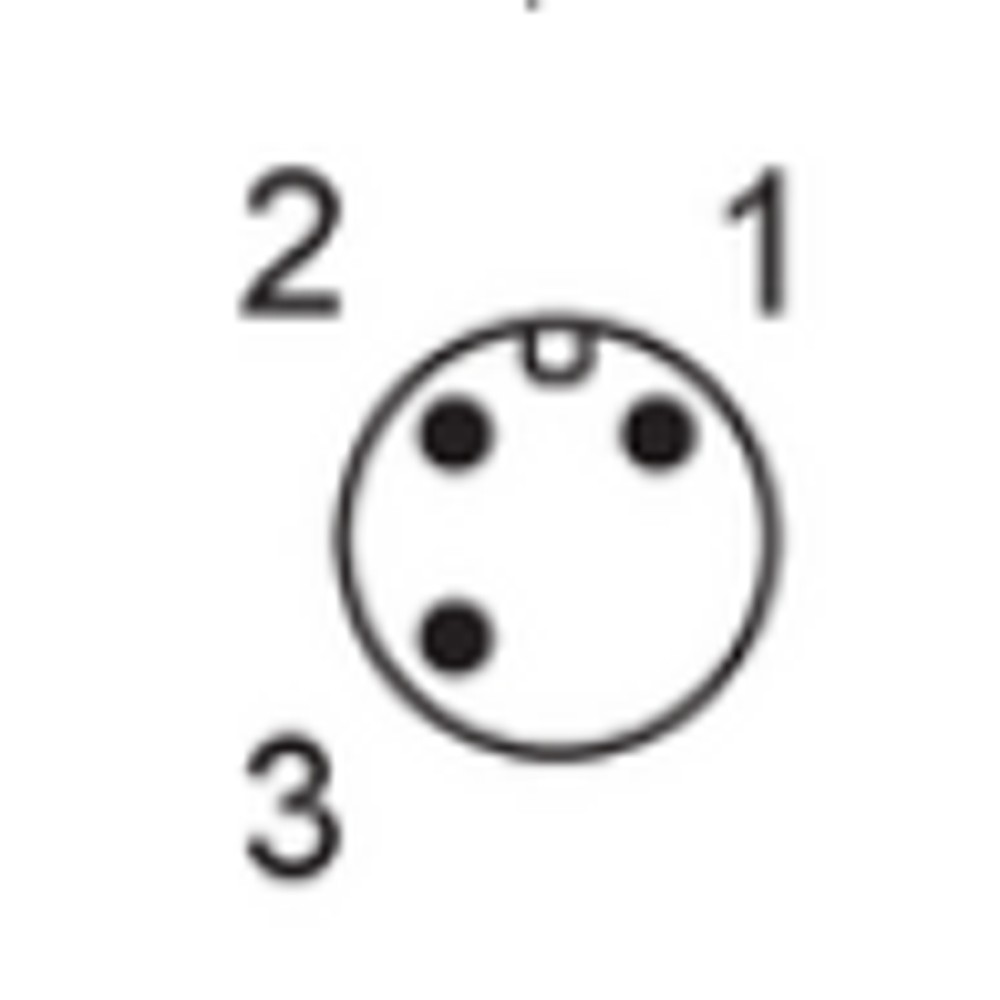

Elétrica Conector M12 A-coded, 3 contatos dourados

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de Aço	✓	Fator de correção 1 garante alcance total de 15 mm.
Detecção de Alumínio	✓	O fator de correção 1 permite detecção idêntica ao aço.

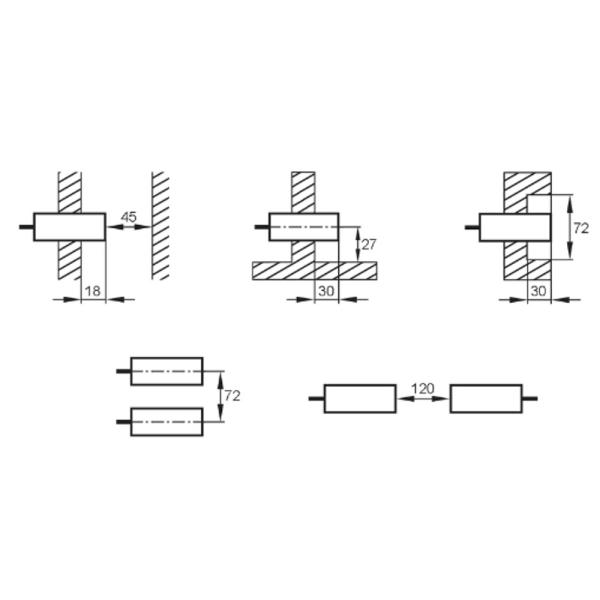

Montagem embutida em metal	✗	É um sensor 'não embutido', necessita de zona livre ao redor.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGS293 - M18, Alcance 15mm, PNP, NF, M12

Verifique se o local de montagem não possui interferência metálica próxima à face ativa conforme raio do datasheet.
Rosqueie o sensor no suporte M18 utilizando apenas as porcas de fixação fornecidas.
Não exceda o torque de aperto recomendado para o invólucro de latão.
Conecte o cabo M12 de 3 vias alinhando corretamente os pinos.
Verifique o acendimento do LED amarelo de status de chaveamento.
Valide o funcionamento passando um objeto metálico diante da face ativa.

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não liga	Tensão de alimentação fora da faixa (10-30V)	Medir a tensão nos terminais do conector M12
LED de status piscando ou desligado	Curto-circuito na carga ou sobrecarga	Verificar se a corrente da carga excede 100mA
Detecção intermitente ou permanente	Presença de limalhas na face ativa	Limpar a face ativa do sensor
Sinal não chega ao CLP	Cabo rompido ou oxidação nos contatos	Testar continuidade do cabo de conexão

DOCUMENTAÇÃO TÉCNICA

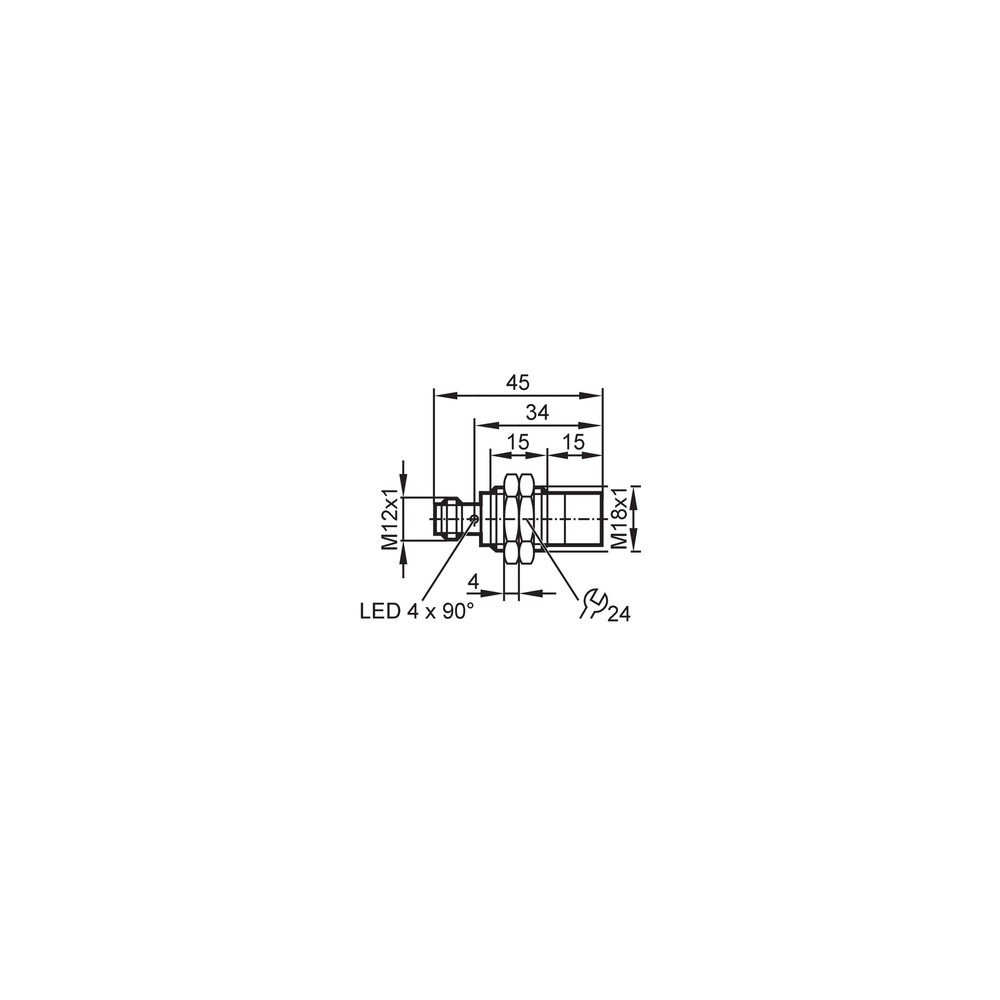

Datasheet Técnico IGS293 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGS293 e qual a sua principal aplicação?

Este é um sensor indutivo M18, modelo IGS293, projetado para detecção de posição em ambientes industriais com alta imunidade a campos eletromagnéticos.

O que acompanha o produto na embalagem?

O pacote inclui o sensor indutivo e duas porcas de fixação para montagem mecânica.

Este sensor funciona para detectar plásticos ou madeira?

Este sensor não é adequado para detecção de objetos não metálicos, pois opera baseando-se em indução magnética.

Quais as restrições de ambiente para o uso deste sensor?

O sensor não deve ser aplicado em ambientes onde a temperatura exceda 85 °C ou que exijam submersão contínua acima das especificações IP69K.

O sensor não está acionando, o que devo verificar?

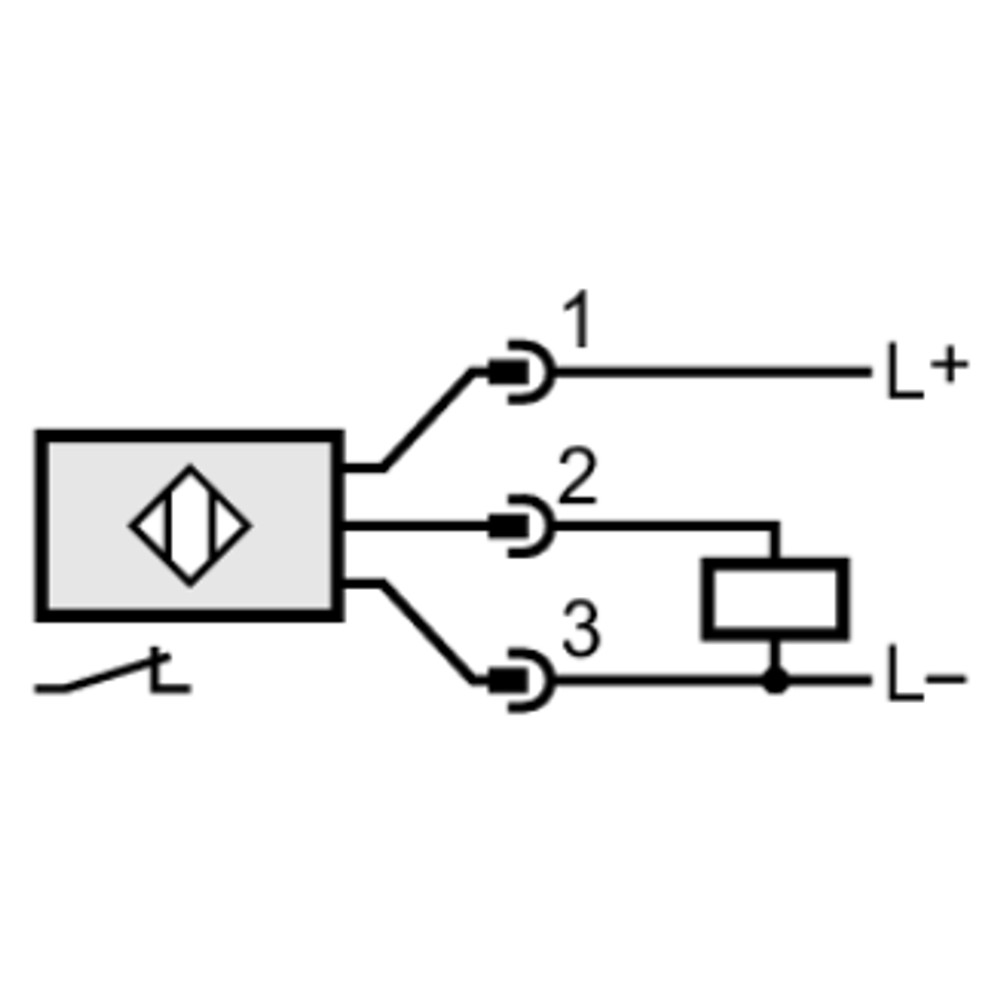

O sintoma de falta de comutação geralmente ocorre por falha na fonte de alimentação ou erro de cabeamento, verifique a tensão entre 10-30V DC nos pinos 1 e 3.

O sensor apresenta leituras falsas, qual a causa provável?

O erro de indicação pode ser causado por desalinhamento ou presença de limalhas na face ativa, inspecione visualmente a limpeza da ponta do sensor.

Este modelo é melhor que os sensores indutivos padrão da IFM?

Este modelo possui alcance aumentado de 15 mm e fator de correção 1, sendo superior em precisão para detecção de metais não ferrosos comparado a modelos standard.

Devo escolher este sensor PNP ou um modelo NPN?

O IGS293 é um modelo de saída PNP NF, ideal para circuitos de segurança que exigem supervisão de estado fechado (nível alto em repouso).

Quais cuidados devo ter ao instalar o sensor?

A instalação exige o aperto das porcas de fixação em uma superfície metálica estável, garantindo que o conector M12 esteja firmemente rosqueado para manter o grau IP69K.

Qual a procedência e durabilidade deste componente?

A IFM Electronic fabrica este sensor com corpo em latão revestido com bronze branco, garantindo alta resistência à corrosão em ambientes industriais agressivos.

GLOSSÁRIO TÉCNICO

Fator de Correção 1

Característica que permite detectar todos os metais (aço, inox, latão, alumínio, cobre) à mesma distância nominal. (Ref.: Fator de correção = 1)

PNP

Tipo de saída que comuta o positivo da fonte de alimentação para a carga. (Ref.: Saída de comutação PNP)

IP69K

Grau de proteção que assegura resistência a lavagens de alta pressão e alta temperatura. (Ref.: Grau de proteção IP 69K)

Não Embutido

Tipo de montagem onde o sensor requer uma zona livre ao redor da face ativa para operar corretamente. (Ref.: Tipo de montagem não embutido)

Histerese

A diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade na detecção. (Ref.: Histerese 3...15 % de Sr)
