Sensor Indutivo IFM IGS292 M18 PNP 15mm

Pré-visualizar: IGS292 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 15mm

IGS292 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 15mm

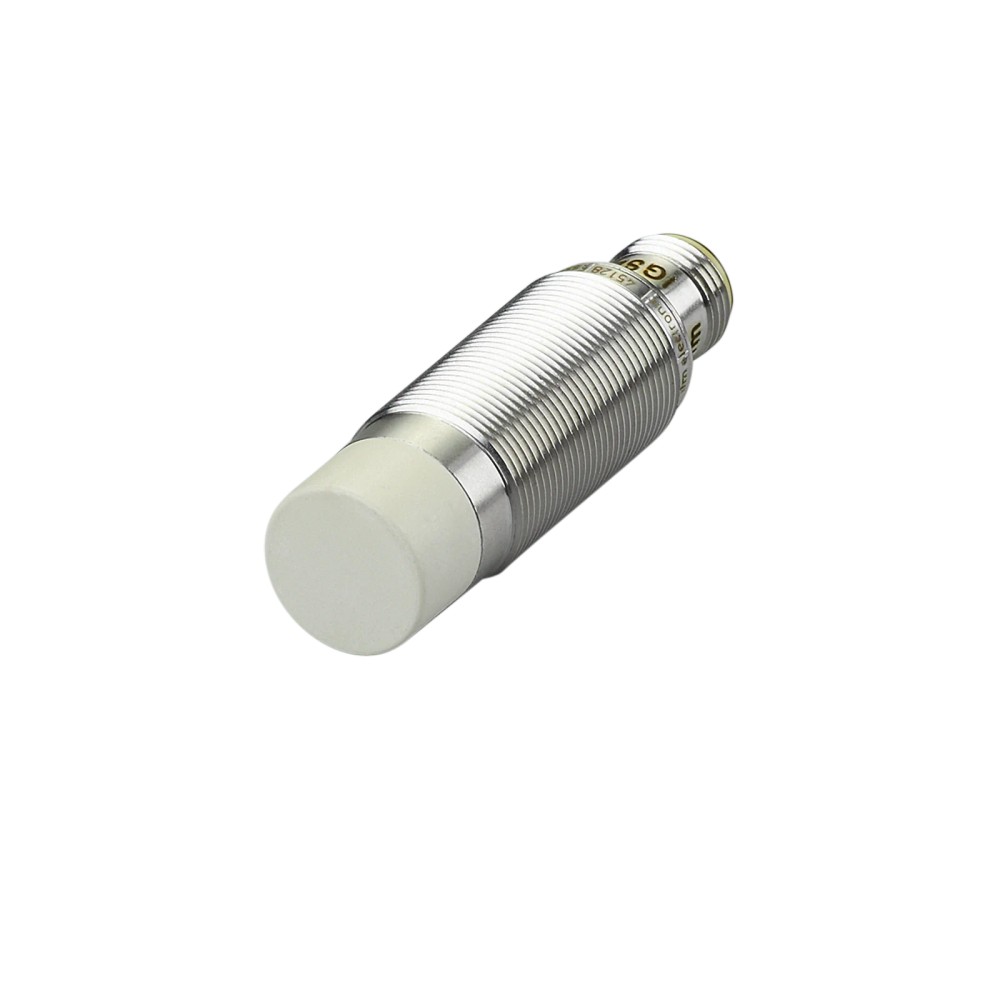

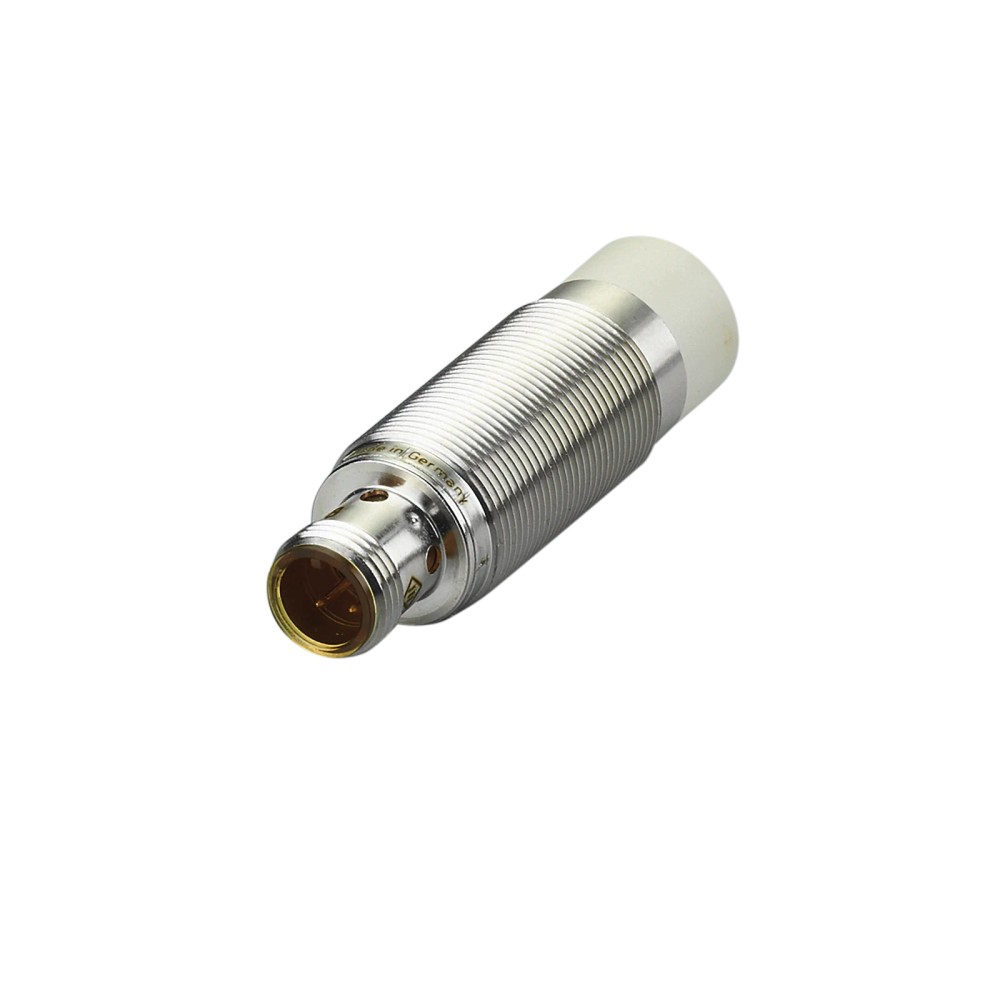

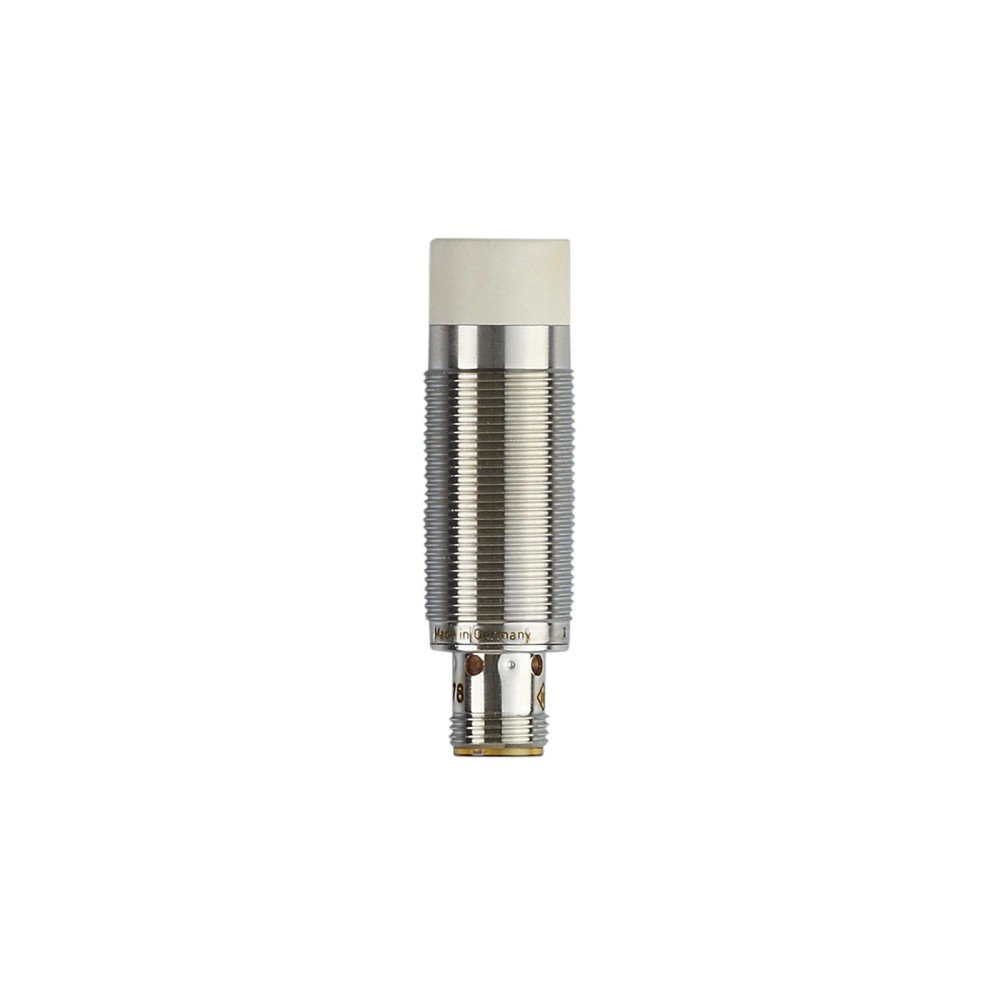

Imagem meramente ilustrativa

R$ 717,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS292
EAN: 4021179295208
NCM do produto: 85365090

Destaques do Produto Tecnologia de detecção...mais

Fechar menu

Saiba mais sobre: "IGS292 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 15mm"

Destaques do Produto

Tecnologia de detecção

Indutiva

Saída elétrica

PNP normalmente aberta

Alcance nominal

15 mm; não embutido

Conexão

M12, codificação A, 3 contatos

Alimentação

10...30 V DC

Formato

Roscado M18 x 1; L = 60 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGS292 ifm — sensor indutivo cilíndrico M18, PNP, normalmente aberto, alcance de detecção de 15 mm

O IGS292 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, distância nominal de detecção de 15 mm e conexão elétrica M12 de 3 contatos. O corpo roscado M18 x 1 tem comprimento de 60 mm, e o sensor opera entre -40 e 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	IGS292
Tecnologia	Sensor indutivo
Distância nominal de detecção	15 mm; montagem não embutida
Saída	PNP, normalmente aberta
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Alimentação	10...30 V DC
Frequência de comutação	2000 Hz
Dimensões	M18 x 1; comprimento de 60 mm
Temperatura ambiente	-40...85 °C
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em aplicações industriais, respeitando a distância de trabalho especificada pelo fabricante.
Instalações que requerem sensor cilíndrico roscado M18 x 1, saída PNP normalmente aberta e entrada compatível com alimentação de 10...30 V DC.
Aplicações cujo ambiente esteja dentro da faixa de -40...85 °C e exija os graus de proteção IP indicados na ficha.

⚠ Considere outro se precisa de:

Aplicações que exigem saída NPN, normalmente fechada ou sinal analógico: a ficha especifica saída PNP normalmente aberta.
Instalações que necessitam de alcance superior à distância nominal de 15 mm ou montagem embutida: este modelo é não embutido e tem alcance nominal de 15 mm.
Sistemas cuja alimentação ou interface de entrada não seja compatível com 10...30 V DC e saída PNP.

APLICAÇÕES E USO

Uso declarado pelo fabricante em processamento de materiais e automação industrial; a adequação depende de o alvo e o circuito atenderem ao princípio indutivo e à saída PNP especificada.
Uso declarado em armazém frigorífico e congelamento por choque, dentro da faixa de temperatura ambiente de -40...85 °C.
Uso declarado em aplicações industriais móveis e em aplicações com fluidos refrigerantes e lubrificantes; considerar a instalação e os graus de proteção informados pelo fabricante.
Possibilidade de uso para detecção de objetos metálicos em máquinas: aplicação inferida a partir da tecnologia indutiva; confirmar distância, material do alvo e requisitos do circuito no datasheet.

COMO ESCOLHER

Antes de comprar o IGS292 ifm — sensor indutivo cilíndrico M18, PNP, normalmente aberto, alcance de detecção de 15 mm, verifique estes pontos:

Escolha o IGS292 quando

A instalação exigir detecção indutiva não embutida, alcance nominal de 15 mm, saída PNP normalmente aberta, alimentação de 10...30 V DC e conexão M12 de 3 contatos.

Avalie outra configuração quando

O circuito de controle exigir saída NPN, normalmente fechada ou analógica, outra alimentação, montagem embutida ou alcance nominal diferente. Confirme a interface e os requisitos do sistema no datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do dispositivo conforme dados do fabricante.
Modelo	IGS292	Referência do produto.
SKU / Part number	IGS292	Código de identificação do item.
GTIN	4021179295208	Identificador comercial informado para o produto.
Marca	ifm / ifm electronic	Fabricante informado na ficha.
Aplicações declaradas	Processamento de materiais; armazém frigorífico / congelamento por choque; aplicações industriais móveis; uso com fluidos refrigerantes e lubrificantes; automação industrial	Cenários descritos nos dados do fabricante; observar as condições e limites elétricos e ambientais.
Característica especial	Alcance aumentado; fator de correção = 1; contatos banhados a ouro; resistência a campos eletromagnéticos	Características declaradas na ficha do produto.

Detecção e faixa de medição
Princípio	Indutivo	Detecção de objetos metálicos por princípio indutivo; a ficha não especifica materiais não metálicos como alvo.
Alcance de detecção	15 mm	Valor nominal informado pelo fabricante; montagem não embutida.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação informado pelo fabricante.
Distância de trabalho	0...12,15 mm	Faixa de distância de trabalho declarada.
Montagem	Não embutido	Requisito de instalação indicado para o sensor.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Valores de correção informados para os materiais listados.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação indicada pelo fabricante.
Consumo de corrente	< 20 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Proteção contra sobrecarga	Sim	Proteção declarada para a saída.
Proteção contra curto-circuito	Sim	Proteção declarada para a saída.

Saídas e entradas/saídas
Função elétrica	PNP	Tipo de saída de chaveamento especificado.
Função de saída	Normalmente aberta	Estado funcional da saída conforme especificação.
Número de fios	3 fios	Configuração indicada nos atributos do anúncio.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante informado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação DC.
Frequência de comutação DC	2000 Hz	Frequência máxima de comutação informada.

Precisão e desvios
Histerese	3...15 % de Sr	Faixa de histerese relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.

Conexões e interfaces
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Conexão elétrica indicada pelo fabricante; consulte o datasheet para a atribuição dos contatos.
Protocolo de comunicação	Não especificado	A ficha apresenta saída de chaveamento PNP, sem protocolo de comunicação digital indicado.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente de operação declarada.
Graus de proteção	IP65, IP66, IP67, IP68 e IP69K	Classificações de proteção informadas na ficha.
Resistência a campos eletromagnéticos	Sim; imunidade máxima indicada de 300 mT	Valor declarado pelo fabricante para imunidade a campo eletromagnético.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classificação EMC especificados pelo fabricante.
Alteração rápida de temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições do ensaio declaradas.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condições de ensaio especificadas.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condições de ensaio especificadas.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condições de ensaio conforme informação fornecida.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste	Condição de ensaio declarada.

Dados mecânicos e materiais
Formato	Cilíndrico roscado	Configuração mecânica do sensor.
Rosca	M18 x 1	Designação da rosca para montagem.
Comprimento	60 mm	Dimensão linear informada.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material declarado para o invólucro e porcas de fixação.
Material da face ativa	LCP branco	Material e cor indicados para a face ativa.
Material da janela dos LEDs	PEI	Material informado para a janela dos indicadores.
Peso	40,2 g	Valor declarado nos dados do catálogo.
Material incluído	2 porcas de fixação	Conteúdo indicado na ficha.

Displays e elementos de operação
Indicador de status	4 LEDs amarelos	Indicação de status de chaveamento informada pelo fabricante.

Dados de confiabilidade e certificações
MTTF	470 anos	Valor informado pelo fabricante; não representa uma garantia de vida útil.
Certificação UL	Ta -25...70 °C; enclosure type Type 1; fontes Limited Voltage/Current; número de aprovação A005; arquivo E174191	Dados UL informados na ficha; a temperatura deste campo é a faixa indicada para a certificação.
Software embedded	Sim	Atributo informado na ficha do produto.

COMPATIBILIDADE

Comunicação

• Saída de chaveamento PNP; não é especificada uma rede ou protocolo de comunicação digital.

• Compatível eletricamente com entradas de controle que aceitem saída PNP e alimentação DC de 10...30 V, mediante conferência dos limites elétricos da entrada.

Conexões

Elétrica Conector M12 integrado, codificação A, 3 contatos dourados. Saída PNP normalmente aberta; alimentação de 10...30 V DC. A ficha não informa pinagem detalhada; consulte o datasheet antes de ligar.

Processo Não possui conexão de processo para fluido. Montagem mecânica por corpo cilíndrico roscado M18 x 1, comprimento de 60 mm; montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador com alimentação compatível e entrada digital PNP	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...30 V DC; confirme também os limites da entrada conectada.
Entrada que requer saída NPN, normalmente fechada ou analógica	✗	A ficha especifica saída PNP normalmente aberta, não esses tipos de saída.
Montagem roscada M18 x 1 com espaço para instalação não embutida	✓	O formato é cilíndrico roscado M18 x 1 e a montagem é especificada como não embutida.
Detecção a uma distância nominal maior que 15 mm	✗	A distância nominal de detecção informada é 15 mm; a distância de trabalho especificada é 0...12,15 mm.
Operação em ambiente entre -40 e 85 °C	✓	Essa é a faixa de temperatura ambiente indicada na ficha.

INSTALAÇÃO

Como instalar o IGS292 ifm — sensor indutivo cilíndrico M18, PNP, normalmente aberto, alcance de detecção de 15 mm

Confirme que a alimentação disponível está entre 10 e 30 V DC e que a entrada de controle aceita sinal PNP normalmente aberto.
Verifique se a instalação mecânica aceita corpo roscado M18 x 1, comprimento de 60 mm e montagem não embutida.
Posicione o sensor respeitando a distância de trabalho indicada pelo fabricante e a geometria de montagem prevista para sensores não embutidos.
Fixe o sensor usando as porcas de fixação fornecidas; evite exceder limites de instalação não informados nesta ficha e consulte o datasheet para detalhes.
Conecte o conector M12 de codificação A conforme a pinagem do datasheet; a ficha disponível não detalha a atribuição dos contatos.
Energize o circuito e confirme o estado de chaveamento pelo sinal de saída e pelos LEDs amarelos; verifique a operação no ponto de detecção previsto.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não reconhece a detecção.	A entrada pode exigir outro tipo de saída, ou a alimentação pode estar fora da faixa especificada.	Meça a alimentação no sensor e confirme que a entrada conectada aceita PNP normalmente aberto; consulte a pinagem do datasheet antes de testar os contatos.
O sensor comuta apenas quando o alvo está muito próximo ou não comuta na posição prevista.	Distância ou posição do alvo fora da distância de trabalho, ou montagem incompatível com a condição não embutida.	Confira a posição de instalação e compare a distância alvo-sensor com a distância de trabalho de 0...12,15 mm indicada na ficha.
O estado da saída não muda de forma consistente durante o ciclo.	Ligação incorreta no conector ou incompatibilidade entre a saída PNP e a entrada do controlador.	Desenergize o circuito, confira a atribuição dos contatos no datasheet e valide a compatibilidade da entrada com PNP antes de religar.
O sensor deixa de indicar o estado de chaveamento após uma condição de falha elétrica.	Possível curto-circuito, sobrecarga ou queda de tensão no circuito conectado.	Inspecione a carga e a fiação; compare a corrente constante da saída e a queda de tensão máxima com os requisitos da entrada e consulte o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGS292 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGS292 e para quem ele serve?

É um sensor indutivo da ifm para detecção sem contato em aplicações industriais. É destinado a sistemas que aceitam saída PNP normalmente aberta e alimentação de 10...30 V DC.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação. Não há outros acessórios listados como incluídos.

O IGS292 funciona com entrada NPN ou sinal analógico?

Não conforme a ficha: o produto tem saída PNP normalmente aberta. Para entrada NPN ou analógica, selecione uma versão cuja saída corresponda ao circuito.

Ele serve para montagem embutida ou para detectar além de 15 mm?

A ficha especifica montagem não embutida e alcance nominal de 15 mm. Para montagem embutida ou maior alcance, confira outro modelo com especificação explícita para esses requisitos.

O CLP não reconhece o sensor; o que devo verificar antes de trocar?

Confira a alimentação de 10...30 V DC, a compatibilidade da entrada com PNP e a ligação dos contatos M12 conforme o datasheet. Verifique também se a entrada está configurada para o sinal esperado.

O sensor não comuta na distância esperada; qual pode ser a causa?

A distância pode exceder a faixa de trabalho ou a montagem pode não respeitar a condição não embutida. Confira a posição do alvo e a distância de trabalho especificada antes de substituir o sensor.

Devo comprar este modelo ou uma versão NPN?

Escolha o IGS292 se o controlador aceitar saída PNP normalmente aberta e alimentação de 10...30 V DC. Se a entrada exigir NPN, selecione uma versão com saída NPN confirmada na respectiva ficha técnica.

Este produto é fornecido como kit com cabo ou conector separado?

A ficha lista duas porcas de fixação e descreve conexão M12 integrada. Não informa cabo ou conector separado como item incluído.

Como instalar e ligar o conector M12?

Monte o corpo M18 x 1 como não embutido e faça a ligação seguindo a pinagem do datasheet. A atribuição dos contatos não está detalhada nos dados fornecidos, portanto não ligue por tentativa.

Como confirmar a procedência e o faturamento deste produto?

A oferta informa venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para detectar alvos; neste produto, a ficha especifica alcance nominal de 15 mm. (Ref.: Alcance de detecção)

PNP

Tipo de saída de chaveamento especificado para o IGS292. (Ref.: Função elétrica)

Normalmente aberto

Configuração funcional da saída declarada para o sensor. (Ref.: Função de saída)

Montagem não embutida

Condição de instalação indicada para o sensor roscado. (Ref.: Montagem)

Designação usada na ficha para a distância real de comutação, informada como 15 ± 10 %. (Ref.: Distância real de comutação Sr)
