Sensor Indutivo IFM IGS291

Pré-visualizar: IGS291 IFM - Sensor Indutivo ifm Automação Industrial PNP M18 12mm 2000Hz

IGS291 IFM - Sensor Indutivo ifm Automação Industrial PNP M18 12mm 2000Hz

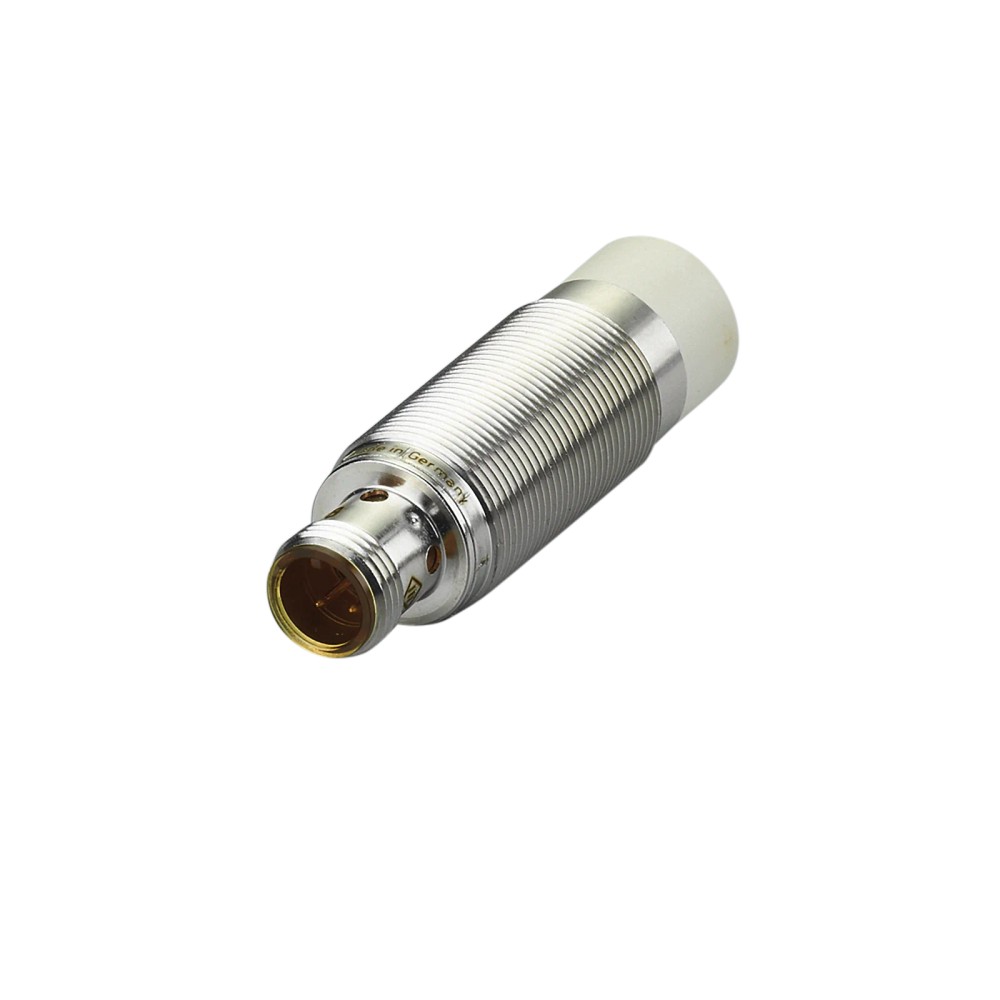

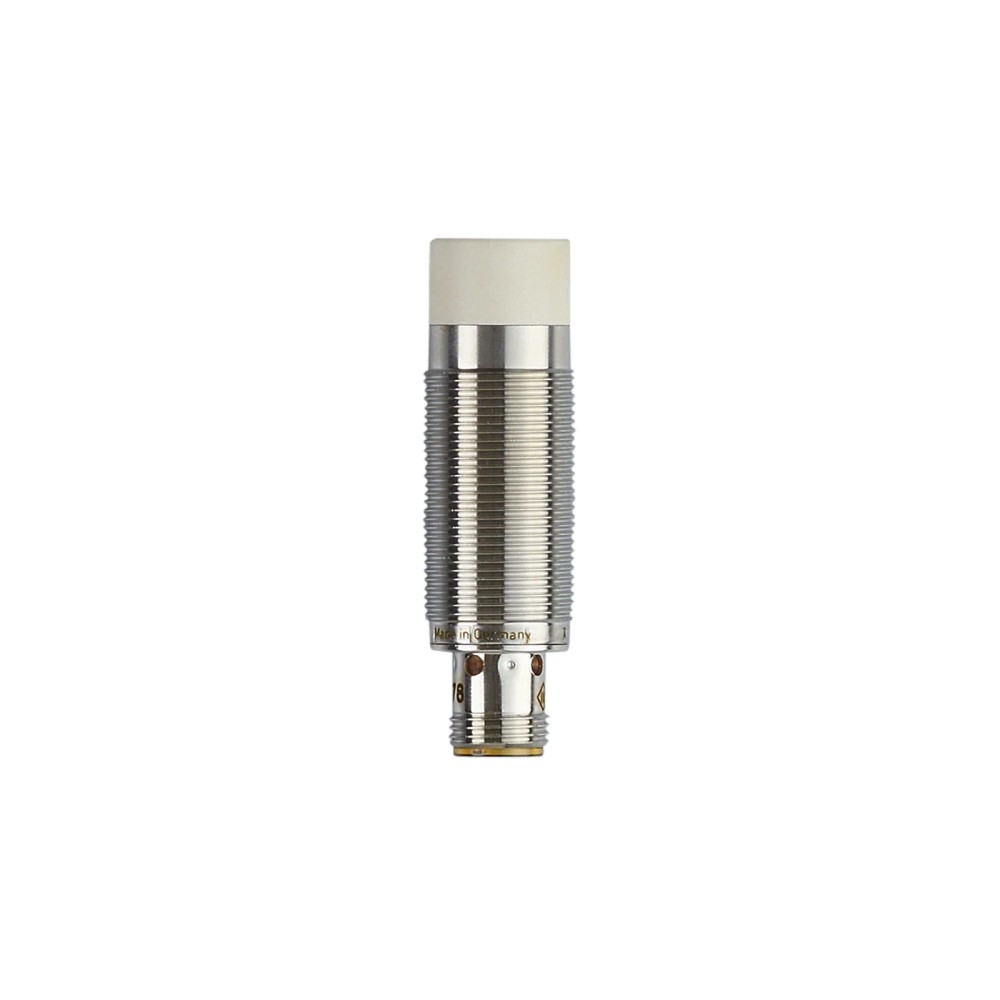

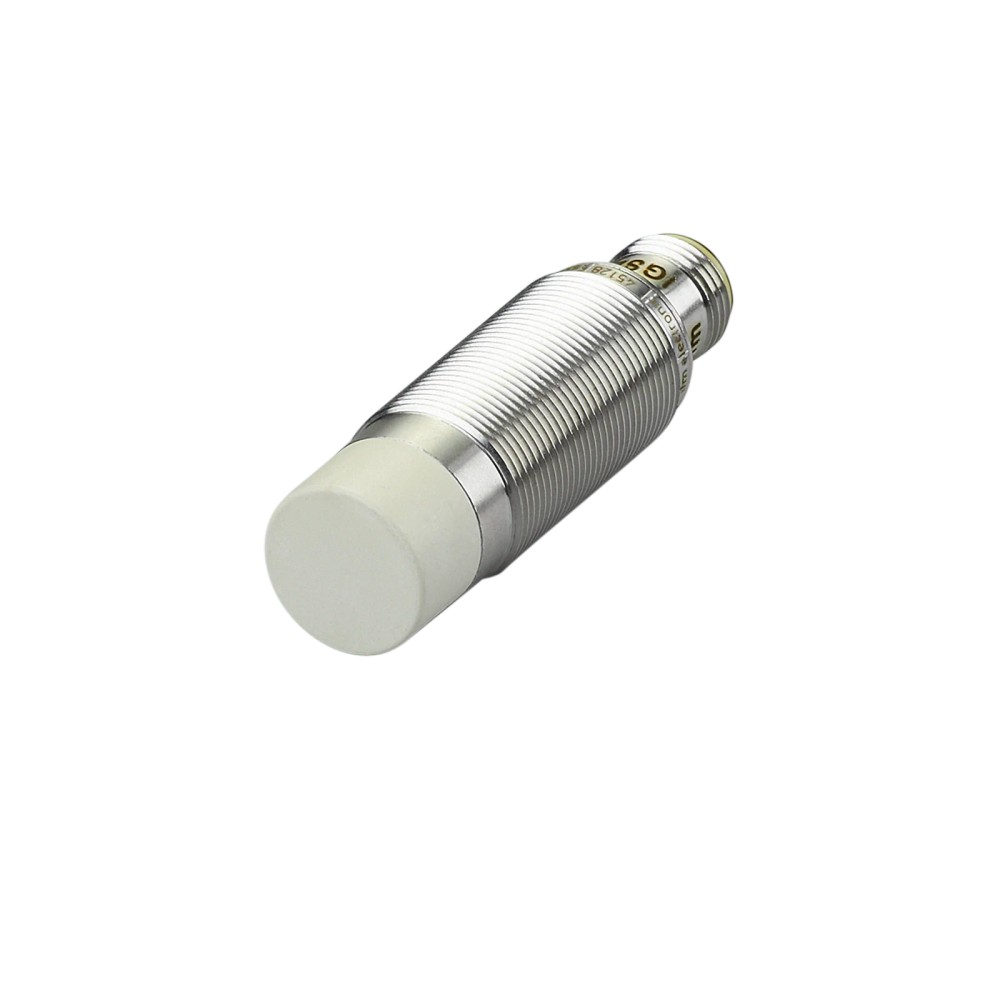

Imagem meramente ilustrativa

R$ 717,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS291
EAN: 4021179295192
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IGS291 IFM - Sensor Indutivo ifm Automação Industrial PNP M18 12mm 2000Hz"

Destaques do Produto

Tipo de Saída

PNP

Distância de Detecção

12 mm

Rosca

M18 x 1

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGS291 IFM - Sensor Indutivo de Alcance Aumentado M18 12mm PNP

O IGS291 é um sensor indutivo industrial de alta performance com alcance de 12 mm, projetado para automação robusta. Ele utiliza tecnologia PNP e oferece resistência superior a ambientes agressivos devido à sua carcaça em aço inoxidável 316L. Destaca-se pelo fator de correção 1, frequência de 2000 Hz e grau de proteção IP69K, ideal para detecção confiável de metais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IGS291
Alcance	12 mm
Saída	PNP
Invólucro	M18 x 1
Proteção	IP69K
Temperatura	-40 a 85 °C
Frequência	2000 Hz
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processamento de materiais metálicos
Ambientes com fluidos refrigerantes e lubrificantes
Armazéns frigoríficos e zonas de congelamento por choque

⚠ Considere outro se precisa de:

Montagem embutida em metal (requer zona livre ao redor da face ativa)
Detecção de objetos não metálicos
Uso em ambientes com campos eletromagnéticos acima de 300 mT

APLICAÇÕES E USO

Monitoramento de presença em linhas de montagem automotiva.
Detecção de componentes em máquinas de embalagem com alta vibração.
Automação em câmaras frigoríficas devido à ampla tolerância térmica.
Ambientes com uso frequente de agentes químicos ou jatos de água (limpeza industrial).

COMO ESCOLHER

Antes de comprar o IGS291 IFM - Sensor Indutivo de Alcance Aumentado M18 12mm PNP, verifique estes pontos:

Alcance Aumentado

Escolha este modelo para distâncias de detecção de até 12mm. Se a aplicação exigir apenas 5mm ou menos, considere modelos padrão de economia.

Ambiente de Instalação

Utilize este sensor em ambientes com lavagem de alta pressão ou temperaturas extremas (-40 a 85°C). Não indicado para locais de temperatura ambiente estável e protegidos, onde modelos de custo reduzido podem ser aplicados.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de sensor	Indutivo	Princípio físico de funcionamento
Alcance de detecção	12 mm	Distância nominal de detecção
Montagem	Não embutido	Requisito de instalação mecânica

Dados elétricos
Tensão de operação	10...30 V DC	Limite de alimentação
Saída de comutação	PNP	Lógica de controle
Frequência de comutação	2000 Hz	Velocidade de resposta máxima
Proteção contra curto-circuitos	Sim	Segurança operacional

Dados mecânicos e ambientais
Grau de proteção	IP 65, IP 66, IP 67, IP 68, IP 69K	Vedação contra líquidos e sólidos
Material do invólucro	Aço inoxidável 1.4404 (316L)	Resistência à corrosão
Temperatura ambiente	-40...85 °C	Limites operacionais térmicos

COMPATIBILIDADE

Comunicação

• I/O Digital (PNP)

Conexões

Elétrica Conector M12 (3 pinos, contatos dourados)

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes corrosivos ou com limpeza por jato	✓	Invólucro em aço inoxidável 316L e grau de proteção IP69K.
Detecção de alvos em alumínio	✓	Fator de correção 1 garante detecção consistente de metais não ferrosos.
Espaços confinados em chapa metálica	✗	Requer montagem não embutida; o material ao redor pode causar detecção falsa.

INSTALAÇÃO

Como instalar o IGS291 IFM - Sensor Indutivo de Alcance Aumentado M18 12mm PNP

Verifique a integridade da rosca e do conector M12 antes da instalação.
Posicione o sensor no suporte de montagem garantindo a distância de 12mm em relação ao alvo metálico.
Utilize as porcas de fixação incluídas, apertando-as manualmente ou com ferramenta adequada sem forçar a rosca.
Certifique-se de que a montagem não embutida mantenha a face ativa livre de obstruções metálicas ao redor.
Conecte o cabo M12, garantindo o alinhamento correto dos pinos e o aperto do colar roscado para garantir o grau de proteção IP.
Energize o sensor e verifique o acendimento do LED amarelo de status na presença do objeto alvo.

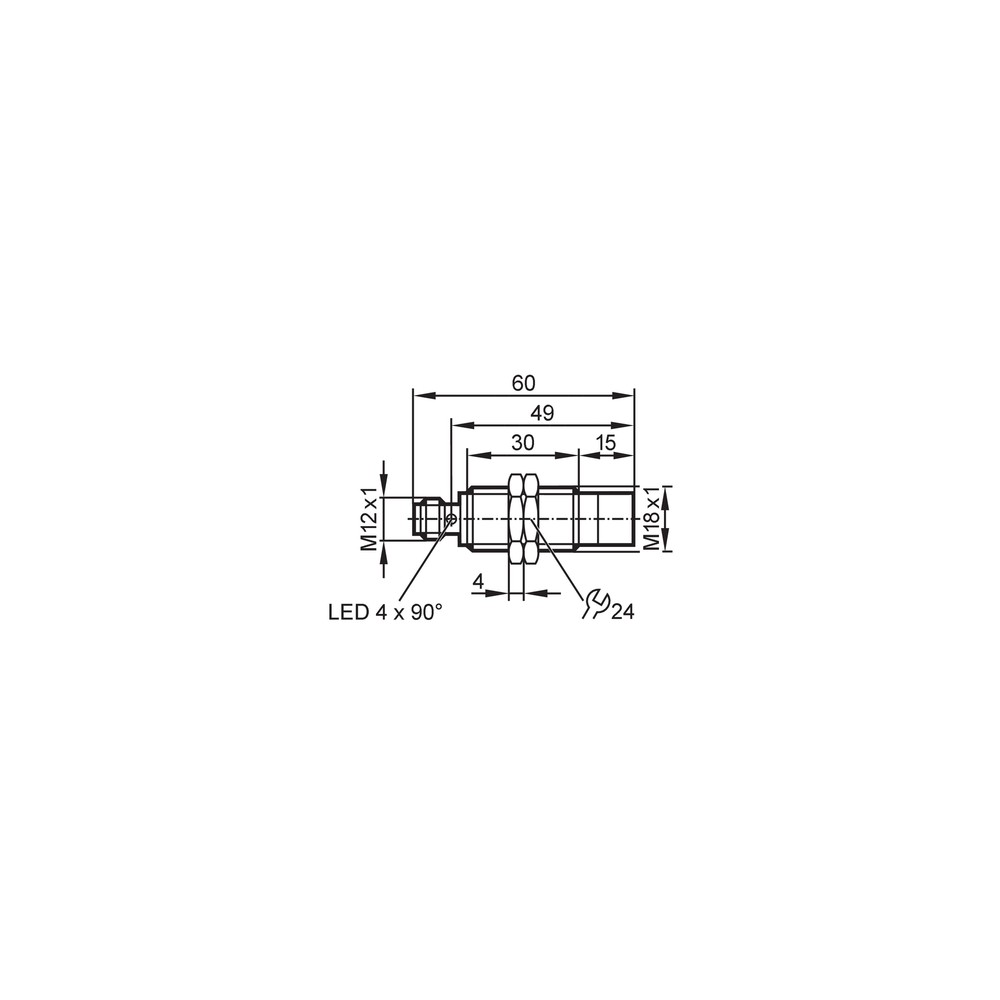

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comuta incorretamente.	Objeto metálico fora da zona de detecção ou interferência de estrutura metálica adjacente.	Verifique a distância entre a face do sensor e o objeto alvo; ajuste a posição para dentro do alcance nominal de 12mm.

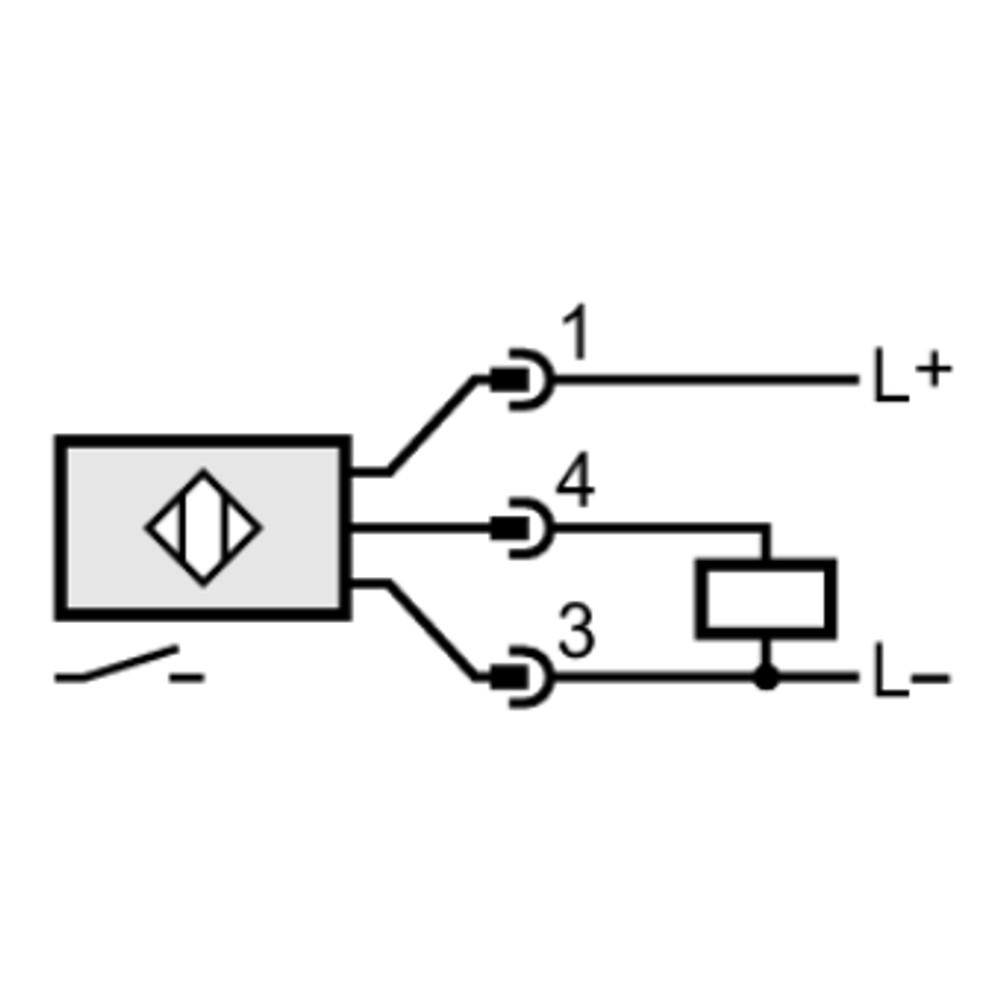

LED de status piscando ou sensor inoperante.	Curto-circuito na carga de saída ou conexão incorreta (inversão de polaridade).	Meça a tensão nos terminais do conector M12 e verifique o esquema elétrico de instalação do sistema.
Comutação falsa ou instável.	Acúmulo de sujeira metálica ou contaminantes na face ativa do sensor.	Limpe a face do sensor e verifique se a histerese está sendo afetada por resíduos ferrosos.
Falha intermitente na detecção.	Vibração mecânica extrema excedendo a tolerância do suporte.	Verifique o aperto das porcas de fixação e a estabilidade da estrutura de montagem.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGS291 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo ifm IGS291 e onde ele é utilizado?

O IGS291 é um sensor indutivo da ifm com alcance de 12 mm, projetado para detecção sem contato de objetos metálicos em ambientes industriais, operando com tecnologia PNP e conexão M12.

O que acompanha o sensor IGS291 na embalagem?

O produto inclui o sensor e duas porcas de fixação para instalação mecânica em estruturas M18.

Para que tipo de aplicação este sensor não é adequado?

Este sensor não deve ser utilizado em aplicações que exijam detecção de materiais não metálicos (plásticos, madeira, líquidos transparentes), pois seu princípio de operação baseia-se em campos eletromagnéticos.

Posso instalar este sensor de forma embutida em uma chapa metálica?

Este modelo possui montagem não embutida. Ele não é compatível com montagem rente à face (embutida) em estruturas metálicas, o que poderia causar detecções falsas.

Como diagnosticar se o sensor parou de funcionar?

O sintoma de falha mais comum é a ausência de sinal de comutação (LEDs apagados). Verifique se a tensão de alimentação está entre 10-30V DC e se não há um curto-circuito na carga de saída.

Por que o sensor está comutando intermitentemente?

A causa provável de leituras instáveis é a contaminação da face ativa ou vibração mecânica excessiva. Verifique o aperto das porcas e limpe a face sensora com um pano não abrasivo.

Qual a vantagem deste sensor em relação a um sensor indutivo comum?

A escolha entre este modelo e um sensor padrão reside no alcance aumentado (12mm) e no fator de correção 1, que permite detectar metais ferrosos e não ferrosos com a mesma distância.

Este sensor é indicado para controle de posicionamento de alta precisão?

Para aplicações de alta precisão de posição, recomenda-se a substituição por sensores com menor histerese ou sensores de distância a laser, dependendo da repetibilidade necessária.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige o uso de chave compatível com rosca M18 para o aperto das porcas, garantindo que o sensor não fique tensionado mecanicamente.

Como verificar a procedência e qualidade do sensor?

A ifm garante a procedência industrial através de testes de conformidade EMC e resistência a ambientes agressivos (IP69K). Este produto é fabricado para operar em ambientes com alta umidade e variação térmica.

GLOSSÁRIO TÉCNICO

Fator de correção = 1

Capacidade do sensor de detectar diferentes metais (ferro, alumínio, cobre, latão) à mesma distância de detecção. (Ref.: Fator de correção = 1)

Montagem não embutida

Exige um espaço livre ao redor da face sensora para evitar interferência do material de suporte. (Ref.: Tipo de montagem)

PNP

Saída comutável que fornece tensão positiva (V+) ao ativar a carga. (Ref.: Saída de comutação)

IP69K

Grau de proteção contra entrada de água e poeira, suportando limpeza por jato de alta pressão e temperatura. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, essencial para evitar 'chattering' (comutação rápida instável). (Ref.: Histerese)
