Sensor Indutivo IFM IGS290 M18 PNP 8mm

Pré-visualizar: IGS290 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm

IGS290 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm

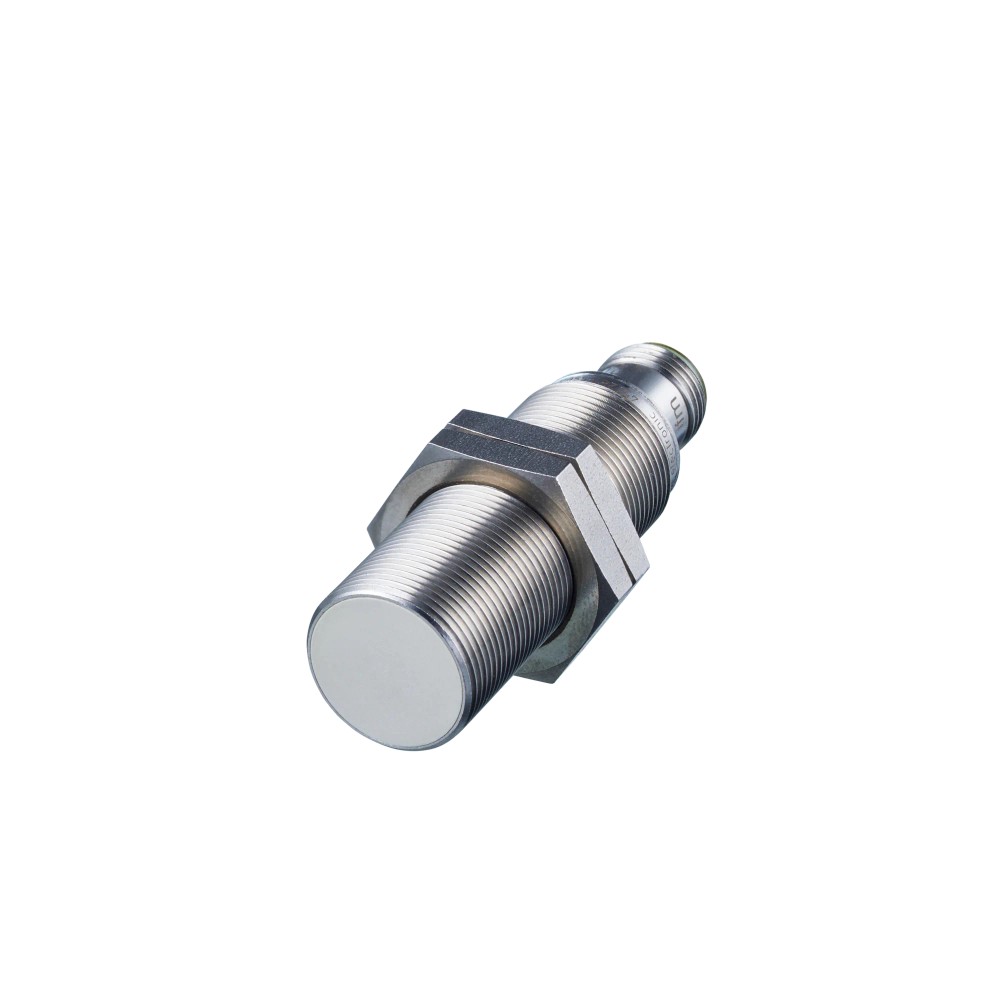

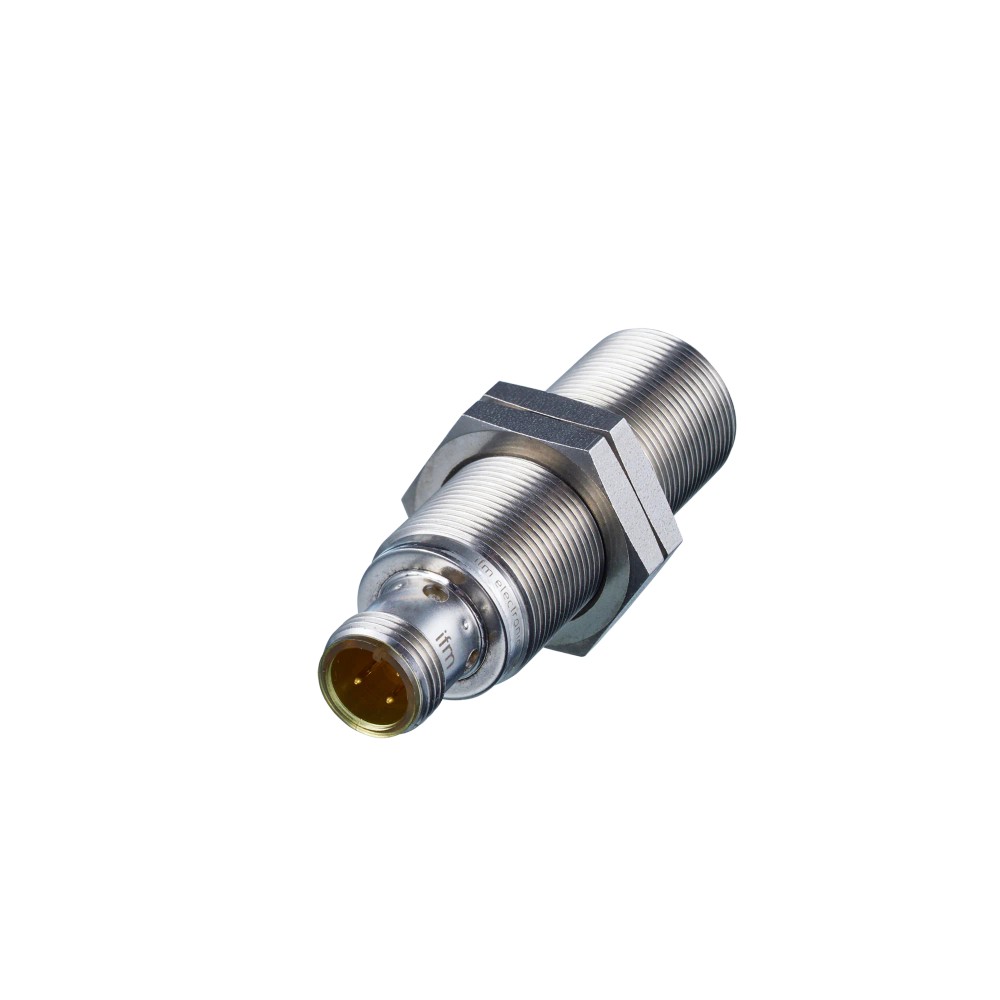

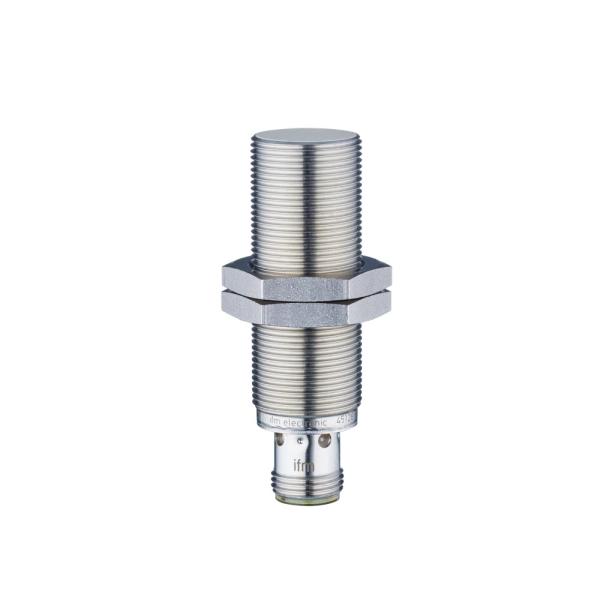

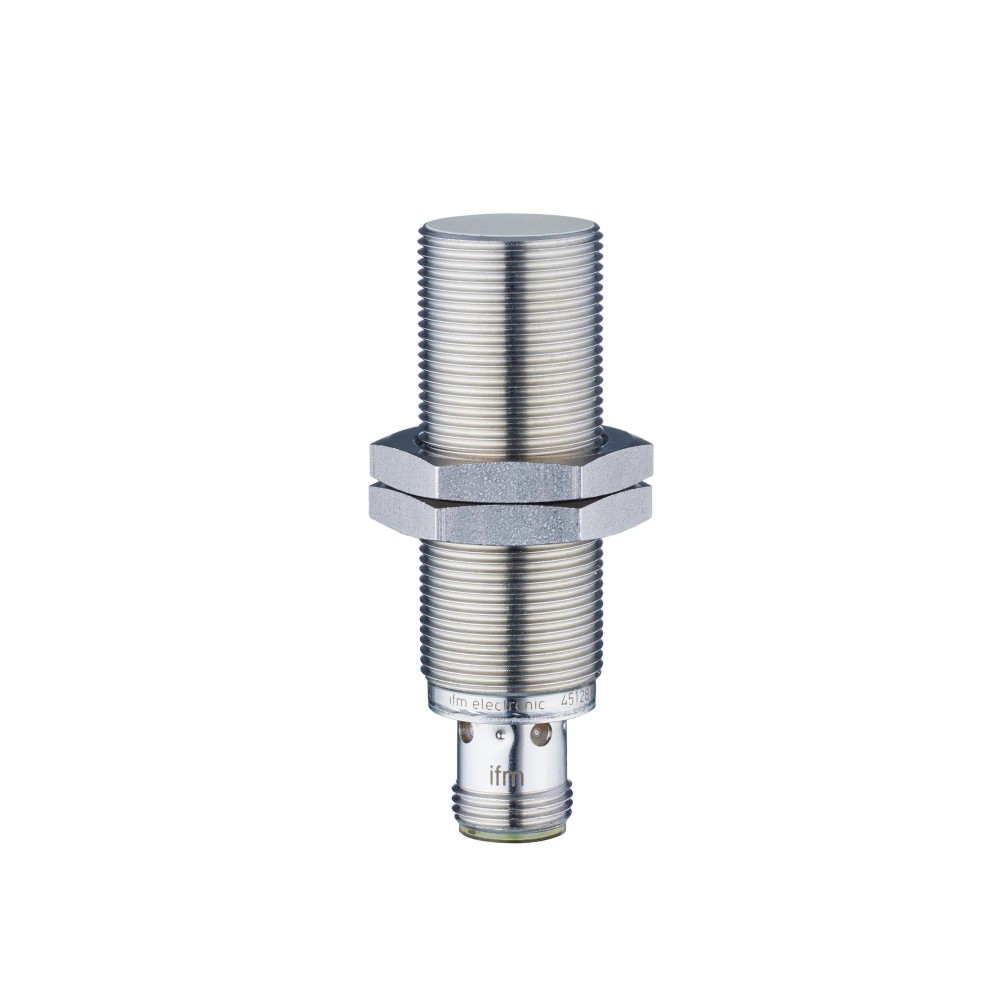

Imagem meramente ilustrativa

R$ 717,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS290
EAN: 4021179295185
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "IGS290 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm"

Destaques do Produto

Tecnologia

Sensor indutivo

Tipo de saída

PNP normalmente aberto

Distância nominal de detecção

8 mm

Instalação

Embutida, corpo M18 x 1

Conexão

M12, 3 contatos

Alimentação

10…30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGS290 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm

O IGS290 é um sensor indutivo cilíndrico roscado para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance de detecção de 8 mm e montagem embutida. A conexão elétrica é por conector M12 de 3 contatos, e a frequência de comutação é de 2.000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGS290
Tipo de sensor	Indutivo
Saída	PNP, normalmente aberta, DC
Alcance de detecção	8 mm; montagem embutida
Conexão elétrica	Conector M12, 3 contatos
Alimentação	10…30 V DC
Formato e dimensões	M18 x 1; comprimento de 60 mm
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40…85 °C
Frequência de comutação	2.000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em máquinas e sistemas de automação que aceitem sensor indutivo PNP normalmente aberto e alimentação de 10…30 V DC.
Instalações com alojamento roscado M18 x 1 e montagem embutida, respeitando as condições de instalação do fabricante.
Aplicações industriais, processamento de materiais, equipamentos móveis e ambientes com fluidos refrigerantes ou lubrificantes, conforme aplicações indicadas na ficha.
Armazéns frigoríficos e aplicações de congelamento por choque dentro da faixa ambiente especificada de -40…85 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN ou contato normalmente fechado; essas configurações não correspondem à saída informada para este modelo.
Não selecionar para alimentação fora da faixa especificada de 10…30 V DC.
Não utilizar como sensor de detecção de materiais não metálicos: a ficha identifica o produto como indutivo e não informa detecção desses materiais.
Não presumir que a conexão mecânica M18 x 1 garante compatibilidade elétrica com qualquer controlador; conferir tipo de entrada, alimentação e pinagem do sistema.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: processamento de materiais em sistemas industriais de automação; confirmar que o alvo é metálico e que a distância de instalação respeita a distância de trabalho especificada.
Aplicação indicada pelo fabricante: armazém frigorífico e congelamento por choque, dentro da faixa ambiente de -40…85 °C.
Aplicação indicada pelo fabricante: equipamentos industriais e móveis com fluidos refrigerantes ou lubrificantes; verificar a adequação da instalação e das conexões ao ambiente real.
Possibilidade inferida: detecção de posição ou presença de componentes metálicos em máquinas, desde que o controle aceite saída PNP normalmente aberta, alimentação de 10…30 V DC e a geometria de montagem seja adequada.
Limitação: a ficha não declara detecção de materiais não metálicos nem funcionamento com alimentação fora da faixa especificada.

COMO ESCOLHER

Antes de comprar o IGS290 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm, verifique estes pontos:

Escolha o IGS290 quando

A instalação exigir um sensor indutivo embutido com rosca M18 x 1, saída PNP normalmente aberta, alimentação de 10…30 V DC e alcance nominal de 8 mm.

Verifique a distância de trabalho

A distância de trabalho informada é de 0…6,48 mm. Avalie a distância real entre a face ativa e o alvo na montagem; não use os 8 mm nominais como distância garantida em qualquer condição.

Busque outra configuração quando

O circuito exigir saída NPN, normalmente fechada, alimentação fora de 10…30 V DC ou uma conexão diferente da M12 de 3 contatos. Confirme a versão necessária na documentação do fabricante.

Considere o ambiente de instalação

A temperatura ambiente especificada é de -40…85 °C. Para condições fora dessa faixa, consulte a documentação do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU	IGS290	Identificação do produto na ficha.
Part number	IGS290	Código do fabricante informado.
GTIN	4021179295185	Identificação comercial informada.
Marca	ifm / ifm electronic	Marca indicada nos dados do produto.
Tipo de produto	Sensor indutivo	Tecnologia declarada na ficha.
Aplicações indicadas	Processamento de materiais; armazém frigorífico / congelamento por choque; aplicações industriais e móveis; uso com fluidos refrigerantes e lubrificantes; automação industrial	Cenários de aplicação listados nos dados do fabricante.

Dados elétricos
Tensão de operação	10…30 V DC	Faixa de alimentação especificada.
Tensão máxima	30 V DC	Limite máximo informado.
Consumo de corrente	< 20 mA	Valor informado para o consumo do sensor.
Corrente por contato	100 mA	Valor máximo informado por contato; considerar as condições do fabricante.
Queda de tensão máxima DC	2,5 V	Queda de tensão máxima especificada.
Classe de isolamento	Classe III	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.

Saídas e detecção
Função elétrica	PNP	Tipo de saída de chaveamento.
Função de saída	Normalmente aberta	Estado funcional da saída indicado.
Saída	DC, PNP, normalmente aberta	Configuração de saída informada nos dados do anúncio.
Alcance de detecção	8 mm	Alcance nominal declarado.
Distância de trabalho	0…6,48 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação Sr	8 ± 10 % mm	Variação declarada para a distância real de comutação.
Frequência de comutação DC	2.000 Hz	Frequência de comutação informada.
Histerese	3…15 % de Sr	Faixa de histerese relativa à distância real de comutação.
Variação no ponto de comutação	-10…10 % de Sr	Faixa de variação declarada em relação a Sr.
Fator de correção	1 para aço, aço inoxidável, latão, alumínio e cobre	Fator informado para os materiais listados.
Alcance aumentado	Sim	Característica declarada para o modelo.

Conexões e indicadores
Conexão elétrica	1 conector M12, codificação A, 3 contatos dourados	Tipo de conector e contatos informados.
Número de fios	3	Número indicado nos dados do anúncio.
Indicador de estado	4 LEDs amarelos, status de chaveamento	Indicação visual declarada.
Protocolo de comunicação	Não informado	A ficha apresenta saída de chaveamento; não declara protocolo digital.

Condições ambientais e proteção
Temperatura ambiente	-40…85 °C	Faixa de operação ambiente informada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Classificações de proteção declaradas na ficha.
Imunidade máxima a campo eletromagnético	300 mT	Valor máximo indicado nos dados técnicos.
Resistência a campos eletromagnéticos	Sim	Característica declarada pelo fabricante.
Normas e ensaios	EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-6; EN 55011; EN 60068-2-6; EN 60068-2-27; EN 60068-2-14; EN 60068-2-52	Referências normativas listadas na ficha.

Dados mecânicos
Formato	Cilíndrico roscado	Forma construtiva informada.
Rosca	M18 x 1	Dimensão da conexão mecânica.
Comprimento	60 mm	Comprimento indicado para o corpo.
Montagem	Embutida	Método de montagem declarado.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material do corpo informado nos dados técnicos.
Material da face ativa	LCP branco	Material informado para a face ativa.
Material da janela de LEDs	PEI	Material informado para a janela dos indicadores.
Material das porcas de fixação	Aço inoxidável 1.4404 (316L)	Material informado para as porcas.
Cor	Prateado	Cor indicada nos dados do anúncio.
Peso	43,8 g	Massa indicada nos dados técnicos.
Fator de correção por material	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Valores de fator de correção declarados para os materiais listados.

Confiabilidade, certificações e fornecimento
MTTF	655 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil em qualquer condição.
Certificações	UL (aprovação A005, arquivo E174191), CE e UKCA	Certificações listadas nos dados do produto.
Faixa de temperatura indicada para UL	-25…70 °C	Faixa específica informada para UL; distinta da faixa geral de temperatura ambiente.
Acessórios incluídos	2 porcas de fixação	Conteúdo incluído conforme ficha.
Quantidade da embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Saída de chaveamento DC PNP, normalmente aberta; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; saída PNP normalmente aberta; alimentação de 10…30 V DC. Compatibilidade elétrica depende de o equipamento conectado aceitar saída PNP e da correspondência da pinagem indicada pelo fabricante.

Processo Conexão mecânica por corpo cilíndrico roscado M18 x 1, montagem embutida. A conexão roscada descreve a fixação mecânica, não a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente aberto e alimentação de 10…30 V DC	✓	A saída e a faixa de alimentação correspondem às especificações do sensor; confirmar pinagem e requisitos da entrada no sistema.
Entrada que exige sensor NPN ou saída normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta, não NPN nem normalmente fechada.
Suporte ou alojamento roscado M18 x 1 para montagem embutida	✓	O formato, a rosca e o método de montagem correspondem à instalação informada; verificar os requisitos de montagem do fabricante.
Sistema com alimentação fora de 10…30 V DC	✗	A tensão de operação especificada é 10…30 V DC.
Aplicação com temperatura ambiente entre -40 e 85 °C	✓	Essa faixa corresponde aos limites de temperatura ambiente indicados na ficha.
Comunicação por protocolo digital não informado para o sensor	✗	A ficha especifica saída de chaveamento PNP e não informa protocolo digital.

INSTALAÇÃO

Como instalar o IGS290 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm

Confirme que a aplicação requer sensor indutivo PNP normalmente aberto e que a alimentação disponível está entre 10 e 30 V DC.
Verifique se o alojamento aceita rosca M18 x 1 e instalação embutida; consulte o desenho dimensional e as orientações do fabricante.
Posicione a face ativa em relação ao alvo metálico considerando a distância de trabalho indicada de 0…6,48 mm.
Conecte o conector M12 de codificação A e 3 contatos conforme a pinagem do fabricante e a entrada do controlador; não deduza a pinagem apenas pela quantidade de contatos.
Aplique a alimentação dentro da faixa especificada e valide a comutação da entrada com o alvo na posição de operação.
Confira o indicador amarelo de status de chaveamento e verifique fixação, alinhamento e condições ambientais antes de liberar a máquina.

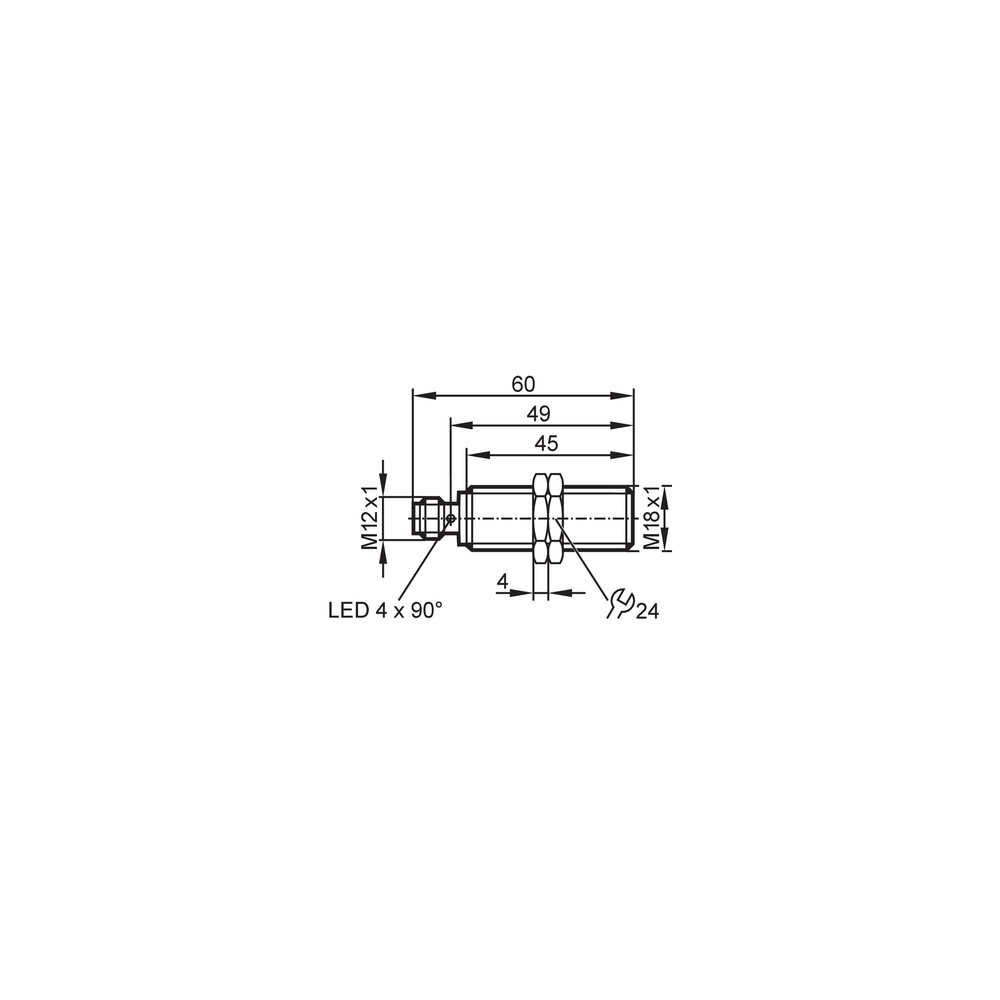

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incompatível com entrada PNP, pinagem incorreta ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais e confira a configuração PNP, a pinagem M12 e a distância entre face ativa e alvo conforme o datasheet.
O sensor permanece acionado ou comuta em uma posição diferente da esperada.	Posicionamento do alvo, distância de instalação ou condição de montagem diferente da prevista para montagem embutida.	Confira a instalação M18 x 1 e a montagem embutida; observe a distância de trabalho e compare o comportamento com as condições de montagem do fabricante.
A saída não aciona após conexão ou há interrupções no sinal.	Conector M12 mal acoplado, contatos ou cabo com falha, ou incompatibilidade elétrica com a entrada conectada.	Inspecione o acoplamento e o estado dos contatos; valide continuidade da fiação e compatibilidade da entrada com saída PNP normalmente aberta.
O LED de chaveamento não indica o estado esperado.	Ausência de alimentação, alvo fora da zona de detecção ou condição de ligação incorreta.	Verifique a alimentação, aproxime um alvo metálico dentro da distância de trabalho e confira a ligação conforme a documentação técnica.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGS290 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGS290 e para que serve?

É um sensor indutivo da ifm para detecção de objetos metálicos em aplicações de automação. Tem saída PNP normalmente aberta e montagem embutida.

Com quais controladores elétricos ele pode funcionar?

Pode ser usado com uma entrada compatível com sensor PNP normalmente aberto e alimentação de 10…30 V DC. Confirme a pinagem do M12 e os requisitos da entrada no equipamento conectado.

O que vem junto com o sensor?

A ficha informa que acompanham o produto duas porcas de fixação. A embalagem é indicada como uma peça.

Ele serve para uma entrada NPN ou normalmente fechada?

Não conforme a configuração indicada: o IGS290 tem saída PNP normalmente aberta. Para uma entrada NPN ou normalmente fechada, selecione uma versão cuja ficha especifique essa saída.

Posso usar este sensor para detectar plástico ou outro material não metálico?

A ficha identifica o IGS290 como sensor indutivo e não declara detecção de materiais não metálicos. Não selecione o produto para essa finalidade sem confirmação do fabricante.

O LED não acende ou a saída não muda: o que devo conferir antes de trocar?

Verifique primeiro a alimentação dentro de 10…30 V DC, a conexão M12, a pinagem e a compatibilidade da entrada com PNP normalmente aberto. Confira também se o alvo está dentro da distância de trabalho.

O sensor comuta de forma intermitente; qual pode ser a causa?

A causa pode estar no acoplamento elétrico, na posição do alvo ou na distância de instalação. Inspecione o conector e compare a montagem com as condições indicadas no datasheet antes de substituir o sensor.

Devo comprar o sensor avulso ou um kit?

A ficha lista uma peça e duas porcas de fixação incluídas, sem indicar um kit adicional. Verifique se a instalação exige cabo ou componentes extras, pois não estão listados como acessórios incluídos.

Como escolher entre este IGS290 e outra versão de sensor?

Escolha o IGS290 quando precisar de montagem embutida M18 x 1, alcance nominal de 8 mm e saída PNP normalmente aberta. Se o circuito exigir NPN, normalmente fechada ou outra faixa de alimentação, selecione uma versão com esses requisitos especificados.

Há alguma orientação especial para instalar o IGS290?

Use alojamento M18 x 1 e montagem embutida, e confira a distância de trabalho de 0…6,48 mm. Faça a ligação M12 conforme a pinagem oficial e valide o estado de chaveamento antes da operação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta a aproximação de objetos metálicos por princípio indutivo. (Ref.: tipo de produto — sensor indutivo)

PNP

Tipo de saída de chaveamento DC especificado para o sensor; deve corresponder à entrada do equipamento conectado. (Ref.: função elétrica — PNP)

Normalmente aberta

Configuração de saída indicada como normalmente aberta; o estado de chaveamento depende da condição de detecção. (Ref.: função de saída)

Alcance de detecção

Distância nominal de detecção declarada pelo fabricante, sujeita às condições de instalação e ao alvo. (Ref.: alcance de detecção — 8 mm)

Montagem embutida

Método de instalação declarado para o sensor, que deve ser seguido conforme as orientações do fabricante. (Ref.: método de montagem — embutido)
