Sensor Indutivo IFM IGS287 M18 PNP 8mm

Pré-visualizar: IGS287 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 8mm

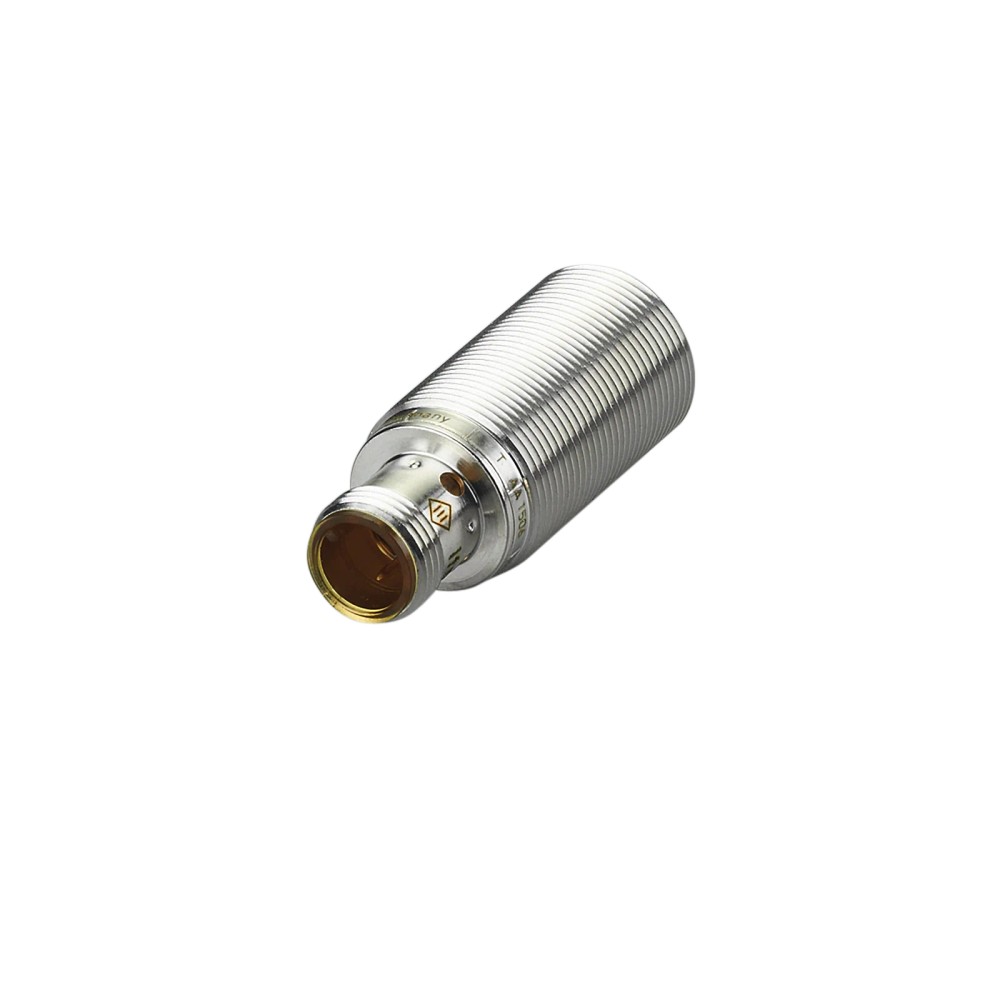

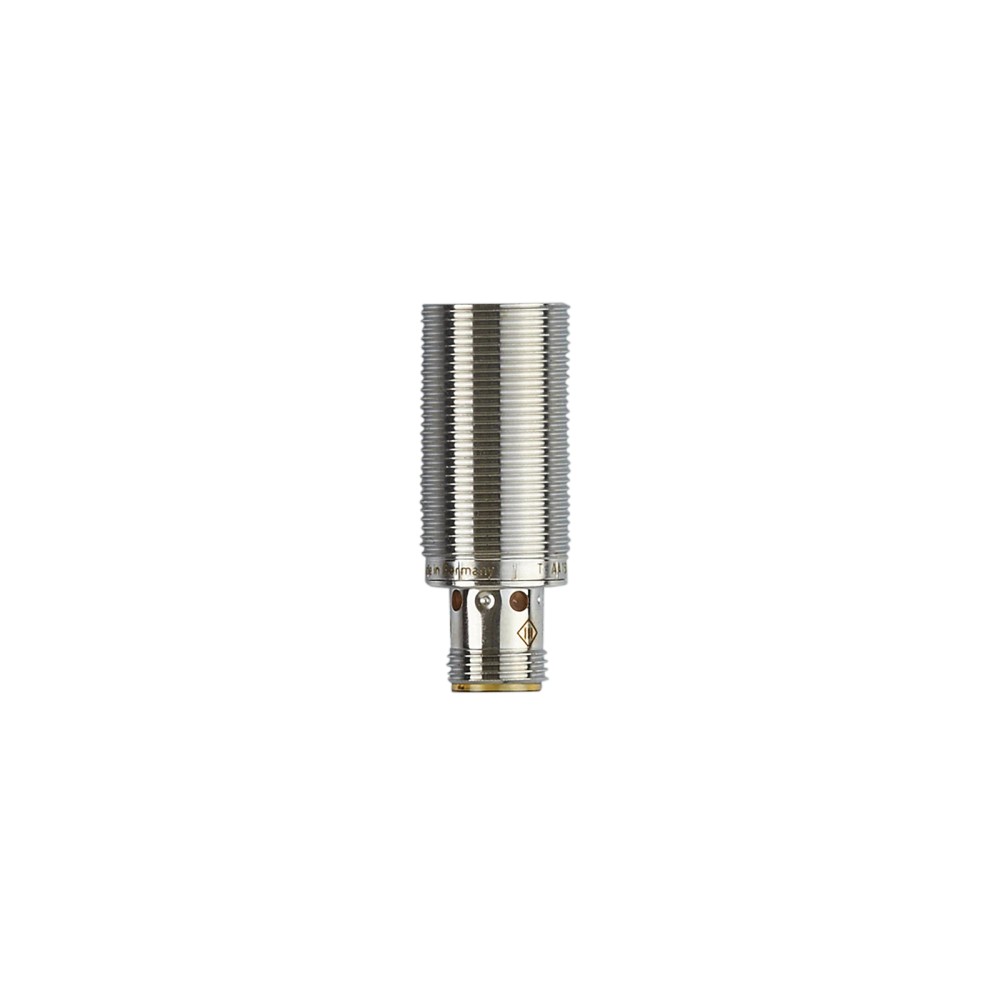

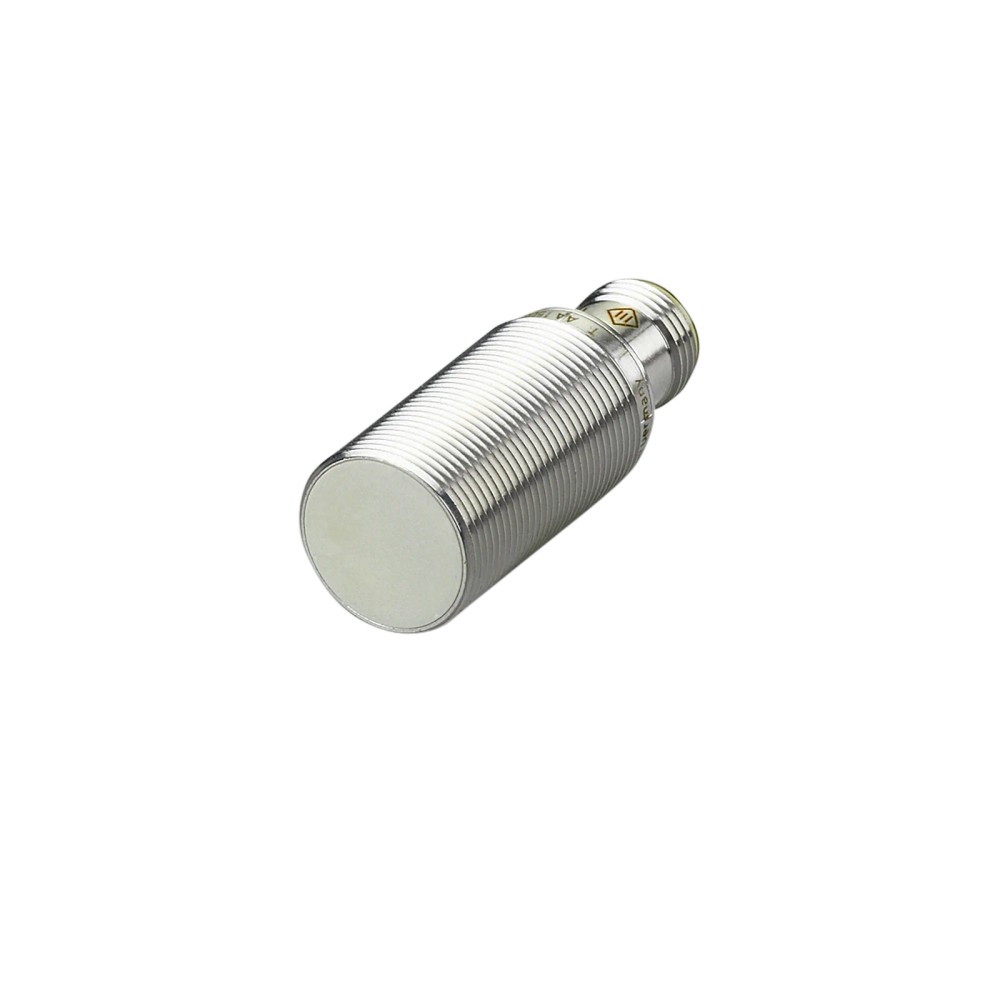

IGS287 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 8mm

Imagem meramente ilustrativa

R$ 717,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS287
EAN: 4021179295154
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IGS287 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 8mm"

Destaques do Produto

Tecnologia

Indutiva

Alcance nominal

8 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conector

M12, codificação A, 3 contatos

Montagem

Embutida; rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGS287, M18 PNP, alcance de detecção de 8 mm

O IFM IGS287 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e montagem embutida. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGS287
Tipo	Sensor indutivo
Alcance de detecção	8 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A; 3 contatos
Rosca e comprimento	M18 x 1; 45 mm
Frequência de comutação	2000 Hz
Proteção do invólucro	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação industrial, respeitando o alcance nominal de 8 mm e a instalação embutida.
Aplicações com entrada de controle compatível com saída PNP normalmente aberta e alimentação DC de 10...30 V.
Ambientes dentro da faixa de -40...85 °C, inclusive aplicações industriais e de armazenamento frigorífico indicadas na ficha.

⚠ Considere outro se precisa de:

Não selecione se a entrada do sistema exigir saída NPN ou contato normalmente fechado; a ficha especifica PNP normalmente aberta.
Não selecione para detecção de objetos não metálicos como princípio de detecção; trata-se de um sensor indutivo.
Não considere adequado para tensão de alimentação fora de 10...30 V DC ou para distâncias de detecção superiores ao alcance nominal de 8 mm.

APLICAÇÕES E USO

Uso explicitamente indicado pelo fabricante: processamento de materiais e automação industrial, para detecção indutiva dentro do alcance nominal especificado.
Uso explicitamente indicado: armazéns frigoríficos e aplicações de congelamento por choque, respeitando a faixa ambiente de -40...85 °C.
Uso explicitamente indicado: aplicações industriais e móveis com fluidos refrigerantes e lubrificantes; a ficha não detalha compatibilidade química com fluidos específicos.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou dispositivos com entrada PNP, desde que a alimentação, a distância de trabalho e a montagem atendam aos dados do produto.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGS287, M18 PNP, alcance de detecção de 8 mm, verifique estes pontos:

Escolha o IGS287 quando

A aplicação exigir sensor indutivo embutido M18 x 1, saída PNP normalmente aberta, alimentação de 10...30 V DC e alcance nominal de 8 mm. A ficha também informa fator de correção 1 para aço, aço inoxidável, latão, alumínio e cobre.

Procure outra configuração quando

O circuito de controle exigir saída NPN, saída normalmente fechada, alimentação fora da faixa especificada ou detecção a uma distância superior ao alcance nominal. Confirme no datasheet a conexão elétrica e os requisitos da entrada do controlador antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia indicada pelo fabricante.
Modelo	IGS287	Código do produto.
Aplicações indicadas	Processamento de materiais; armazém frigorífico/congelamento por choque; aplicações industriais e móveis com fluidos refrigerantes e lubrificantes; automação industrial	Cenários listados na ficha do produto.
Alcance aumentado	Sim	Característica indicada na ficha; alcance de detecção nominal informado como 8 mm.
Resistência a campos eletromagnéticos	Sim	Característica declarada pelo fabricante.
Imunidade máxima a campo eletromagnético	300 mT	Valor informado na ficha.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor máximo indicado na ficha.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuito	Sim	Recurso de proteção indicado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor especificado para a saída de comutação DC.
Corrente constante máxima da saída DC	100 mA	Limite máximo especificado para a saída de comutação DC.

Saídas e conexão elétrica
Função de saída	Normalmente aberta	Estado funcional da saída especificado.
Tipo de saída	PNP	Configuração elétrica de saída.
Número de fios	3	Quantidade de fios indicada na ficha.
Conexão	1 x M12, codificação A	Conexão elétrica especificada.
Contatos	3, banhados a ouro	Característica da conexão elétrica indicada pelo fabricante.
Proteção da saída	Curto-circuito e sobrecarga	Proteções declaradas na ficha.

Detecção e comutação
Alcance de detecção	8 mm	Alcance nominal especificado.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação indicado pelo fabricante.
Distância de trabalho	0...6,48 mm	Faixa de trabalho informada na ficha.
Frequência de comutação DC	2000 Hz	Frequência máxima especificada para comutação DC.
Histerese	3...15 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção	1 para aço, aço inoxidável, latão, alumínio e cobre	Valores dos materiais indicados na ficha.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de operação ambiental especificada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Classes de proteção do invólucro declaradas pelo fabricante.
Teste de alteração rápida da temperatura	EN 60068-2-14; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições de ensaio informadas na ficha.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos	Ensaio declarado pelo fabricante.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio especificadas.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condições de ensaio especificadas.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condições de ensaio especificadas.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD/8 kV AD; EN 61000-4-3: 10 V/m; EN 61000-4-4: 2 kV; EN 61000-4-6: 10 V; EN 55011 classe B	Níveis e normas de ensaio informados na ficha.

Dados mecânicos e materiais
Formato	Invólucro cilíndrico roscado	Forma construtiva informada.
Rosca	M18 x 1	Dimensão da rosca de montagem.
Comprimento	45 mm	Comprimento especificado do produto.
Montagem	Embutida	Tipo de montagem informado pelo fabricante.
Material do invólucro e porcas	Aço inoxidável 1.4404 / 316L	Materiais indicados na ficha.
Material da face ativa	LCP branco	Material informado pelo fabricante.
Material da janela dos LEDs	PEI	Material informado pelo fabricante.
Peso	38,1 g	Valor informado no conjunto de dados do produto.
Acessórios incluídos	2 porcas de fixação	Conteúdo indicado na ficha.

Displays e elementos de operação
Indicador de status de chaveamento	4 LEDs amarelos	Indicação visual especificada para o estado de comutação.

Dados de confiabilidade e certificação
MTTF	470 anos	Valor declarado na ficha; não representa período de garantia ou vida útil assegurada.
Certificação UL	Ta -25...70 °C; enclosure Type 1; fontes Limited Voltage/Current; aprovação A005; arquivo E174191	Dados UL informados no conjunto de especificações.

COMPATIBILIDADE

Comunicação

• Sem protocolo de comunicação digital especificado na ficha; sensor com saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos banhados a ouro. Alimentação de 10...30 V DC; saída PNP normalmente aberta. Confirmar a atribuição dos pinos no datasheet antes da ligação.

Processo Montagem mecânica por rosca M18 x 1, instalação embutida. Comprimento do invólucro: 45 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador compatível com saída PNP e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente aberta e alimentação de 10...30 V DC; verificar a atribuição dos pinos e os limites elétricos do circuito.
Entrada que exige saída NPN ou normalmente fechada	✗	A configuração indicada para o IGS287 é PNP normalmente aberta.
Montagem roscada M18 x 1, embutida	✓	A ficha informa rosca M18 x 1 e tipo de montagem embutido; respeitar o alcance e as condições de instalação do fabricante.
Detecção de alvos metálicos dentro do alcance nominal de 8 mm	✓	O produto é um sensor indutivo com alcance de detecção especificado de 8 mm. O alcance efetivo pode depender das condições e do alvo.
Detecção de objeto não metálico por detecção indutiva direta	✗	A ficha identifica o produto como sensor indutivo; não informa detecção direta de materiais não metálicos.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGS287, M18 PNP, alcance de detecção de 8 mm

Confirme que o sensor, a entrada do controlador e a alimentação são compatíveis com saída PNP normalmente aberta e tensão de 10...30 V DC.
Verifique a rosca M18 x 1, a profundidade disponível e a instalação embutida antes de montar; consulte o desenho dimensional do fabricante.
Fixe o sensor usando as porcas incluídas, sem aplicar esforços que danifiquem o invólucro ou a rosca.
Conecte o cabo ou acessório M12 compatível; confirme no datasheet a atribuição dos três contatos antes de energizar.
Ajuste a posição do alvo dentro da distância de trabalho especificada e valide a comutação no sistema.
Após a ligação, confirme o estado de saída e os LEDs de indicação; verifique alimentação e conexão caso não haja comutação.

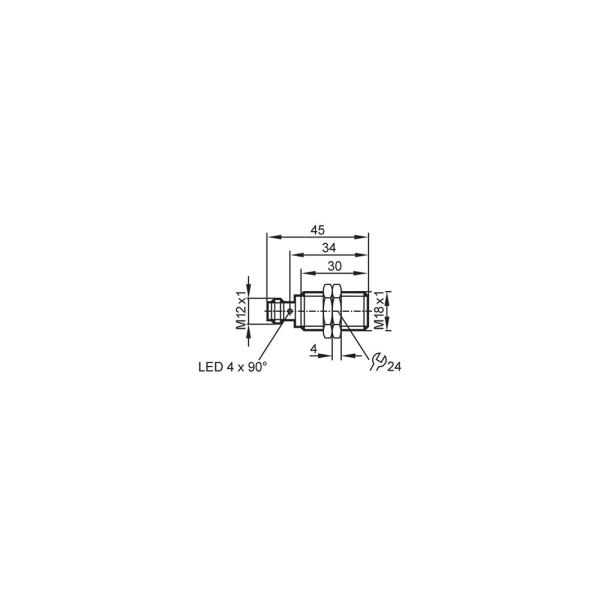

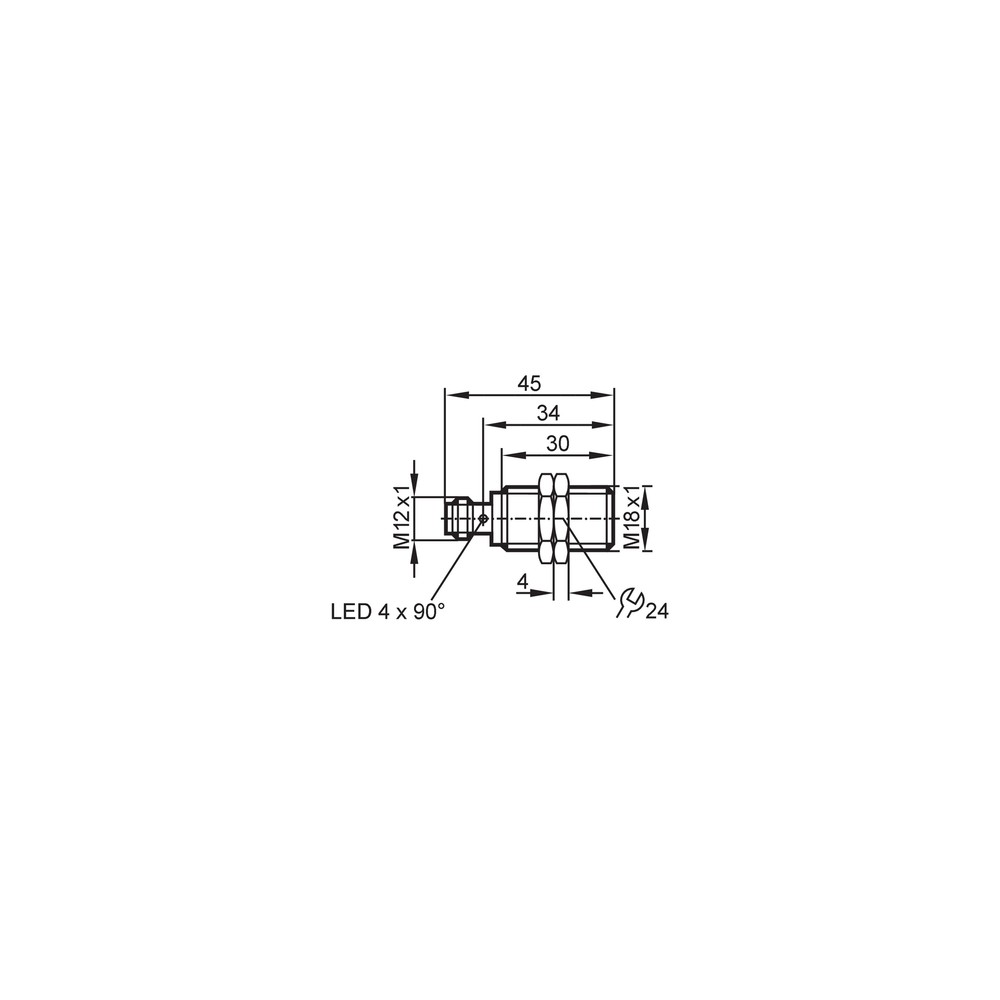

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação ausente ou fora da faixa especificada, ligação incorreta, alvo fora da distância de trabalho ou entrada incompatível com saída PNP.	Meça a alimentação nos terminais, confira a atribuição dos contatos no datasheet, aproxime um alvo dentro da distância de trabalho e confirme se a entrada aceita PNP.
O sensor comuta, mas o sinal não é reconhecido pelo controlador.	Tipo de entrada ou lógica do controlador incompatível com a saída PNP normalmente aberta, ou erro de ligação.	Confirme no esquema do controlador o tipo de entrada e compare a ligação com a documentação do sensor; observe a indicação de comutação do sensor.
Comutação instável ou diferente da esperada durante a aproximação do alvo.	Alvo posicionado no limite da distância de trabalho ou variação das condições de montagem e do alvo.	Meça a distância entre a face ativa e o alvo, repita o teste dentro da faixa de trabalho indicada e verifique a montagem embutida conforme o desenho.
O sensor não opera após conexão ou apresenta interrupções no circuito.	Curto-circuito, sobrecarga, polaridade invertida ou falha no conector/cabeamento.	Desenergize o circuito, inspecione o conector M12 e o cabeamento, verifique polaridade e carga da saída e, em seguida, teste novamente dentro dos limites elétricos especificados.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IGS287 (PT-BR) (Datasheet) Desenho dimensional IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGS287 e para que serve?

É um sensor indutivo para detecção de objetos em aplicações de automação industrial. A ficha especifica montagem embutida, alcance nominal de 8 mm e saída PNP normalmente aberta.

O IGS287 funciona com saída NPN ou normalmente fechada?

Não: a configuração informada é PNP normalmente aberta. Para entradas que exijam NPN ou normalmente fechada, selecione uma versão cuja ficha declare essa configuração.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como acessórios incluídos. Não há outros acessórios listados no conteúdo fornecido.

Este sensor serve para detectar objetos não metálicos?

A ficha identifica o IGS287 como sensor indutivo e não especifica detecção direta de objetos não metálicos. Verifique a tecnologia de detecção necessária para o material do alvo.

Por que o sensor não aciona a entrada do CLP?

Uma causa possível é incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada do CLP. Antes de substituir o sensor, confirme a alimentação, a ligação dos contatos e a compatibilidade da entrada.

O que verificar se a detecção fica instável?

Confira se o alvo permanece dentro da distância de trabalho especificada e se o sensor está instalado na configuração embutida prevista. Verifique também fixação e conexão elétrica.

Devo comprar apenas o sensor ou procurar um kit com cabo?

A ficha lista o sensor e duas porcas de fixação, mas não informa cabo incluído. Se a instalação exigir cabo M12, confirme separadamente o acessório e sua compatibilidade de conexão.

Como escolher entre o IGS287 e outro sensor indutivo?

Escolha o IGS287 quando forem necessários montagem embutida M18 x 1, saída PNP normalmente aberta e alcance de 8 mm. Se o circuito exigir NPN, saída normalmente fechada ou outra faixa de detecção, compare com uma versão que especifique esses requisitos.

Como faço a ligação elétrica do IGS287?

Use a conexão M12 codificação A de 3 contatos e alimentação DC de 10...30 V. Consulte o datasheet para confirmar a atribuição dos contatos antes de ligar o sensor.

O sensor pode operar em ambiente frio?

A faixa de temperatura ambiente especificada é de -40...85 °C. A ficha também lista uso em armazém frigorífico e congelamento por choque; respeite as condições ambientais e de instalação indicadas pelo fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste modelo, a ficha especifica alcance de 8 mm. (Ref.: alcance de detecção)

PNP

Tipo de saída de comutação indicado para o IGS287. (Ref.: tipo de saída)

Normalmente aberta

Função de saída especificada para o sensor. (Ref.: função de saída)

Montagem embutida

Configuração de instalação informada para o sensor cilíndrico roscado. (Ref.: tipo de montagem)

Distância real de comutação usada como referência para parâmetros relativos, como histerese. (Ref.: distância real de comutação Sr: 8 ± 10 % mm)
