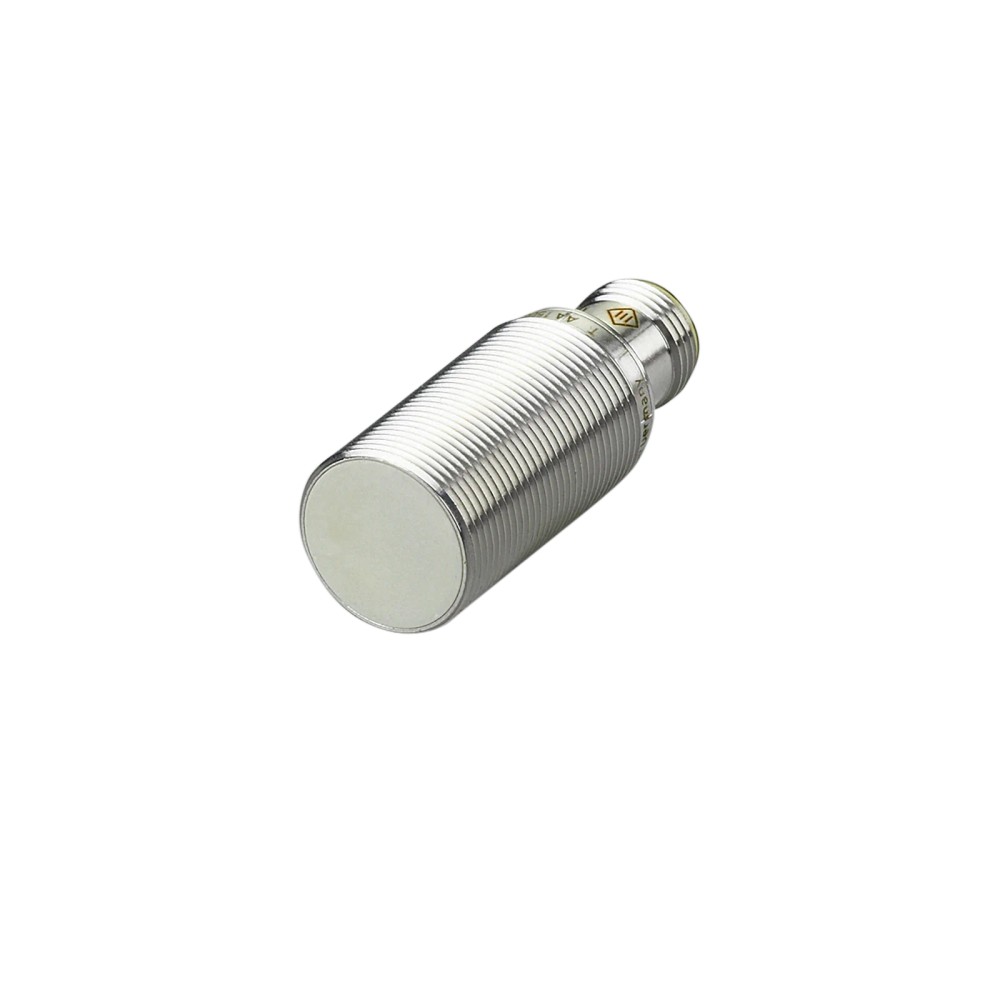

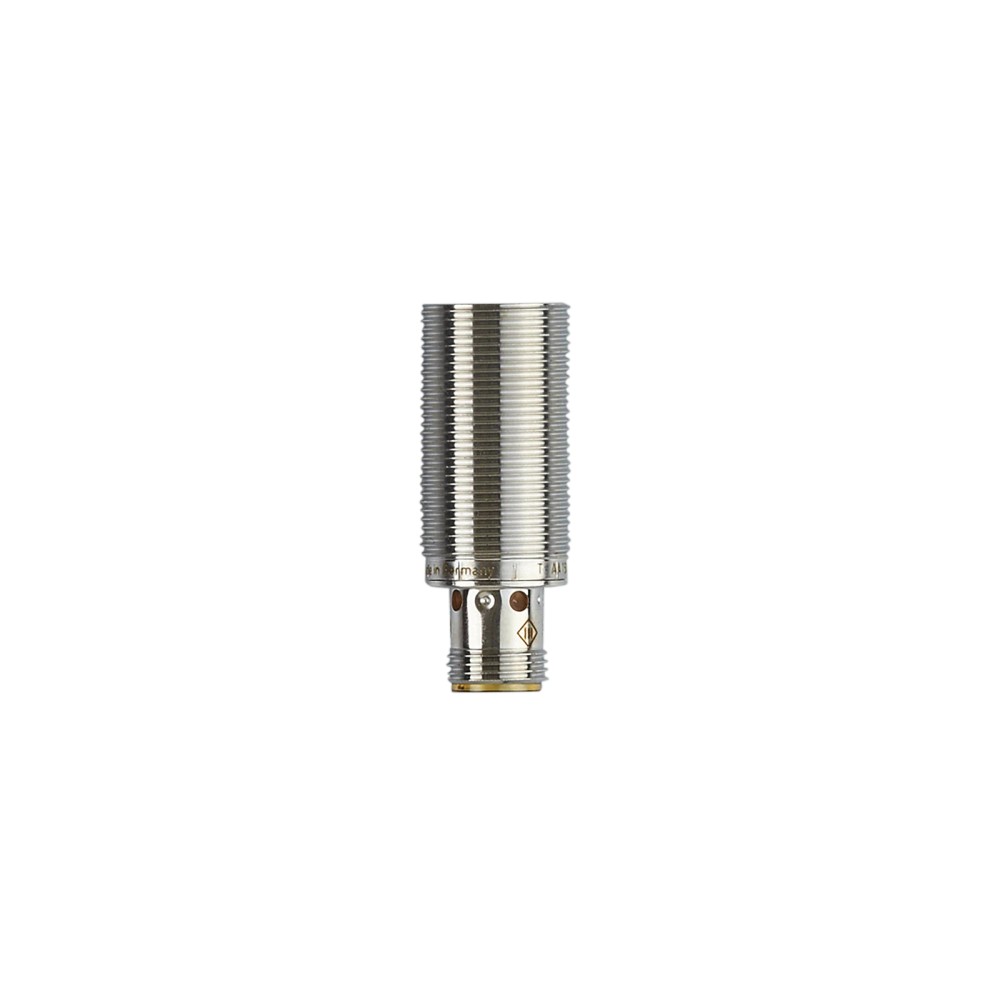

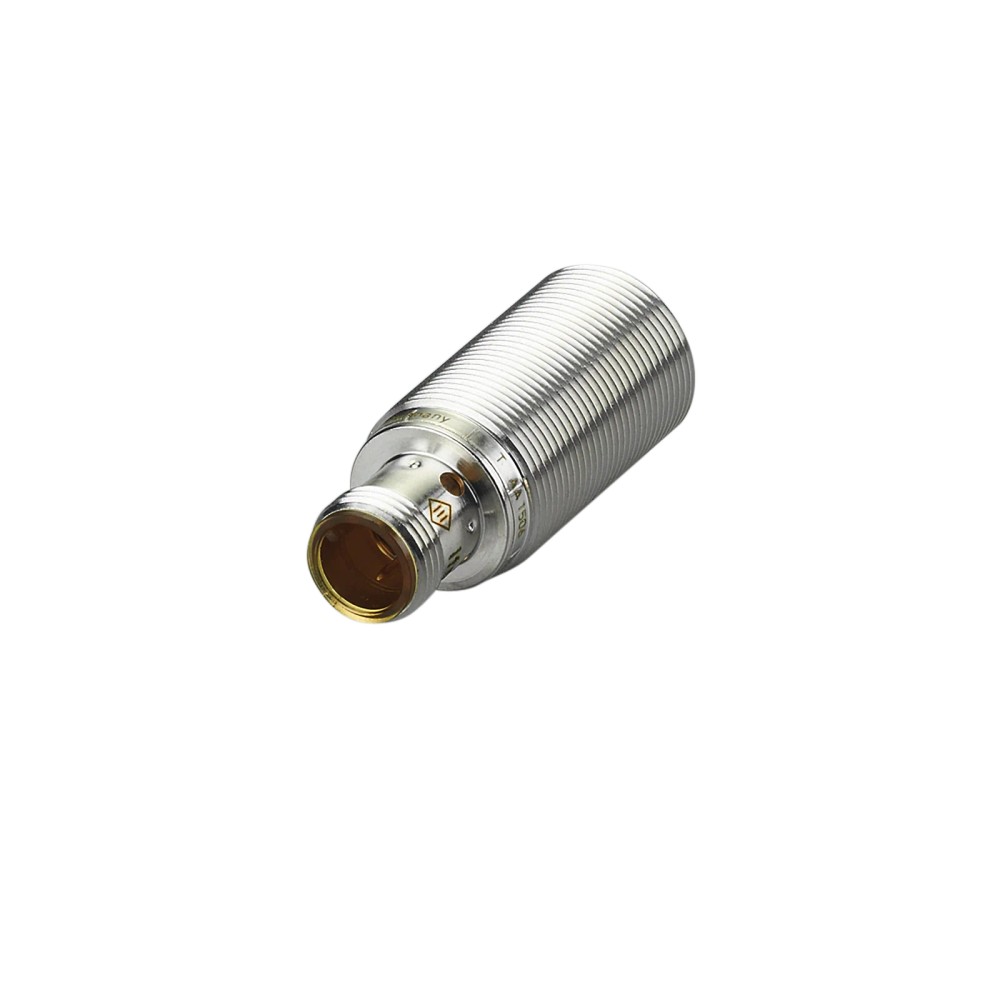

Sensor Indutivo IFM IGS279 M18 PNP 8mm

Pré-visualizar: IGS279 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 8mm

IGS279 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 8mm

Imagem meramente ilustrativa

R$ 684,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS279
EAN: 4021179291552
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IGS279 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 8mm"

Destaques do Produto

Alcance nominal

8 mm

Tipo de saída

PNP, normalmente aberta

Alimentação

10...30 V DC

Montagem

Embutida

Conexão

M12, 3 contatos

Frequência de comutação

2.000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGS279, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, conexão M12

O IFM IGS279 é um sensor indutivo cilíndrico roscado para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 30 V DC e tem frequência de comutação de 2.000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	IGS279
Princípio de detecção	Indutivo; alcance de detecção de 8 mm
Montagem	Embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Frequência de comutação	2.000 Hz
Proteção do invólucro	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C
Dimensões	M18 x 1; comprimento de 45 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação industrial, respeitando o alcance nominal de 8 mm e a montagem embutida.
Aplicações industriais móveis e ambientes com fluidos refrigerantes e lubrificantes, conforme a aplicação indicada na ficha do fabricante.
Circuitos de controle que aceitem saída PNP normalmente aberta, alimentação de 10...30 V DC e corrente constante máxima de saída de 100 mA.

⚠ Considere outro se precisa de:

Não selecionar para detectar materiais não metálicos como alvo indutivo: a ficha especifica detecção indutiva, sem indicar esses materiais como alvos.
Não usar quando a entrada do controlador exigir saída NPN ou contato normalmente fechado; a saída especificada é PNP normalmente aberta.
Não exceder a corrente constante máxima de saída de 100 mA nem operar fora da alimentação de 10...30 V DC.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: automação industrial e aplicações industriais móveis com fluidos refrigerantes e lubrificantes; respeite a faixa de temperatura e os graus de proteção especificados.
Possibilidade de uso: detecção de posição ou presença de alvos metálicos em máquinas, desde que geometria, distância, montagem e interface PNP sejam validadas no projeto; essa possibilidade é uma inferência a partir do princípio indutivo, não uma aplicação específica listada na ficha.
A detecção ocorre dentro das distâncias informadas pelo fabricante; o alcance nominal é 8 mm e a distância de trabalho indicada é 0...6,48 mm. Não interprete o valor nominal como garantia de detecção em qualquer geometria ou condição de montagem.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGS279, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, conexão M12, verifique estes pontos:

Quando escolher o IGS279

Escolha este modelo quando a instalação exigir sensor indutivo M18 x 1, montagem embutida, alcance nominal de 8 mm, saída PNP normalmente aberta e conexão M12 de 3 contatos. Confirme também a alimentação DC e os limites elétricos da entrada conectada.

Quando avaliar outra configuração

Procure outra versão se o circuito precisar de saída NPN, normalmente fechada, conexão diferente, outro alcance ou montagem não embutida. A ficha deste modelo não especifica alternativas equivalentes; compare os requisitos com o datasheet do sensor pretendido.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto na ficha.
Marca	IFM / ifm electronic	Fabricante informado no anúncio e no catálogo.
Modelo e SKU	IGS279	Código de identificação do produto.
GTIN	4021179291552	Identificador comercial informado no anúncio.
Aplicação indicada	Aplicações industriais e automação industrial; aplicações industriais móveis com fluidos refrigerantes e lubrificantes	Aplicações descritas nos dados do fabricante.
Característica especial	Contatos banhados a ouro; alcance aumentado; fator de correção = 1; resistência aos campos eletromagnéticos	Características especiais listadas na ficha.
Alcance aumentado	Sim	Atributo declarado pelo fabricante.

Detecção e montagem
Princípio	Indutivo	Tipo de detecção informado para o produto.
Alcance de detecção	8 mm	Alcance nominal informado.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação declarado pelo fabricante.
Distância de trabalho	0...6,48 mm	Faixa de distância de trabalho informada.
Montagem	Embutida	Configuração de montagem especificada.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Fatores declarados para os materiais listados.
Histerese	3...15 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.

Saída e desempenho elétrico
Função elétrica / tipo de saída	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional informado para a saída.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Consumo máximo informado.
Frequência de comutação DC	2.000 Hz	Frequência de comutação especificada para DC.
Corrente constante máxima da saída de comutação DC	100 mA	Limite contínuo especificado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda de tensão máxima informada.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Classe de proteção	III	Classe especificada pelo fabricante.
Software embedded incluído	Sim	Atributo informado na ficha; não há protocolo digital especificado.

Conexões e sinalização
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo, codificação e número de contatos informados.
Número de fios	3 fios	Atributo do anúncio; confirme a pinagem no documento técnico antes da ligação.
Display / indicação	Status de chaveamento por 4 LEDs amarelos	Indicação visual informada pelo fabricante.

Imunidade eletromagnética e normas EMC
Imunidade máxima a campo eletromagnético	300 mT	Limite informado para a característica especificada.
Resistência a campos eletromagnéticos	Sim	Característica declarada pelo fabricante.
EN 61000-4-2	ESD: 4 kV CD / 8 kV AD	Níveis de ensaio EMC informados.
EN 61000-4-3	HF irradiado: 10 V/m	Nível de ensaio EMC informado.
EN 61000-4-4	Burst: 2 kV	Nível de ensaio EMC informado.
EN 61000-4-6	AF com fio: 10 V	Nível de ensaio EMC informado.
EN 55011	Classe B	Classificação indicada na ficha.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de operação ambiente informada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus declarados para o produto; condições de ensaio e instalação devem ser verificadas no datasheet.
Alteração rápida de temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições de ensaio térmico informadas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Ensaio ambiental declarado.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques por direção nos 3 eixos	Condição de ensaio informada.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4.000 choques por direção nos 3 eixos	Condição de ensaio informada.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3.000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio informada.

Dados mecânicos e materiais
Formato do corpo	Cilíndrico roscado	Construção mecânica informada.
Designação da rosca	M18 x 1	Dimensão de montagem declarada.
Comprimento	45 mm	Comprimento informado para o corpo.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais listados pelo fabricante.
Acabamento	Metálico polido	Atributo informado no anúncio.
Peso	41,3 g	Peso informado no catálogo; a variante do anúncio também indica aproximadamente 0,04 kg.
MTTF	464 anos	Valor de MTTF declarado na ficha; não representa vida útil garantida.
Material incluído	2 porcas de fixação	Itens incluídos informados pelo fabricante.

Certificações e classificação
Certificado UL	Ta -25...70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A005; arquivo UL E174191	Dados de certificação UL informados na ficha; a faixa Ta indicada é a do certificado.
NCM	8536.50.90	Classificação fiscal informada no catálogo.

Dados comerciais
Unidades por embalagem	1 peça	Quantidade de produto por embalagem indicada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a interface informada é uma saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta; corrente constante máxima da saída de 100 mA. A pinagem detalhada deve ser confirmada no desenho ou datasheet do fabricante antes da ligação.

Processo Não possui conexão de processo para fluido informada. A fixação mecânica é por corpo roscado M18 x 1, com montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal PNP normalmente aberto e alimentação de 10...30 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação especificados; respeite o limite de corrente de saída de 100 mA.
Entrada que exige sensor NPN ou contato normalmente fechado	✗	A ficha identifica saída PNP normalmente aberta; esses requisitos elétricos são diferentes.
Instalação mecânica com rosca M18 x 1 e espaço para corpo de 45 mm	✓	A rosca e o comprimento estão especificados como M18 x 1 e 45 mm; confira o espaço e a montagem embutida no conjunto.
Aplicação que exige saída de comutação acima de 100 mA contínuos	✗	A corrente constante máxima indicada para a saída DC é 100 mA.
Integração que depende de protocolo de rede ou comunicação digital	✗	A ficha não informa protocolo digital; especifica saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGS279, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, conexão M12

Confirme no projeto que a aplicação requer sensor indutivo, saída PNP normalmente aberta, alimentação DC compatível e montagem embutida.
Verifique o alojamento mecânico para rosca M18 x 1, comprimento de 45 mm e espaço para o conector M12.
Instale o corpo conforme a configuração embutida indicada; use as duas porcas de fixação incluídas, sem exceder os limites mecânicos definidos pelo fabricante.
Conecte o M12 de codificação A e confirme a pinagem no datasheet antes de energizar; a ficha resumida não apresenta aqui a atribuição de cada contato.
Confira a alimentação de 10...30 V DC e se a entrada conectada aceita saída PNP normalmente aberta, observando o limite de 100 mA.
Após energizar, verifique o estado de comutação pelo indicador de 4 LEDs amarelos e valide a distância e o ponto de comutação na instalação real.

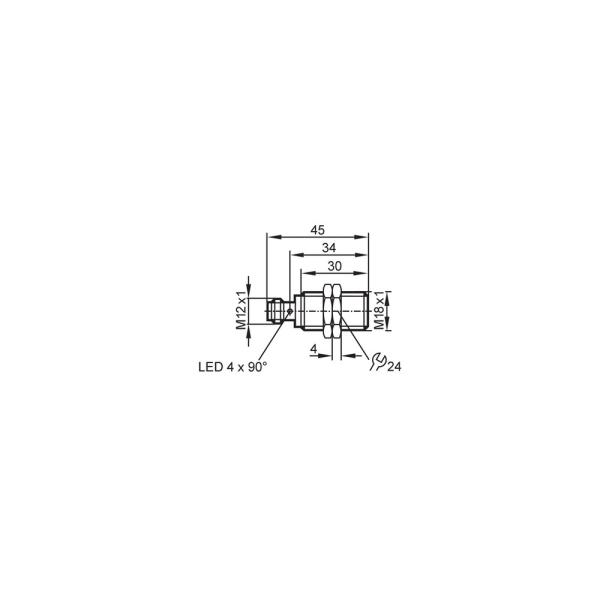

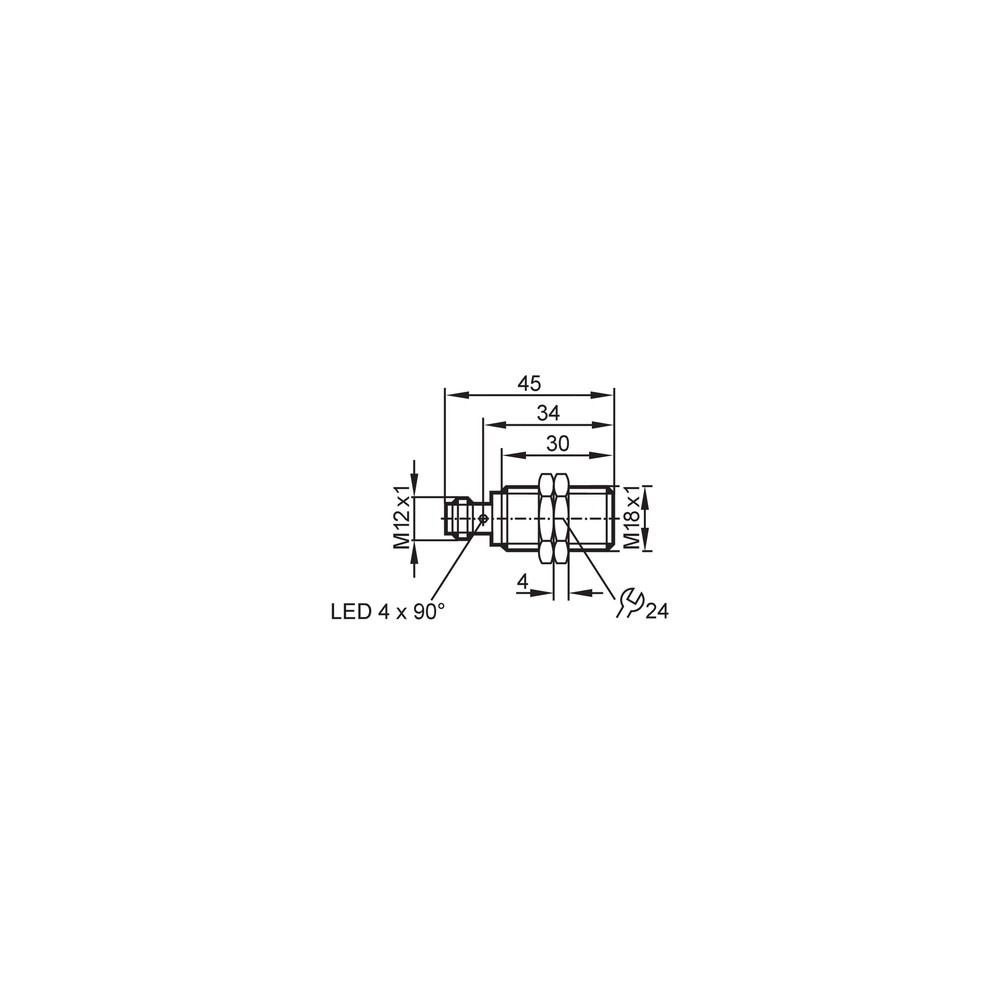

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, alimentação ou lógica de controle conectada.	Confirme a alimentação DC, o tipo de entrada e a pinagem do conector M12 no datasheet; teste a saída respeitando o limite de 100 mA.
O sensor comuta em uma distância menor do que a esperada.	O alvo está fora da distância de trabalho especificada ou a montagem e as condições do alvo diferem das condições de referência.	Meça a distância entre face ativa e alvo e compare com a distância de trabalho indicada de 0...6,48 mm; valide o ponto de comutação conforme o datasheet.
A saída permanece ativa ou inativa apesar da presença do alvo.	Ligação incorreta, polaridade invertida na instalação ou curto-circuito/sobrecarga no circuito externo.	Com a alimentação desligada, revise a pinagem oficial e a instalação; depois verifique tensão e carga da saída dentro dos limites especificados.
O estado do sensor varia ou há comutações inesperadas próximo a fontes eletromagnéticas.	Interferência, montagem ou cabeamento na instalação, apesar da resistência a campos eletromagnéticos declarada para o produto.	Observe o indicador de status, confira o cabeamento e compare o campo e as condições de instalação com as especificações EMC do fabricante, incluindo o limite informado de 300 mT.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGS279 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGS279 e para quem ele serve?

É um sensor indutivo de automação industrial para detecção de objetos metálicos. É indicado a projetos que aceitam montagem embutida M18 e sinal PNP normalmente aberto.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação e uma peça por embalagem. Não há outro acessório incluído indicado nos dados disponíveis.

Ele funciona em uma entrada NPN ou normalmente fechada?

Não conforme a configuração informada: o IGS279 tem saída PNP normalmente aberta. Para entrada NPN ou lógica normalmente fechada, selecione uma versão cuja ficha corresponda a esse requisito.

Posso usar este sensor para detectar peças plásticas ou outros alvos não metálicos?

A ficha especifica um sensor indutivo e não declara detecção de alvos não metálicos. Não selecione o produto para essa finalidade sem validação técnica do fabricante.

O sensor acende, mas o CLP não reconhece o sinal; o que verifico antes de trocar?

Verifique se a entrada do CLP aceita PNP normalmente aberto, se a alimentação está dentro da faixa especificada e se a pinagem M12 está correta. Confira também se a carga respeita o limite da saída.

O sensor não detecta o alvo na distância esperada; qual pode ser a causa?

A distância pode estar além da faixa de trabalho indicada ou a condição de montagem e o alvo podem diferir da aplicação prevista. Meça a distância real e consulte o datasheet para validar o ponto de comutação.

É melhor comprar um kit ou somente o sensor?

A ficha informa o produto como uma peça e inclui duas porcas de fixação; não especifica kit alternativo. Se já houver os elementos de montagem necessários, compare o conteúdo do fornecimento com a necessidade da instalação.

Como escolher entre este IGS279 e um sensor com outro tipo de saída?

Escolha o IGS279 quando precisar de saída PNP normalmente aberta, alcance nominal de 8 mm e montagem embutida. Se o controlador exigir NPN ou normalmente fechado, procure uma versão com essa configuração elétrica.

Que cuidados devo ter ao instalar o conector M12?

Confirme a pinagem no datasheet do fabricante antes de energizar, pois a ficha resumida identifica o conector, mas não detalha neste anúncio a atribuição dos contatos. Verifique também a compatibilidade da entrada com sinal PNP.

O IGS279 é adequado para ambiente com fluido refrigerante ou lubrificante?

A ficha cita aplicações industriais móveis com fluidos refrigerantes e lubrificantes. Confirme as condições reais da instalação e os requisitos de proteção no datasheet antes da montagem.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; a ficha do IGS279 especifica alcance de detecção de 8 mm (Ref.: Alcance de detecção).

PNP

Tipo de saída de comutação especificado para o sensor, que deve corresponder à entrada do circuito de controle (Ref.: Função elétrica).

Normalmente aberta

Função de saída indicada pelo fabricante para a saída de comutação (Ref.: Função de saída).

Montagem embutida

Configuração de instalação declarada para o sensor; deve ser respeitada no alojamento mecânico (Ref.: Montagem).

Distância real de comutação indicada na ficha, expressa como 8 ± 10 % mm (Ref.: Distância real de comutação Sr).
