Sensor Indutivo IFM IGS278 M18 PNP 15mm

Pré-visualizar: IGS278 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP NA 15mm

IGS278 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP NA 15mm

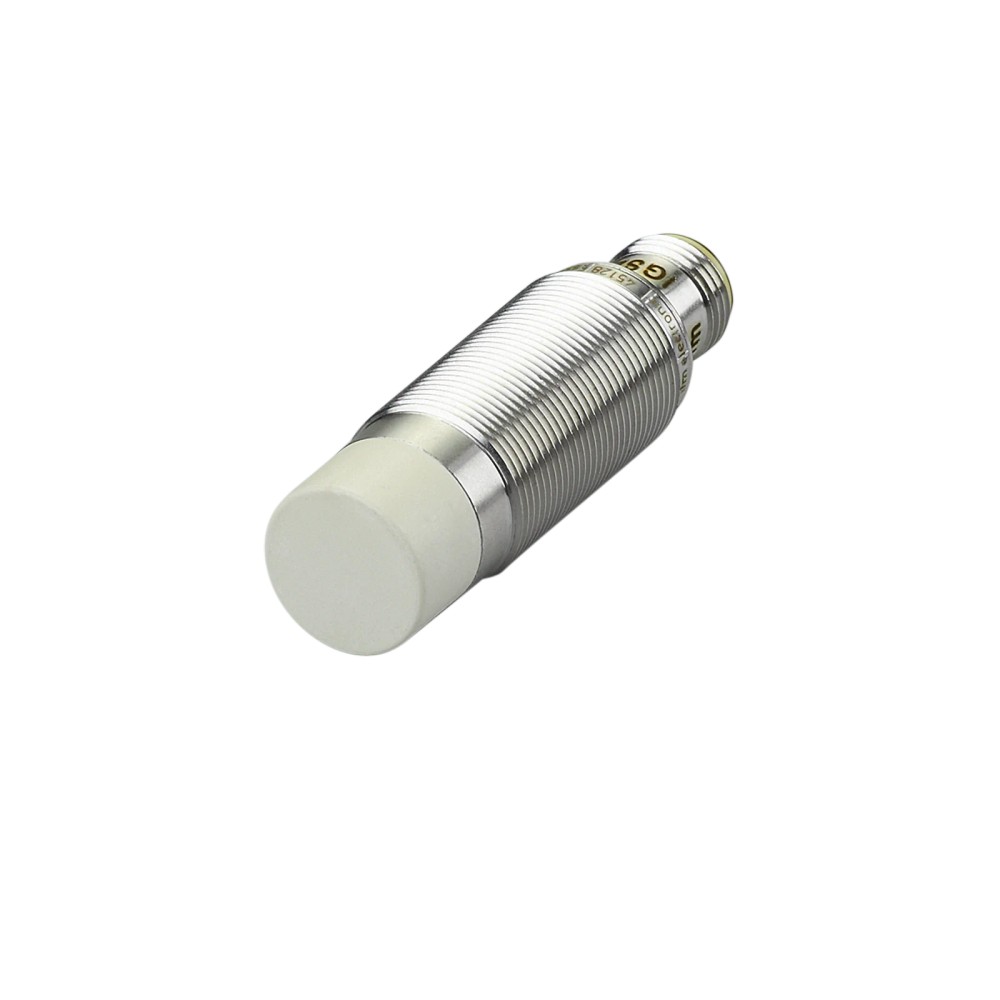

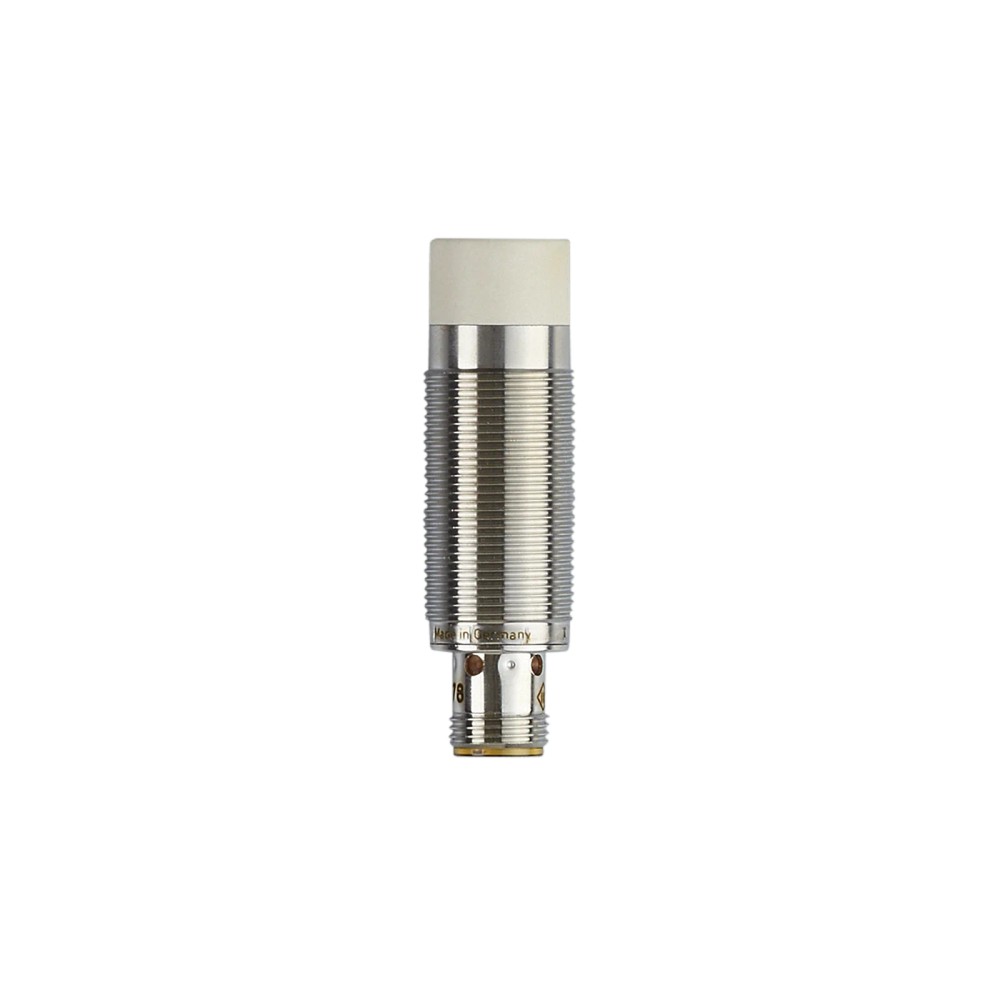

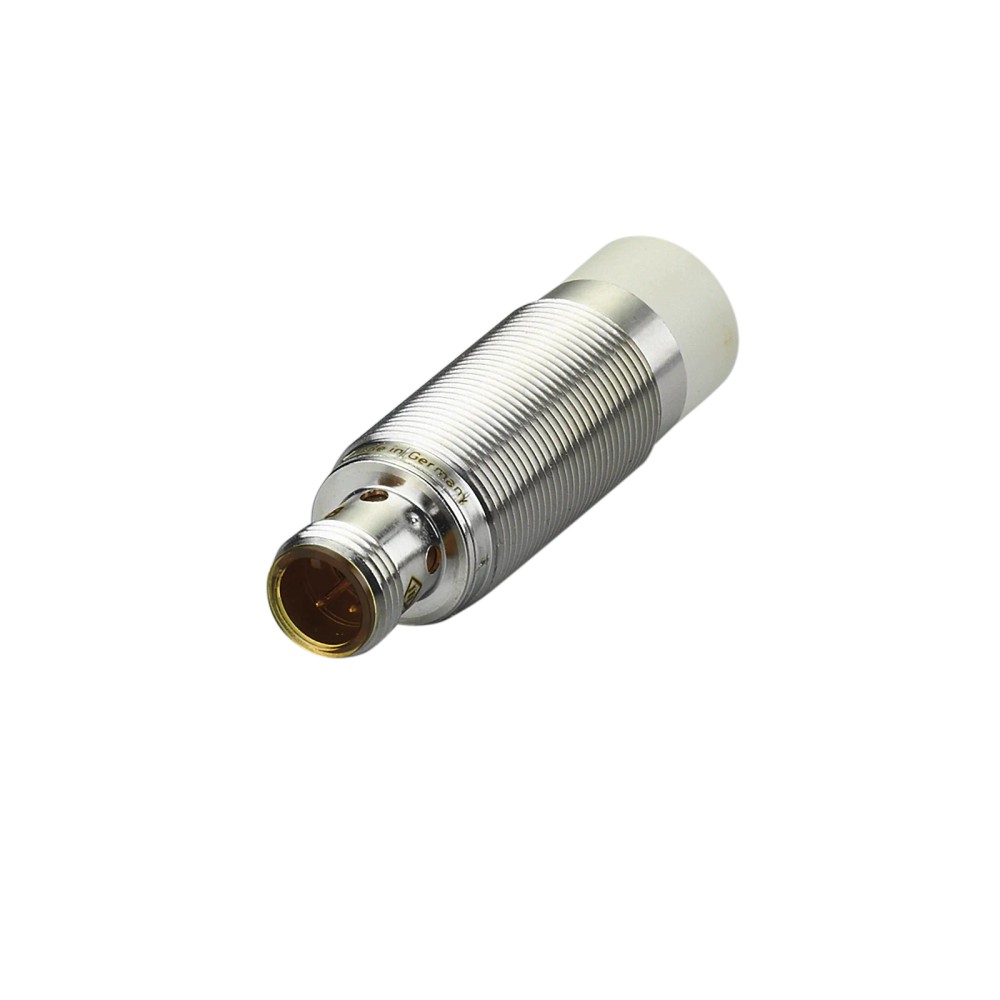

Imagem meramente ilustrativa

R$ 684,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS278
EAN: 4021179288552
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15 mm...mais

Fechar menu

Saiba mais sobre: "IGS278 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP NA 15mm"

Destaques do Produto

Alcance nominal

15 mm

Tipo de montagem

Não embutido

Saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Rosca

M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IGS278, M18, PNP NA, alcance de detecção de 15 mm

O IGS278 é um sensor indutivo cilíndrico rosqueado para detectar objetos metálicos em aplicações industriais. Possui saída PNP normalmente aberta, alcance nominal de 15 mm e conexão elétrica M12 de 3 contatos. Sua alimentação é de 10 a 30 V DC, e o invólucro tem proteção IP65, IP66, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	IGS278
Tipo	Sensor indutivo, PNP normalmente aberto
Alcance de detecção	15 mm; montagem não embutida
Rosca e comprimento	M18 x 1; 60 mm
Alimentação	10...30 V DC
Conexão elétrica	Conector M12, codificação A, 3 contatos
Frequência de comutação	2000 Hz
Temperatura ambiente	-40...85 °C
Grau de proteção	IP65, IP66, IP67, IP68, IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações industriais e de automação, respeitando o alcance e as condições elétricas especificadas.
Aplicações industriais móveis e ambientes com fluidos refrigerantes ou lubrificantes, conforme aplicação indicada na ficha.
Instalações que aceitem sensor M18 x 1 não embutido, saída PNP normalmente aberta e alimentação de 10...30 V DC.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN ou normalmente fechada; o modelo especificado é PNP normalmente aberto.
Não usar como sensor de objetos não metálicos: a tecnologia informada é indutiva e a ficha não declara detecção desses materiais.
Não instalar em alojamento que exija montagem embutida; o modelo é especificado para montagem não embutida.

APLICAÇÕES E USO

Uso declarado pelo fabricante: aplicações industriais e automação industrial, incluindo aplicações móveis e ambientes com fluidos refrigerantes e lubrificantes; respeite as faixas ambientais e o grau de proteção indicados.
Possibilidade de aplicação: detecção de alvos metálicos em máquinas ou dispositivos de automação, desde que a instalação seja não embutida e o alvo permaneça dentro da distância de trabalho especificada. A adequação do material, geometria e posição do alvo deve ser verificada na aplicação.
Não há informação na ficha que confirme detecção de materiais não metálicos, nem compatibilidade com qualquer entrada elétrica sem conferência do tipo PNP, lógica NA, alimentação e limites de corrente.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IGS278, M18, PNP NA, alcance de detecção de 15 mm, verifique estes pontos:

Escolha o IGS278 quando

A aplicação exigir detecção indutiva com alcance nominal de 15 mm, corpo roscado M18 x 1 não embutido, saída PNP normalmente aberta e alimentação de 10...30 V DC.

Verifique outra versão quando

A entrada do controlador exigir NPN ou contato normalmente fechado, a montagem tiver de ser embutida, ou a aplicação precisar de alcance, conexão ou tensão diferentes dos valores especificados. Confirme os requisitos do circuito e a geometria de instalação antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU / Part Number	IGS278	Identificação do produto.
GTIN	4021179288552	Identificador comercial informado no anúncio.
Marca	ifm	Fabricante indicado.
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada.
Aplicação declarada	Uso industrial e automação industrial; aplicações industriais móveis e com fluidos refrigerantes e lubrificantes	Cenários descritos na ficha do produto.
Características especiais	Alcance aumentado; fator de correção = 1; resistência aos campos eletromagnéticos; contatos banhados a ouro	Características declaradas pelo fabricante.

Dados elétricos e alimentação
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Corrente máxima constante da saída DC	100 mA	Limite contínuo especificado para a saída de comutação.

Saída e comutação
Função elétrica	PNP, normalmente aberto (NA)	Tipo e lógica de saída especificados.
Frequência de comutação DC	2000 Hz	Frequência máxima de comutação indicada.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação conforme especificação.
Distância de trabalho	0...12,15 mm	Faixa informada na ficha do fabricante.
Histerese	3...15 % de Sr	Percentual relativo à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Fatores declarados para os materiais listados.

Conexão elétrica
Conector	1 x M12, codificação A	Tipo de conexão elétrica.
Contatos	3, dourados	Número e acabamento dos contatos informados.
Número de fios	3 fios	Dado do anúncio; conferir esquema do fabricante para atribuição dos condutores.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de operação informada.
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Classes de proteção declaradas; observar condições e definições do fabricante.
Resistência a campos eletromagnéticos	Sim; imunidade máxima informada de 300 mT	Característica declarada e limite indicado na ficha.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e normas de ensaio informados pelo fabricante.
Alteração rápida de temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições do ensaio declaradas.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condições descritas na ficha; confirmar a designação e os detalhes no datasheet.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio informada.

Dados mecânicos e montagem
Formato	Cilíndrico rosqueado	Construção mecânica do sensor.
Designação da rosca	M18 x 1	Dimensão da conexão mecânica.
Comprimento	60 mm	Comprimento informado para o corpo.
Tipo de montagem	Não embutido	Requisito de instalação declarado.
Material do invólucro	Latão revestido com bronze branco	Material e acabamento informados na ficha técnica detalhada.
Face ativa	LCP branco	Material e cor declarados.
Janela dos LEDs	PEI	Material informado para a janela indicadora.
Porcas de fixação	Latão revestido com bronze branco	Material dos elementos de fixação.
Peso	43,1 g	Valor informado na ficha do fabricante.

Indicação e confiabilidade
Indicador de status	4 LEDs amarelos de status de chaveamento	Indicação visual informada.
MTTF	465 anos	Valor declarado pelo fabricante; não representa garantia ou vida útil assegurada.
Software embedded	Incluído: sim	Campo indicado na ficha do produto.

Certificações e conformidade
Certificado UL	Ta -25...70 °C; Enclosure Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A005; arquivo UL E174191	Dados de certificação reproduzidos conforme ficha; a faixa Ta UL indicada difere da temperatura ambiente geral.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação indicado na ficha; a interface especificada é uma saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; alimentação de 10...30 V DC; saída PNP normalmente aberta. Verifique a pinagem no datasheet do fabricante antes de energizar. A ficha não informa a atribuição dos pinos.

Processo Conexão mecânica roscada M18 x 1. Não é uma conexão de processo para tubulação; montagem especificada como não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital compatível com sensor PNP normalmente aberto e alimentação de 10...30 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação especificados; confirme a corrente admissível da entrada.
Entrada que exige sensor NPN ou saída normalmente fechada	✗	O IGS278 é especificado com saída PNP normalmente aberta.
Instalação mecânica roscada M18 x 1 com montagem não embutida	✓	A rosca e o tipo de montagem correspondem aos dados mecânicos do produto.
Alojamento que exige montagem embutida	✗	A ficha especifica montagem não embutida.
Detecção de objetos metálicos em aplicação industrial	✓	É um sensor indutivo destinado a aplicações industriais; alcance nominal informado de 15 mm.
Detecção de objetos não metálicos	✗	A ficha identifica o produto como sensor indutivo e não declara detecção de objetos não metálicos.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IGS278, M18, PNP NA, alcance de detecção de 15 mm

Confirme que o modelo requerido é IGS278 e que a entrada do sistema aceita saída PNP normalmente aberta e alimentação DC de 10...30 V.
Verifique a geometria de montagem: rosca M18 x 1 e instalação não embutida; reserve espaço para o comprimento de 60 mm e o conector.
Fixe o sensor usando as duas porcas de fixação incluídas, sem aplicar torque não especificado; consulte o datasheet do fabricante para instruções mecânicas detalhadas.
Posicione o sensor e o alvo conforme o limite de distância de trabalho informado, considerando a montagem não embutida e o material detectado.
Conecte o M12 codificação A de 3 contatos conforme a pinagem oficial do fabricante; não deduza a função dos pinos apenas pelo número de contatos.
Energize dentro da faixa especificada e valide a comutação e os LEDs de status antes de liberar o equipamento para operação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incompatível com entrada PNP ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais conforme a pinagem oficial; confirme a configuração da entrada e verifique o posicionamento do alvo dentro de 0...12,15 mm.
O sensor permanece acionado sem o alvo esperado.	Alvo metálico próximo, instalação ou distância inadequadas, ou configuração da entrada incompatível com a lógica normalmente aberta.	Inspecione a área ativa e a montagem; afaste objetos metálicos e confirme se o circuito interpreta corretamente uma saída PNP NA.
Comutação intermitente durante a operação.	Conexão M12 mal encaixada, alimentação instável ou alvo operando próximo ao limite de detecção.	Verifique o encaixe e o estado do conector, meça a alimentação em operação e confira a distância e a estabilidade mecânica do alvo.
Saída não comuta após ligação elétrica.	Pinagem incorreta, curto-circuito, inversão de polaridade ou carga acima do limite de saída.	Desenergize antes de revisar a ligação segundo o datasheet; depois confira polaridade, ausência de curto e corrente da carga, limitada a 100 mA contínuos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGS278, português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGS278 e em que tipo de aplicação posso usar?

É um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. A ficha também indica uso em aplicações móveis e com fluidos refrigerantes e lubrificantes.

Qual entrada elétrica e alimentação são compatíveis com este sensor?

Ele tem saída PNP normalmente aberta e alimentação de 10...30 V DC. A entrada do controlador deve aceitar essa lógica e a carga deve respeitar o limite de corrente especificado.

O que acompanha o produto?

A ficha informa duas porcas de fixação. Não há outros acessórios listados.

Este modelo serve para montagem embutida?

Não: o IGS278 é especificado para montagem não embutida. Verifique a geometria do suporte antes da instalação.

Posso usar o IGS278 para detectar plástico ou outros materiais não metálicos?

A ficha descreve um sensor indutivo para detecção de metais e não declara detecção de materiais não metálicos. Para essa necessidade, consulte o fabricante sobre uma tecnologia adequada.

O sensor acende, mas a entrada do CLP não muda; o que verifico antes de trocar?

Confira se a entrada aceita PNP normalmente aberto e se a ligação segue a pinagem oficial. Verifique também a tensão de alimentação e a corrente exigida pela entrada.

A leitura fica intermitente; qual é a causa provável?

Conexão M12 frouxa, alimentação instável ou alvo próximo do limite de detecção podem causar esse sintoma. Inspecione o conector, meça a alimentação durante a operação e confira o posicionamento.

Devo comprar este modelo ou uma versão NPN?

Escolha o IGS278 se o circuito exigir PNP normalmente aberto. Se a entrada exigir NPN ou normalmente fechado, selecione uma versão cuja saída corresponda ao circuito.

O conector M12 já vem com cabo?

A ficha especifica conexão M12, mas não informa a inclusão de cabo. Confirme o conteúdo do fornecimento e selecione separadamente um cabo compatível, se necessário.

Como devo ligar o sensor sem arriscar os contatos?

Use a pinagem do datasheet do fabricante para o conector M12 de 3 contatos; a ficha fornecida não discrimina a função de cada pino. Desenergize o circuito durante a conexão e valide alimentação e saída antes de operar.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza detecção indutiva para identificar alvos metálicos; a ficha classifica o IGS278 como sensor indutivo (Ref.: Tipo de produto).

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada do controlador (Ref.: Função elétrica).

Normalmente aberto (NA)

Lógica de saída indicada como normalmente aberta na ficha (Ref.: Função de saída).

Montagem não embutida

Instalação em que a face sensora não é especificada para ficar embutida no material de montagem (Ref.: Tipo de montagem).

Distância real de comutação usada como referência para especificações relativas, como histerese e variação do ponto de comutação (Ref.: Distância real de comutação Sr: 15 ± 10 % mm).
