Sensor Indutivo IFM IGS277 M18 8mm PNP

Pré-visualizar: IGS277 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NA

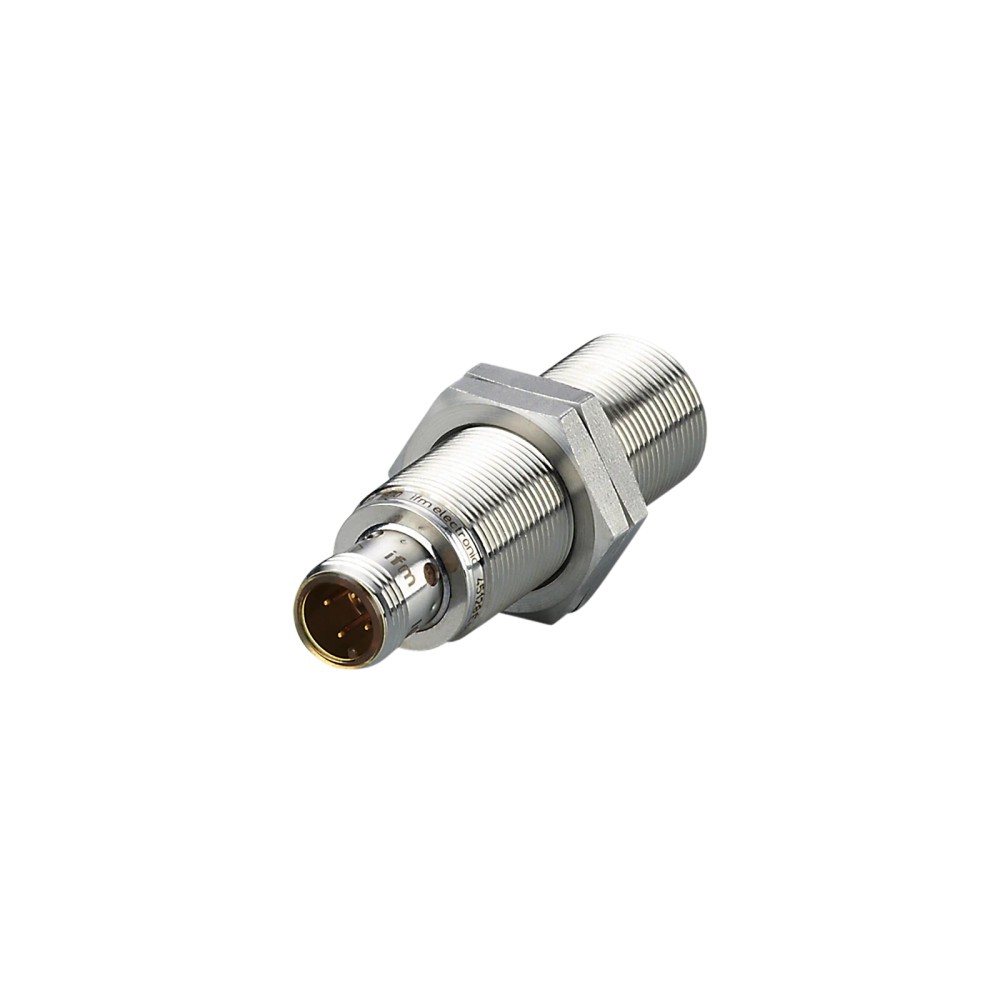

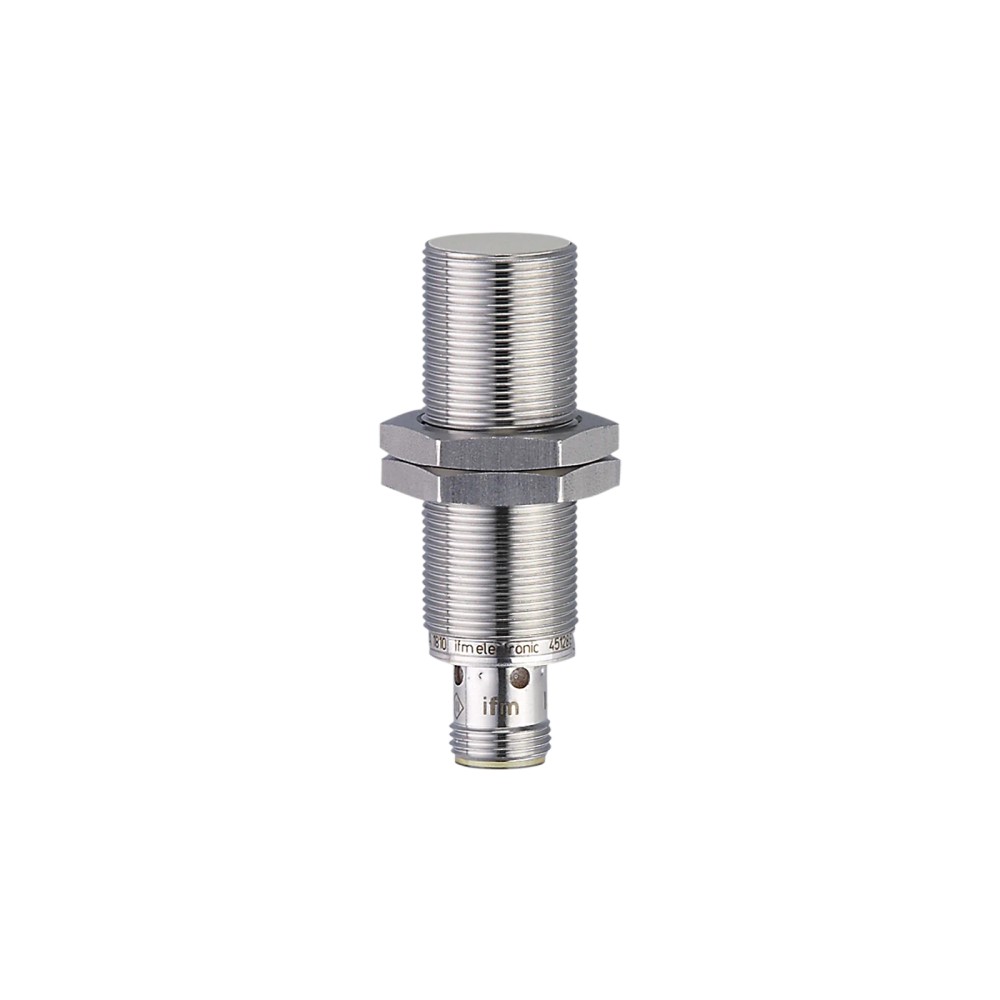

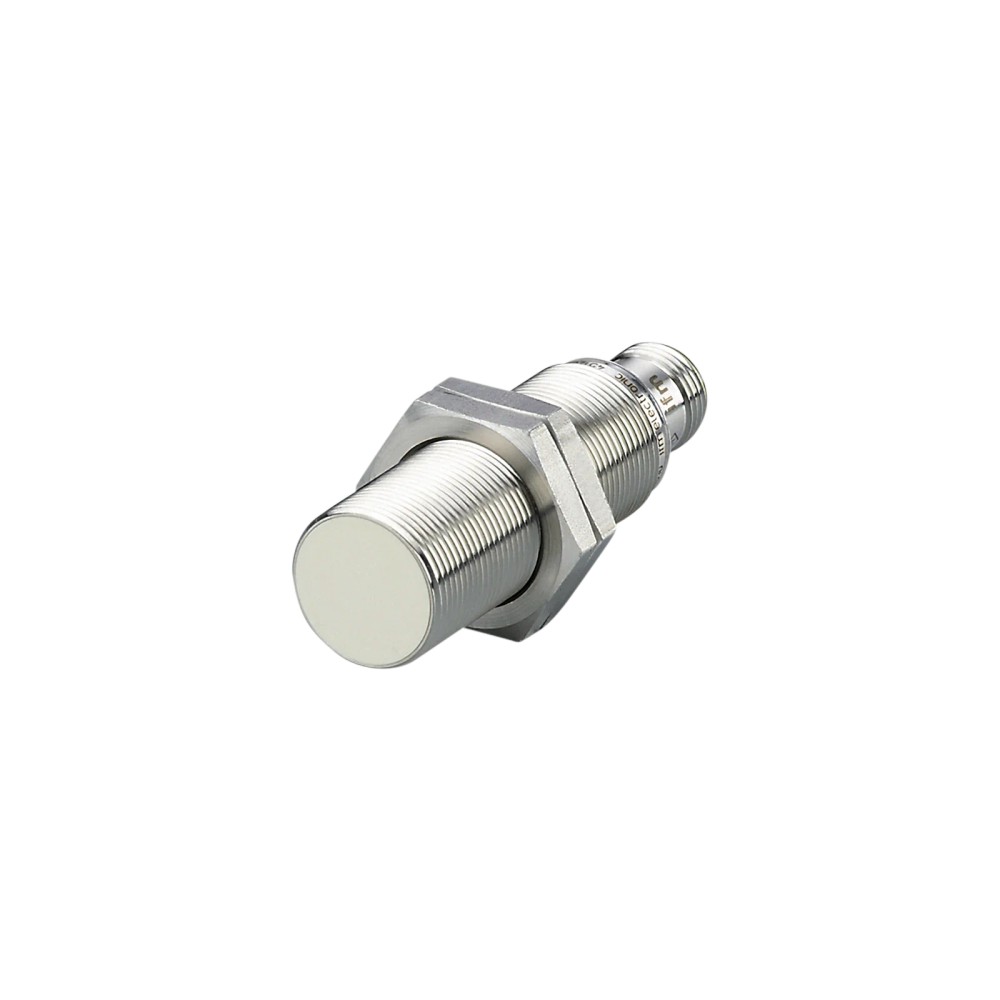

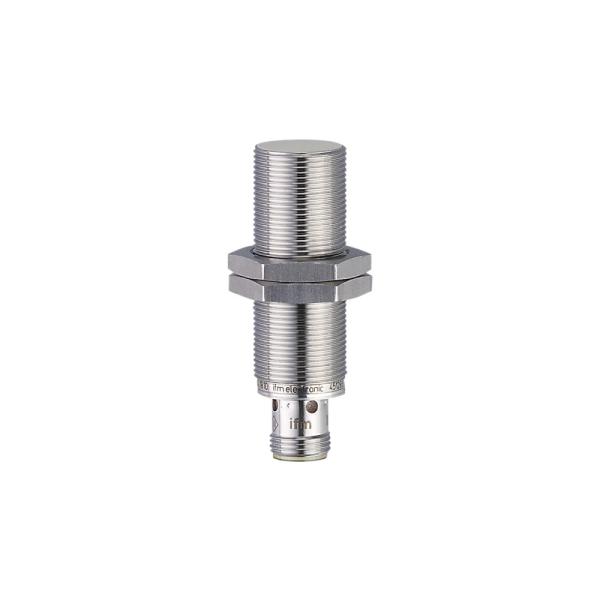

IGS277 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NA

Imagem meramente ilustrativa

R$ 684,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS277
EAN: 4021179288545
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IGS277 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NA"

Destaques do Produto

Alcance nominal

8 mm

Saída

PNP normalmente aberta

Alimentação

10 a 30 V DC

Conexão

M12, 3 fios

Montagem

Embutida; M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGS277 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NA

O IGS277 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui corpo roscado M18 x 1, montagem embutida e alcance de detecção nominal de 8 mm. Sua saída é PNP normalmente aberta, com conexão M12 e alimentação de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGS277
Tipo	Sensor indutivo
Formato e dimensões	M18 x 1; comprimento de 60 mm
Montagem	Embutida
Alcance de detecção	8 mm
Saída	PNP, normalmente aberta
Alimentação	10 a 30 V DC
Conexão elétrica	M12, 3 fios
Frequência de comutação	2.000 Hz
Proteção do invólucro	IP65, IP66, IP67, IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em sistemas de automação industrial que aceitem sensor indutivo com saída PNP normalmente aberta.
Instalações que atendam à alimentação de 10 a 30 V DC e à conexão elétrica M12 de 3 contatos.
Aplicações industriais, móveis e com fluidos refrigerantes e lubrificantes, conforme descrição do fabricante.

⚠ Considere outro se precisa de:

Não especificar quando a entrada do controlador exige saída NPN; a ficha informa saída PNP.
Não especificar para alimentação fora da faixa de 10 a 30 V DC.
Não assumir que alcança 8 mm em qualquer montagem ou condição: o valor é nominal e a distância real de comutação indicada é 8 ± 10% de Sr.

APLICAÇÕES E USO

Uso declarado pelo fabricante em aplicações industriais e de automação industrial para detecção indutiva de objetos metálicos; considerar o alcance nominal e as condições de montagem especificadas.
Aplicações móveis são citadas na ficha. A instalação deve respeitar a alimentação DC, a corrente máxima constante de saída e as condições ambientais indicadas.
A ficha declara uso com fluidos refrigerantes e lubrificantes e graus de proteção IP65, IP66, IP67, IP68 e IP69K. Verifique se a instalação e os conectores utilizados também atendem às condições reais de exposição.
O uso com materiais listados como aço, aço inoxidável, latão, alumínio e cobre possui fator de correção 1 declarado. O alcance efetivo depende da distância de trabalho informada e da instalação.

COMO ESCOLHER

Antes de comprar o IGS277 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NA, verifique estes pontos:

Escolha o IGS277 quando

A aplicação exigir detecção indutiva de metal, montagem embutida em formato roscado M18 x 1, saída PNP normalmente aberta, alimentação de 10 a 30 V DC e conexão M12.

Procure uma especificação diferente quando

O circuito exigir saída NPN, outra função de saída, alimentação fora de 10 a 30 V DC ou um formato/alcance diferente. Confirme também o espaço de montagem e a distância efetiva necessária com o datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada para o produto.
Modelo	IGS277	Referência do fabricante e SKU do anúncio.
Marca	IFM	Marca informada no anúncio.
Aplicação declarada	Aplicações industriais, automação industrial, aplicações móveis e uso com fluidos refrigerantes e lubrificantes	Cenários descritos na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado; fator de correção = 1; resistência aos campos eletromagnéticos	Características declaradas no conjunto de dados do produto.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor informado para o sensor.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Queda de tensão máxima da saída DC	2,5 V	Limite informado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite da saída de comutação DC; não confundir com o consumo do sensor.
Imunidade máxima a campo eletromagnético	300 mT	Valor máximo indicado na ficha.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas de ensaio declarados na ficha.

Saídas e conexão elétrica
Função elétrica	PNP	Tipo de saída de comutação.
Configuração de saída	Normalmente aberta	Estado funcional da saída informado.
Número de fios	3 fios	Configuração elétrica indicada no anúncio.
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Conexão especificada; consulte o datasheet para o pinout.
Frequência de comutação DC	2.000 Hz	Frequência máxima informada para comutação em DC.
Display / estado de chaveamento	4 LEDs amarelos	Indicação visual de estado especificada na ficha.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal declarado.
Distância real de comutação Sr	8 ± 10% mm	Faixa de distância real de comutação declarada.
Distância de trabalho	0...6,48 mm	Faixa de trabalho informada na ficha.
Histerese	3...15% de Sr	Percentual referido à distância real de comutação Sr.
Variação no ponto de comutação	-10...10% de Sr	Variação relativa à distância real de comutação.
Alcance aumentado	Sim	Característica indicada pelo fabricante.
Fator de correção	1 para aço, aço inoxidável, latão, alumínio e cobre	Fator declarado para os materiais listados.

Condições ambientais e resistência
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente indicada.
Proteção IP	IP65, IP66, IP67, IP68 e IP69K	Graus de proteção informados para o invólucro.
Resistência a choque	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Resistência duradoura a choque	EN 60068-2-27; 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3.000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C, TB = 85 °C, t1 = 30 min, t2 < 10 s, 50 ciclos	Condição de ensaio térmico declarada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio declarada.
Resistência a campos eletromagnéticos	Sim	Característica declarada; a ficha também informa imunidade máxima de 300 mT.

Dados mecânicos e materiais
Formato construtivo	Corpo roscado	Tipo de invólucro indicado.
Rosca	M18 x 1	Dimensão de montagem mecânica.
Comprimento	60 mm	Comprimento total indicado.
Tipo de montagem	Embutido	Montagem indicada na ficha.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP branco; janela de LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados para os componentes.
Acessório incluído	2 porcas de fixação	Material incluído informado na ficha.
Peso	46,4 g	Peso informado no conjunto de dados do produto.

Confiabilidade e aprovações
MTTF	464 anos	Valor de MTTF declarado na ficha; não representa garantia ou vida útil assegurada.
Certificado UL: temperatura ambiente	-25...70 °C	Faixa indicada especificamente para a certificação UL.
Certificado UL: enclosure type	Type 1	Classificação indicada na ficha UL.
Número do arquivo UL	E174191	Identificação de arquivo UL informada.
Número de aprovação UL	A005	Identificação de aprovação informada.
Fontes de alimentação UL	Limited Voltage/Current	Classificação indicada na ficha.

Identificação comercial
SKU / Part Number	IGS277	Código do produto.
GTIN	4021179288545	Identificador comercial informado.
NCM	8536.50.90	Classificação fiscal indicada na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; o produto é descrito como sensor de saída de comutação PNP.

Conexões

Elétrica Conexão M12, codificação A, 3 contatos dourados; configuração de 3 fios. Saída PNP normalmente aberta. Alimentação de 10 a 30 V DC. A ficha não informa o pinout detalhado; consulte o datasheet do fabricante antes de ligar.

Processo Não possui conexão de processo informada. A fixação é por corpo roscado M18 x 1, para montagem embutida; isso descreve a montagem mecânica, não a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP normalmente aberta e alimentação de 10 a 30 V DC	✓	A saída PNP NA e a faixa de alimentação correspondem aos dados do produto; confirme a atribuição dos fios no datasheet.
Entrada que requer sinal NPN	✗	A configuração especificada para o IGS277 é PNP.
Instalação com conector M12 compatível, 3 contatos, codificação A	✓	A conexão elétrica informada é M12, codificação A, com 3 contatos.
Instalação que exige comunicação por protocolo digital	✗	Não há protocolo de comunicação indicado na ficha; a saída informada é de comutação PNP.
Montagem embutida para corpo roscado M18 x 1	✓	A ficha especifica rosca M18 x 1 e tipo de montagem embutido.

INSTALAÇÃO

Como instalar o IGS277 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NA

Confirme que a aplicação requer saída PNP normalmente aberta e que a alimentação disponível está entre 10 e 30 V DC.
Verifique se o espaço de instalação aceita corpo roscado M18 x 1, comprimento de 60 mm e montagem embutida.
Posicione e fixe o sensor usando as duas porcas incluídas, respeitando a montagem prevista para o corpo embutido.
Use uma conexão M12, codificação A, de 3 contatos compatível; consulte o datasheet para identificar os contatos e a ligação dos fios antes de energizar.
Conecte a saída a uma entrada compatível com PNP e respeite o limite de 100 mA de corrente constante da saída DC.
Após energizar, valide a detecção e o estado dos LEDs amarelos na distância de trabalho adequada à aplicação.

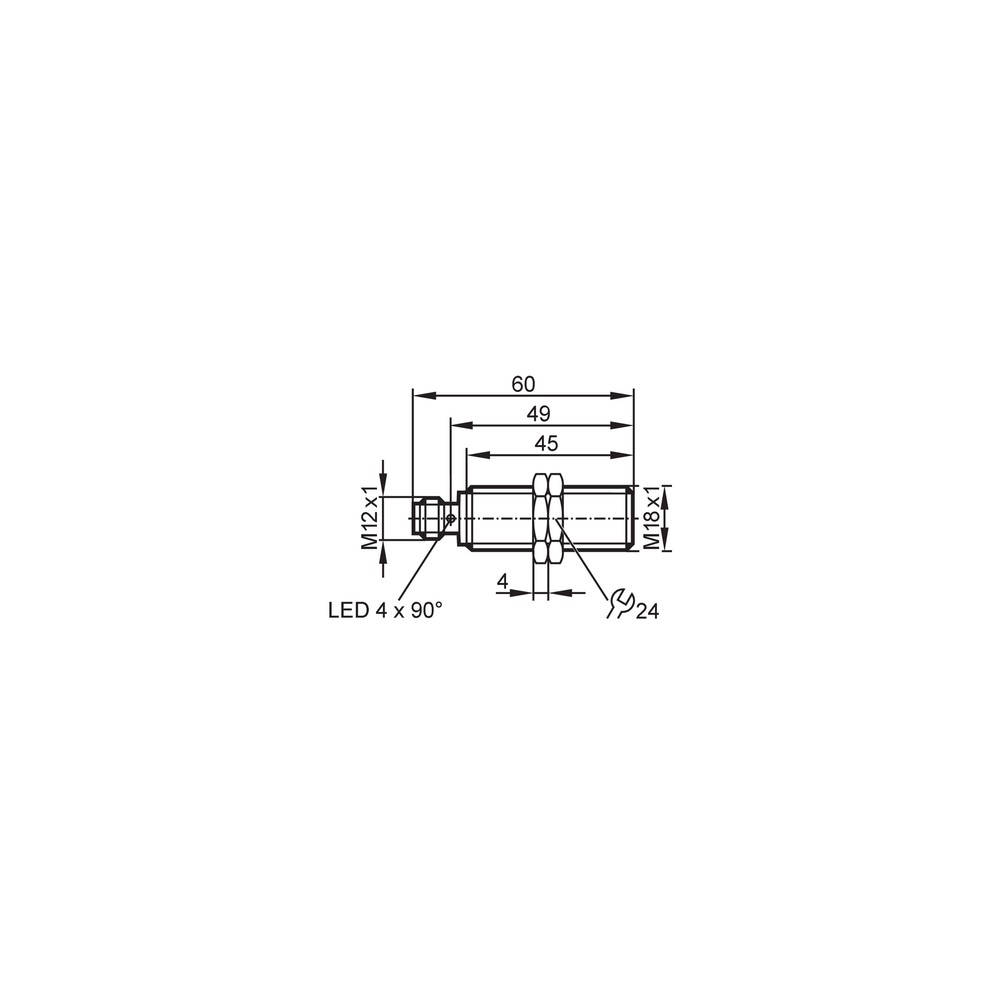

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, ligação incorreta ou incompatibilidade entre a saída PNP e a entrada do controlador.	Meça a alimentação nos terminais conforme o datasheet e confirme que a entrada aceita PNP; confira a atribuição dos contatos M12 na documentação oficial.
A detecção ocorre apenas a uma distância menor que a esperada.	Alvo fora da distância de trabalho ou condições de montagem diferentes das consideradas para o alcance nominal.	Meça a distância entre a face ativa e o alvo e compare com a distância de trabalho de 0...6,48 mm e os dados de comutação do datasheet.
O sinal de saída é instável ou a comutação varia.	Posicionamento próximo ao ponto de comutação, ligação inadequada ou interferência eletromagnética no ambiente.	Verifique a distância e a montagem, confira a conexão elétrica e compare as condições do local com os dados de compatibilidade eletromagnética e imunidade da ficha.
A saída deixa de funcionar após conectar a carga.	Carga acima da corrente máxima constante da saída ou curto-circuito na instalação.	Desenergize o circuito, verifique a carga e a fiação e confirme que a corrente da saída não ultrapassa 100 mA; consulte o esquema oficial antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGS277 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGS277 e para quem ele serve?

É um sensor indutivo da IFM para detectar objetos metálicos em sistemas industriais. É indicado para instalações que aceitem saída PNP normalmente aberta e alimentação de 10 a 30 V DC.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há cabo ou conector separado listado como incluso.

Ele funciona com entrada NPN ou com qualquer controlador?

Não se deve presumir compatibilidade com entradas NPN: a saída especificada é PNP normalmente aberta. Confirme também a compatibilidade elétrica da entrada e o pinout no datasheet.

Serve para detectar objetos não metálicos?

A ficha o especifica como sensor indutivo e informa fator de correção para aço, aço inoxidável, latão, alumínio e cobre. Não há na ficha uma especificação de detecção de materiais não metálicos.

O sensor acende, mas o controlador não recebe o sinal. O que verificar?

Verifique se a entrada do controlador aceita PNP, se a alimentação está dentro da faixa e se a ligação M12 segue o pinout oficial. A ficha não informa o pinout detalhado fora do datasheet.

O alcance ficou menor do que eu esperava; o sensor está com defeito?

Não necessariamente: a ficha informa distância de trabalho de 0...6,48 mm, embora o alcance nominal seja 8 mm. Confira o posicionamento, a montagem e a distância real antes de substituir o sensor.

É melhor comprar este modelo ou um sensor com saída NPN?

Escolha o IGS277 quando o circuito exigir saída PNP normalmente aberta. Se a entrada exigir NPN, selecione uma versão cuja ficha especifique essa saída.

Preciso comprar o cabo M12 junto ou ele vem no pacote?

A lista de material incluído informa duas porcas de fixação e não relaciona um cabo. Confirme a conexão M12 de 3 contatos e adquira separadamente os componentes necessários à instalação.

Como instalar o IGS277 sem errar a ligação?

Fixe-o na montagem roscada M18 x 1 e conecte-o somente após confirmar o pinout no datasheet. Respeite a alimentação de 10 a 30 V DC e a capacidade máxima de saída de 100 mA.

Posso usar o IGS277 com fluido refrigerante ou lubrificante?

Esse tipo de aplicação é citado na ficha do produto, que também informa graus de proteção IP65, IP66, IP67, IP68 e IP69K. Verifique as condições reais da instalação e a adequação dos conectores utilizados.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste modelo, a aplicação é indicada para detecção de objetos metálicos. (Ref.: tipo de produto e alcance de detecção)

PNP normalmente aberto

Configuração de saída em que o sensor fornece sinal PNP e a saída é normalmente aberta. (Ref.: configuração de saída)

Montagem embutida

Forma de instalação indicada para o corpo roscado, conforme especificação do produto. (Ref.: tipo de montagem)

Sr — distância real de comutação

Parâmetro de distância de comutação declarado pelo fabricante para caracterizar o acionamento do sensor. (Ref.: distância real de comutação Sr)

Fator de correção

Fator associado ao material do alvo para a aplicação do alcance; a ficha declara valor 1 para os metais listados. (Ref.: fator de correção)
