Sensor Indutivo IFM IGS269 M18 PNP 8mm

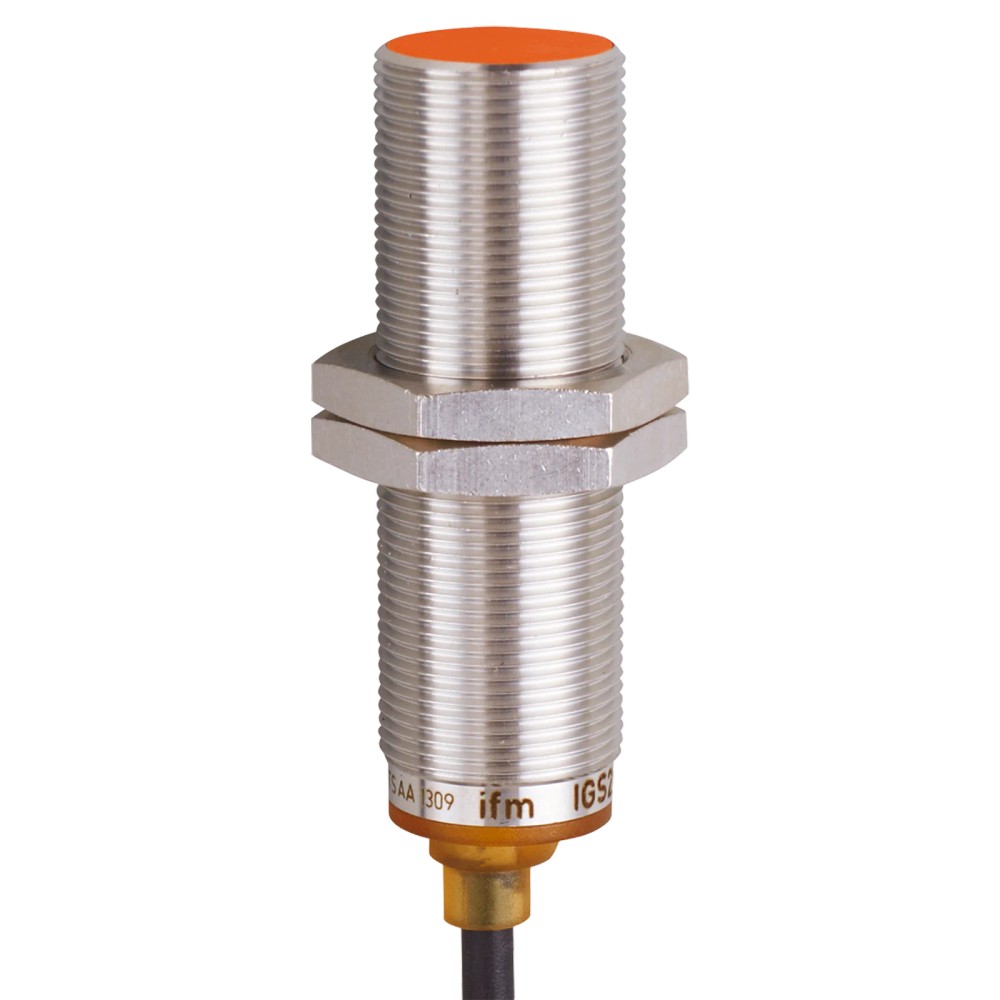

Pré-visualizar: IGS269 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NF

IGS269 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NF

Imagem meramente ilustrativa

R$ 691,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS269
EAN: 4021179284042
NCM do produto: 85365090

Destaques do Produto Alcance 8 mm,...mais

Fechar menu

Saiba mais sobre: "IGS269 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NF"

Destaques do Produto

Alcance

8 mm, montagem embutida

Tipo de saída

PNP, normalmente fechado

Alimentação

10...30 V DC

Conexão elétrica

Cabo integrado de 2 m, 3 fios

Formato e rosca

Cilíndrico roscado, M18 x 1

Frequência de comutação

400 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IGS269, M18 x 1, alcance de detecção de 8 mm, PNP normalmente fechado

O IGS269 é um sensor indutivo cilíndrico roscado para detecção de objetos metálicos em aplicações industriais e de automação. Possui alcance nominal de 8 mm, montagem embutida e saída PNP normalmente fechada. A conexão é feita por cabo PUR integrado de 2 m, com três fios.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGS269
Tipo	Sensor indutivo
Rosca e comprimento	M18 x 1; 60 mm
Alcance de detecção	8 mm; montagem embutida
Saída	PNP, normalmente fechado
Alimentação	10...30 V DC
Conexão	Cabo PUR integrado de 2 m; 3 fios
Frequência de comutação	400 Hz
Temperatura ambiente	-40...85 °C
Proteção do invólucro	IP65, IP66, IP67, IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requerem detecção indutiva com alcance nominal de 8 mm e montagem embutida.
Aplicações móveis e ambientes com fluidos refrigerantes ou lubrificantes, conforme descrição do fabricante.
Instalações que aceitam alimentação DC de 10...30 V e entrada compatível com saída PNP normalmente fechada.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito de entrada exigir saída NPN ou contato normalmente aberto; a ficha especifica PNP normalmente fechado.
Não selecionar para aplicações cuja frequência de comutação requerida seja superior a 400 Hz.
Não selecionar quando a tensão de alimentação disponível estiver fora de 10...30 V DC.

APLICAÇÕES E USO

Aplicação declarada: automação industrial com detecção indutiva de objetos metálicos; considerar o alcance de 8 mm, a distância de trabalho indicada e os fatores de correção conforme o material-alvo.
Aplicação declarada: máquinas móveis e ambientes com fluidos refrigerantes ou lubrificantes; respeitar a faixa de temperatura ambiente e os graus de proteção especificados, sem presumir adequação a qualquer condição de imersão ou exposição química.
Possibilidade inferida: monitoramento de presença ou posição de componentes metálicos em máquinas, desde que a geometria, o material do alvo, a distância e a entrada elétrica do controlador sejam compatíveis; validar na aplicação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IGS269, M18 x 1, alcance de detecção de 8 mm, PNP normalmente fechado, verifique estes pontos:

Quando escolher o IGS269

Escolha quando a instalação exigir sensor indutivo M18 x 1, detecção embutida com alcance nominal de 8 mm, saída PNP normalmente fechada e conexão por cabo integrado de 2 m.

Quando avaliar outra versão

Verifique outra versão se o controlador exigir sinal NPN ou normalmente aberto, se a alimentação não estiver entre 10...30 V DC ou se a frequência de comutação necessária exceder 400 Hz.

Verificação de montagem

Confirme espaço para corpo de 60 mm, rosca M18 x 1 e passagem do cabo de 2 m. A compatibilidade mecânica não confirma, por si só, a compatibilidade elétrica com o controlador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU / Part Number	IGS269	Identificação do produto.
GTIN	4021179284042	Código de identificação comercial informado na ficha.
Marca	ifm / ifm electronic	Fabricante indicado no anúncio e no catálogo.
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada na ficha.
Característica especial	Alcance aumentado	Característica indicada no cadastro do produto; o alcance informado é 8 mm.
Aplicação declarada	Aplicações industriais, móveis e com fluidos refrigerantes e lubrificantes; automação industrial	Cenários descritos no catálogo do produto.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor máximo informado para o consumo do sensor.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação DC.
Corrente contínua máxima da saída DC	100 mA	Limite de corrente constante informado para a saída de comutação DC.

Saída e desempenho de comutação
Função de saída	PNP, normalmente fechado	Tipo e estado da saída especificados no anúncio e na ficha.
Frequência de comutação DC	400 Hz	Frequência de comutação especificada.
Histerese	3...15 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação informado pelo fabricante.
Distância de trabalho	0...6,48 mm	Faixa de trabalho indicada na ficha.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados para os materiais listados; considerar ao avaliar o alcance.

Conexão elétrica
Tipo de conexão	Cabo integrado PUR de 2 m	Comprimento e material do cabo informados.
Diâmetro do cabo	Ø 4 mm	Dimensão declarada para o cabo.
Condutores	3 x 0,34 mm²	Quantidade e seção dos condutores indicadas na ficha.
Comportamento ao fogo	ECE R118 Rev.2	Referência declarada para o cabo.

Alcance e montagem
Alcance de detecção	8 mm	Alcance nominal indicado no anúncio.
Tipo de montagem	Embutido	Configuração de instalação informada.
Formato	Cilíndrico roscado	Construção mecânica do sensor.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus de proteção declarados para o produto.
Alteração rápida da temperatura	EN 60068-2-14; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio declarada.
Resistência a choques	EN 60068-2-27 Ea; 100 g; 11 ms; meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Resistência duradoura ao choque	EN 60068-2-27; 40 g; 6 ms; 4.000 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3.000 Hz); 50 ciclos de frequência; 1 oitava/minuto; 3 eixos	Condição de ensaio declarada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos	Condição de ensaio declarada.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Normas e níveis declarados na ficha.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Rosca externa indicada para montagem.
Comprimento	60 mm	Dimensão total indicada no anúncio.
Material do invólucro	Latão revestido com bronze branco	Material informado para o invólucro.
Material da face ativa	PBT laranja	Material e cor declarados para a face ativa.
Material da janela dos LEDs	PEI	Material informado para a janela dos LEDs.
Material das porcas de fixação	Latão revestido com bronze branco	Material informado para as porcas.
Peso	93,7 g	Peso declarado no catálogo; a variante também apresenta valor arredondado de 0,09 kg.
Cor da face sensora	Laranja	Cor indicada na ficha.

Indicadores e acessórios
Indicador de estado	1 LED amarelo de status de chaveamento	Indicador visual informado no catálogo.
Porcas de fixação	2 unidades	Acessórios indicados como material incluído; o anúncio também informa porcas de fixação inclusas.

Dados complementares
MTTF	829 anos	Valor declarado no catálogo; não representa garantia nem vida útil assegurada.
Certificação UL	Ta -25...75 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A002; arquivo UL E174191	Dados de certificação listados no catálogo.
NCM	8536.50.90	Classificação fiscal informada na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Software embedded incluído	Não	Informação declarada no catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; trata-se de um sensor com saída de comutação PNP, não devendo ser presumida comunicação por rede.

Conexões

Elétrica Cabo integrado PUR de 2 m, Ø 4 mm, 3 x 0,34 mm² e três fios. Alimentação de 10...30 V DC; saída de comutação PNP normalmente fechada. Verificar a correspondência da lógica da entrada do controlador antes da ligação.

Processo Conexão mecânica roscada M18 x 1, corpo de 60 mm; montagem embutida. Não há conexão de processo para fluido indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente fechado e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente fechada e tensão de operação de 10...30 V DC; confirmar a ligação conforme o esquema do fabricante e do controlador.
Entrada que exige saída NPN ou normalmente aberta	✗	A saída especificada é PNP normalmente fechada.
Instalação com montagem embutida M18 x 1 e necessidade de detecção nominal de 8 mm	✓	A ficha informa rosca M18 x 1, montagem embutida e alcance de detecção de 8 mm.
Alimentação fora da faixa de 10...30 V DC	✗	A tensão de operação especificada é de 10...30 V DC.
Aplicação que requer frequência de comutação acima de 400 Hz	✗	A frequência de comutação DC especificada é 400 Hz.
Uso em aplicação com fluidos refrigerantes ou lubrificantes	✓	A descrição do produto cita essas aplicações; validar as condições reais de instalação e os limites ambientais indicados.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IGS269, M18 x 1, alcance de detecção de 8 mm, PNP normalmente fechado

Confirme que a rosca M18 x 1, o comprimento de 60 mm e o espaço disponível correspondem à instalação.
Verifique que a alimentação está entre 10...30 V DC e que a entrada do controlador aceita saída PNP normalmente fechada.
Instale o sensor na configuração embutida prevista, respeitando as condições de montagem e as instruções do fabricante.
Fixe o sensor com as porcas inclusas e evite aplicar esforço que possa danificar o corpo ou o cabo.
Conecte os três condutores conforme o esquema elétrico oficial do IGS269 e do equipamento receptor; não deduza a pinagem sem consultar o documento.
Após energizar, valide a detecção e o estado do LED amarelo durante a operação, confirmando a distância de trabalho e a resposta do controlador.

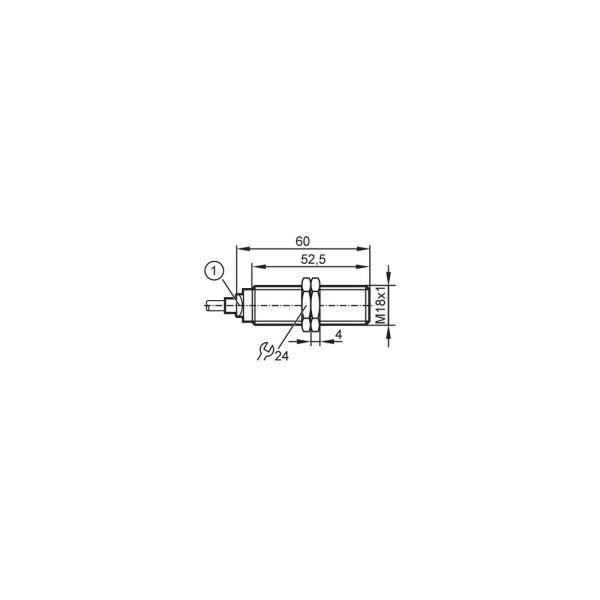

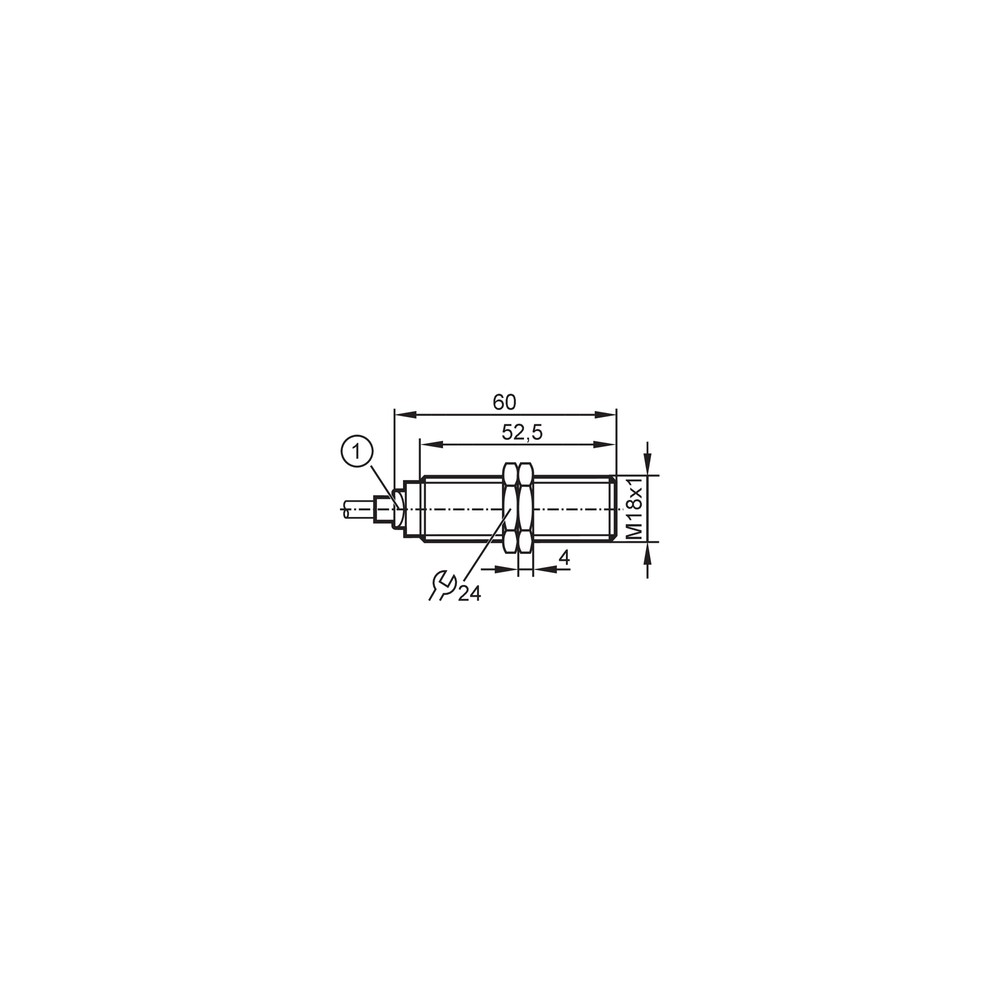

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incompatível com a saída PNP normalmente fechada, alvo fora da distância de trabalho ou fator de correção do material reduzindo o alcance efetivo.	Meça a alimentação, confira o esquema de ligação e a lógica da entrada; posicione o alvo dentro da distância de trabalho e considere o fator de correção do material.
A entrada do controlador permanece no estado oposto ao esperado.	A entrada pode não ser compatível com PNP normalmente fechado ou a lógica esperada pode estar invertida.	Confirme o tipo de entrada e o estado lógico requerido no controlador; compare com a configuração normalmente fechada indicada para o sensor.
Detecção instável ou comutação fora da posição prevista.	O alvo pode estar próximo do limite de detecção ou ser de material com fator de correção inferior ao aço.	Meça a posição do alvo e compare com a distância de trabalho de 0...6,48 mm; revise o fator de correção correspondente ao material.
A saída deixa de operar após uma falha elétrica ou ligação incorreta.	Possível curto-circuito, sobrecarga ou inversão de polaridade na instalação, apesar das proteções indicadas na ficha.	Desenergize o circuito, inspecione a ligação e a carga conectada, confirme que a corrente da saída não excede 100 mA e teste novamente dentro da faixa de alimentação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGS269 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGS269 e para que serve?

É um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Sua saída é PNP normalmente fechada.

O IGS269 é compatível com entrada PNP de CLP?

É compatível quando a entrada aceita sinal PNP normalmente fechado e a alimentação está na faixa especificada. Confirme o esquema de ligação do sensor e do CLP.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação inclusas. O produto tem cabo PUR integrado de 2 m.

Posso usar este sensor em uma entrada NPN ou normalmente aberta?

A ficha especifica saída PNP normalmente fechada, não NPN nem normalmente aberta. Para essas configurações, procure uma versão cuja saída corresponda à entrada do controlador.

Ele serve para alimentar uma carga que consome mais de 100 mA?

A corrente contínua máxima especificada para a saída DC é 100 mA. Não use a saída acima desse limite.

O sensor não detecta o alvo; o que devo conferir antes de trocar?

Verifique alimentação, ligação PNP, distância do alvo e material detectado. A ficha informa distância de trabalho de 0...6,48 mm e fatores de correção diferentes conforme o metal.

O LED acende, mas o CLP não muda de estado. Qual pode ser a causa?

A entrada pode não aceitar PNP normalmente fechado ou a lógica configurada pode divergir do sinal do sensor. Confira o tipo de entrada e o estado lógico no CLP antes de substituir o componente.

É melhor comprar este modelo ou uma versão com outra saída?

Escolha o IGS269 quando o circuito exigir PNP normalmente fechado, montagem embutida e alcance de 8 mm. Se a entrada exigir NPN ou normalmente aberto, selecione uma versão com essa configuração.

Como faço a instalação elétrica do cabo?

Consulte o datasheet oficial para identificar os condutores e a ligação correta. A ficha informa cabo integrado de três fios, mas a pinagem deve ser confirmada no documento do fabricante.

O cabo pode ser cortado ou emendado durante a instalação?

A ficha não informa procedimento para corte ou emenda do cabo. Consulte o datasheet e as instruções do fabricante antes de alterar a conexão.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo. (Ref.: tipo de produto: sensor indutivo.)

PNP

Tipo de saída de comutação indicado para este modelo; a compatibilidade depende da entrada do equipamento receptor. (Ref.: tipo de saída: PNP.)

Normalmente fechado

Configuração de saída especificada como normalmente fechada na ficha do produto. (Ref.: configuração de contato: normalmente fechado.)

Montagem embutida

Configuração de montagem indicada para o sensor; seguir as condições dimensionais do fabricante. (Ref.: tipo de montagem: embutido.)

Sr — distância real de comutação

Valor de referência da distância real de comutação usado para expressar tolerâncias e histerese. (Ref.: distância real de comutação Sr: 8 ± 10 % mm.)
