Sensor Indutivo IFM IGS248 M18

Pré-visualizar: IGS248 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP NA

IGS248 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP NA

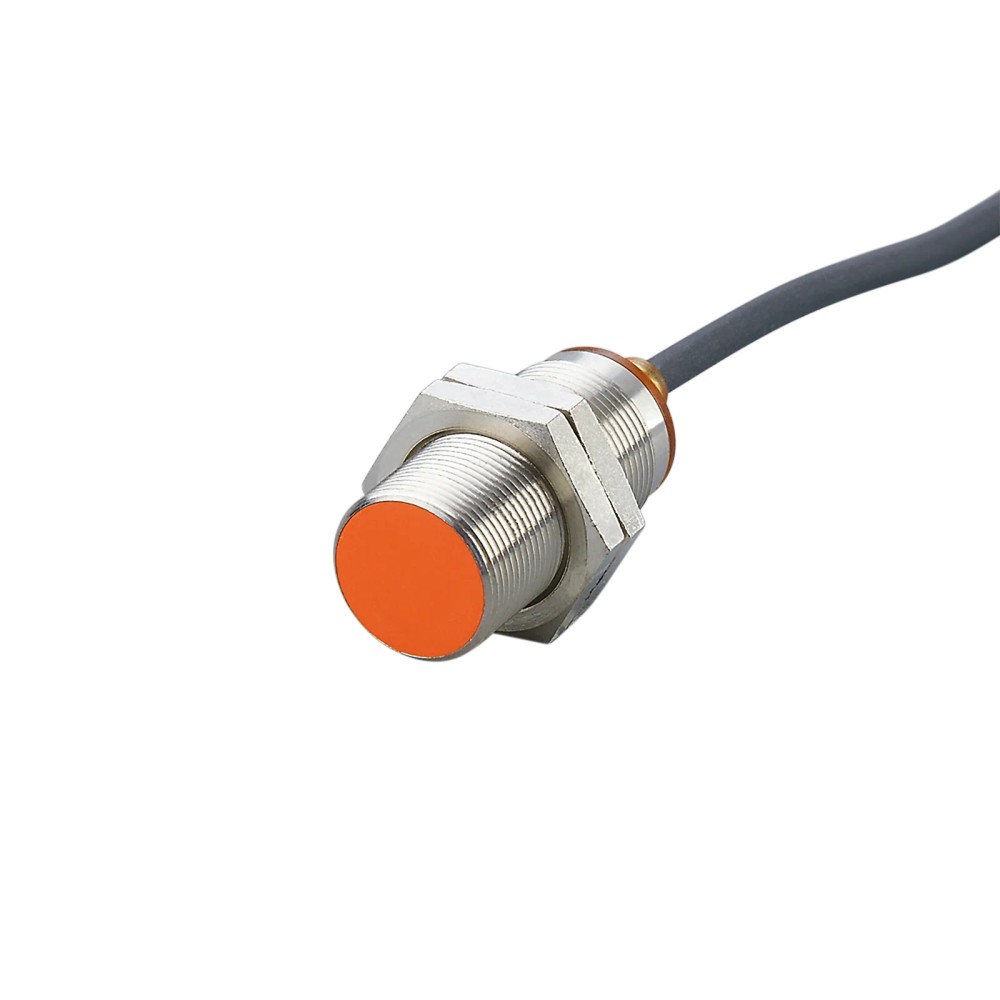

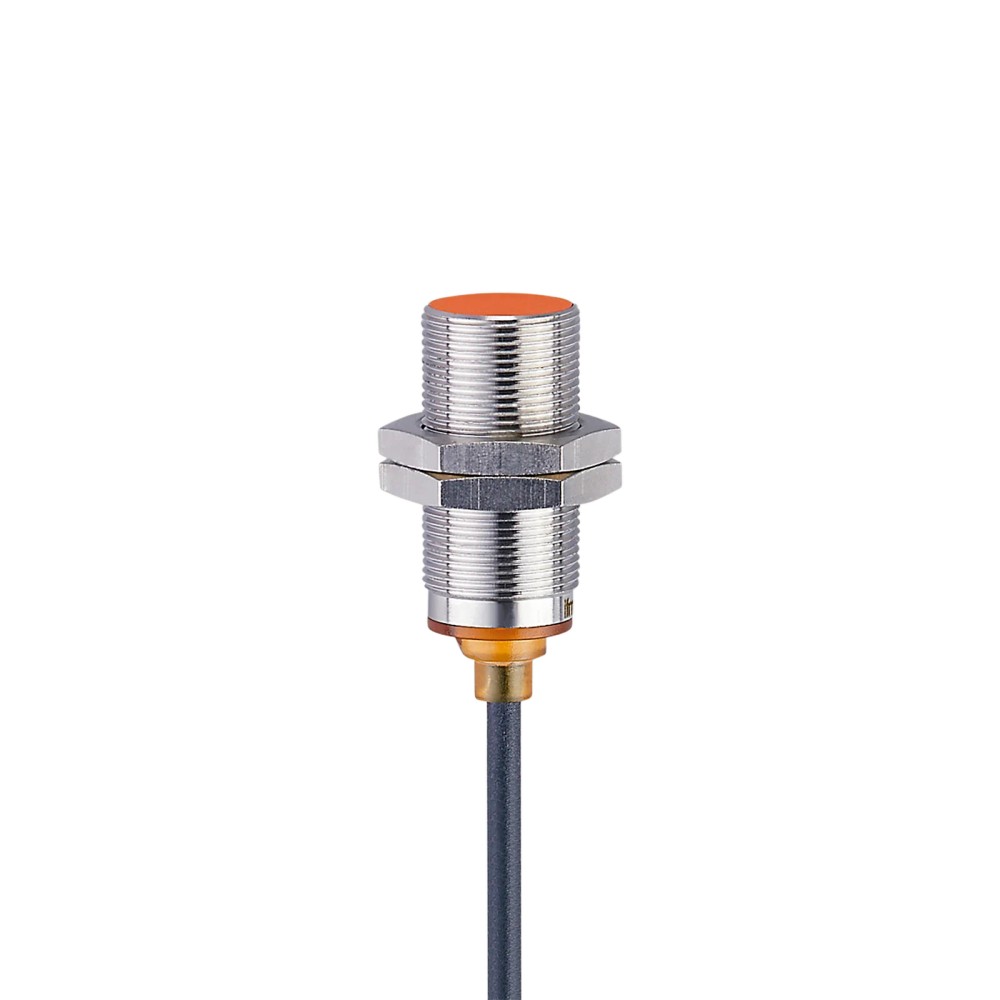

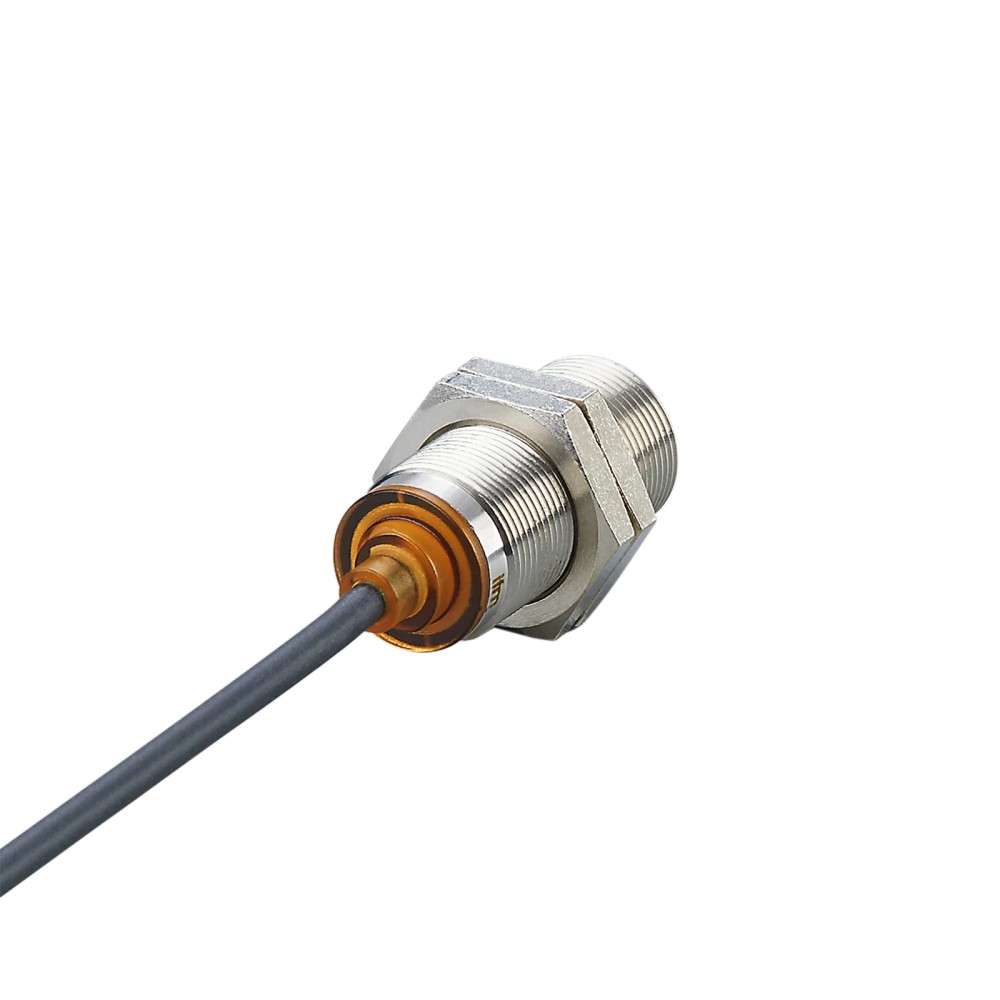

Imagem meramente ilustrativa

R$ 691,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS248
EAN: 4021179276481
NCM do produto: 85365090

Destaques do Produto Alcance 8 mm...mais

Fechar menu

Saiba mais sobre: "IGS248 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP NA"

Destaques do Produto

Alcance

8 mm

Saída

PNP / NA

Montagem

Embutido

Rosca

M18

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGS248 - M18 8mm PNP NA

Este sensor indutivo da IFM possui invólucro roscado M18 e oferece um alcance de detecção de 8 mm. Projetado para automação industrial, é compatível com ambientes que exigem alta vedação (IP69K) e resistência a fluidos como refrigerantes e lubrificantes. Opera com tensão de 10...30V DC e saída de comutação tipo PNP (Normalmente Aberto).

PRINCIPAIS ESPECIFICAÇÕES

Alcance	8 mm
Saída	PNP (NA)
Tensão	10...30 V DC
Grau de Proteção	IP69K
Conexão	Cabo PUR 2m
Invólucro	M18 x 1
Frequência	400 Hz
Temperatura	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial padrão com necessidade de detecção de presença metálica.
Ambientes com fluidos refrigerantes e lubrificantes.
Aplicações móveis e industriais pesadas com necessidade de vedação IP69K.

⚠ Considere outro se precisa de:

Aplicações que exigem detecção de objetos não metálicos.
Instalação em ambientes onde a temperatura exceda 85 °C ou seja inferior a -40 °C.
Uso em controladores que requerem lógica de saída NPN.
Detecção de alvos a distâncias superiores a 8 mm.

APLICAÇÕES E USO

Detecção de objetos metálicos em linhas de montagem industrial.
Uso em ambientes móveis onde há presença constante de vibração e umidade.
Aplicações industriais com exposição a fluidos lubrificantes e refrigerantes.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGS248 - M18 8mm PNP NA, verifique estes pontos:

Quando utilizar o IGS248

Utilize este sensor para aplicações industriais que exigem detecção de metais com alta confiabilidade em ambientes agressivos (refrigeração, lubrificação) e necessidade de montagem embutida M18.

Quando buscar outra alternativa

Busque outro modelo se a aplicação exigir saída NPN, contato NF, alcance de detecção diferente de 8 mm, ou se o ambiente de instalação exigir materiais específicos além de latão com bronze branco.

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Alcance de detecção	8 mm	Distância nominal de detecção (Sr)
Tipo de montagem	Embutido	Permite montagem nivelada em materiais metálicos
Distância de trabalho	0...6,48 mm	Faixa operacional segura

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admitida
Saída de comutação	PNP	Saída de comutação positiva
Função de saída	Normalmente aberto	Estado do contato sem detecção
Frequência de comutação	400 Hz	Capacidade máxima de ciclos por segundo
Consumo de corrente	< 10 mA	Corrente sem carga

Condições ambientais
Grau de proteção	IP 65, IP 66, IP 67, IP 68, IP 69K	Proteção contra fluidos e poeira
Temperatura ambiente	-40...85 °C	Intervalo de operação térmica

Dados mecânicos
Designação da rosca	M18 x 1	Padrão de rosca mecânica
Comprimento	40 mm	Dimensão longitudinal
Material do invólucro	Latão revestido com bronze branco	Resistência mecânica e química

COMPATIBILIDADE

Comunicação

• Nenhum (Sinal discreto)

Conexões

Elétrica Cabo PUR de 2 metros, 3 fios

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com fluidos refrigerantes	✓	Materiais e vedação IP69K resistentes a fluidos químicos.
Sistemas de controle (CLP) com entrada PNP	✓	A saída do sensor é configurada como PNP, compatível com entradas digitais padrão.
Detecção de materiais não-metálicos	✗	A tecnologia indutiva requer um campo magnético induzido em material condutor metálico.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGS248 - M18 8mm PNP NA

Certifique-se de que a energia do sistema esteja desligada antes da instalação.
Utilize o orifício roscado M18 na estrutura da máquina para posicionar o sensor.
Rosqueie o sensor utilizando as porcas de fixação inclusas até a profundidade desejada.
Realize o alinhamento da face ativa, respeitando a montagem embutida.
Conecte o cabo PUR (Marrom: V+, Azul: V-, Preto: Saída) seguindo o diagrama elétrico.
Ligue a alimentação e verifique a indicação do LED amarelo para confirmar a detecção.

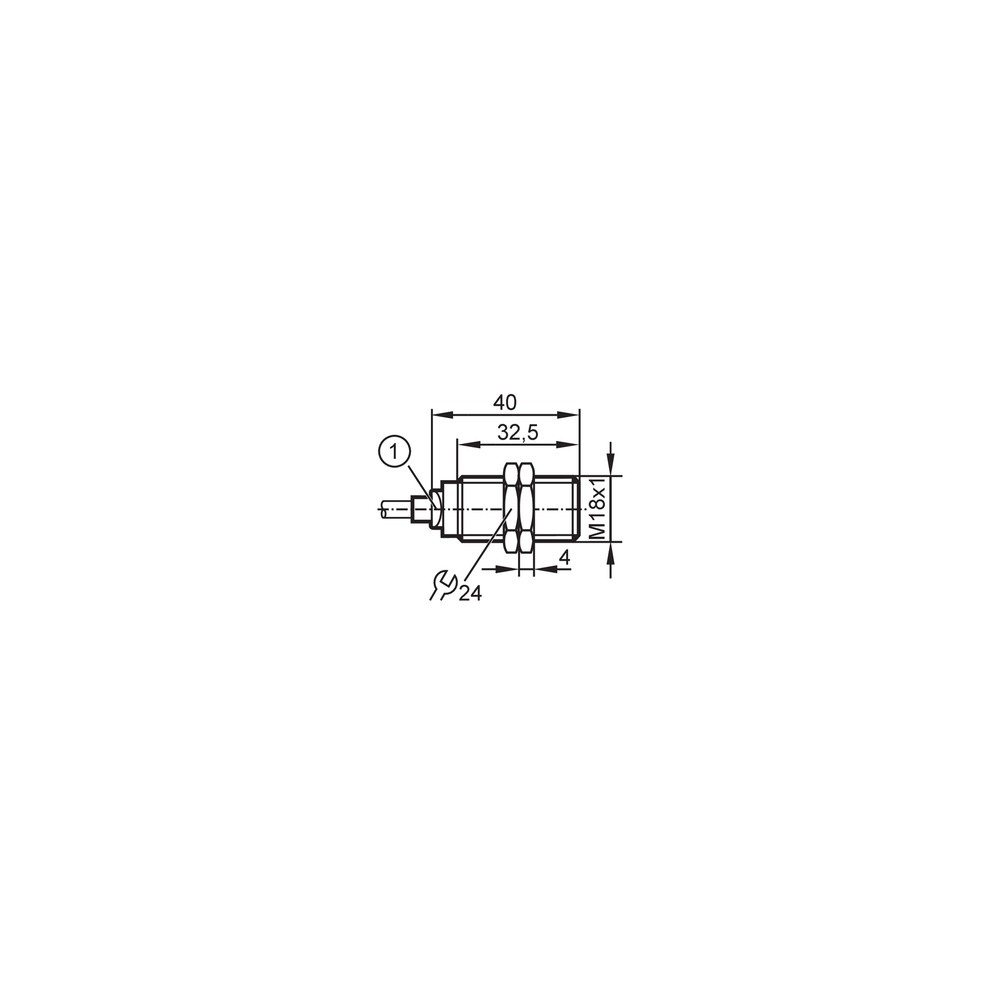

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Porcas de fixação: 2

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não detecta o alvo ou detecção intermitente.	Objeto metálico fora da distância de detecção (Sr).	Verifique se a distância entre a face ativa e o alvo está dentro da faixa nominal de 8 mm.
O LED de status não acende.	Falha na alimentação ou polaridade invertida.	Meça a tensão de 10-30V DC nos terminais de alimentação e verifique a pinagem.
Saída não comuta, comportamento errático.	Curto-circuito na carga de saída.	Verifique se a corrente de carga está abaixo de 100 mA e se não há curto-circuito no cabo.
Falso positivo ou detecção constante.	Interferência eletromagnética ou acúmulo de cavacos metálicos.	Limpe a face ativa do sensor e verifique se há interferência de outros sensores próximos.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IGS248 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo da IFM e qual sua principal aplicação?

O IGS248 é um sensor indutivo M18 da IFM com alcance de detecção de 8 mm, projetado para automação industrial.

O que vem incluído na embalagem do produto?

Ele acompanha duas porcas de fixação para instalação direta em invólucros roscados M18.

Este sensor funciona em sistemas NPN?

Não, este sensor opera exclusivamente com lógica de saída PNP. Para sistemas NPN, é necessário buscar um modelo compatível com essa tecnologia.

Posso usar este sensor para detectar objetos plásticos ou de madeira?

Não, o IGS248 é um sensor indutivo e destina-se apenas à detecção de metais. Objetos de plástico, madeira ou vidro não serão detectados.

O sensor não está detectando o objeto, o que pode ser?

O sintoma é a falha na comutação. A causa provável é a montagem fora da distância especificada ou presença de metal interferente; verifique se o objeto está dentro da faixa de 8 mm.

O LED de status do sensor pisca ou não acende, o que verificar?

Isso geralmente indica um curto-circuito na carga ou inversão de polaridade. Verifique se o consumo da carga não excede 100 mA e se os cabos estão conectados corretamente conforme o diagrama.

Devo escolher este sensor ou um modelo com IO-Link?

Este modelo é ideal para ambientes industriais severos com fluidos. Se sua aplicação exige alcance superior a 8 mm ou comunicação IO-Link, considere sensores das linhas IGS com essas especificações adicionais.

Qual a diferença entre o IGS248 e outros sensores M18 da IFM?

A escolha entre modelos similares depende da configuração de saída (NA ou NF) e do alcance. O IGS248 é fixo em Normalmente Aberto (NA).

Quais cuidados devo tomar na instalação física?

A instalação deve respeitar a face ativa embutida. Utilize as porcas de fixação fornecidas e garanta que o cabo PUR de 2 metros não sofra tensões mecânicas excessivas ou fique em contato com substâncias químicas incompatíveis com PUR.

Posso realizar a limpeza do sensor com jatos de água?

O sensor possui proteção IP69K, que permite limpeza com jatos de alta pressão e alta temperatura, sendo comum em ambientes com lubrificantes.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico usando um campo eletromagnético (Ref.: Tipo de produto).

PNP

Tipo de saída de comutação que fornece tensão positiva (comutação para o positivo) quando o objeto é detectado (Ref.: Saída de comutação).

Montagem Embutida

Instalação onde o sensor pode ser montado nivelado com o material circundante sem perder a funcionalidade (Ref.: Tipo de montagem).

IP69K

Grau de proteção contra entrada de poeira e água sob alta pressão e alta temperatura (Ref.: Grau de proteção).

Histerese

Diferença entre o ponto de comutação de ativação e desativação, essencial para evitar chaveamentos falsos (Ref.: Histerese).
