Sensor Indutivo ifm IGS245 M18

Pré-visualizar: IGS245 IFM - Sensor Indutivo ifm Automação Industrial M18 12mm PNP NA

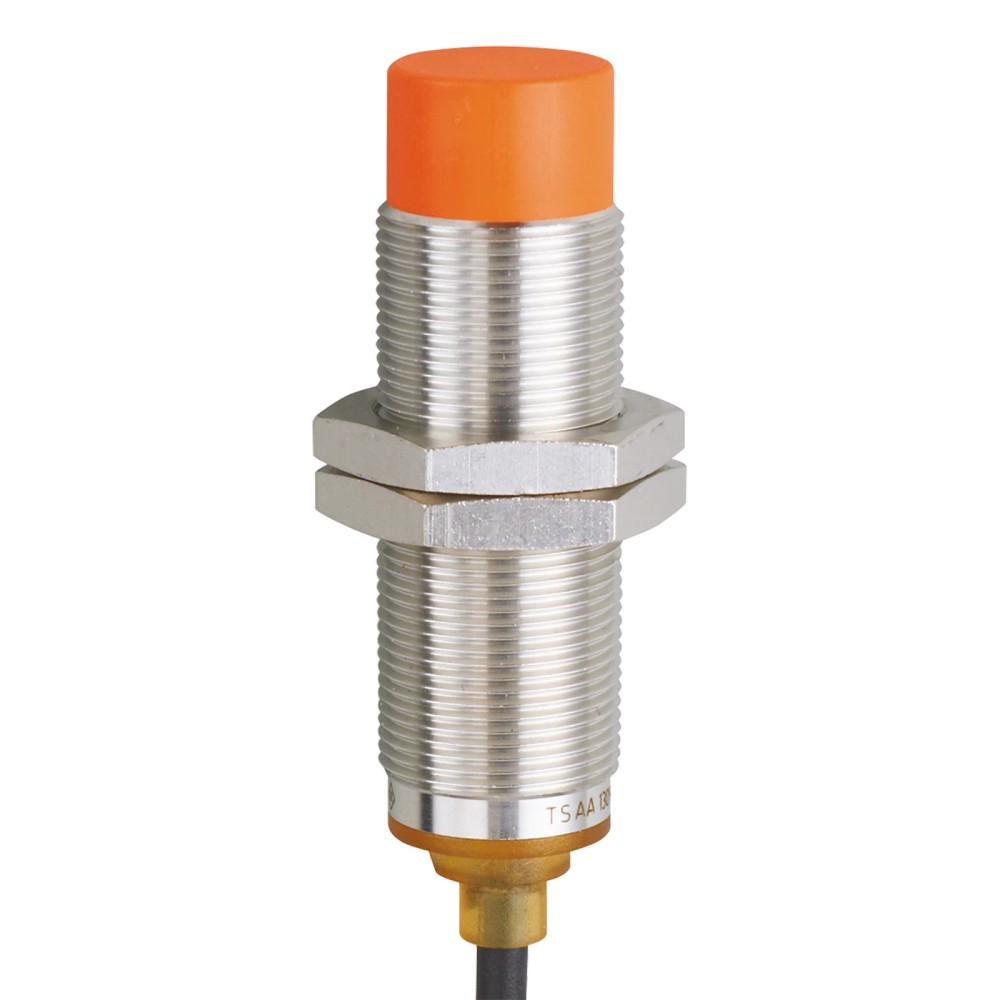

IGS245 IFM - Sensor Indutivo ifm Automação Industrial M18 12mm PNP NA

Imagem meramente ilustrativa

R$ 691,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS245
EAN: 4021179276450
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IGS245 IFM - Sensor Indutivo ifm Automação Industrial M18 12mm PNP NA"

Destaques do Produto

Tipo de Rosca

M18 x 1

Alcance de Detecção

12 mm

Lógica de Saída

PNP

Tipo de Conexão

Cabo 2m PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGS245 IFM - Sensor Indutivo M18 12mm PNP NA

O IGS245 é um sensor indutivo de alta performance com rosca M18 e alcance estendido de 12 mm. Projetado para automação industrial, destaca-se por sua tecnologia não embutida e excelente resistência a fluidos. Ideal para detecção de objetos metálicos com alta frequência de comutação de 300 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
SKU	IGS245
Alcance	12 mm
Saída	PNP / NA
Conexão	Cabo 2m PUR
Grau de Proteção	IP 65 - IP 69K
Dimensões	M18 x 60mm
Temp. Operação	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial geral
Ambientes com exposição a fluidos refrigerantes e lubrificantes
Aplicações móveis onde robustez mecânica é exigida
Detecção de peças metálicas ferrosas e não ferrosas (considerar fatores de correção)

⚠ Considere outro se precisa de:

Instalação embutida em metal (devido ao design não embutido)
Detecção de objetos não metálicos
Aplicação com corrente de carga superior a 100 mA
Ambientes com temperaturas fora da faixa de -40 a 85 °C

APLICAÇÕES E USO

Monitoramento de presença em linhas de montagem automotiva.
Detecção de peças metálicas em máquinas operatrizes com fluidos refrigerantes.
Aplicações em maquinário móvel devido ao alto grau de proteção IP.
Automação de processos industriais em ambientes sujeitos a lavagens frequentes (IP69K).

COMO ESCOLHER

Antes de comprar o IGS245 IFM - Sensor Indutivo M18 12mm PNP NA, verifique estes pontos:

Escolha este modelo se

Você precisa de um alcance de detecção estendido (12mm) em rosca M18 para detecção de metais e precisa de alta resistência a fluidos (IP69K).

Busque outra opção se

Sua aplicação exige montagem faceada com o suporte metálico, ou se a sua controladora exige sinal NPN em vez de PNP.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Detecção
Tipo de produto	Sensor indutivo	Identificação da categoria do componente
Alcance de detecção	12 mm	Distância nominal de operação
Método de montagem	Não embutido	Requisito de instalação física

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida
Saída de comutação	PNP	Lógica elétrica de saída
Corrente de saída	100 mA	Capacidade máxima de carga
Frequência de comutação	300 Hz	Capacidade de velocidade de resposta

Dados Mecânicos
Material do invólucro	Latão revestido com bronze branco	Material de construção do corpo
Dimensões	M18 x 1 / L = 60 mm	Tamanho físico e rosca
Grau de proteção	IP 65, IP 66, IP 67, IP 68, IP 69K	Nível de vedação contra agentes externos

Condições Ambientais e Conexão
Temperatura ambiente	-40...85 °C	Faixa de operação térmica
Conexão	2 m cabo PUR	Interface de conexão elétrica

COMPATIBILIDADE

Comunicação

• Digital I/O (Sinal de comutação simples)

Conexões

Elétrica Cabo 2m PUR, 3 fios

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em chapa metálica embutida	✗	O sensor é do tipo não embutido; o metal circundante causará detecção constante.
Ambiente com óleo e fluidos de corte	✓	Possui certificação IP69K e material resistente a lubrificantes.
PLC com entrada 24V DC PNP	✓	Compatível com as características de saída e tensão do dispositivo.

INSTALAÇÃO

Como instalar o IGS245 IFM - Sensor Indutivo M18 12mm PNP NA

Verifique se o local de montagem permite espaço livre para o sensor não embutido.
Insira o sensor no suporte de montagem M18.
Posicione as duas porcas de fixação incluídas, garantindo aperto manual ou com ferramenta adequada sem excesso de força.
Conecte os fios do cabo conforme o esquema de cores: BN (Marrom) para V+, BU (Azul) para V-, BK (Preto) para a carga.
Verifique a distância entre a face ativa do sensor e o objeto metálico, garantindo que esteja dentro da distância de trabalho (0-9,72 mm).
Energize o sistema e valide o status através do LED amarelo de comutação.

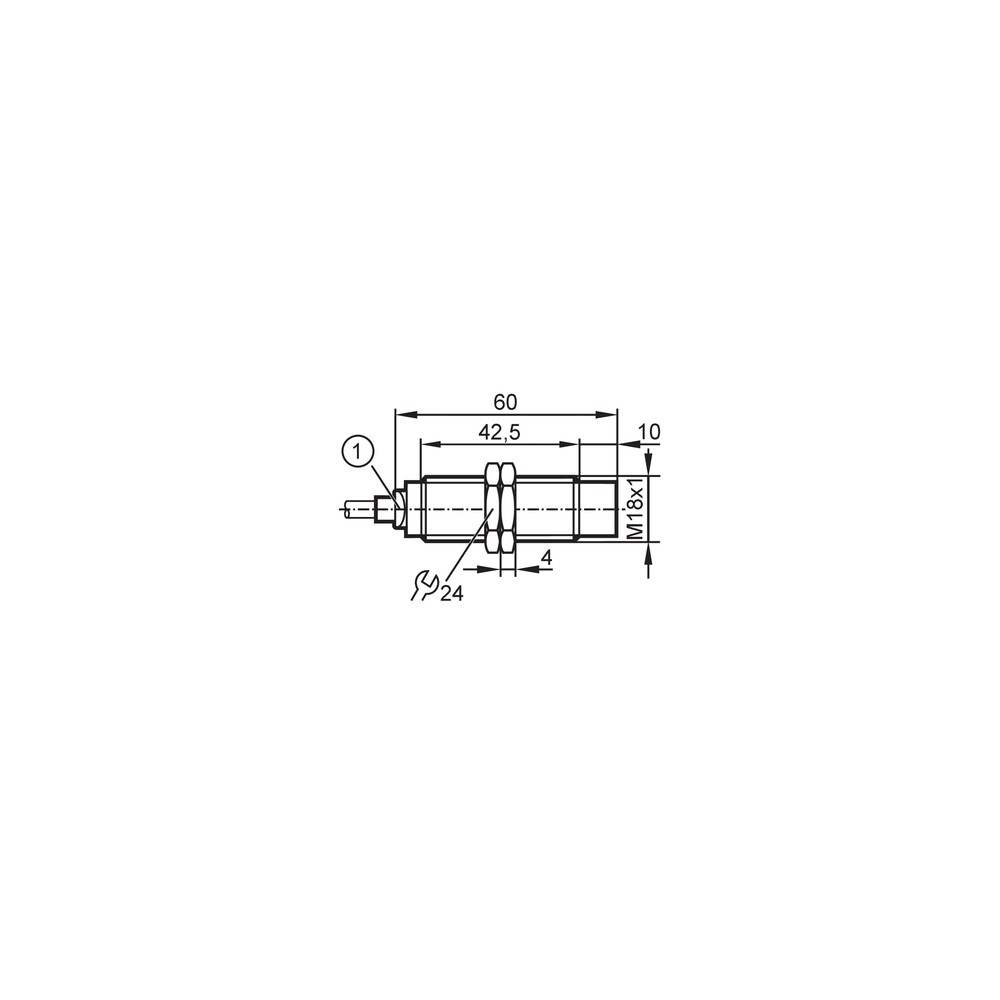

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Detecção falsa ou intermitente	Objeto metálico muito próximo da lateral da face ativa	Verificar se a área livre ao redor da face ativa respeita as especificações de montagem não embutida
Sensor para de comutar ou LED falha	Corrente da carga excedendo 100 mA	Medir a corrente de carga no terminal de saída e comparar com o limite do datasheet
Sensor não liga ou sinal instável	Tensão de alimentação abaixo de 10V DC	Medir a tensão nos terminais de alimentação com multímetro
Interrupção intermitente do sinal	Cabo danificado por esforço mecânico	Realizar teste de continuidade nos fios do cabo PUR

DOCUMENTAÇÃO TÉCNICA

Datasheet IGS245 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IGS245 e para que ele serve?

O sensor indutivo IGS245 é um dispositivo de proximidade não embutido, com rosca M18, projetado para detecção sem contato de objetos metálicos em ambientes industriais, incluindo aqueles com presença de lubrificantes e fluidos refrigerantes.

O que vem na embalagem ao adquirir este sensor?

O equipamento acompanha duas porcas de fixação em latão revestido com bronze branco para montagem física, além do cabo de conexão integrado de 2 metros.

Posso usar este sensor para detectar plásticos ou madeira?

Este sensor não é adequado para detectar objetos não metálicos, como plásticos, madeira ou líquidos, pois seu princípio de funcionamento depende da indução eletromagnética em materiais condutores.

Este sensor pode ser montado embutido em metal?

Este modelo é do tipo não embutido. Ele não deve ser utilizado em aplicações que exijam montagem faceada ou embutida em metal, pois isso causaria detecções falsas ou falhas operacionais devido à zona ativa de detecção estendida.

O sensor não está ligando, o que devo verificar?

Sintomas como ausência de sinal de comutação com alvo presente podem indicar falha na alimentação ou rompimento de cabo; verifique a tensão de 10-30V DC e a continuidade do cabo PUR.

O LED do sensor está piscando, o que significa?

Luzes de status piscando ou saídas intermitentes geralmente indicam curto-circuito ou sobrecarga na carga conectada; verifique se a corrente de saída não excede o limite de 100 mA.

Devo escolher este modelo ou um sensor embutido?

A escolha entre este sensor e um modelo embutido depende do espaço de montagem e da necessidade de alcance; o IGS245 oferece 12mm de alcance, superior aos modelos padrão embutidos, mas exige maior área livre ao redor da face ativa.

Este sensor é compatível com entradas NPN?

Este sensor utiliza tecnologia indutiva PNP. Se seu CLP exige entrada NPN, este dispositivo não é compatível diretamente e exigirá um conversor de sinal adicional.

Quais cuidados devo ter ao instalar o sensor?

Deve-se evitar o aperto excessivo das porcas de fixação para não danificar a rosca ou o corpo de latão. Utilize apenas as ferramentas adequadas e garanta que o sensor esteja fixado firmemente para evitar vibrações mecânicas excessivas.

Este sensor possui certificações de segurança industrial?

O produto possui certificações globais como CE, cULus Listed e UKCA, garantindo conformidade com padrões internacionais de segurança e qualidade industrial.

GLOSSÁRIO TÉCNICO

Não embutido

Tipo de montagem onde a face ativa do sensor deve ficar livre de metal ao redor para evitar detecções falsas (Ref.: Montagem não embutida).

PNP

Configuração de saída onde o sensor comuta o polo positivo (V+) para a carga (Ref.: Saída de comutação PNP).

IP 69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza por jato de água (Ref.: EN 60529).

Fator de correção

Coeficiente que altera o alcance de detecção nominal dependendo do material do alvo (Ref.: Dados técnicos).

Histerese

Diferença entre a distância de ligação e desligamento, importante para evitar instabilidade na comutação (Ref.: 3...15% de Sr).
