Sensor Indutivo IFM IGS242 - PNP NF M18 12mm

Pré-visualizar: IGS242 IFM - Sensor Indutivo IFM Automação Industrial PNP NF M18 12mm

IGS242 IFM - Sensor Indutivo IFM Automação Industrial PNP NF M18 12mm

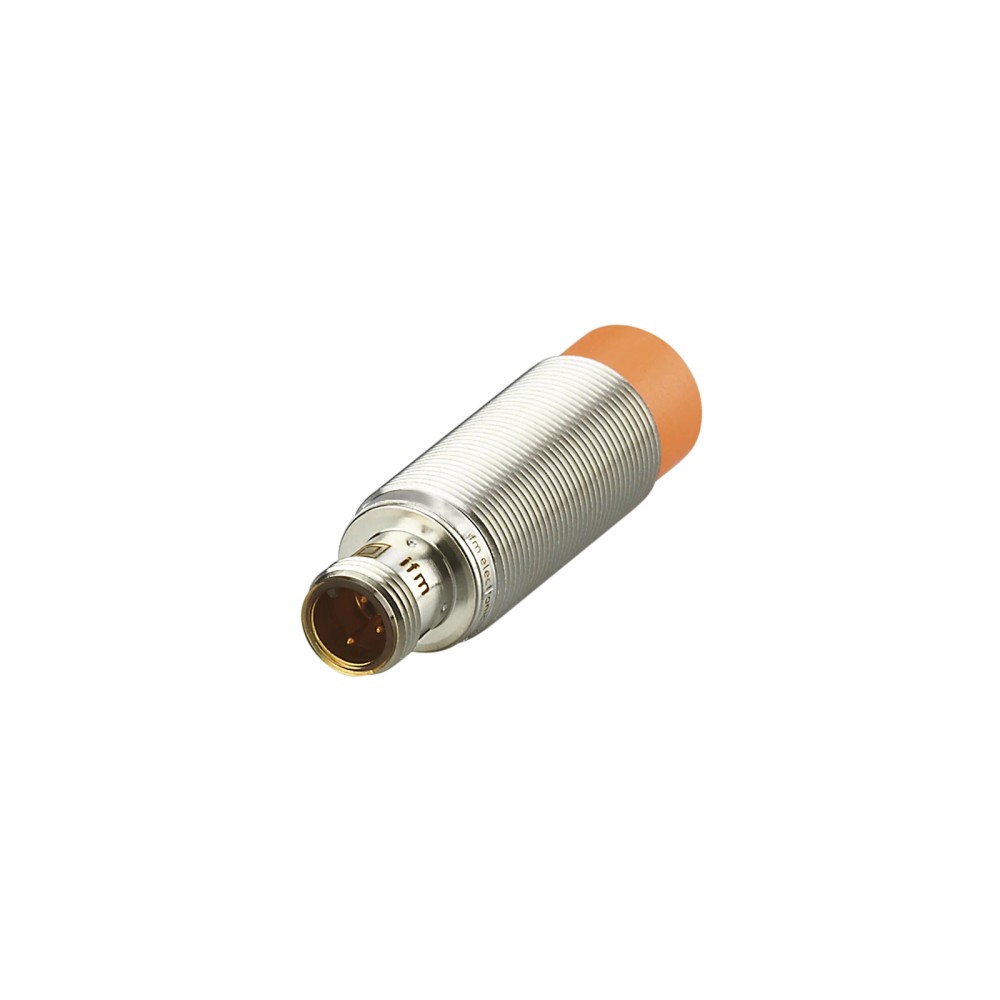

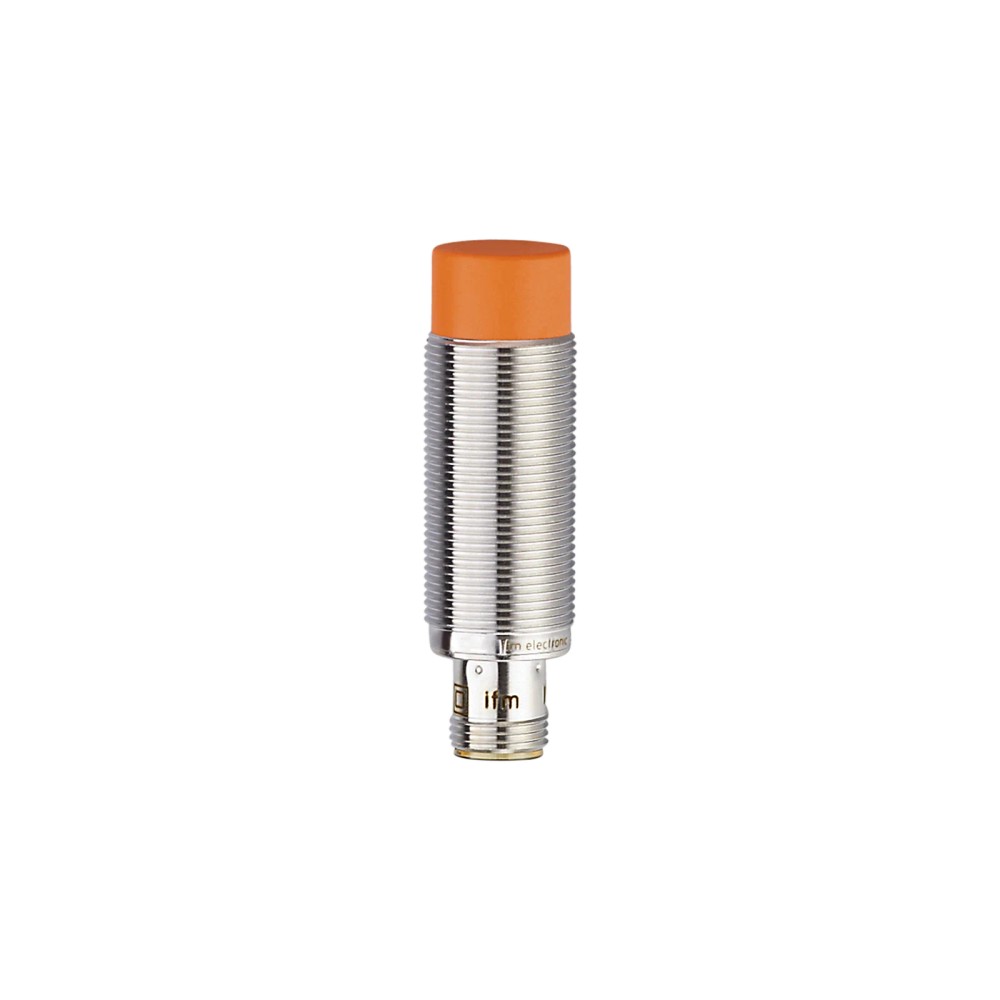

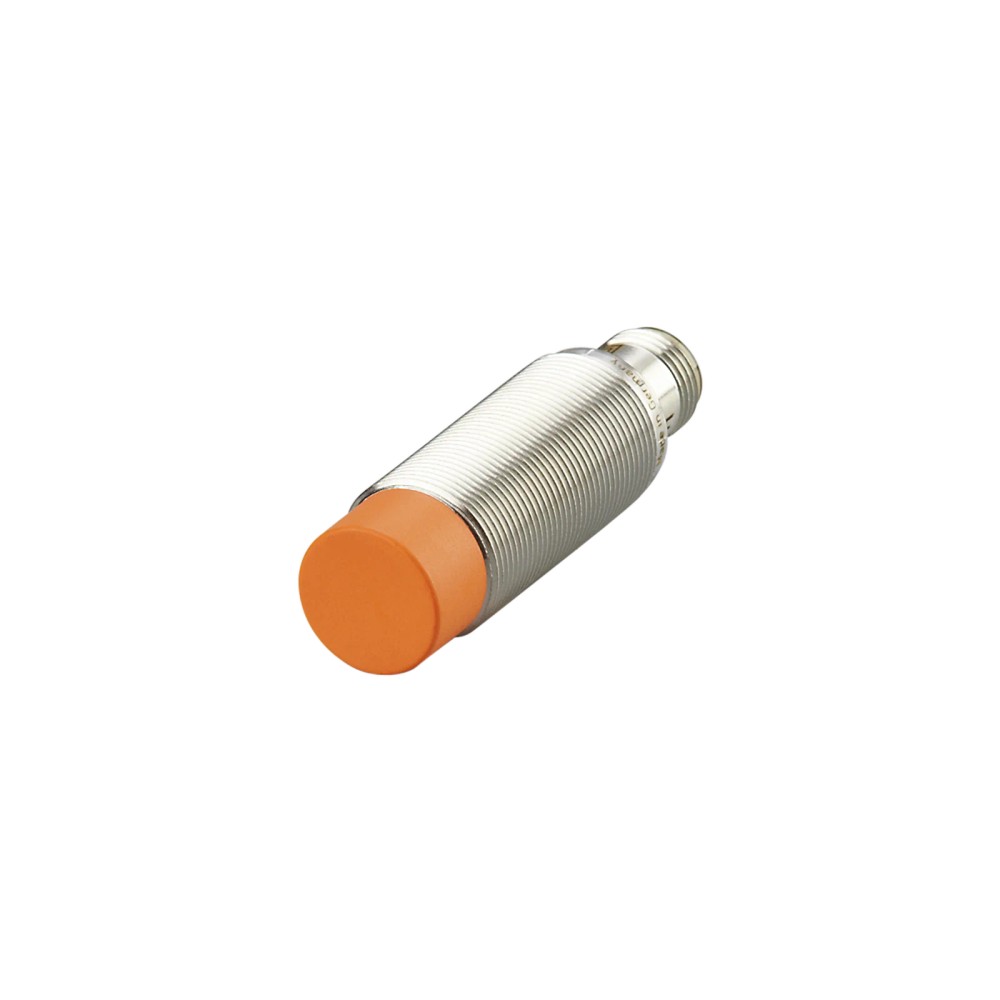

Imagem meramente ilustrativa

R$ 673,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS242
EAN: 4021179273589
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IGS242 IFM - Sensor Indutivo IFM Automação Industrial PNP NF M18 12mm"

Destaques do Produto

Tipo de Saída

PNP

Função

Normalmente Fechado (NF)

Alcance

12 mm

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGS242 IFM - Sensor Indutivo IFM Automação Industrial PNP NF M18 12mm

O sensor indutivo IGS242 da IFM é um componente de automação robusto, com saída PNP normalmente fechada, ideal para detecção de metais em ambientes severos. Projetado com rosca M18, oferece alcance de detecção de 12 mm e alta resistência química. Sua construção conta com proteção IP69K e conectividade via conector M12, garantindo confiabilidade em aplicações industriais com fluidos refrigerantes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Alcance de Detecção	12 mm
Função Elétrica	PNP
Função de Saída	Normalmente Fechado
Conexão Elétrica	M12
Grau de Proteção	IP65, IP66, IP67, IP68, IP69K
Tipo de Montagem	Não embutido
Temperatura	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais sujeitas a fluidos refrigerantes e lubrificantes.
Automação industrial que exige alta resistência mecânica e estanqueidade (IP69K).
Ambientes com necessidade de alta frequência de comutação (300 Hz).

⚠ Considere outro se precisa de:

Montagem embutida sem considerar o espaço livre necessário para sensores não embutidos.
Ambientes com temperaturas fora da faixa de -40 a 85 °C.
Aplicações que exigem detecção de materiais não ferrosos em distâncias superiores às especificadas pelo fator de correção (aço inox, latão, alumínio, cobre).

APLICAÇÕES E USO

Automação industrial em linhas de montagem metálica.
Equipamentos móveis sujeitos a vibração intensa.
Uso intensivo em ambientes com presença de fluidos refrigerantes e lubrificantes.
Sistemas de contagem e posicionamento em máquinas-ferramenta.

COMO ESCOLHER

Antes de comprar o IGS242 IFM - Sensor Indutivo IFM Automação Industrial PNP NF M18 12mm, verifique estes pontos:

Quando selecionar o IGS242

Indicado quando sua aplicação exige um sensor M18 robusto, com alta resistência a fluidos (IP69K) e necessidade de lógica de saída PNP (NF) para detecção de metais a 12mm.

Quando considerar outras alternativas

Considere buscar outros modelos se a aplicação exigir saída NPN, função NA (Normalmente Aberta), ou se o ambiente operacional requerer distância de detecção superior a 12mm ou materiais que não sejam detectáveis por indução.

ESPECIFICAÇÕES TÉCNICAS

Área de Aplicação
Tipo de produto	Sensor indutivo	Classificação funcional
Aplicação	Aplicações industriais / automação industrial, fluidos refrigerantes e lubrificantes	Ambiente operacional recomendado

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação
Consumo de corrente	< 10 mA	Corrente sem carga
Classe de proteção	III	Isolação elétrica

Entradas/Saídas
Saída de comutação	PNP	Lógica de controle
Função de saída	Normalmente fechado	Estado de repouso
Corrente máxima	100 mA	Limite de carga
Frequência de comutação	300 Hz	Capacidade de resposta

Faixa de Medição
Alcance de detecção	12 mm	Distância nominal
Distância de trabalho	0...9,72 mm	Distância segura
Histerese	3...15 % de Sr	Margem de segurança

Condições Ambientais
Grau de proteção	IP 65; IP 66; IP 67; IP 68; IP 69K	Vedação e resistência
Temperatura ambiente	-40...85 °C	Operação térmica

Dados Mecânicos
Dimensões	M18 x 1 / L = 60 mm	Geometria
Material	Latão revestido com bronze branco	Invólucro
Conexão	M12	Interface física

COMPATIBILIDADE

Comunicação

• N/A (Sinal analógico/digital discreto)

Conexões

Elétrica Conector M12

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem de alta pressão	✓	Classificação IP69K atesta resistência total a jatos de alta pressão e temperatura.
Aplicação em material não metálico (plástico)	✗	Sensores indutivos operam por correntes parasitas, necessitando de materiais condutivos (metais).
Comutação de cargas AC	✗	O sensor possui saída DC (PNP) e não suporta a tensão/corrente alternada.

INSTALAÇÃO

Como instalar o IGS242 IFM - Sensor Indutivo IFM Automação Industrial PNP NF M18 12mm

Limpe a superfície de montagem para garantir um contato firme.
Insira o sensor M18 no suporte de montagem.
Rosqueie as porcas de fixação inclusas para travar o sensor na posição desejada.
Certifique-se de que a distância entre o sensor e o objeto alvo esteja dentro dos 12 mm especificados.
Conecte o cabo M12 de acordo com o diagrama elétrico do manual.
Verifique o acendimento do LED de status durante o acionamento e ajuste o alinhamento conforme necessário.

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O LED de status não alterna ou indica falha.	Curto-circuito na carga de saída ou conexão incorreta.	Verifique a corrente da carga (máx 100mA) e a integridade do cabo M12.
O sensor não comuta ao passar o objeto.	Objeto metálico fora do alcance de detecção (Sr).	Meça a distância entre a face do sensor e o objeto (deve estar entre 0-9,72 mm).
Comutações falsas ou sinal instável.	Interferência eletromagnética (EMC).	Verifique se o cabo está blindado e afastado de fontes de interferência de alta tensão.
O sensor permanece ativo continuamente.	Acúmulo de cavacos metálicos ou sujeira excessiva.	Limpe a face ativa do sensor para remover detritos metálicos que podem causar detecção falsa.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGS242 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGS242 da IFM?

O IGS242 é um sensor indutivo PNP com saída normalmente fechada (NF), projetado para detecção de metais sem contato em ambientes industriais, oferecendo um alcance de 12 mm em um invólucro M18.

O que acompanha o sensor indutivo IGS242 na embalagem?

O sensor acompanha duas porcas de fixação para instalação direta em roscas M18.

Este sensor detecta plásticos ou madeira?

Não é recomendado para detecção de materiais não metálicos como plásticos, madeira ou líquidos sem base metálica, pois o princípio de operação baseia-se na indução eletromagnética em alvos metálicos.

Existem limitações para a instalação deste sensor?

O sensor não deve ser aplicado em ambientes que excedam a temperatura operacional de -40 a 85 °C ou onde a vibração mecânica exceda as especificações da norma EN 60068-2-6.

O sensor não liga, o que devo verificar?

Se o LED de status não acender ao aproximar um alvo metálico, verifique a continuidade da conexão M12 e se a tensão de alimentação (10-30V DC) está presente no pino correspondente.

O sensor detecta o metal, mas não comuta a saída. Qual a causa provável?

A ausência de sinal de saída, mesmo com a detecção física, pode indicar curto-circuito ou sobrecarga na carga conectada; verifique a corrente nominal da carga, que não deve exceder 100 mA.

Por que escolher o IGS242 para máquinas-ferramenta?

O IGS242 é ideal para ambientes que exigem alta proteção contra fluidos refrigerantes e lubrificantes, com classificação IP69K, superando sensores de uso geral em durabilidade sob lavagem a alta pressão.

Devo usar sensor indutivo ou fim de curso?

O uso de sensores indutivos é recomendado para detecção de objetos metálicos com alta precisão e repetibilidade, enquanto chaves fim de curso mecânicas são preferíveis apenas quando não há necessidade de alta frequência de comutação ou vedação extrema.

Qual o cuidado na instalação do sensor?

O alinhamento do alvo deve ser centralizado em relação à face ativa, mantendo uma distância de trabalho segura entre 0 e 9,72 mm para garantir a detecção confiável dentro da histerese especificada.

Como posso confiar na procedência deste sensor?

A IFM garante a procedência do produto como fabricante original, assegurando que todas as especificações técnicas, como o MTTF de 1134 anos e o grau de proteção, foram validadas em testes laboratoriais conforme normas IEC/EN.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída de comutação que comuta a tensão positiva (+) para a carga. (Ref.: Tipo de saída)

Normalmente Fechado (NF)

O estado da saída é ligado (ativo) quando não há objeto detectado e desliga ao detectar o metal. (Ref.: Função de saída)

Não Embutido

Tipo de montagem onde a face ativa do sensor não pode ser inserida rente ao metal circundante sem interferência na detecção. (Ref.: Tipo de montagem)

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de jato d'água. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de ativação e desativação, garantindo estabilidade na comutação. (Ref.: Histerese 3...15 % de Sr)
