Sensor Indutivo IFM IGS240 PNP M18

Pré-visualizar: IGS240 IFM - Sensor Indutivo IFM Automação Industrial PNP M18 8mm

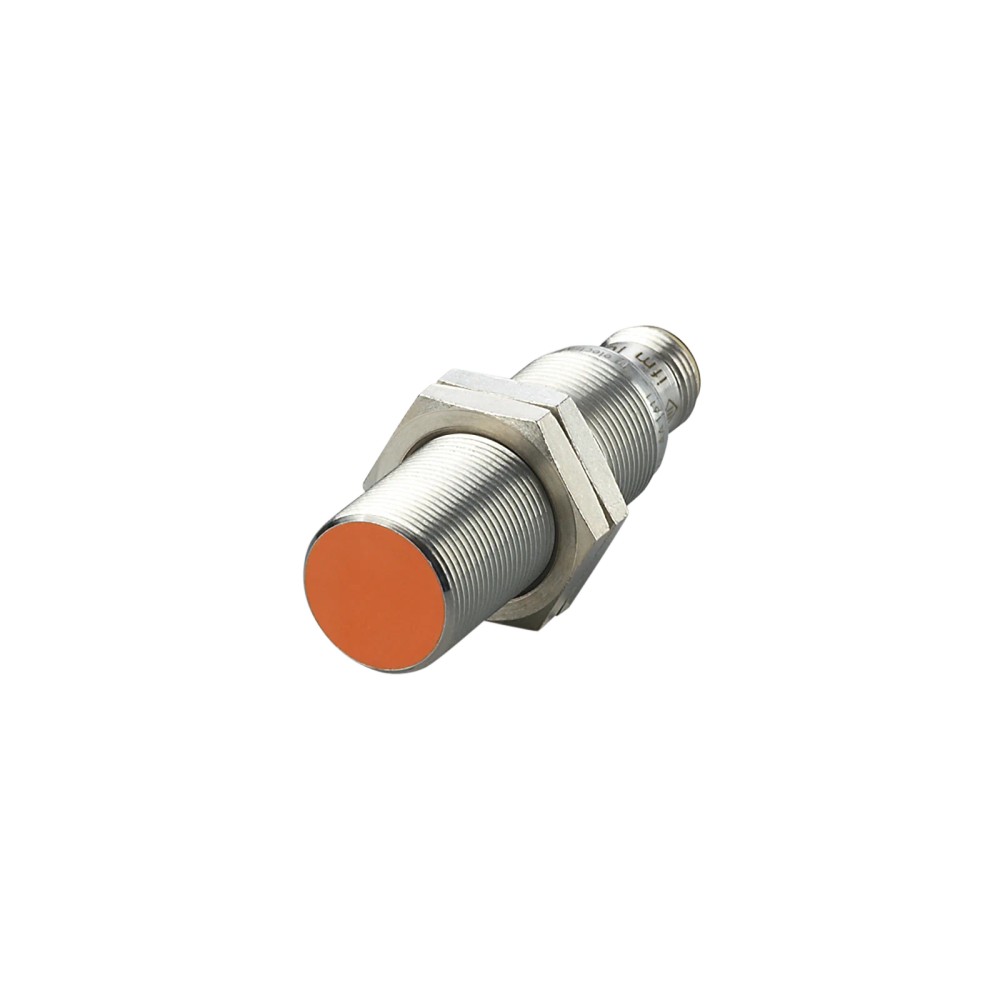

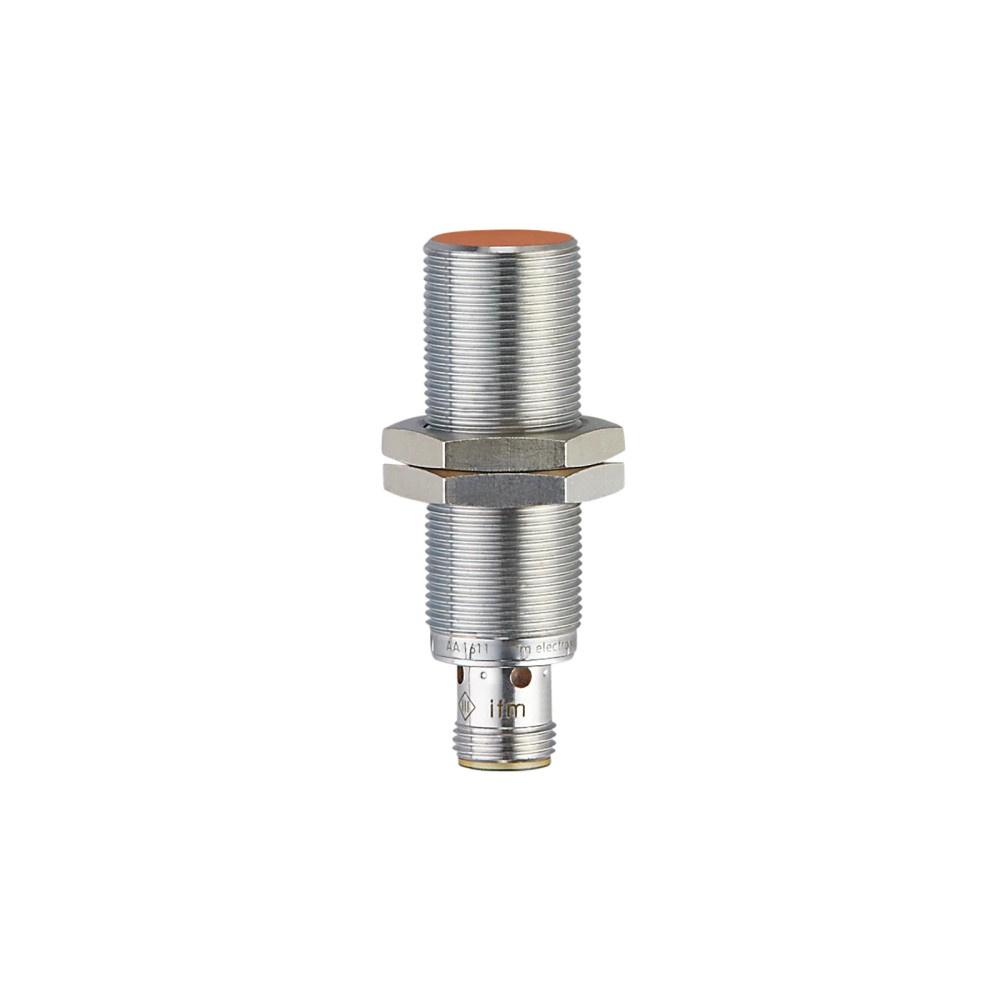

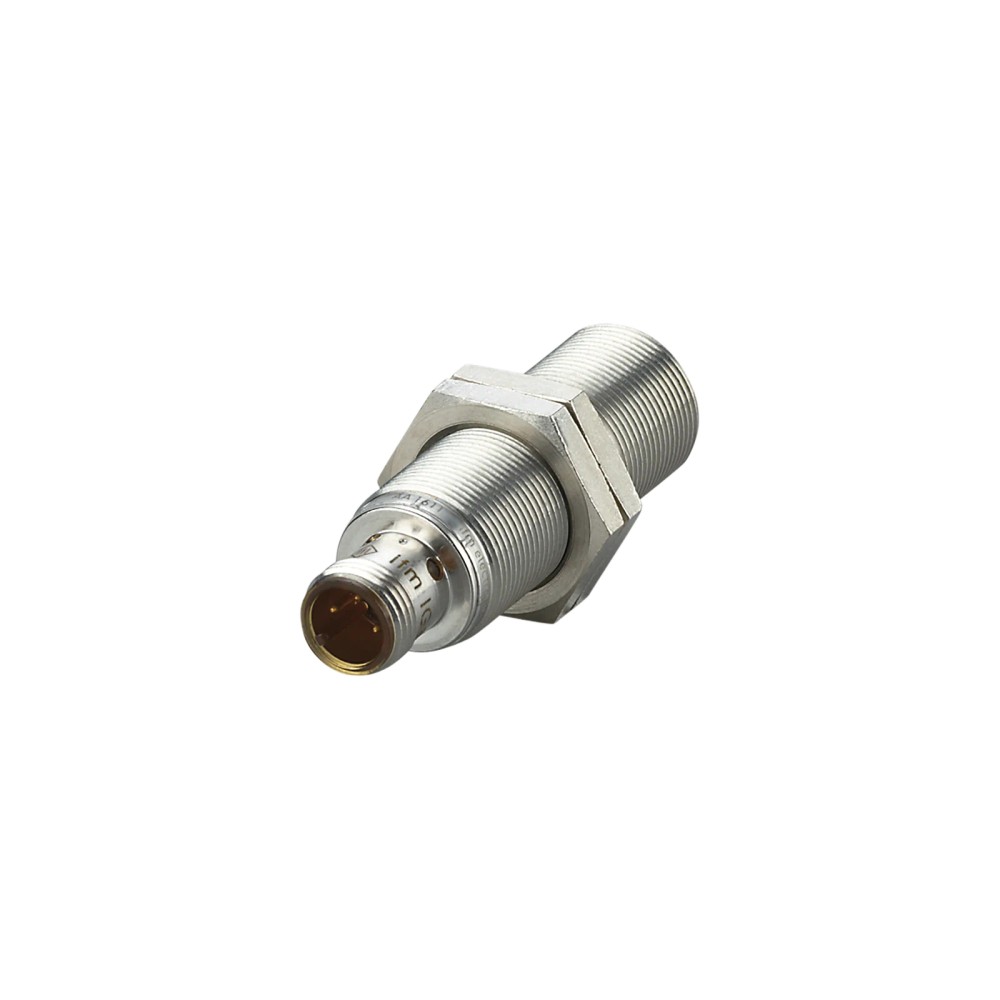

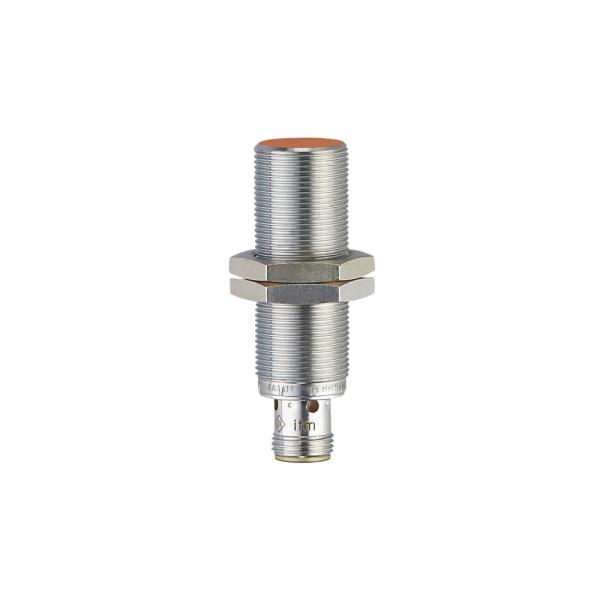

IGS240 IFM - Sensor Indutivo IFM Automação Industrial PNP M18 8mm

Imagem meramente ilustrativa

R$ 673,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS240
EAN: 4021179273565
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP /...mais

Fechar menu

Saiba mais sobre: "IGS240 IFM - Sensor Indutivo IFM Automação Industrial PNP M18 8mm"

Destaques do Produto

Tipo de Saída

PNP / Normalmente Fechado

Alcance

8 mm (embutido)

Conexão

M12

Tensão

10-30V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGS240 IFM - Sensor Indutivo IFM Automação Industrial PNP M18 8mm

O IGS240 é um sensor indutivo robusto da IFM, projetado para automação industrial, máquinas móveis e ambientes com fluidos refrigerantes. Ele detecta objetos metálicos a uma distância de até 8 mm, operando via tecnologia PNP com saída normalmente fechada. Suas principais características incluem carcaça M18 em latão, alta frequência de comutação de 400 Hz e grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de saída	PNP
Alcance de detecção	8 mm
Montagem	Embutido
Conexão	M12
Tensão de operação	10-30V DC
Frequência	400 Hz
Grau de proteção	IP69K
Temperatura	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e linha de montagem
Máquinas operatrizes com presença de fluidos lubrificantes
Ambientes com necessidade de lavagem de alta pressão (IP69K)
Aplicações que exigem montagem embutida em rosca M18

⚠ Considere outro se precisa de:

Detecção de alvos não metálicos
Aplicações que exigem saída do tipo NA (Normalmente Aberto)
Instalações onde o alvo metálico exceda o limite de temperatura de -40 a 85 °C
Ambientes com interferência eletromagnética fora dos padrões EN 61000

APLICAÇÕES E USO

Uso em aplicações industriais severas onde há presença de fluidos refrigerantes e lubrificantes.
Automação industrial para monitoramento de posição em máquinas fixas ou móveis.
Detecção de fim de curso ou presença de alvos metálicos em linhas de montagem automotivas ou de alimentos.

COMO ESCOLHER

Antes de comprar o IGS240 IFM - Sensor Indutivo IFM Automação Industrial PNP M18 8mm, verifique estes pontos:

Quando escolher o IGS240

Ideal para ambientes agressivos com fluidos industriais (IP69K) e necessidades de montagem embutida em rosca M18, garantindo longa vida útil (MTTF > 1000 anos).

Quando buscar outra alternativa

Se a aplicação exigir detecção de materiais não metálicos (ex: plástico), um alcance maior que 8 mm ou uma lógica de saída NA (Normalmente Aberto), considere outros modelos da linha de sensores indutivos IFM.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Nome	Sensor Indutivo IFM IGS240	Identificação comercial do produto
Função elétrica	PNP	Tipo de comutação de saída
Saída de comutação	Normalmente fechado	Estado lógico de repouso

Desempenho de Detecção
Alcance de detecção	8 mm	Distância nominal para aço St37
Frequência de comutação	400 Hz	Limite de velocidade de detecção
Histerese	3...15 % de Sr	Zona morta de operação

Dados Mecânicos
Dimensões	M18 x 1 / L = 60 mm	Formato físico e rosca
Grau de proteção	IP 65, IP 66, IP 67, IP 68, IP 69K	Vedação contra líquidos e sólidos
Material do invólucro	Latão revestido com bronze branco	Resistência estrutural

COMPATIBILIDADE

Comunicação

• Padrão de saída PNP (comutação 24V)

Conexões

Elétrica M12

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de alvos ferrosos (aço)	✓	Alcance nominal de 8 mm otimizado para metais ferrosos.
Ambientes com lavagem de alta pressão	✓	Proteção IP69K validada para limpeza pesada.
Detecção de peças plásticas	✗	Tecnologia indutiva requer materiais condutores.
Alimentação 24V DC	✓	Faixa de tensão suportada é de 10-30V DC.

INSTALAÇÃO

Como instalar o IGS240 IFM - Sensor Indutivo IFM Automação Industrial PNP M18 8mm

Limpar o local de instalação para garantir que não haja detritos metálicos.
Encaixar o sensor no furo M18, respeitando a profundidade para montagem embutida.
Rosquear as porcas de fixação fornecidas para travar o sensor na posição.
Conectar o cabo M12 de 3 fios seguindo o esquema de pinagem do produto.
Ajustar a distância do alvo metálico para dentro da faixa nominal de 0 a 6,48 mm.
Verificar o LED de status para confirmar o funcionamento após energização.

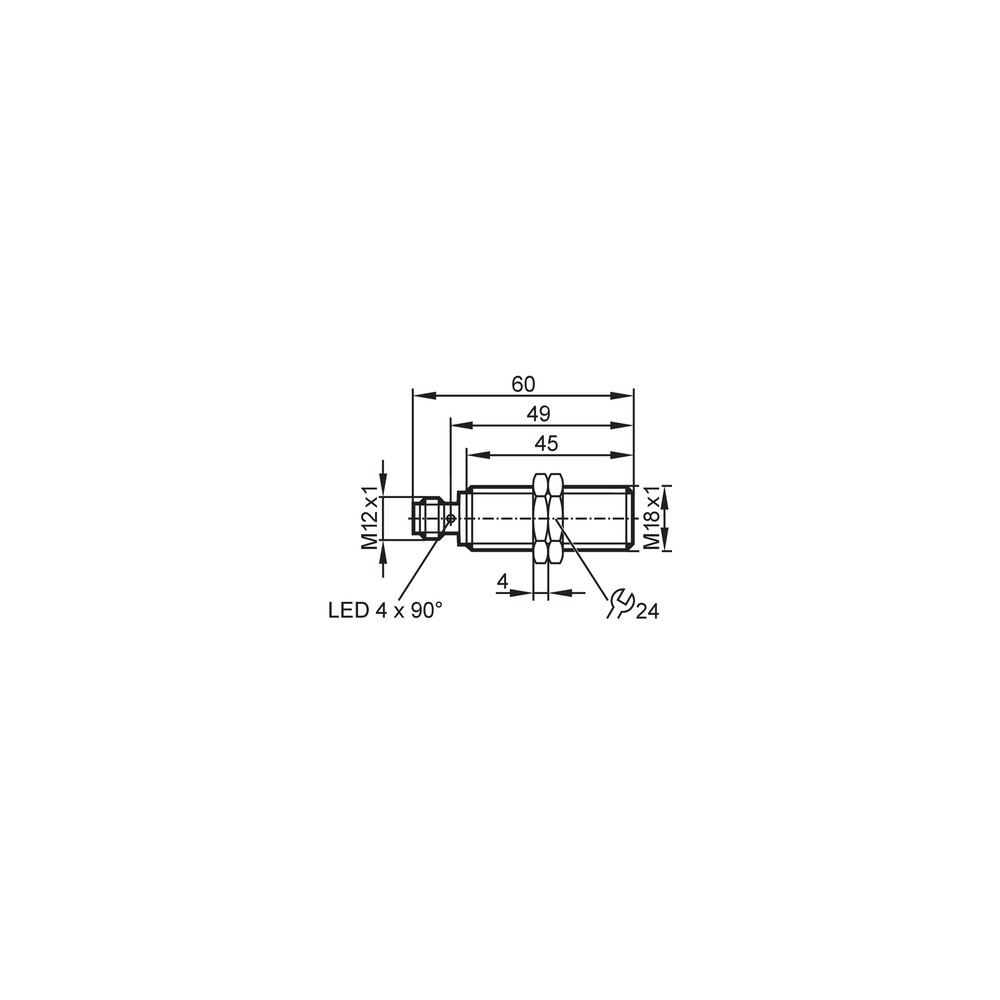

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do objeto.	Objeto metálico fora da distância de detecção (Sr = 8 mm) ou desalinhado.	Verificar se o alvo está dentro da zona de atuação real (0...6,48 mm) e se o LED de status acende.
Sensor inoperante (sem LED aceso).	Falha na fonte de alimentação ou inversão de cabos (padrão M12).	Medir a tensão no conector (10-30V DC) e conferir a pinagem conforme diagrama elétrico.
Sensor entra em modo de proteção ou falha intermitente.	Curto-circuito na carga ou sobrecarga de corrente (>100 mA).	Verificar a corrente da carga conectada e a integridade do cabo de conexão.
Sinais falsos ou sensor travado em um estado.	Acúmulo de cavacos metálicos na face ativa.	Limpar a face ativa do sensor e verificar se o sinal normaliza.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGS240 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IGS240?

O IGS240 é um sensor indutivo PNP com alcance de 8 mm, desenvolvido para automação industrial, incluindo ambientes com fluidos refrigerantes e lubrificantes.

O que acompanha o sensor na embalagem?

O sensor é acompanhado por duas porcas de fixação em latão revestido com bronze branco para montagem em rosca M18.

O sensor detecta qualquer tipo de material?

Não é adequado para detecção de materiais não metálicos, como plásticos ou madeira, pois sua tecnologia exige a presença de um alvo metálico.

Este sensor serve para substituir um modelo normalmente aberto?

Este modelo possui saída normalmente fechada (NF) e não é compatível com aplicações que exigem lógica de saída normalmente aberta (NA) sem relés externos.

O sensor não está acionando, o que pode ser?

A ausência de sinal de comutação pode ser causada por falha na alimentação ou desajuste mecânico. Verifique a tensão de 10-30V DC e a distância física do alvo em relação à face ativa.

Como diagnosticar falha no LED de status?

LEDs amarelos que não acendem indicam falta de alimentação ou falha interna do sensor. Verifique o cabeamento M12 e a integridade dos pinos.

Qual a diferença deste sensor para modelos mais simples?

Este sensor é um modelo industrial robusto com carcaça de latão e proteção IP69K, superior a sensores plásticos básicos de uso leve.

O sensor funciona igual para todos os metais?

Para aplicações com detecção de metais não ferrosos, como cobre ou alumínio, considere o fator de redução descrito no datasheet, pois o alcance será reduzido conforme a tabela de correção.

Como realizar a instalação correta?

A montagem deve ser embutida, respeitando o espaço livre ao redor da face ativa para evitar acionamentos falsos por objetos metálicos adjacentes.

Qual a confiabilidade e origem do produto?

A IFM garante a procedência do item, sendo um componente projetado para longa vida útil conforme atestado pelo valor de MTTF de 1134 anos.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída que comuta o positivo (carga conectada entre a saída e o 0V). (Ref.: Saída de comutação)

Face ativa

Superfície frontal do sensor de onde emana o campo eletromagnético. (Ref.: Materiais)

Histerese

Diferença entre o ponto de atuação e o ponto de desatuação, garantindo estabilidade no chaveamento. (Ref.: 3...15% de Sr)

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água. (Ref.: Grau de proteção)

MTTF

Tempo médio até a falha, indicando a confiabilidade estatística do componente. (Ref.: 1134 anos)
