Sensor Indutivo IFM IGS236 PNP M18

Pré-visualizar: IGS236 IFM - Sensor Indutivo IFM Automação Industrial PNP M18 8mm

IGS236 IFM - Sensor Indutivo IFM Automação Industrial PNP M18 8mm

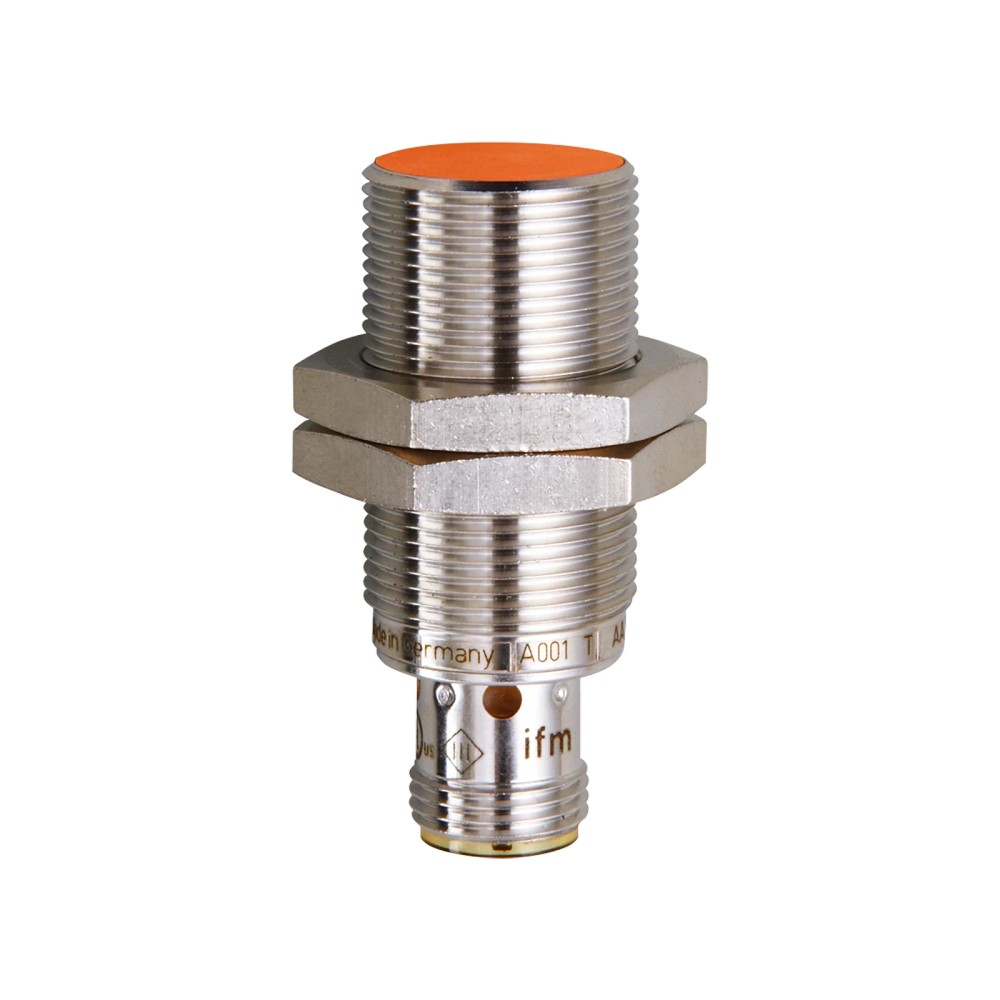

Imagem meramente ilustrativa

R$ 673,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS236
EAN: 4021179271592
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP,...mais

Fechar menu

Saiba mais sobre: "IGS236 IFM - Sensor Indutivo IFM Automação Industrial PNP M18 8mm"

Destaques do Produto

Tipo de saída

PNP, normalmente aberta

Alcance nominal

8 mm, embutido

Alimentação

10...30 V DC

Conexão

M12, 3 contatos

Instalação mecânica

Rosca M18 x 1; comprimento de 45 mm

Frequência de comutação

400 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGS236 PNP M18, alcance de detecção de 8 mm

O IFM IGS236 é um sensor indutivo para detecção sem contato de objetos metálicos em aplicações industriais e de automação. Possui saída DC PNP normalmente aberta, alcance nominal de 8 mm e montagem embutida em rosca M18 x 1. A conexão elétrica é M12 de 3 contatos, e a faixa de temperatura ambiente especificada é de -40 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Saída	DC PNP, normalmente aberta
Alcance de detecção	8 mm; montagem embutida
Rosca e comprimento	M18 x 1; 45 mm
Conexão elétrica	M12, 3 contatos
Tensão de operação	10...30 V DC
Frequência de comutação	400 Hz
Proteção do invólucro	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva sem contato em aplicações industriais e de automação que aceitem saída DC PNP normalmente aberta.
Instalações que comportem rosca M18 x 1 com montagem embutida e distância de detecção nominal de 8 mm.
Aplicações dentro da faixa de alimentação de 10...30 V DC e temperatura ambiente de -40...85 °C.
Aplicações industriais, móveis e com fluidos refrigerantes ou lubrificantes, conforme indicação da ficha do produto.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador exigir saída NPN ou contato normalmente fechado: a ficha especifica PNP normalmente aberta.
Não selecionar quando a aplicação exigir alcance nominal superior a 8 mm ou montagem não embutida; essas condições não correspondem aos dados informados para este modelo.
Não utilizar fora da alimentação de 10...30 V DC ou da temperatura ambiente de -40...85 °C especificadas.

APLICAÇÕES E USO

Uso indicado pelo fabricante em aplicações industriais e de automação industrial, incluindo aplicações móveis e ambientes com fluidos refrigerantes e lubrificantes; respeitar as condições ambientais e de instalação especificadas.
Pode ser considerado para detectar alvos metálicos em sistemas de automação que aceitem sensor indutivo PNP normalmente aberto; esta descrição é uma aplicação possível inferida do tipo de sensor, não uma validação de um equipamento específico.
A distância efetiva depende do material do alvo; a ficha fornece fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre. Validar a distância na aplicação real.
Não extrapolar a faixa de alimentação, a temperatura ambiente, a capacidade de corrente da saída ou o alcance especificado. A ficha não identifica protocolos de comunicação nem uma aplicação ou máquina específica.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGS236 PNP M18, alcance de detecção de 8 mm, verifique estes pontos:

Escolha o IGS236

Quando a aplicação requer detecção indutiva, saída PNP normalmente aberta, instalação embutida M18 x 1 e alcance nominal de 8 mm, com alimentação entre 10 e 30 V DC.

Avalie outra especificação

Procure um modelo com outra função elétrica, tipo de saída, alcance, formato de montagem ou faixa elétrica quando os requisitos do circuito ou da instalação não coincidirem com os dados do IGS236. Confirme o modelo alternativo na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada para o modelo IGS236.
Aplicação indicada	Aplicações industriais e de automação industrial; aplicações móveis e com fluidos refrigerantes e lubrificantes	Usos descritos na ficha do produto; verificar as condições específicas da instalação.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas na ficha; não substituem a verificação dos requisitos de aplicação.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado para o sensor.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite declarado para a saída DC.
Intensidade máxima constante da saída de comutação DC	100 mA	Limite de corrente constante da saída; não exceder.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha do fabricante.
Proteção contra curto-circuitos	Sim	Recurso indicado para a saída.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada; observar a ligação recomendada pelo fabricante.
Classe de proteção	III	Classificação informada na ficha.

Saída e comutação
Função elétrica	PNP, normalmente aberta	Tipo e estado funcional da saída; conferir a exigência da entrada conectada.
Frequência de comutação DC	400 Hz	Frequência de comutação especificada para operação DC.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação informado pelo fabricante.
Distância de trabalho	0...6,48 mm	Faixa de trabalho indicada na ficha.
Histerese	3...15 % de Sr	Faixa relativa ao valor real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material do alvo; considerar na avaliação da distância de detecção.

Conexões elétricas
Conexão	1 x M12, codificação A	Tipo de conexão elétrica indicado pelo fabricante.
Contatos	3, dourados	Número e acabamento dos contatos informados na ficha.
Número de fios	3 fios	Configuração indicada nos dados básicos do anúncio.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de operação especificada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Classes declaradas pelo fabricante; a instalação deve respeitar as condições associadas a cada classificação.
Temperatura ambiente certificada UL	-25...70 °C	Faixa informada especificamente para a certificação UL; distinta da faixa geral de temperatura ambiente.
UL Enclosure type	Type 1	Classificação de invólucro indicada na ficha UL.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Ensaio ambiental declarado.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições do ensaio de variação rápida de temperatura indicadas na ficha.

Compatibilidade eletromagnética
ESD	EN 61000-4-2; 4 kV por contato e 8 kV pelo ar	Níveis de ensaio declarados pelo fabricante.
Alta frequência irradiada	EN 61000-4-3; 10 V/m	Nível de ensaio declarado.
Burst	EN 61000-4-4; 2 kV	Nível de ensaio declarado.
Alta frequência conduzida	EN 61000-4-6; 10 V	Nível de ensaio declarado.
Emissão	EN 55011, classe B	Classificação de emissão declarada.

Resistência mecânica
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio indicada na ficha.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio indicada na ficha.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio de vibração declarada.

Dados mecânicos e materiais
Forma construtiva	Corpo roscado	Construção mecânica informada para o sensor.
Designação da rosca	M18 x 1	Dimensão de montagem roscada.
Dimensões	M18 x 1; comprimento de 45 mm	Dimensões declaradas do produto.
Montagem	Embutida	Tipo de montagem especificado.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados para os componentes.
Peso	42,2 g	Peso informado no conjunto de dados do produto.
Acessórios incluídos	2 porcas de fixação	Material incluído indicado na ficha.

Displays e dados de confiabilidade
Indicador de estado	4 LEDs amarelos para status de chaveamento	Indicação visual declarada na ficha.
MTTF	1134 anos	Valor MTTF informado; é um parâmetro estatístico e não equivale a período de garantia ou vida útil assegurada.
Software embarcado incluído	Não	Informação declarada pelo fabricante.

Dados de certificação e fornecimento
Certificado UL Ta	-25...70 °C	Temperatura ambiente indicada para a certificação UL.
Número do arquivo UL	E174191	Identificador informado na ficha.
Número de aprovação UL	A001	Identificador de aprovação indicado na ficha.
Fontes de alimentação UL	Limited Voltage/Current	Classificação indicada na informação UL.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
GTIN	4021179271592	Identificador comercial do produto.
SKU e part number	IGS236	Códigos de identificação do modelo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; o produto é apresentado como sensor indutivo com saída de comutação DC PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados; alimentação de 10...30 V DC; saída PNP normalmente aberta. Confirmar a atribuição dos pinos no datasheet antes da ligação.

Processo Não possui conexão de processo indicada. A instalação mecânica é por corpo roscado M18 x 1, comprimento de 45 mm, montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor DC PNP normalmente aberto e alimentação de 10...30 V DC	✓	A função elétrica e a faixa de alimentação correspondem aos dados do produto; confirmar a compatibilidade da entrada e a pinagem no equipamento conectado.
Entrada que exige sinal NPN ou normalmente fechado	✗	O IGS236 está especificado com saída PNP normalmente aberta.
Instalação com rosca M18 x 1, montagem embutida e distância de detecção requerida dentro do alcance nominal de 8 mm	✓	Essas características correspondem à construção e ao alcance indicados na ficha; verificar o alvo e as condições reais de montagem.
Sistema que requer protocolo de comunicação digital ou conexão de processo específica	✗	A ficha fornecida não especifica protocolo digital nem conexão de processo; não é possível confirmar essa compatibilidade.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGS236 PNP M18, alcance de detecção de 8 mm

Confirme que a alimentação disponível está dentro da faixa de 10...30 V DC e que a entrada do controlador aceita sinal PNP normalmente aberto.
Verifique se o alojamento aceita corpo roscado M18 x 1, comprimento de 45 mm e montagem embutida.
Consulte o datasheet para confirmar a atribuição dos contatos M12 antes de preparar a ligação; não deduza a pinagem apenas pelo número de contatos.
Instale e fixe o sensor com as duas porcas de fixação incluídas, observando a posição e as condições mecânicas adequadas à aplicação.
Posicione o alvo dentro da distância de trabalho declarada e considere o fator de correção correspondente ao material do alvo.
Energize o circuito e verifique o estado de comutação pelos LEDs amarelos; confirme também que a carga conectada respeita os limites da saída.

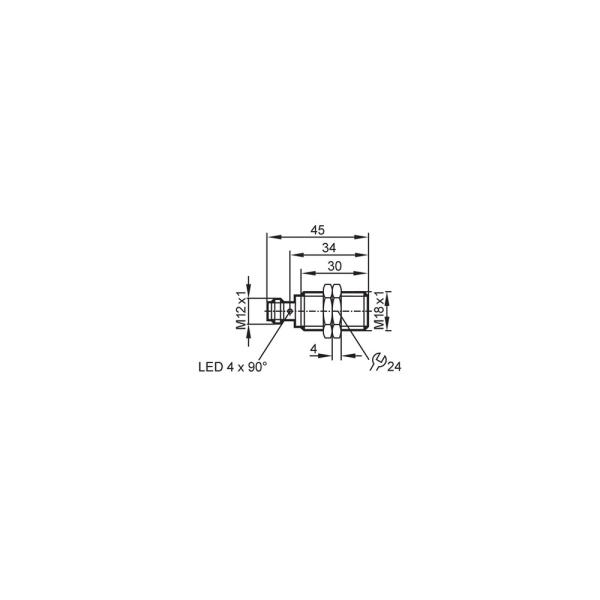

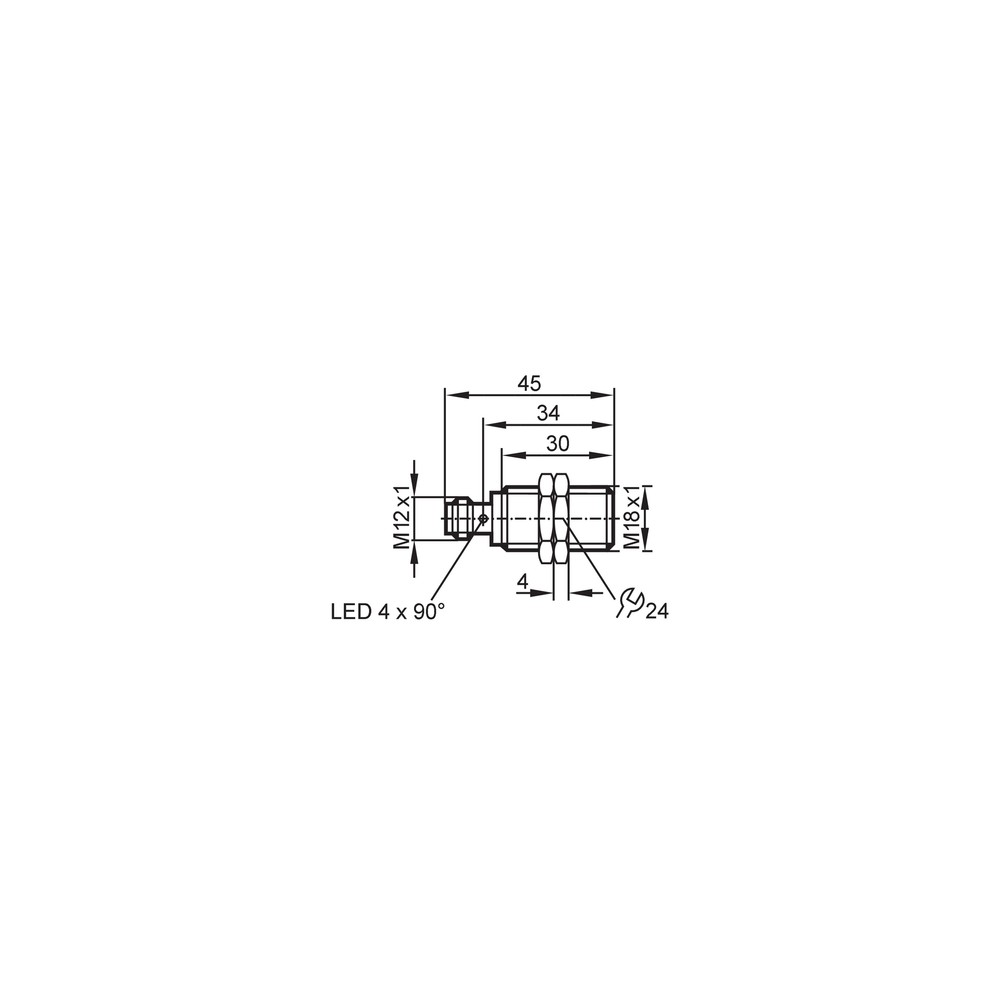

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho efetiva.	Meça a alimentação nos terminais, confira a ligação conforme o datasheet e verifique a posição e o material do alvo em relação à distância de trabalho.
A entrada do controlador não reconhece o sinal de saída.	Entrada incompatível com PNP normalmente aberto ou ligação elétrica/pinagem incorreta.	Confirme o tipo de entrada do controlador e compare a pinagem da conexão M12 com o diagrama do datasheet.
A comutação ocorre a uma distância menor do que a esperada.	Material do alvo com fator de correção inferior ao do aço ou distância de instalação acima da distância de trabalho indicada.	Identifique o material do alvo, aplique o fator de correção especificado na ficha e meça a distância entre a face ativa e o alvo.
O estado de saída fica instável ou o sensor deixa de operar sob carga.	Corrente da carga acima do limite constante da saída ou curto-circuito na ligação.	Verifique a corrente da carga, que não deve exceder 100 mA, e inspecione a cablagem quanto a curto-circuito e danos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGS236 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGS236 e para que tipo de instalação serve?

É um sensor indutivo com saída DC PNP normalmente aberta, destinado a detectar alvos metálicos em aplicações industriais e de automação. A instalação mecânica é embutida, com rosca M18 x 1.

Que conexão elétrica e alimentação esse sensor usa?

Ele usa conexão M12 codificação A com 3 contatos e opera com alimentação de 10...30 V DC. Consulte o datasheet para confirmar a atribuição dos pinos.

O que acompanha o sensor?

A ficha informa que acompanham o produto 2 porcas de fixação. A embalagem está especificada como 1 peça.

Posso usar o IGS236 com uma entrada NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada NPN ou normalmente fechada, confirme um sensor com a função elétrica exigida pelo circuito.

Ele serve para detectar alvos de alumínio ou cobre?

A ficha inclui fatores de correção para alumínio (0,4) e cobre (0,3), portanto a distância deve ser avaliada considerando o material. Não presuma que esses alvos serão detectados a 8 mm; valide a distância na aplicação.

O sensor está alimentado, mas não detecta o alvo; o que devo verificar?

Verifique se a alimentação está entre 10 e 30 V DC, se a ligação está correta e se o alvo está dentro da distância de trabalho. Considere também o fator de correção correspondente ao material do alvo.

O controlador não reconhece a saída; preciso trocar o sensor?

Antes de trocar, confirme se a entrada aceita PNP normalmente aberto e verifique a pinagem M12 conforme o datasheet. Uma incompatibilidade de tipo de entrada ou ligação pode causar esse sintoma.

Devo comprar um conjunto ou o sensor avulso?

O produto está listado como 1 peça por embalagem e inclui 2 porcas de fixação. A ficha não indica um kit adicional nem componentes elétricos avulsos.

Como escolher entre este sensor e outro modelo indutivo?

Escolha o IGS236 quando a instalação exigir PNP normalmente aberto, montagem embutida M18 x 1 e alcance nominal de 8 mm. Se o circuito exigir outra saída, função elétrica ou alcance, compare esses requisitos com a ficha do modelo alternativo.

Como evitar erro na montagem e na ligação?

Confirme previamente a rosca e o espaço de instalação, consulte o desenho dimensional e siga a pinagem do datasheet antes de conectar a alimentação. Após a instalação, verifique a comutação pelos LEDs amarelos.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo, sem contato mecânico com o alvo.

PNP

Tipo de saída de comutação DC especificado para o sensor; deve corresponder à entrada do circuito conectado.

Normalmente aberto

Função de saída especificada como normalmente aberta; o comportamento de comutação deve ser considerado ao integrar o sensor ao controlador.

Montagem embutida

Configuração de instalação indicada para o sensor; a montagem deve seguir as condições mecânicas do fabricante.

Fator de correção

Coeficiente indicado por material do alvo para avaliar a distância de detecção em relação às condições de referência.
