Sensor Indutivo IFM IGS233 M18 PNP 12mm

Pré-visualizar: IGS233 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 12mm

IGS233 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 12mm

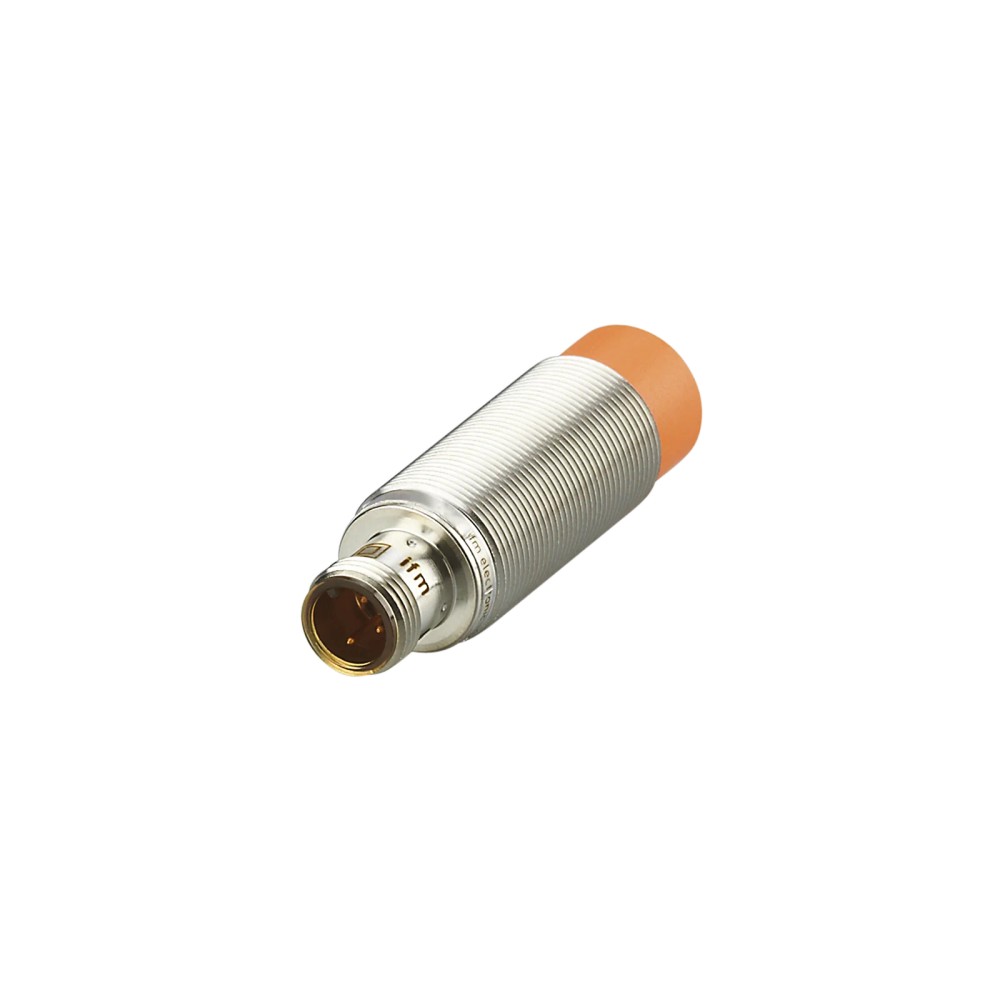

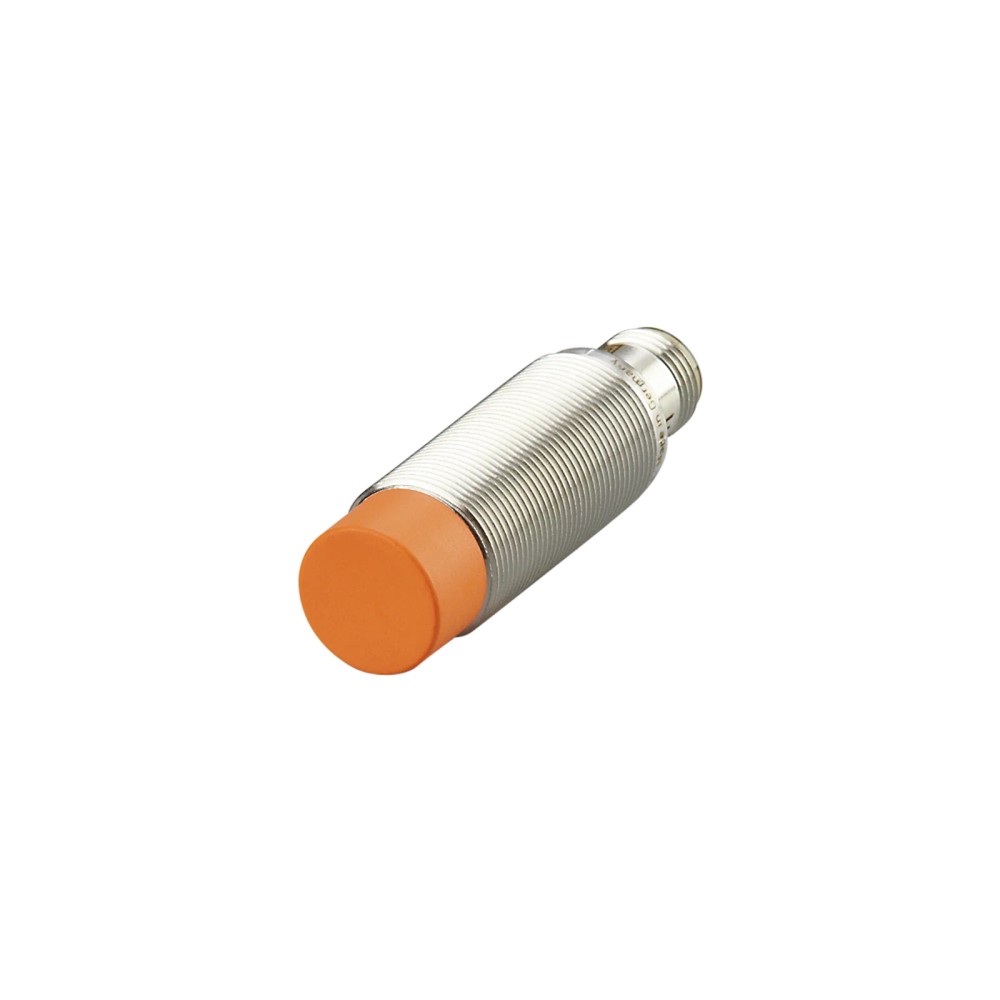

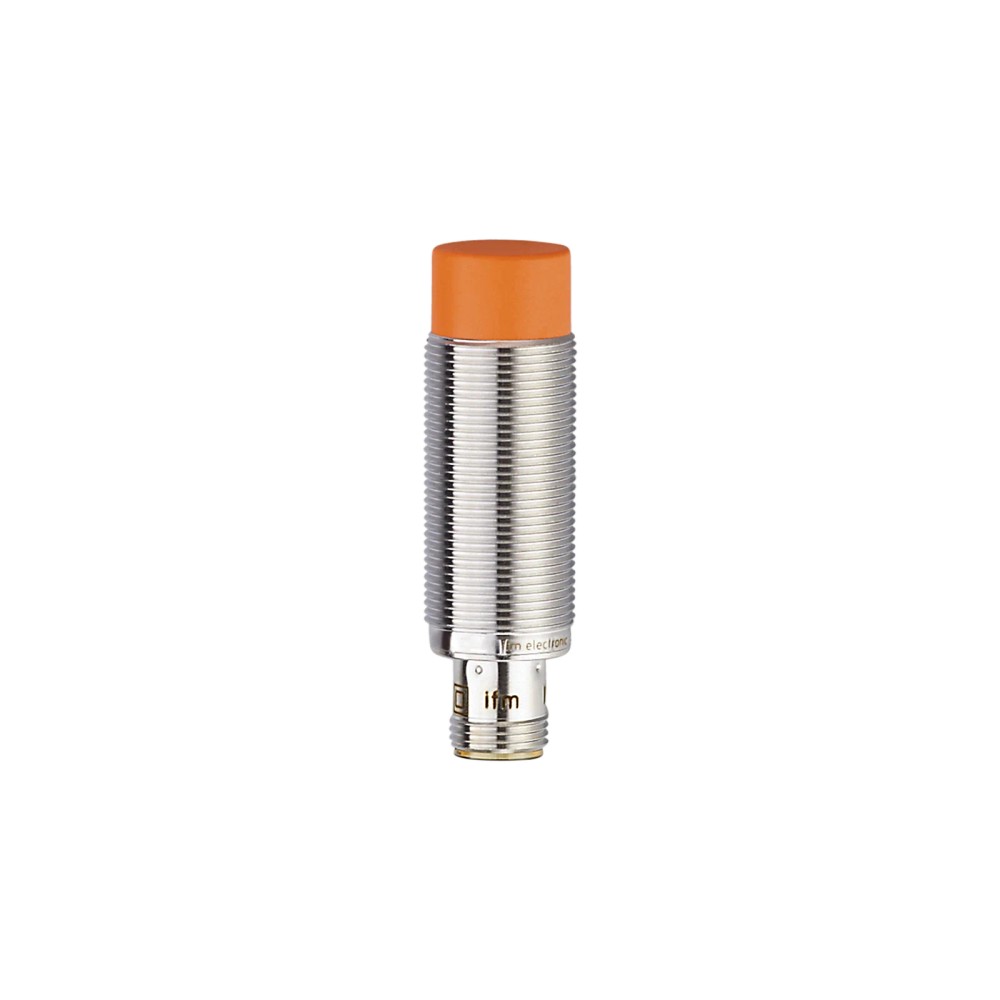

Imagem meramente ilustrativa

R$ 673,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS233
EAN: 4021179271561
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IGS233 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 12mm"

Destaques do Produto

Tecnologia

Indutiva

Tipo de saída

PNP normalmente aberta

Alcance nominal

12 mm, montagem não embutida

Alimentação

10...30 V DC

Conexão

M12, 3 contatos

Frequência de comutação

300 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGS233, M18 x 1, PNP, normalmente aberto, alcance de 12 mm

O IFM IGS233 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance de detecção de 12 mm e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 30 V DC e tem frequência de comutação de 300 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	12 mm; não embutido
Tensão de operação	10...30 V DC
Frequência de comutação	300 Hz
Conexão elétrica	1 x M12, codificação A, 3 contatos
Dimensões	M18 x 1; comprimento de 60 mm
Temperatura ambiente	-40...85 °C
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Proteção elétrica	Contra curto-circuito, sobrecarga e inversão de polaridade

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, respeitando o alcance e as condições elétricas especificados.
Aplicações móveis e ambientes com fluidos refrigerantes e lubrificantes, conforme a descrição do fabricante.
Instalações que utilizem entrada compatível com sinal PNP normalmente aberto e alimentação de 10...30 V DC.

⚠ Considere outro se precisa de:

Não selecione quando a entrada do controlador exigir saída NPN; a saída deste sensor é PNP.
Não selecione para alimentação fora da faixa de 10...30 V DC.
Não conte com detecção indutiva de materiais não metálicos como se fossem alvos metálicos; a ficha não especifica detecção desses materiais.

APLICAÇÕES E USO

Aplicação comprovada: detecção indutiva em aplicações industriais e de automação, de acordo com a descrição do produto.
Aplicação comprovada: uso em aplicações móveis e em ambientes com fluidos refrigerantes e lubrificantes, conforme a ficha.
Condição de instalação: sensor não embutido; considere a distância de trabalho indicada e os fatores de correção para os materiais listados.
Limitação: a ficha não especifica alcance para cada material nem detecção de alvos não metálicos; consulte o datasheet para validar o alvo e a geometria da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGS233, M18 x 1, PNP, normalmente aberto, alcance de 12 mm, verifique estes pontos:

Escolha o IGS233 quando

A aplicação exigir sensor indutivo não embutido, saída PNP normalmente aberta, alcance nominal de 12 mm, alimentação de 10...30 V DC e conexão elétrica M12 de 3 contatos.

Verifique outra configuração quando

A entrada do sistema exigir NPN ou outra função de saída, a alimentação estiver fora de 10...30 V DC, ou a instalação exigir alcance, montagem ou conexão diferentes dos informados. Confirme a compatibilidade da entrada e do cabeamento no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Nome do produto	Sensor Indutivo IFM IGS233	Identificação do modelo; part number IGS233.
Marca	IFM	Marca informada no anúncio.
Tipo de produto	Sensor indutivo	Tecnologia de detecção declarada.
Aplicação indicada	Aplicações industriais e móveis; aplicações com fluidos refrigerantes e lubrificantes	Aplicações descritas na ficha do produto.
Característica especial	Alcance aumentado; contatos banhados a ouro	Características registradas na ficha do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de operação declarada.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite especificado para a saída de comutação DC; não exceder.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B	Condições e padrões EMC registrados na ficha.

Saídas e conexão elétrica
Função elétrica	PNP	Tipo de saída de comutação.
Configuração da saída	Normalmente aberta	Estado funcional declarado.
Frequência de comutação DC	300 Hz	Frequência de comutação especificada.
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Interface de conexão especificada; consultar datasheet para pinagem.

Detecção e desvios
Alcance de detecção	12 mm	Alcance nominal informado.
Distância real de comutação Sr	12 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...9,72 mm	Faixa indicada na ficha.
Tipo de montagem	Não embutido	Condição de instalação declarada.
Alcance aumentado	Sim	Característica declarada na ficha.
Histerese	3...15 % de Sr	Faixa de histerese relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção declarados para os materiais indicados.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente informada.
Grau de proteção IP	IP65, IP66, IP67, IP68 e IP69K	Graus de proteção declarados; condições de aplicação devem seguir a documentação do fabricante.
Temperatura ambiente certificada UL	-25...70 °C	Faixa informada especificamente para o certificado UL.
UL Enclosure type	Type 1	Classificação UL registrada na ficha.
Número do arquivo UL	E174191	Identificação de arquivo UL informada.
Número de aprovação UL	A001	Identificação de aprovação registrada na ficha.
Fontes de alimentação UL	Limited Voltage/Current	Classificação informada para fontes de alimentação UL.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Ensaio ambiental declarado.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições do ensaio registradas na ficha.

Resistência mecânica
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão de montagem roscada.
Comprimento	60 mm	Comprimento indicado para o invólucro.
Material do invólucro	Latão revestido com bronze branco	Material declarado para o invólucro.
Material da face ativa	PBT laranja	Material declarado para a face ativa.
Material da janela de LEDs	PEI	Material declarado para a janela dos LEDs.
Material das porcas de fixação	Latão revestido com bronze branco	Material declarado para as porcas.
Peso	50 g	Peso informado no dataset do produto.
Acessórios incluídos	2 porcas de fixação	Conteúdo incluído conforme ficha.

Indicadores e dados adicionais
Indicador de estado	4 LEDs amarelos para status de chaveamento	Indicação visual descrita na ficha.
MTTF	1134 anos	Valor MTTF informado; não representa prazo de garantia ou vida útil assegurada.
Software embarcado	Não	Ficha indica que não há software embarcado incluído.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha descreve uma saída discreta PNP normalmente aberta.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, com 3 contatos; saída PNP normalmente aberta. Tensão de operação de 10...30 V DC. A compatibilidade depende de a entrada do equipamento aceitar sinal PNP e da pinagem indicada no datasheet.

Processo Invólucro roscado M18 x 1, comprimento de 60 mm; montagem não embutida. Não há conexão de processo para fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com PNP normalmente aberto e alimentação de 10...30 V DC	✓	Corresponde ao tipo de saída e à faixa de tensão informados para o sensor; confirme a pinagem no datasheet.
Entrada que exige saída NPN	✗	A saída especificada para o IGS233 é PNP.
Montagem mecânica roscada M18 x 1, não embutida	✓	A rosca e o tipo de montagem correspondem às especificações do produto; respeite o espaço de instalação e a geometria da aplicação.
Alimentação abaixo de 10 V DC ou acima de 30 V DC	✗	A tensão indicada para operação é de 10...30 V DC.
Comunicação por protocolo digital	✗	A ficha informa saída discreta PNP, mas não especifica protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGS233, M18 x 1, PNP, normalmente aberto, alcance de 12 mm

Confirme que a alimentação disponível está dentro de 10...30 V DC e que a entrada do controlador aceita saída PNP normalmente aberta.
Verifique espaço, rosca M18 x 1 e requisito de montagem não embutida na posição de instalação.
Instale o sensor usando as duas porcas de fixação incluídas, sem aplicar torque não especificado na ficha; consulte o fabricante para o valor de aperto.
Conecte o cabo ou conector M12 de codificação A conforme a pinagem do datasheet; não deduza a função dos contatos sem consultá-la.
Após energizar, verifique a indicação de status de chaveamento pelos LEDs amarelos e confirme a resposta da entrada do controlador.
Valide a distância de detecção na aplicação real, considerando o material do alvo e os fatores de correção informados pelo fabricante.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta, entrada incompatível com PNP ou alvo fora da distância efetiva.	Meça a alimentação nos terminais, confira a ligação e a compatibilidade PNP da entrada e teste a detecção respeitando a distância de trabalho e o material do alvo.
O sensor detecta a uma distância menor que a esperada.	Material do alvo com fator de correção inferior ao do aço ou montagem/distância fora das condições indicadas.	Identifique o material do alvo, consulte o fator de correção correspondente e meça a distância real de comutação na instalação.
A saída permanece ativa ou apresenta comutação irregular.	Curto-circuito, sobrecarga na saída, ligação incorreta ou carga acima do limite de corrente especificado.	Desenergize e inspecione a ligação; verifique a carga conectada e confirme que a corrente constante da saída não excede 100 mA.
O sensor não apresenta indicação de chaveamento.	Ausência de alimentação, ligação incorreta ou condição de detecção não atingida.	Confirme a alimentação de 10...30 V DC, revise o conector M12 conforme o datasheet e aproxime um alvo compatível dentro da distância de trabalho.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IGS233 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGS233 e para que serve?

É um sensor indutivo para detectar objetos por proximidade em aplicações industriais. Sua saída é PNP normalmente aberta, com alcance nominal de 12 mm.

O que acompanha o sensor?

A ficha informa que acompanham duas porcas de fixação. A embalagem corresponde a uma peça.

Qual controlador posso usar com este sensor?

Use uma entrada que aceite sinal PNP normalmente aberto e alimentação compatível com 10...30 V DC. A pinagem deve ser confirmada no datasheet.

Ele funciona com entrada NPN ou com alimentação de 24 V AC?

A saída especificada é PNP, portanto não corresponde a uma entrada que exija NPN. A alimentação informada é 10...30 V DC, não há especificação de operação em 24 V AC.

Este sensor detecta plástico ou outros materiais não metálicos?

A ficha especifica tecnologia indutiva e não declara detecção de materiais não metálicos. Valide o tipo de alvo com o fabricante antes da seleção.

Posso instalar o IGS233 embutido em uma superfície metálica?

A montagem especificada é não embutida. Para uma instalação embutida, selecione uma configuração cuja ficha declare esse tipo de montagem.

O sensor está alimentado, mas a entrada não comuta; o que verifico?

Verifique primeiro se a tensão está entre 10 e 30 V DC, se a entrada aceita PNP e se o cabeamento M12 segue o datasheet. Confira também o alvo e a distância de detecção.

A distância de detecção ficou menor com meu alvo; o sensor está com defeito?

Não necessariamente: a ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Identifique o material e compare a distância observada com a condição de aplicação.

Devo comprar o sensor avulso ou um kit?

O anúncio identifica uma unidade por embalagem e informa duas porcas de fixação incluídas. Não há kit adicional especificado.

Como devo instalar e conferir o ponto de comutação?

Monte o sensor como não embutido, conecte o M12 conforme a pinagem do datasheet e teste a comutação com o alvo da aplicação. A ficha não informa torque de aperto; consulte o fabricante se esse valor for necessário.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída que fornece sinal positivo à entrada conectada quando comuta; deve corresponder à interface elétrica do controlador. (Ref.: saída PNP)

Normalmente aberta

Configuração de saída que comuta quando a condição de detecção é satisfeita. (Ref.: configuração da saída normalmente aberta)

Alcance de detecção

Distância nominal associada à detecção do alvo, sujeita às condições de montagem e material indicadas. (Ref.: alcance de detecção de 12 mm)

Montagem não embutida

Instalação em que o sensor não é montado nivelado/embutido na superfície de instalação. (Ref.: tipo de montagem não embutido)

Histerese

Diferença entre os pontos de acionamento e desacionamento durante aproximação e afastamento do alvo. (Ref.: 3...15 % de Sr)
