Sensor Indutivo IGS232 IFM M18 PNP 8mm

Pré-visualizar: IGS232 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm

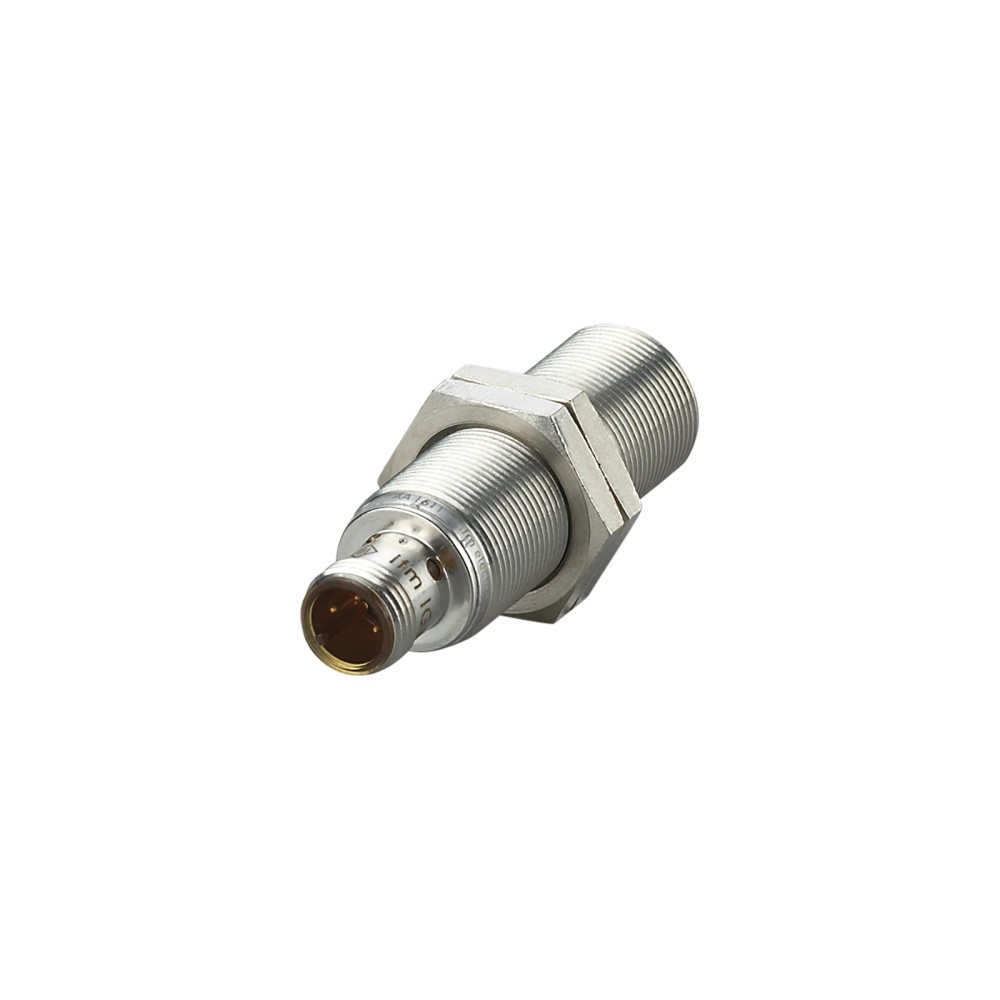

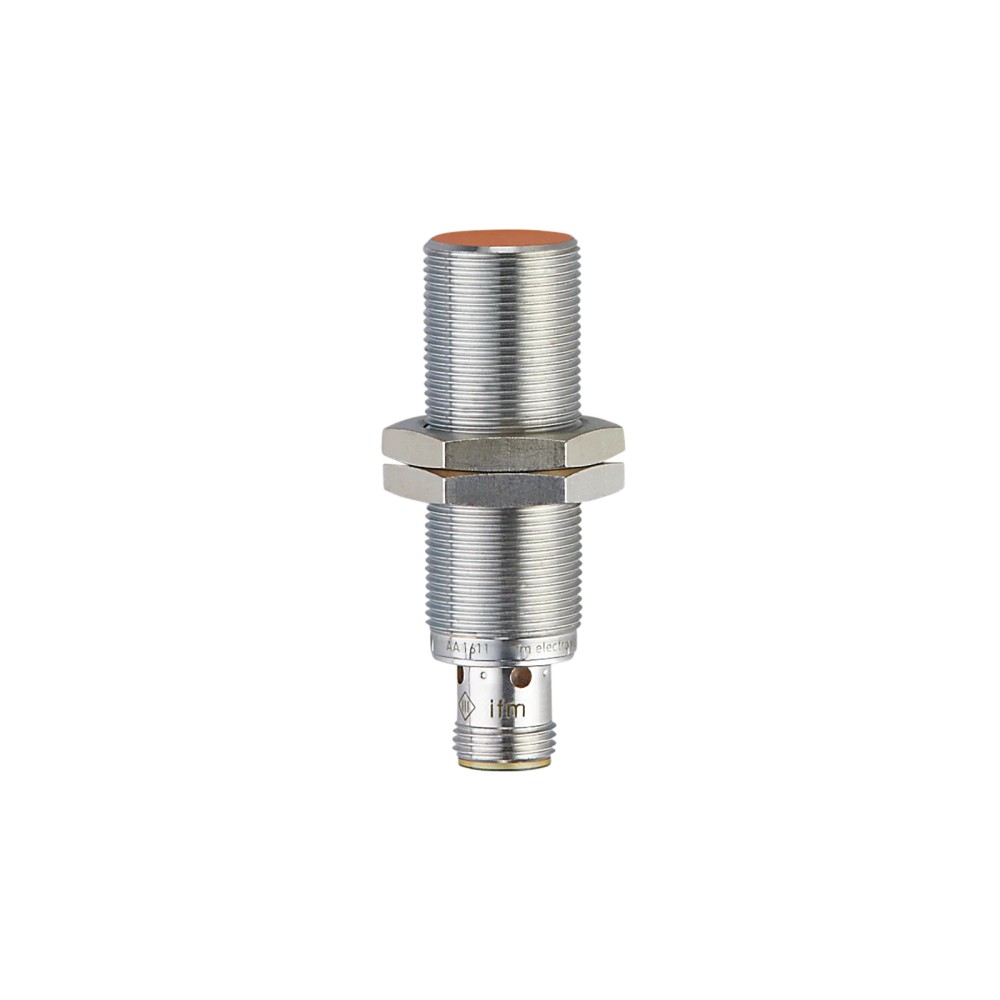

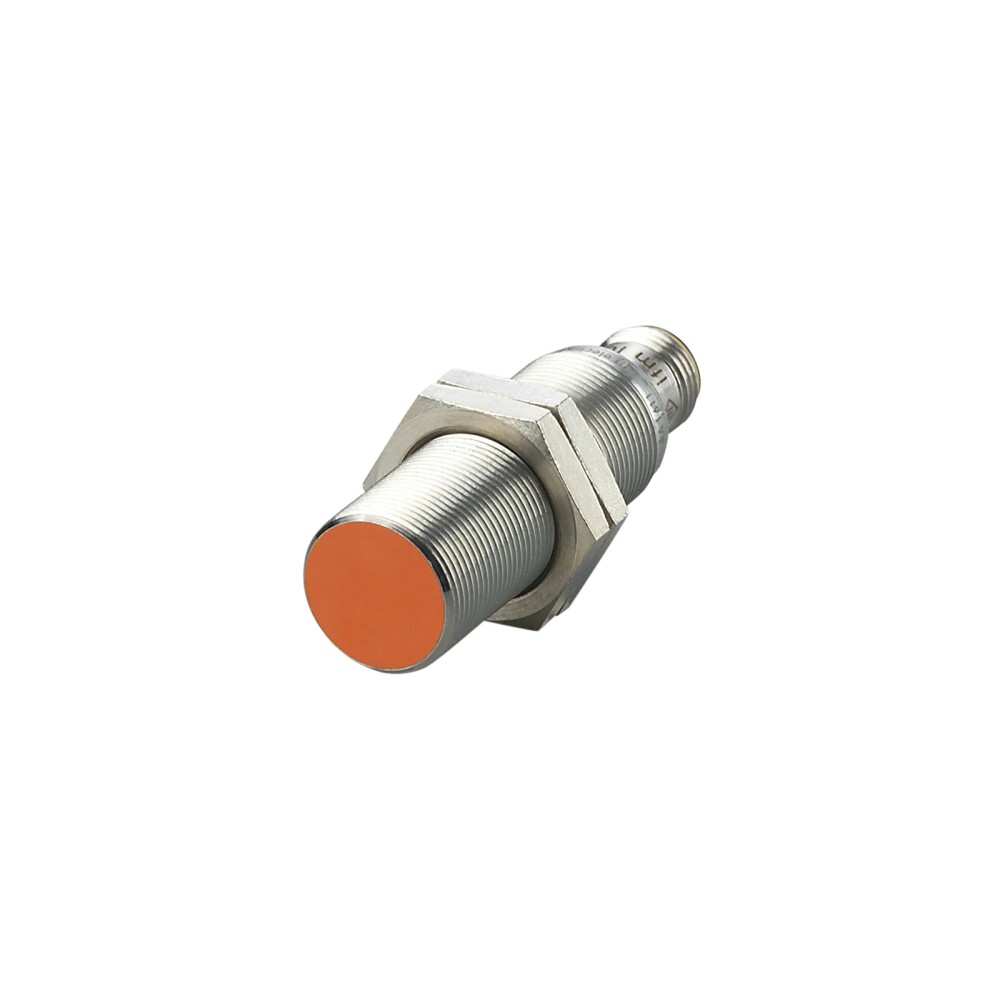

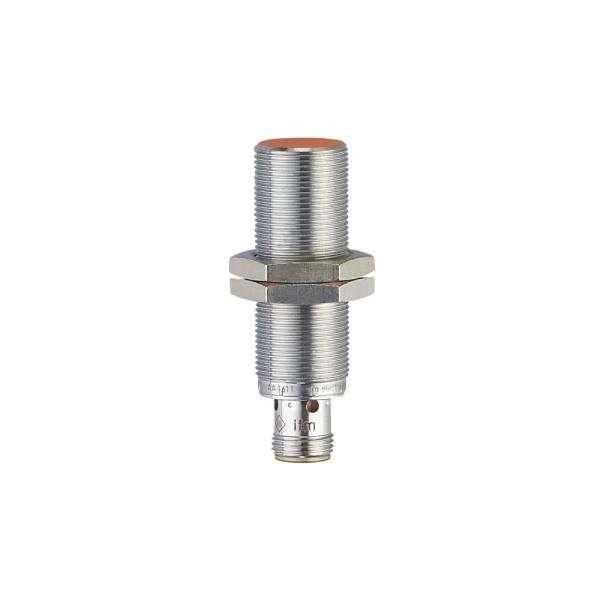

IGS232 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm

Imagem meramente ilustrativa

R$ 673,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS232
EAN: 4021179271554
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IGS232 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm"

Destaques do Produto

Alcance nominal

8 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10 a 30 V DC

Montagem

Embutida; rosca M18 x 1

Conexão

M12, 3 contatos

Comutação

400 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

A gestão logística é realizada pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGS232 IFM – Sensor Indutivo M18 PNP, alcance de detecção de 8 mm

O IGS232 é um sensor indutivo cilíndrico roscado para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e montagem embutida. A conexão elétrica é M12, e a faixa de tensão de operação é de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGS232
Tipo	Sensor indutivo cilíndrico roscado
Rosca e comprimento	M18 x 1; 60 mm
Alcance de detecção	8 mm; montagem embutida
Saída	PNP, normalmente aberta
Tensão de operação	10 a 30 V DC
Conexão elétrica	M12, 3 contatos
Frequência de comutação	400 Hz
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação industrial, respeitando o alcance e as condições elétricas especificados.
Aplicações industriais móveis e ambientes com fluidos refrigerantes ou lubrificantes, conforme a aplicação indicada na ficha do fabricante.
Instalações que aceitem sensor embutido de rosca M18 x 1, saída PNP normalmente aberta e alimentação de 10 a 30 V DC.

⚠ Considere outro se precisa de:

Não selecionar se o controlador exigir saída NPN, saída normalmente fechada ou alimentação fora da faixa de 10 a 30 V DC; essas configurações não correspondem às especificações informadas.
Não considerar o alcance de 8 mm como distância garantida para qualquer metal: a ficha informa fatores de correção diferentes por material.

APLICAÇÕES E USO

Aplicação comprovada na ficha: automação industrial, incluindo aplicações industriais móveis e ambientes com fluidos refrigerantes e lubrificantes; verificar a instalação e as condições do ambiente.
Possibilidade de uso: detecção de presença ou posição de alvos metálicos em máquinas e sistemas automatizados, desde que o material, a distância, a frequência de comutação e a interface elétrica sejam compatíveis.
A ficha informa faixa de temperatura ambiente de -40 a 85 °C; para a condição associada à certificação UL, informa -25 a 70 °C.
O alcance efetivo depende do material do alvo; use os fatores de correção indicados pelo fabricante em relação ao valor de referência.

COMO ESCOLHER

Antes de comprar o IGS232 IFM – Sensor Indutivo M18 PNP, alcance de detecção de 8 mm, verifique estes pontos:

Escolha o IGS232 quando

A aplicação exigir detecção indutiva com montagem embutida, formato M18 x 1, alcance nominal de 8 mm, saída PNP normalmente aberta e alimentação de 10 a 30 V DC.

Avalie outra configuração quando

O circuito de controle exigir outro tipo de saída, uma função normalmente fechada, alimentação fora da faixa especificada ou uma conexão elétrica diferente. Confirme também o fator de correção do material-alvo e a distância de trabalho necessária.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Modelo / SKU / Part Number	IGS232	Identificação do produto.
GTIN	4021179271554	Identificador comercial informado na ficha.
Marca	ifm / ifm electronic	Fabricante indicado no anúncio e no catálogo.
Aplicação	Aplicações industriais e automação industrial; aplicações industriais móveis e com fluidos refrigerantes e lubrificantes	Aplicações descritas na ficha; avaliar as condições específicas da instalação.
Característica especial	Alcance aumentado; contatos banhados a ouro	Características indicadas pelo fabricante.

Detecção
Princípio / tipo	Indutivo	Detecção de objetos metálicos por princípio indutivo.
Alcance de detecção	8 mm	Valor nominal indicado pelo fabricante.
Montagem de detecção	Embutido	Configuração de montagem informada na ficha.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação declarado pelo fabricante.
Distância de trabalho	0 a 6,48 mm	Faixa informada na ficha.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material indicados pelo fabricante; considerar ao estimar o alcance efetivo.
Histerese	3 a 15 % de Sr	Valor percentual relativo à distância real de comutação Sr.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação declarada em relação a Sr.

Dados elétricos e alimentação
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10 a 30 V DC	Faixa de operação informada pelo fabricante.
Consumo de corrente	< 10 mA	Consumo indicado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Fontes de alimentação	Limited Voltage/Current	Descrição indicada na ficha do produto.
Proteção contra inversão de polaridade	Sim	Proteção especificada pelo fabricante.

Saída e comutação
Tipo de saída / função elétrica	PNP	Tipo de saída especificado.
Função de saída	Normalmente aberta	Estado funcional indicado na ficha.
Número de fios	3	Quantidade de fios indicada nos dados do anúncio.
Frequência de comutação DC	400 Hz	Frequência máxima declarada para comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite informado pelo fabricante para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Proteção contra curto-circuito	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.

Conexões e interface
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Configuração do conector indicada pelo fabricante.
Protocolo de comunicação	Não informado	A ficha especifica saída de comutação; não declara protocolo digital.

Condições ambientais e proteção
Temperatura ambiente	-40 a 85 °C	Faixa ambiental declarada para o produto.
Temperatura ambiente com certificação UL	-25 a 70 °C	Faixa informada especificamente para o certificado UL.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Classes declaradas na ficha; a proteção depende da instalação correta.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio informada pelo fabricante.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condição de ensaio informada pelo fabricante.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g, 10 a 3.000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos	Condição de ensaio declarada.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C, TB = 85 °C, t1 = 30 min, t2 < 10 s, 50 ciclos	Condição de ensaio informada pelo fabricante.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas de compatibilidade eletromagnética declarados na ficha.

Construção e dados mecânicos
Formato	Cilíndrico roscado	Forma construtiva indicada no anúncio.
Dimensões	M18 x 1; comprimento 60 mm	Dimensão informada pelo fabricante.
Tipo de montagem	Roscado com porcas de fixação; embutido	Configuração mecânica declarada.
Material do invólucro	Latão revestido com bronze branco	Material indicado na ficha.
Material da face ativa	PBT laranja	Material indicado na ficha.
Material da janela dos LEDs	PEI	Material indicado na ficha.
Material das porcas de fixação	Latão revestido com bronze branco	Material indicado na ficha.
Cor da face sensora	Laranja	Informação de identificação visual do produto.
Peso	48,3 g	Peso informado no catálogo.
Material incluído	2 porcas de fixação	Acessórios listados como incluídos na ficha.

Displays e elementos de operação
Indicador de estado	4 LEDs amarelos de status de chaveamento	Elementos de indicação informados pelo fabricante.

Conformidade e outros dados
Número de arquivo UL	E174191	Identificação de arquivo UL informada na ficha.
Número de aprovação UL	A001	Identificação indicada pelo fabricante.
MTTF	1134 anos	Valor declarado no catálogo; não representa garantia nem vida útil assegurada.
Software embedded	Não incluído	Informação declarada na ficha.
NCM	8536.50.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; o produto opera por saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, 1 conector, codificação A, 3 contatos dourados. Saída PNP normalmente aberta; alimentação de 10 a 30 V DC. Verifique a pinagem no datasheet do fabricante antes de conectar.

Processo Não possui conexão de processo para fluido. A instalação mecânica é por rosca M18 x 1, com montagem embutida e duas porcas de fixação incluídas.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador compatível com sinal PNP e alimentação de 10 a 30 V DC	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10 a 30 V DC; confirme os requisitos da entrada do controlador.
Entrada que exige saída NPN ou contato normalmente fechado	✗	A saída informada é PNP normalmente aberta.
Instalação com conexão elétrica M12 compatível com conector de 3 contatos	✓	O produto possui conexão M12 com 3 contatos; a compatibilidade depende também da pinagem e do cabo utilizados.
Detecção de alvo metálico a distância que requer consideração do material	✓	O alcance nominal é 8 mm, mas a ficha apresenta fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre.
Aplicação que exige protocolo IO-Link ou outro protocolo digital especificado	✗	Não há protocolo digital informado para este produto; a ficha especifica saída de comutação PNP.

INSTALAÇÃO

Como instalar o IGS232 IFM – Sensor Indutivo M18 PNP, alcance de detecção de 8 mm

Confirme que a aplicação requer sensor indutivo embutido, rosca M18 x 1 e saída PNP normalmente aberta.
Verifique a distância entre a face sensora e o alvo considerando a distância de trabalho e o fator de correção do material.
Instale o sensor no alojamento roscado e fixe-o com as porcas fornecidas, respeitando o arranjo de montagem embutida.
Confira a compatibilidade elétrica da alimentação de 10 a 30 V DC e da entrada que receberá o sinal PNP.
Conecte o cabo ou conector M12 compatível; consulte o datasheet para confirmar a pinagem antes de energizar.
Energize o circuito e verifique a indicação dos LEDs de status e a comutação da saída durante a aproximação do alvo.

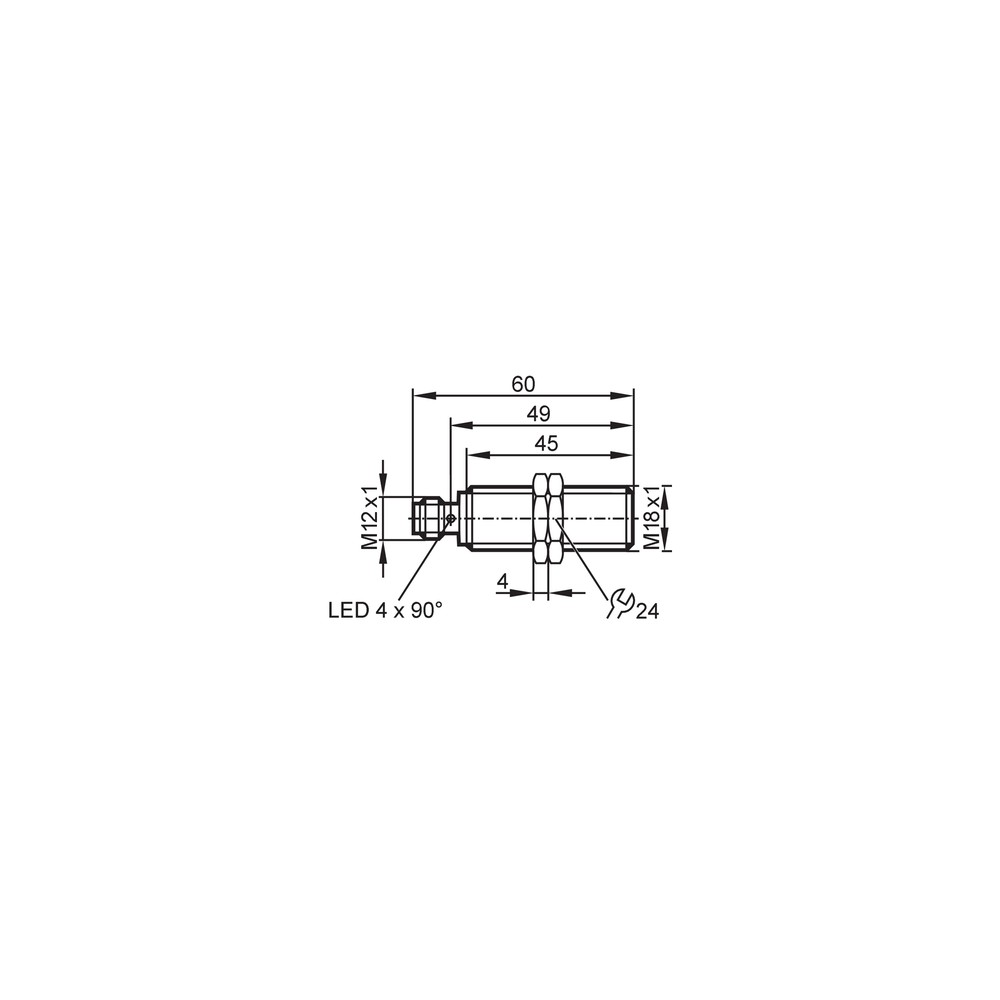

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação ou interface incompatível, distância superior à faixa efetiva, ou alvo com fator de correção que reduz o alcance.	Meça a alimentação no sensor, confira se a entrada aceita PNP e verifique a distância e o material do alvo conforme o datasheet.
A saída comuta, mas o controlador interpreta o sinal de forma incorreta.	A entrada pode exigir NPN ou uma função diferente da saída PNP normalmente aberta do sensor.	Confirme o tipo de entrada do controlador e compare com a função de saída especificada para o IGS232.
O sensor apresenta comutação instável ou ocorre em posição diferente da esperada.	Distância de instalação, material do alvo ou variação do ponto de comutação fora do previsto.	Verifique o posicionamento, a distância ao alvo e os fatores de correção do material; compare os valores com o datasheet.
Não há indicação de status após a energização.	Alimentação ausente ou fora da faixa de operação, conexão incorreta ou falha no circuito externo.	Verifique a alimentação de 10 a 30 V DC, a conexão M12 e a pinagem indicada na documentação antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGS232 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGS232 e para que serve?

É um sensor indutivo da ifm para detectar objetos metálicos sem contato em aplicações de automação industrial. Tem saída PNP normalmente aberta e montagem embutida.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. Não informa cabo ou conector como item incluído.

Posso ligar o IGS232 em uma entrada NPN ou normalmente fechada?

Não é a configuração especificada: o IGS232 tem saída PNP normalmente aberta. Confirme os requisitos da entrada do controlador antes da instalação.

Ele serve para detectar qualquer material a 8 mm?

Não se deve considerar 8 mm como alcance igual para todos os metais. A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

O sensor está alimentado, mas não detecta o alvo. O que verifico antes de trocar?

Verifique se a alimentação está entre 10 e 30 V DC e se o alvo está dentro da distância de trabalho. Confira também o material do alvo e seu fator de correção.

O sensor detecta, mas o CLP não muda de estado. Qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP do sensor e a entrada do controlador. Confirme o tipo de entrada, a fiação e a pinagem M12 indicada no datasheet.

Quando devo escolher o IGS232 em vez de outro sensor indutivo?

Escolha-o quando forem necessários montagem embutida M18 x 1, saída PNP normalmente aberta, alimentação de 10 a 30 V DC e alcance nominal de 8 mm. Se a aplicação exigir outra saída ou faixa de alimentação, selecione uma versão compatível.

O IGS232 vem em kit com cabo ou conector?

A ficha identifica duas porcas de fixação como incluídas, mas não lista cabo ou conector como parte do conteúdo. Verifique separadamente o componente de conexão necessário para a instalação.

Que cuidados devo ter ao instalar o sensor?

Use a montagem embutida M18 x 1 e considere a distância efetiva conforme o material do alvo. Antes de energizar, confira a pinagem M12 e a compatibilidade elétrica no datasheet.

O que significa a indicação dos LEDs no sensor?

A ficha informa quatro LEDs amarelos para indicação do status de chaveamento. Use-os para observar a comutação durante o teste de instalação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos metálicos por princípio indutivo. (Ref.: tipo de produto: sensor indutivo.)

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada do equipamento conectado. (Ref.: função elétrica: PNP.)

Montagem embutida

Configuração de instalação indicada para o sensor, relevante para o posicionamento mecânico. (Ref.: tipo de montagem: embutido.)

Histerese

Diferença entre os pontos de comutação e liberação, expressa como percentual de Sr. (Ref.: histerese: 3 a 15 % de Sr.)

Fator de correção

Fator associado ao material do alvo para considerar a variação do alcance em relação ao valor de referência. (Ref.: aço 1; aço inoxidável 0,7; latão 0,5; alumínio 0,4; cobre 0,3.)
