Sensor Indutivo IFM IGS212 M18 PNP 8mm

Pré-visualizar: IGS212 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm M12

IGS212 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm M12

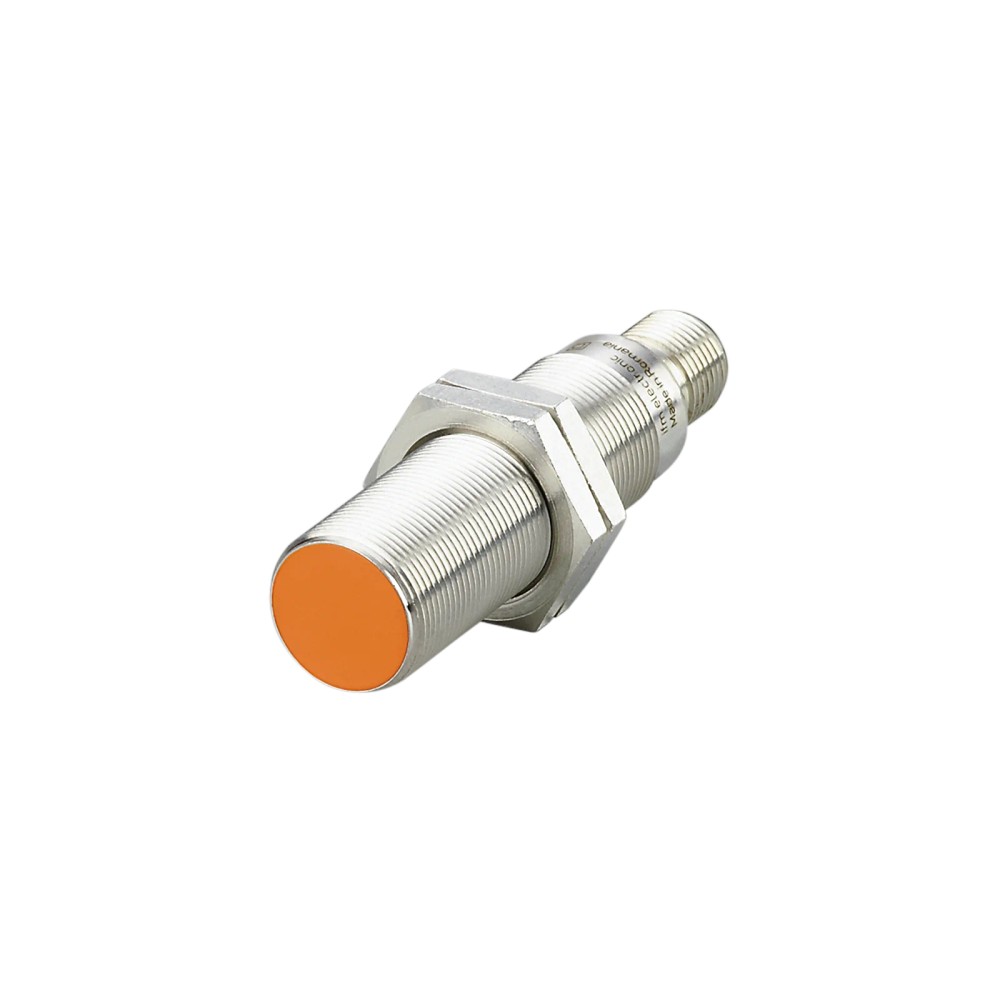

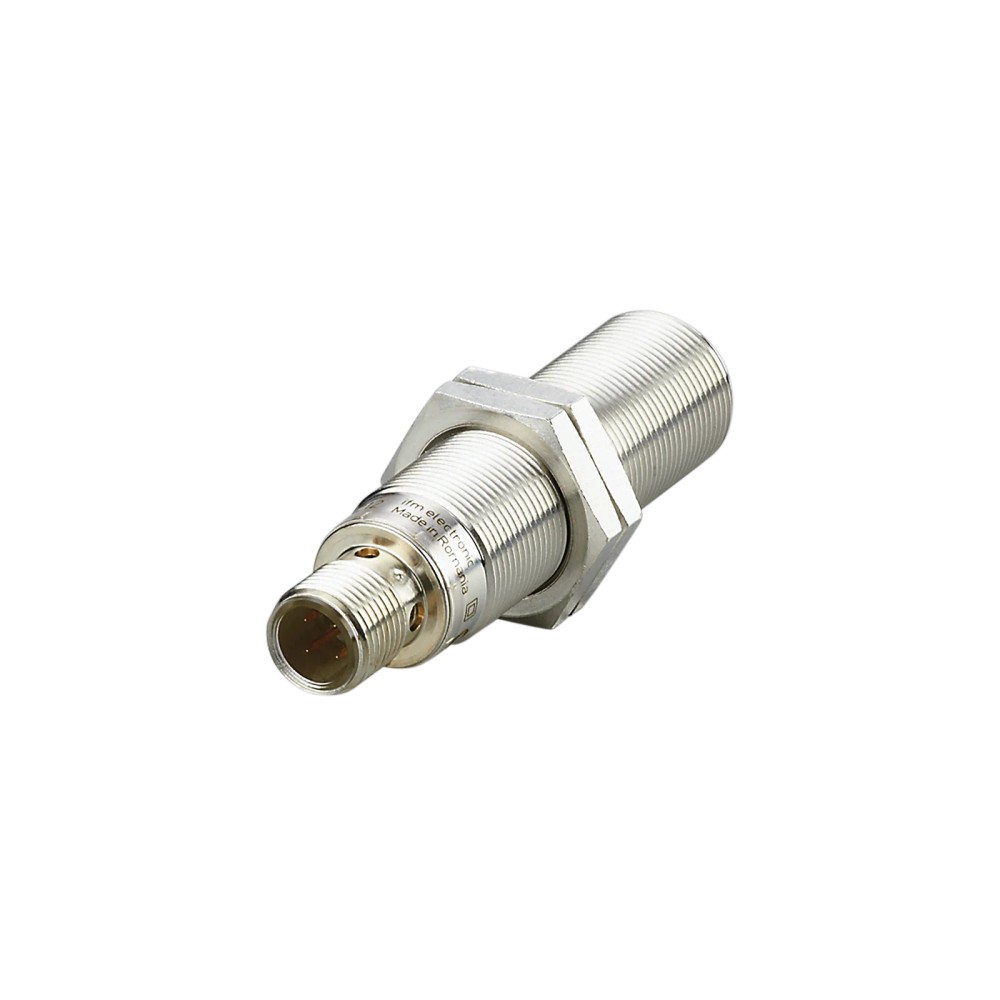

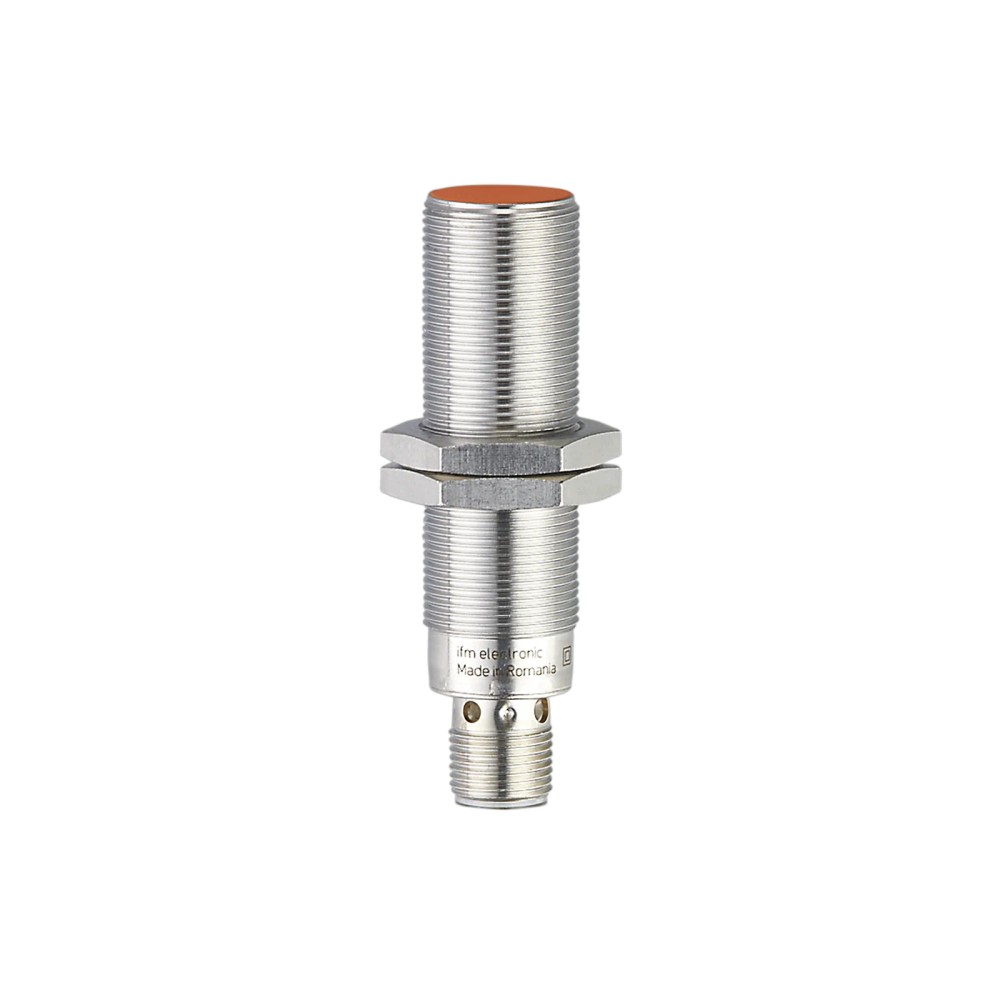

Imagem meramente ilustrativa

R$ 625,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS212
EAN: 4021179102131
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "IGS212 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm M12"

Destaques do Produto

Tecnologia

Sensor indutivo

Saída de comutação

PNP normalmente aberta

Alcance nominal

8 mm, embutido

Conexão

M12, 3 contatos

Alimentação

10 a 30 V DC

Montagem

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IGS212, M18 x 1, PNP, alcance de detecção de 8 mm, conexão M12

O ifm IGS212 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance de detecção nominal de 8 mm e conexão elétrica M12 de 3 contatos. Seu invólucro M18 x 1 permite montagem embutida; opera com alimentação de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	8 mm, montagem embutida
Rosca do invólucro	M18 x 1
Comprimento	70 mm
Conexão elétrica	M12, 3 contatos
Alimentação	10 a 30 V DC
Grau de proteção	IP 67
Temperatura ambiente	-25 a 70 °C
Frequência de comutação	400 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial que necessitem detectar objetos metálicos sem contato, com saída PNP normalmente aberta.
Instalações com espaço para corpo roscado M18 x 1 e montagem embutida, respeitando o alcance nominal de 8 mm.
Sistemas com alimentação DC entre 10 e 30 V e entrada compatível com sinal PNP.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do sistema exigir saída NPN ou contato normalmente fechado; o modelo informado é PNP normalmente aberto.
Não selecionar se a aplicação exigir alcance nominal superior a 8 mm ou frequência acima de 400 Hz.
Não aplicar fora da faixa de temperatura ambiente de -25 a 70 °C nem exceder as condições de conexão e instalação indicadas pelo fabricante.

APLICAÇÕES E USO

Aplicação explicitamente indicada: automação industrial. O sensor pode ser considerado para detecção indutiva de objetos metálicos quando a interface de controle aceitar saída PNP normalmente aberta e a alimentação estiver dentro da faixa especificada.
Possibilidade de uso: detecção de presença ou posição de componentes metálicos em máquinas. Validar material do alvo e distância, pois a ficha fornece fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.
Limites de operação a observar: temperatura ambiente de -25 a 70 °C, frequência de comutação de 400 Hz e grau de proteção IP 67, conforme condições de instalação do fabricante.
A ficha não identifica uma máquina, setor ou aplicação específica; a adequação final depende da geometria do alvo, do material e da entrada elétrica do sistema.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IGS212, M18 x 1, PNP, alcance de detecção de 8 mm, conexão M12, verifique estes pontos:

Escolha o IGS212

Quando a aplicação exigir detecção indutiva, saída PNP normalmente aberta, alimentação de 10 a 30 V DC, alcance nominal de 8 mm e montagem embutida em corpo M18 x 1.

Busque outra versão

Se o circuito exigir lógica NPN, saída normalmente fechada, maior alcance ou outra forma de conexão, compare os requisitos da máquina com a ficha técnica e selecione uma versão que declare esses requisitos.

Confirme o alvo e a distância

A ficha informa fator de correção dependente do material: aço 1, aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3. Considere esses fatores ao validar a distância real de detecção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo ifm IGS212	Identificação do modelo informado no anúncio.
Fabricante	ifm	Marca indicada na ficha do produto.
SKU / part number	IGS212	Código de identificação do produto.
GTIN	4021179102131	Identificador comercial informado.
Aplicação	Aplicações industriais / automação industrial	Uso indicado nos dados do produto.
Tipo de produto	Sensor indutivo	Tecnologia de detecção declarada.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Consumo declarado pelo fabricante.
Classe de proteção	II	Classificação elétrica informada na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Corrente constante máxima da saída DC	100 mA	Limite especificado para a saída de comutação DC.

Saídas e detecção
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado de comutação declarado.
Alcance de detecção	8 mm	Alcance nominal informado; montagem embutida.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação declarado na ficha.
Distância de trabalho	0...6,48 mm	Faixa de trabalho indicada pelo fabricante.
Frequência de comutação DC	400 Hz	Frequência de comutação especificada para DC.
Histerese	3...15 % de Sr	Histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados para os materiais indicados; considerar ao estimar a distância de detecção.

Conexões e interfaces
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Tipo de conexão e características dos contatos informadas.
Quantidade de fios	3 fios	Quantidade declarada nos dados do anúncio.
Protocolo de comunicação	Não informado	A ficha consultada declara saída discreta, sem protocolo digital.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente declarada.
Certificado UL Ta	0...40 °C	Faixa Ta associada à informação UL na ficha.
Grau de proteção	IP 67	Grau de proteção informado; seguir condições de montagem e uso do fabricante.
EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-5 Surge 0,5 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Ensaios e classe de compatibilidade eletromagnética informados na ficha.
Número de aprovação UL	A001	Identificação de aprovação apresentada nos dados do produto.
Número do arquivo UL	E174191	Referência de arquivo UL informada.
Fontes de alimentação	Limited Voltage/Current	Classificação indicada nos dados do produto.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão roscada do invólucro.
Dimensões	M18 x 1 / L = 70 mm	Dimensão geral declarada.
Montagem	Embutida	Tipo de montagem informado.
Invólucro	Forma construtiva de roscas	Descrição construtiva fornecida na ficha.
Material do invólucro	Latão revestido com bronze branco	Material especificado para o invólucro.
Material da face ativa	PBT laranja	Material especificado para a face ativa.
Material da janela LED	PEI	Material especificado para a janela dos LEDs.
Material das porcas de fixação	Latão revestido com bronze branco	Material especificado para as porcas.
Peso	51,7 g	Peso informado no conjunto de atributos do produto.
Material incluído	2 porcas de fixação	Itens incluídos declarados na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Indicadores e características
Display / status de chaveamento	LED amarelo, 4 x 90°	Indicador de estado com posições indicadas na ficha.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas pelo fabricante.
Alcance aumentado	Sim	Atributo informado nos dados do produto.
MTTF	1134 anos	Valor de MTTF declarado na ficha; não representa garantia nem vida útil assegurada.
Software embarcado	Não	Informação declarada para software embedded.
NCM	8536.50.90	Código fiscal informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Saída discreta de comutação PNP; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos dourados; alimentação de 10 a 30 V DC. Saída PNP normalmente aberta, corrente constante máxima de saída de 100 mA. Confirmar a pinagem no datasheet antes da ligação.

Processo Não possui conexão de processo para fluido informada. A interface mecânica é invólucro roscado M18 x 1, com montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente aberto e alimentação DC dentro da faixa especificada	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10 a 30 V DC; verificar também os limites de corrente da entrada.
Entrada que exige sinal NPN ou contato normalmente fechado	✗	A ficha deste modelo declara PNP e saída normalmente aberta.
Conector do sistema M12 codificação A, com três contatos e ligação compatível com a pinagem do fabricante	✓	A conexão elétrica declarada é 1 x M12, codificação A, com 3 contatos.
Exigência de protocolo IO-Link ou outro protocolo de comunicação	✗	A ficha disponível especifica saída discreta e não declara protocolo de comunicação.
Detecção de materiais com diferentes fatores de correção	✓	A ficha informa fatores de correção por material; a distância efetiva deve ser validada considerando o material do alvo.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IGS212, M18 x 1, PNP, alcance de detecção de 8 mm, conexão M12

Desenergize o circuito antes de instalar ou conectar o sensor.
Confirme que a aplicação aceita saída PNP normalmente aberta e alimentação de 10 a 30 V DC.
Verifique a rosca M18 x 1, o espaço disponível e a montagem embutida prevista para o sensor.
Instale o sensor sem exceder os requisitos mecânicos definidos pelo fabricante; consulte o desenho dimensional para orientação.
Conecte o M12 de codificação A, 3 contatos, seguindo a pinagem do datasheet; não deduza a pinagem apenas pela quantidade de contatos.
Após energizar, teste a detecção com o alvo real e confirme o estado da saída e do LED indicador.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a detecção.	Incompatibilidade entre a saída PNP normalmente aberta do sensor e o tipo de entrada, alimentação incorreta ou ligação divergente da pinagem.	Meça a alimentação no conector, confirme a configuração da entrada do controlador e compare cada contato com o diagrama do datasheet.
A detecção ocorre a uma distância menor que a esperada.	Material do alvo com fator de correção inferior ao do aço ou distância de trabalho além da faixa especificada.	Identifique o material do alvo e aplique o fator de correção declarado; teste a distância com o alvo real e consulte a faixa de trabalho no datasheet.
A saída permanece ligada ou desligada sem alternar com o alvo.	Alvo fora da área de detecção, ligação incorreta ou falha no circuito de entrada/saída.	Observe o LED de estado, aproxime e afaste o alvo dentro da distância de trabalho e verifique alimentação, fiação e corrente da carga.
O sensor apresenta comutação instável na máquina.	Alvo ou montagem variando em relação ao ponto de comutação, ou interferência/condição elétrica inadequada na instalação.	Verifique a fixação e a repetibilidade da posição do alvo, confira as condições de alimentação e instalação e compare o comportamento com os parâmetros do datasheet.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IGS212 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm IGS212 e para que serve?

É um sensor indutivo para detectar objetos metálicos em aplicações industriais. Sua saída é PNP normalmente aberta.

Que tipo de conexão elétrica e alimentação ele utiliza?

Utiliza conexão M12 codificação A com 3 contatos e alimentação de 10 a 30 V DC. Confira a pinagem no datasheet antes de conectar.

O produto acompanha cabo ou conector de acoplamento?

A ficha informa 2 porcas de fixação e uma peça por embalagem; não declara cabo nem conector de acoplamento incluído.

Ele funciona com uma entrada NPN ou normalmente fechada?

Não diretamente conforme a configuração declarada: o IGS212 tem saída PNP normalmente aberta. Confirme a interface necessária no controlador antes da compra.

Posso usar esse sensor para detectar cobre ou alumínio na mesma distância do aço?

Não se deve presumir a mesma distância: a ficha apresenta fatores de correção de 0,3 para cobre e 0,4 para alumínio, contra 1 para aço. Valide a distância com o material real do alvo.

O que verificar se o sensor não comuta quando o alvo se aproxima?

Verifique primeiro alimentação, pinagem, compatibilidade da entrada PNP e distância entre sensor e alvo. O LED amarelo de estado pode ajudar a identificar se ocorre comutação no sensor.

O que pode causar detecção intermitente durante o funcionamento?

Posição variável do alvo, montagem instável ou condição elétrica de ligação podem causar esse sintoma. Confira a fixação, a distância de trabalho e o estado da saída antes de substituir o sensor.

Devo escolher o IGS212 ou uma versão com saída NPN?

Escolha o IGS212 se o circuito aceitar PNP normalmente aberta; se exigir NPN, procure uma versão cuja ficha declare essa saída. A compatibilidade elétrica deve ser confirmada com a entrada do controlador.

É vendido como kit ou com peças avulsas?

A ficha indica uma peça por embalagem e inclui 2 porcas de fixação. Não há informação de kit com cabo ou acessórios adicionais.

Como instalar e validar o sensor na máquina?

Instale no alojamento M18 x 1 respeitando a montagem embutida e conecte conforme o diagrama do fabricante. Depois teste com o alvo real e confirme a saída e o LED.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos metálicos por comutação sem contato direto. (Ref.: tipo de produto: sensor indutivo)

PNP

Tipo de saída eletrônica que fornece sinal positivo à carga quando comutada; deve corresponder à entrada do controlador. (Ref.: função elétrica: PNP)

Normalmente aberta

Configuração de saída em que a condição de comutação é acionada pela detecção conforme o comportamento definido pelo sensor. (Ref.: função de saída: normalmente aberto)

Montagem embutida

Forma de instalação indicada para o sensor, que deve ser respeitada no alojamento e na montagem. (Ref.: tipo de montagem: embutido)

Fator de correção

Coeficiente associado ao material do alvo que altera a distância de detecção em relação ao material de referência. (Ref.: fatores informados para aço, aço inoxidável, latão, alumínio e cobre)
