Sensor Indutivo ifm IGS209 - 12mm M18 PNP/NPN

Pré-visualizar: IGS209 IFM - Sensor Indutivo ifm Automação Industrial M18 12mm PNP/NPN

IGS209 IFM - Sensor Indutivo ifm Automação Industrial M18 12mm PNP/NPN

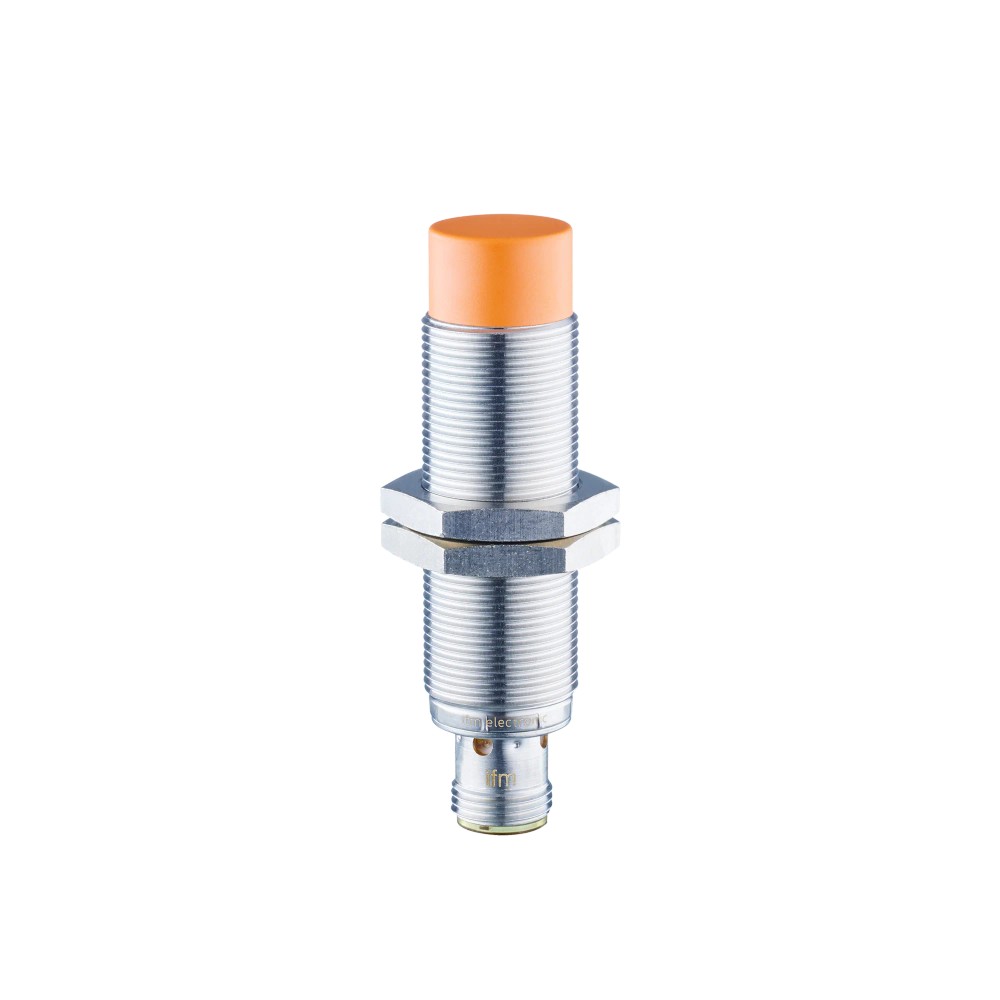

Imagem meramente ilustrativa

R$ 678,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS209
EAN: 4021179102094
NCM do produto: 85365090

Destaques do Produto Alcance nominal 12 mm...mais

Fechar menu

Saiba mais sobre: "IGS209 IFM - Sensor Indutivo ifm Automação Industrial M18 12mm PNP/NPN"

Destaques do Produto

Alcance nominal

12 mm

Tipo de montagem

Não embutida

Saída

PNP/NPN, normalmente aberta

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Frequência de comutação

300 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IGS209 M18 12 mm, PNP/NPN, normalmente aberto

O ifm IGS209 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui alcance nominal de detecção de 12 mm, saída PNP/NPN normalmente aberta e conexão elétrica M12. Seu corpo roscado M18 x 1 é especificado para montagem não embutida; a tensão de operação é de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	12 mm; montagem não embutida
Saída	PNP/NPN, normalmente aberta
Tensão de operação	10...30 V DC
Conexão elétrica	Conector M12, codificação A, 3 contatos
Frequência de comutação	300 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Dimensões	M18 x 1; comprimento 70 mm
Comprimento do cabo	Não informado; conexão por conector M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial, respeitando a montagem não embutida e as distâncias de trabalho especificadas.
Entradas de controle compatíveis com saída PNP ou NPN normalmente aberta, alimentação DC de 10...30 V e conexão M12 adequada.
Instalações em que a temperatura ambiente esteja entre -25 e 70 °C e o grau de proteção IP 67 atenda às condições de exposição.

⚠ Considere outro se precisa de:

Não selecione para montagem embutida: a ficha especifica montagem não embutida.
Não selecione se a aplicação exigir saída normalmente fechada; a função indicada é normalmente aberta.
Não conecte a uma alimentação fora de 10...30 V DC ou a uma interface que não aceite a configuração PNP/NPN do sensor.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: automação industrial, para detecção indutiva de objetos metálicos. Respeite a montagem não embutida e considere os fatores de correção de alcance especificados para aço, aço inoxidável, latão, alumínio e cobre.
Possibilidade de aplicação: leitura de presença de alvos metálicos por uma entrada discreta de controlador, desde que a entrada aceite a configuração PNP ou NPN selecionada, a saída normalmente aberta e a alimentação de 10...30 V DC. Valide a ligação no datasheet.
Em ambientes com exposição a poeira ou água, considere a classificação IP 67 e a faixa ambiente de -25...70 °C; a adequação à instalação depende também da montagem e das condições reais de uso.
A frequência de comutação especificada é 300 Hz; compare esse limite com a velocidade de detecção exigida pela máquina. A ficha não declara aplicação específica para um setor ou material-alvo particular.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IGS209 M18 12 mm, PNP/NPN, normalmente aberto, verifique estes pontos:

Escolha o IGS209 quando

A aplicação exigir detecção indutiva não embutida, alcance nominal de 12 mm, saída normalmente aberta PNP/NPN, alimentação de 10...30 V DC e conexão M12.

Busque outra configuração quando

O projeto exigir montagem embutida ou saída normalmente fechada, pois essas características não correspondem à ficha deste modelo. Para outros requisitos de alcance, velocidade ou conexão, compare os respectivos dados do fabricante antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha.
Adequação a SPS tipo 1	IEC 61131-2	Observação de adequação registrada para controladores programáveis.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Valor máximo informado para o consumo próprio.
Corrente residual máxima	0,6 mA	Valor limite especificado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Classe de proteção	II	Classificação de proteção elétrica informada.
Fontes de alimentação	Limited Voltage/Current	Classificação indicada nos dados do produto.

Saídas e comutação
Função elétrica	PNP/NPN	Configuração de saída declarada no anúncio e na ficha.
Função de saída	Normalmente aberta	Estado funcional da saída informado.
Frequência de comutação DC	300 Hz	Frequência máxima especificada para comutação DC.
Corrente de saída mínima	2 mA	Aplicável somente em operação com 2 fios.
Corrente de saída máxima constante	100 mA	Limite constante especificado para a saída de comutação DC.
Queda de tensão máxima da saída de comutação DC	2,8 V	Limite informado para a saída DC.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção por impulso, conforme a ficha.
Variação no ponto de comutação	-10...10 % de Sr	Faixa especificada em relação à distância real de comutação Sr.

Detecção e precisão
Alcance de detecção	12 mm	Alcance nominal indicado; montagem não embutida.
Distância real de comutação Sr	12 ± 10 % mm	Valor real de comutação declarado pelo fabricante.
Distância de trabalho	0...9,72 mm	Faixa de trabalho especificada.
Histerese	1...20 % de Sr	Faixa de histerese relativa à distância real de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material indicados na ficha; afetam a distância de detecção.
Alcance aumentado	Sim	Característica declarada pelo fabricante.

Conexões e montagem mecânica
Designação da rosca	M18 x 1	Rosca do corpo do sensor.
Comprimento	70 mm	Dimensão indicada para o corpo.
Tipo de montagem	Não embutido	Requisito de montagem especificado.
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Tipo de conector e contatos informados.
Torque máximo de aperto	25 Nm	Limite máximo especificado para o aperto.
Material do invólucro	Latão revestido com bronze branco	Material informado para o invólucro e porcas de fixação.
Material da face ativa	PBT laranja	Material informado para a face ativa.
Material da janela de LEDs	PEI	Material informado para a janela dos indicadores.
Peso	53,5 g	Peso declarado na ficha.
Acessórios incluídos	2 porcas de fixação	Material incluído informado para o produto.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau de proteção declarado; não define, por si só, condições de instalação ou uso além da classificação.
Certificado UL Ta	0...40 °C	Faixa Ta associada à certificação UL indicada.
Número de arquivo UL	E174191	Identificação de arquivo informada.
Número de aprovação UL	A070	Identificação de aprovação informada.
EMC - ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de descarga eletrostática declarados.
EMC - HF irradiado	EN 61000-4-3: 10 V/m	Nível declarado para imunidade a campo eletromagnético irradiado.
EMC - Burst	EN 61000-4-4: 2 kV	Nível declarado para transientes elétricos rápidos.
EMC - Surge	EN 61000-4-5: 0,5 kV, linha a linha	Nível declarado para surtos.
EMC - AF com fio	EN 61000-4-6: 10 V	Nível declarado para imunidade a perturbações conduzidas.
Emissão EMC	EN 55011 classe B	Classe de emissão declarada.

Indicadores e características funcionais
Ajuste adicional	1 x LED vermelho	Elemento de ajuste indicado na ficha.
Display de status de chaveamento	LED amarelo, 4 x 90°	Indicação visual de comutação disponível em quatro orientações.
Auxílio de ajuste ótico	Sim	Recurso declarado pelo fabricante.
Contatos	Banhados a ouro	Característica especial informada.
Tipo de invólucro	Forma construtiva de roscas; Type 1	Descrição construtiva registrada na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
MTTF	1548 anos	Valor informado na base de dados; consulte o datasheet para as condições de referência.
NCM	8536.50.90	Código fiscal informado na ficha.

Identificação comercial
Marca	ifm	Marca do produto.
Modelo	IGS209	Referência do fabricante.
SKU	IGS209	Código do produto no anúncio.
GTIN	4021179102094	Identificador comercial informado.

COMPATIBILIDADE

Comunicação

• Saída discreta PNP/NPN; não há protocolo de comunicação digital informado na ficha.

• A ficha informa adequação à IEC 61131-2 para SPS tipo 1.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC. Saída PNP/NPN normalmente aberta; confirme a configuração elétrica da entrada do controlador e o esquema de ligação no datasheet antes de conectar.

Processo Não possui conexão de processo de fluido informada. A instalação mecânica é por corpo roscado M18 x 1, com comprimento de 70 mm, para montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador DC compatível com saída PNP ou NPN normalmente aberta e alimentação dentro de 10...30 V DC	✓	A ficha especifica saída PNP/NPN normalmente aberta e tensão de operação de 10...30 V DC; a compatibilidade depende também da ligação escolhida e dos limites da entrada.
Instalação mecânica com rosca M18 x 1 e montagem não embutida	✓	A designação de rosca e o tipo de montagem correspondem aos dados do produto; deve ser respeitado o torque máximo de aperto de 25 Nm.
Montagem embutida	✗	O produto está especificado para montagem não embutida.
Alimentação em corrente alternada ou DC fora de 10...30 V	✗	A ficha especifica alimentação de 10...30 V DC.
Entrada que exija sinal normalmente fechado	✗	A função de saída informada é normalmente aberta.
Comunicação por protocolo digital, como IO-Link	✗	Não há protocolo digital ou IO-Link especificado na ficha; o produto é descrito com saída de comutação PNP/NPN.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IGS209 M18 12 mm, PNP/NPN, normalmente aberto

Confirme que o requisito de montagem é não embutido e que o suporte aceita a rosca M18 x 1.
Verifique que a alimentação disponível está entre 10 e 30 V DC e que a entrada do controlador é compatível com PNP ou NPN normalmente aberto.
Confirme que o sistema utiliza conector M12, codificação A, com configuração de contatos compatível; consulte o datasheet para a atribuição dos pinos.
Instale o sensor respeitando a orientação e os afastamentos aplicáveis à montagem não embutida, conforme o desenho e as instruções do fabricante.
Aperte a fixação sem exceder o torque máximo de 25 Nm.
Energize o circuito e confira a indicação de chaveamento pelos LEDs; valide a resposta do controlador com o alvo e as condições reais de operação.

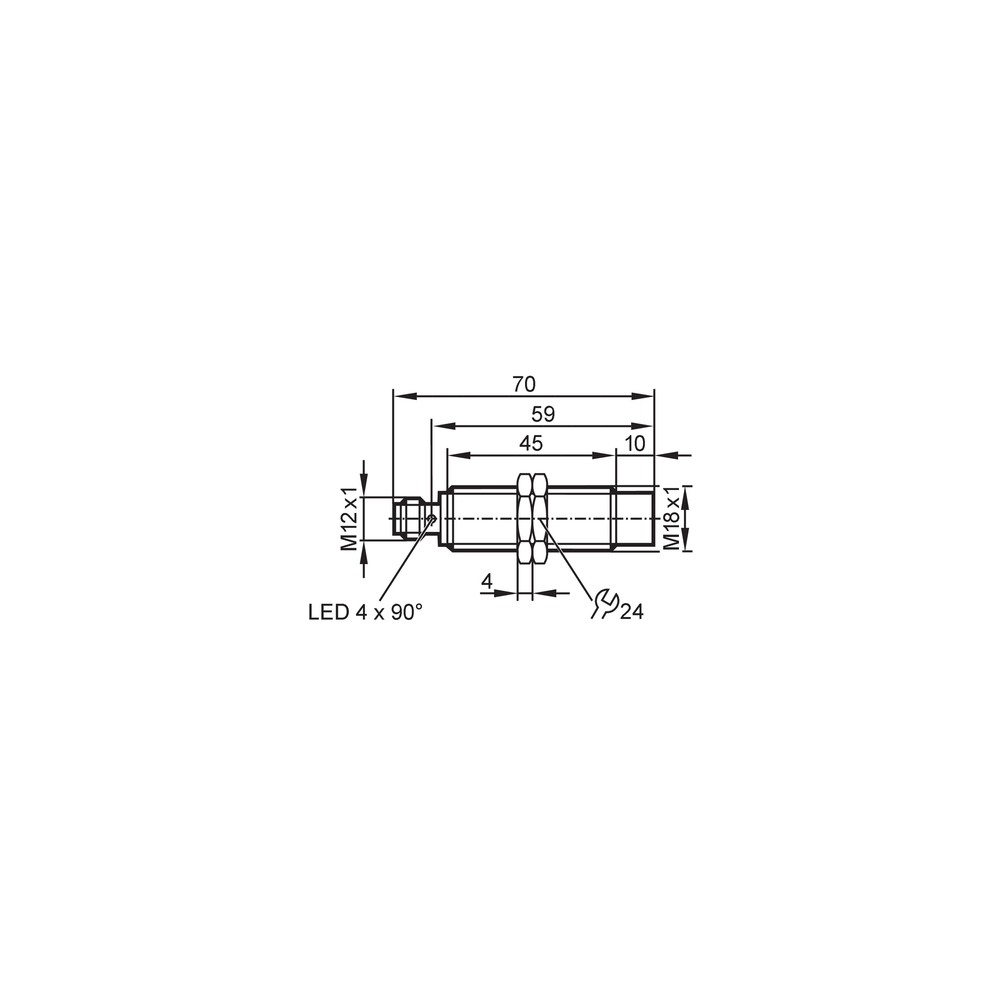

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação incluídas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa, ligação incompatível com a entrada ou alvo além da distância de trabalho aplicável.	Meça a alimentação nos terminais, confira o esquema de ligação do datasheet e aproxime o alvo dentro da distância de trabalho especificada.
A entrada do controlador não reconhece a saída.	Incompatibilidade entre a configuração PNP/NPN ou a função normalmente aberta do sensor e o tipo de entrada utilizado.	Confirme a configuração elétrica e a lógica da entrada do controlador; compare-as com a ligação indicada no datasheet.
A distância de detecção é menor do que a esperada.	O material do alvo altera o alcance conforme o fator de correção especificado; a montagem também pode não respeitar a condição não embutida.	Identifique o material do alvo, aplique o fator de correção correspondente e confira posição e montagem em relação ao desenho do fabricante.
O sinal fica intermitente ou a fixação se desloca.	Posicionamento instável, interferência mecânica ou aperto inadequado da fixação.	Inspecione a posição e a fixação; confirme que o aperto não excedeu o torque máximo de 25 Nm e verifique a indicação dos LEDs durante a operação.

DOCUMENTAÇÃO TÉCNICA

Datasheet ifm IGS209 - PT-BR (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGS209 e para que serve?

É um sensor indutivo para detecção de objetos metálicos em automação industrial. Usa saída normalmente aberta PNP/NPN e montagem não embutida.

Que conexão elétrica e alimentação ele usa?

Usa conector M12, codificação A, com 3 contatos, e alimentação de 10...30 V DC. Confirme no datasheet a atribuição dos pinos antes da ligação.

O que vem junto com o sensor?

A ficha informa 2 porcas de fixação incluídas. Não há outros acessórios listados.

Posso instalar este sensor embutido?

Não, a ficha especifica montagem não embutida. Para instalação embutida, selecione um modelo cuja ficha declare essa forma de montagem.

Ele funciona com alimentação AC ou acima de 30 V?

A ficha especifica alimentação de 10...30 V DC. Não use alimentação AC nem tensão fora dessa faixa.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação DC, a ligação M12 e a distância entre sensor e alvo. Considere também o material do alvo e seu fator de correção.

O controlador não recebe o sinal; qual pode ser a causa?

Uma causa possível é divergência entre a saída PNP/NPN normalmente aberta e a entrada do controlador. Confira a configuração da entrada e o esquema de ligação no datasheet.

É melhor comprar este modelo ou um sensor de alcance diferente?

Escolha o IGS209 se os requisitos forem compatíveis com alcance nominal de 12 mm, montagem não embutida e saída normalmente aberta PNP/NPN. Se a aplicação exigir outra distância, compare os dados oficiais de outro modelo.

Como devo apertar e alinhar o sensor na instalação?

Instale na condição não embutida prevista e respeite a rosca M18 x 1. O torque máximo de aperto informado é 25 Nm; consulte o desenho e o datasheet para os detalhes de montagem.

O produto tem garantia ou procedência especificada na ficha técnica?

A ficha técnica fornecida não informa condições de garantia ou procedência comercial. Consulte as informações do fornecedor para esses dados.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste modelo, a ficha especifica aplicação de detecção de objetos metálicos. (Ref.: tipo de produto: sensor indutivo)

PNP/NPN

Configurações elétricas de saída para interface com entradas de controle; a seleção deve corresponder à entrada utilizada. (Ref.: função elétrica: PNP/NPN)

Montagem não embutida

Condição de montagem indicada para o sensor, que deve ser considerada na instalação mecânica. (Ref.: tipo de montagem: não embutido)

Distância real de comutação (Sr)

Parâmetro de distância de comutação declarado pelo fabricante para caracterizar o ponto de atuação. (Ref.: Sr: 12 ± 10 % mm)

Fator de correção

Coeficiente informado para relacionar o material do alvo à distância de detecção. (Ref.: aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3)
