Sensor Indutivo IFM IGS208 M18 8mm

Pré-visualizar: IGS208 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP/NPN M12

IGS208 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP/NPN M12

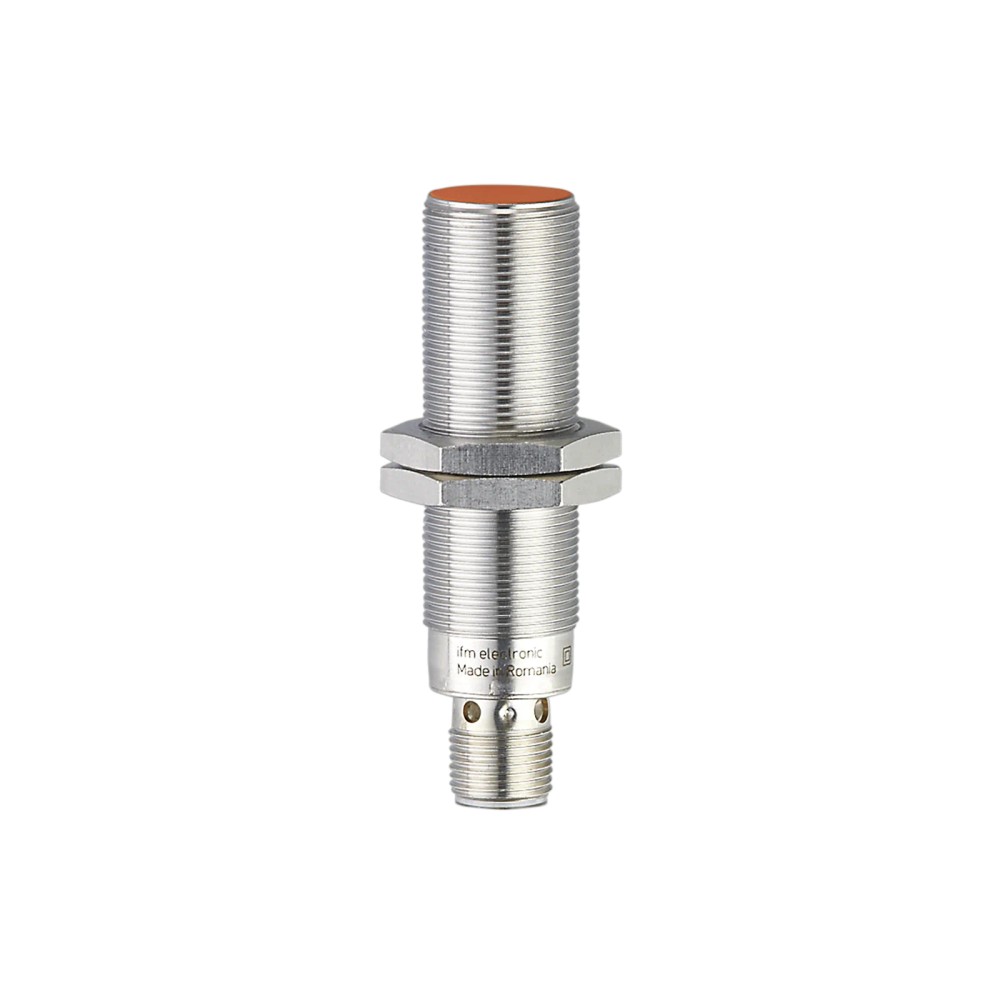

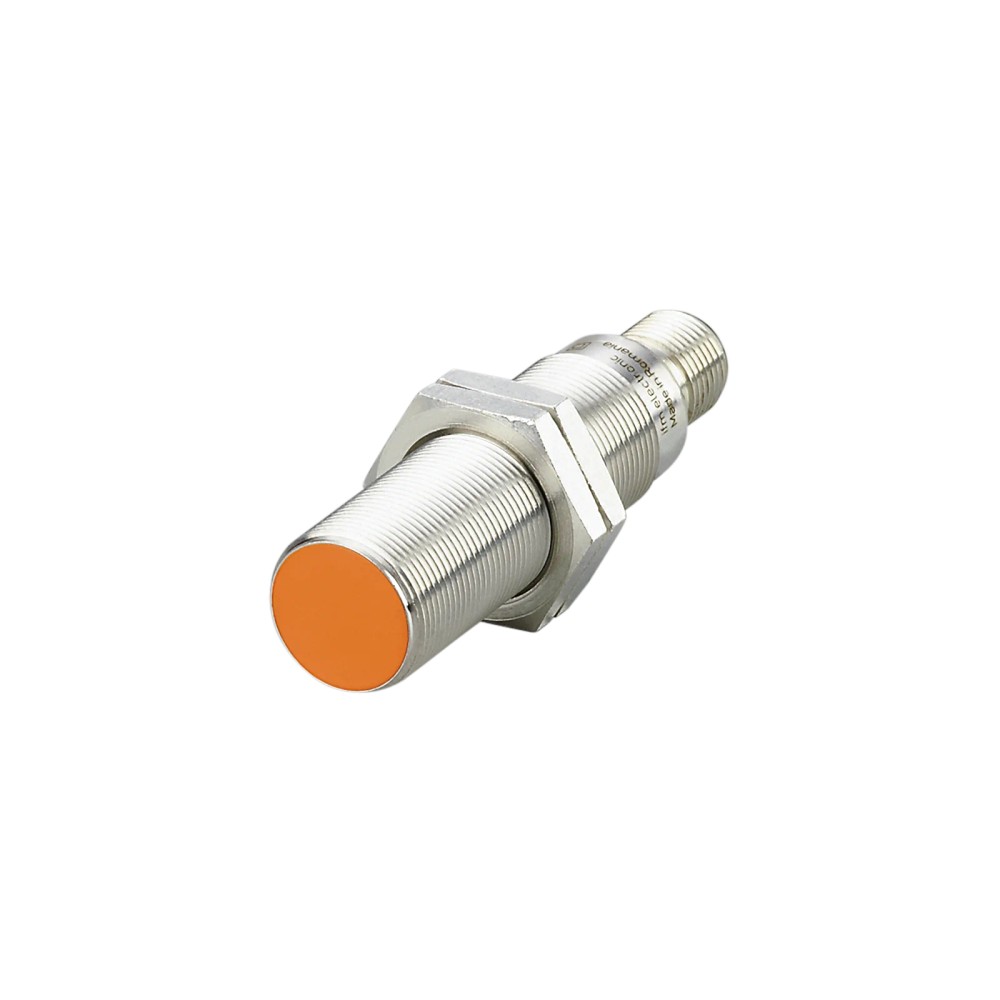

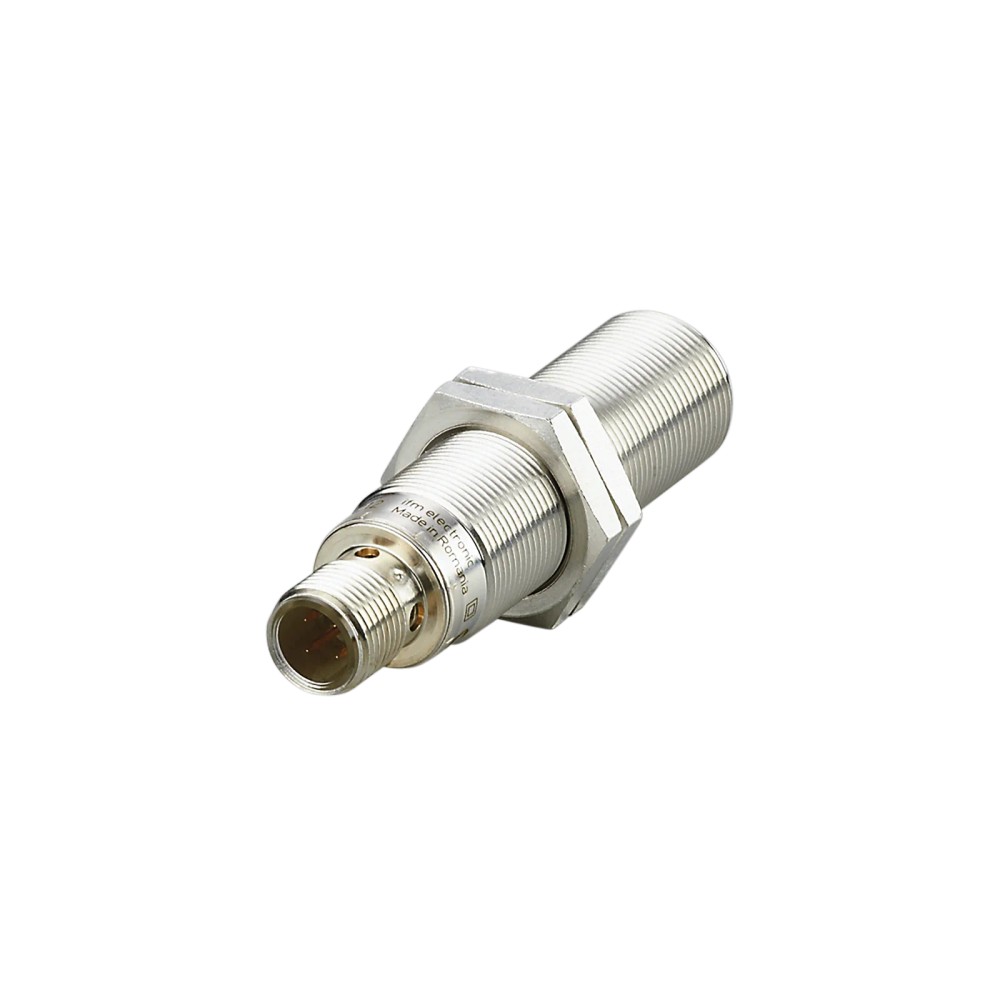

Imagem meramente ilustrativa

R$ 678,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS208
EAN: 4021179102087
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IGS208 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP/NPN M12"

Destaques do Produto

Alcance nominal

8 mm

Montagem

Embutida

Saída

PNP/NPN, normalmente aberta

Alimentação

10...30 V DC

Conexão

M12

Formato

M18 x 1; comprimento de 70 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IGS208, M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN, conector M12

O IFM IGS208 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui montagem embutida, alcance nominal de detecção de 8 mm e saída normalmente aberta PNP/NPN. Opera com alimentação de 10 a 30 V DC e utiliza conexão M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGS208
Tipo	Sensor indutivo
Formato e comprimento	M18 x 1; 70 mm
Alcance de detecção	8 mm; montagem embutida
Saída	PNP/NPN, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Proteção	IP 67
Temperatura ambiente	-25...70 °C
Frequência de comutação	400 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações de automação industrial, respeitando o alcance nominal, a montagem embutida e as condições elétricas e ambientais especificadas.
Instalações com alimentação DC de 10...30 V e entrada de controle compatível com a saída PNP/NPN normalmente aberta.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exige detecção além do alcance nominal de 8 mm ou de sua distância de trabalho especificada.
Não selecionar para detectar materiais não metálicos por princípio indutivo.
Não utilizar fora da faixa de temperatura ambiente de -25...70 °C ou sem verificar a compatibilidade elétrica da entrada conectada.

APLICAÇÕES E USO

Uso informado pelo fabricante: aplicações industriais e automação industrial, para detecção indutiva de alvos metálicos, observando o alcance e os fatores de correção por material especificados.
Possibilidade de aplicação: detecção de posição ou presença de componentes metálicos em máquinas; valide distância, material do alvo, lógica PNP/NPN e entrada do controlador antes da instalação.
Limites de uso: alimentação DC de 10...30 V, temperatura ambiente de -25...70 °C e distância de trabalho de 0...6,48 mm. A ficha não especifica uso para alvos não metálicos nem protocolos digitais.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IGS208, M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN, conector M12, verifique estes pontos:

Escolha o IGS208 quando

A aplicação requer sensor indutivo M18 x 1, montagem embutida, alcance nominal de 8 mm, saída normalmente aberta PNP/NPN e conexão M12.

Avalie outra especificação quando

A instalação exigir distância de detecção superior à distância de trabalho indicada, outra geometria de montagem, conexão elétrica diferente, saída distinta ou operação fora da faixa de temperatura especificada. Compare esses requisitos com o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do dispositivo.
Aplicação indicada	Aplicações industriais / automação industrial	Aplicação informada na ficha do produto.
Observação de aplicação	Apropriado para IEC 61131-2 para SPS Typ 1	Referência declarada pelo fabricante na ficha.
Código do produto	IGS208	Identificação do modelo.
GTIN	4021179102087	Identificador comercial do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação informada.
Consumo de corrente	< 15 mA	Valor máximo informado na ficha.
Classe de proteção	II	Classificação de proteção especificada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado pelo fabricante.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências declarados na ficha; observar as condições de ensaio do fabricante.
Certificações UL informadas	UL Ta 0...40 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A070; arquivo UL E174191	Dados de certificação conforme listados na ficha.

Saídas e chaveamento
Função elétrica	PNP/NPN	Tipos de saída informados para o modelo.
Função de saída	Normalmente aberta	Estado funcional especificado.
Frequência de comutação DC	400 Hz	Frequência máxima de comutação informada para DC.
Corrente constante máxima da saída de comutação DC	100 mA	Limite máximo especificado para a saída.
Corrente residual máxima	0,6 mA	Valor informado para a saída.
Corrente mínima de saída	2 mA, somente em operação com 2 fios	Condição específica declarada na ficha.
Queda de tensão máxima da saída de comutação DC	2,8 V	Valor máximo informado.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção declarado na ficha.

Detecção e precisão
Alcance de detecção	8 mm	Alcance nominal especificado.
Distância real de comutação Sr	8 ± 10 % mm	Valor e tolerância declarados pelo fabricante.
Distância de trabalho	0...6,48 mm	Faixa de trabalho informada; usar este limite na avaliação da distância de instalação.
Histerese	1...20 % de Sr	Faixa de histerese relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores relativos ao material-alvo, conforme ficha; podem afetar o alcance efetivo.

Conexões e interfaces
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Interface de conexão especificada.
Protocolo de comunicação	Não especificado	A ficha descreve saída de chaveamento, sem protocolo digital declarado.

Condições ambientais e proteção
Temperatura ambiente de operação	-25...70 °C	Faixa operacional declarada.
Grau de proteção	IP 67	Grau de proteção informado; não implica adequação a condições além das definidas pelo fabricante.

Dados mecânicos e materiais
Dimensões	M18 x 1; comprimento de 70 mm	Dimensão e rosca especificadas.
Método de montagem	Embutido	Configuração de instalação informada.
Material do invólucro	Latão revestido com bronze branco	Material indicado na ficha.
Material da face ativa	PBT laranja	Material indicado na ficha.
Material da janela de LEDs	PEI	Material indicado na ficha.
Material das porcas de fixação	Latão revestido com bronze branco	Material indicado na ficha.
Torque de aperto	25 Nm	Valor especificado para aperto; respeitar a orientação do fabricante.
Peso	54,4 g	Massa informada no dataset do produto.
Itens incluídos	2 porcas de fixação	Acessórios declarados como material incluído.

Displays e elementos de operação
Indicador de estado de chaveamento	4 x 90° LED amarelo	Indicadores de estado descritos na ficha.
LED de ajuste adicional	1 x LED vermelho	Elemento de operação indicado.
Auxílio de ajuste ótico	Sim	Recurso declarado para auxiliar o ajuste.

Vida útil e identificação normativa
MTTF	1548 anos	Valor informado na ficha; não deve ser interpretado como garantia de vida útil em serviço.
NCM	8536.50.90	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; o produto é descrito com saída de chaveamento PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação DC de 10...30 V. Verifique no datasheet e no esquema do fabricante a ligação dos contatos e a compatibilidade da entrada do equipamento; a ficha disponível não informa a pinagem detalhada.

Processo Rosca M18 x 1; instalação embutida. A conexão de processo é mecânica e não determina, por si só, a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle alimentada em DC, compatível com saída de sensor PNP ou NPN normalmente aberta	✓	O sensor informa saída PNP/NPN normalmente aberta e faixa de alimentação de 10...30 V DC; confirme o tipo de entrada e a ligação no esquema do fabricante.
Instalação com alojamento M18 x 1 que permita montagem embutida	✓	A rosca e o método de montagem informados são M18 x 1 e embutido.
Aplicação que exige conexão M12	✓	O produto possui conexão elétrica M12, codificação A, com 3 contatos.
Alimentação exclusivamente AC ou fora de 10...30 V DC	✗	A ficha especifica alimentação DC de 10...30 V; não informa operação em AC nem fora dessa faixa.
Detecção de objeto não metálico por detecção indutiva	✗	A tecnologia é indutiva; a ficha não especifica detecção de materiais não metálicos.
Detecção que requer distância de trabalho acima de 6,48 mm	✗	A ficha informa distância de trabalho de 0...6,48 mm, embora o alcance nominal seja 8 mm.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IGS208, M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN, conector M12

Confirme que o sensor, a entrada de controle e a alimentação DC atendem às especificações do datasheet.
Verifique a rosca M18 x 1, o espaço disponível e a instalação embutida prevista para o sensor.
Posicione a face ativa em relação ao alvo metálico dentro da distância de trabalho; considere o fator de correção correspondente ao material do alvo.
Fixe o sensor utilizando as porcas fornecidas e respeite o torque de aperto especificado de 25 Nm.
Conecte o acoplamento M12 conforme o esquema de ligação oficial; não deduza a pinagem sem consultar o datasheet.
Energize o circuito e confirme a comutação pelos LEDs de estado, verificando o comportamento da entrada conectada.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção menor ou ligação/alimentação incompatível.	Meça a distância entre a face ativa e o alvo, identifique o material e seu fator de correção e confira alimentação e ligação no datasheet.
A entrada do controlador permanece inativa apesar de o sensor estar alimentado.	Tipo de saída PNP/NPN não compatível com a entrada ou conexão M12 ligada incorretamente.	Confirme o tipo da saída utilizado, a configuração da entrada e a pinagem no esquema oficial; observe os LEDs de estado.
Comutação instável ou ponto de acionamento diferente do esperado.	Alvo próximo ao limite de detecção, variação do ponto de comutação ou material do alvo influenciando o alcance.	Repita o teste com a distância dentro da faixa de trabalho e confira o fator de correção do material e os dados de Sr no datasheet.
O sensor não opera após a energização ou apresenta saída permanentemente acionada.	Tensão fora da faixa especificada, polaridade incorreta, curto-circuito ou carga acima do limite da saída.	Verifique tensão DC, polaridade, ligação e corrente da carga; compare a corrente com o limite de saída indicado no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IGS208 (PT-BR) (Datasheet) Desenho em escala IFM IGS208 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGS208 e para que serve?

É um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Sua saída é normalmente aberta e configurável como PNP/NPN.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação como material incluído. Não há outro acessório declarado no contexto fornecido.

Posso usar o IGS208 em uma entrada PNP ou NPN?

A ficha especifica saída PNP/NPN normalmente aberta. Confirme a configuração elétrica da entrada e o esquema de ligação do fabricante antes de conectar.

Este sensor serve para detectar plástico ou madeira?

A ficha o especifica como sensor indutivo e não declara detecção de materiais não metálicos. Para esses alvos, selecione a tecnologia de detecção conforme o material e a aplicação.

Ele funciona com alimentação AC?

Não há operação em AC especificada; a ficha informa alimentação de 10...30 V DC. Não o selecione para alimentação AC sem confirmação explícita do fabricante.

Por que o sensor não detecta o alvo mesmo estando próximo?

A causa pode ser distância além da faixa de trabalho, material com fator de correção menor ou problema na alimentação e ligação. Confira a distância, o material e o esquema elétrico antes de substituir o sensor.

O LED acende, mas o controlador não reconhece o sinal. O que verifico?

Verifique se a entrada do controlador é compatível com a saída PNP/NPN utilizada e confira a pinagem do M12 no datasheet. O LED de estado não confirma, por si só, a compatibilidade da entrada.

Devo comprar este sensor ou um modelo com alcance maior?

Escolha o IGS208 se a aplicação atender à distância de trabalho de 0...6,48 mm e à montagem embutida M18 x 1. Se a distância requerida superar esse limite, compare com outro modelo cujo alcance seja adequado.

Como instalo e ajusto o sensor?

Instale-o embutido na rosca M18 x 1, posicione o alvo dentro da distância de trabalho e respeite o torque informado de 25 Nm. Use o datasheet para confirmar a ligação M12.

Como evitar leituras inconsistentes por causa do material do alvo?

Considere o fator de correção especificado para cada material, pois ele altera o alcance relativo: aço 1, aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3. Valide a distância real na instalação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza detecção indutiva para identificar alvos metálicos.

Montagem embutida

Configuração de instalação em que o sensor é especificado para montagem embutida.

PNP/NPN

Tipos de saída de chaveamento que devem corresponder à configuração da entrada do equipamento conectado.

Sr — distância real de comutação

Distância de comutação especificada pelo fabricante com tolerância associada.

Fator de correção

Fator relativo ao material do alvo que deve ser considerado na avaliação do alcance de detecção.
