Sensor Indutivo ifm IGS207 M18 PNP 12mm

Pré-visualizar: IGS207 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 12mm NF

IGS207 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 12mm NF

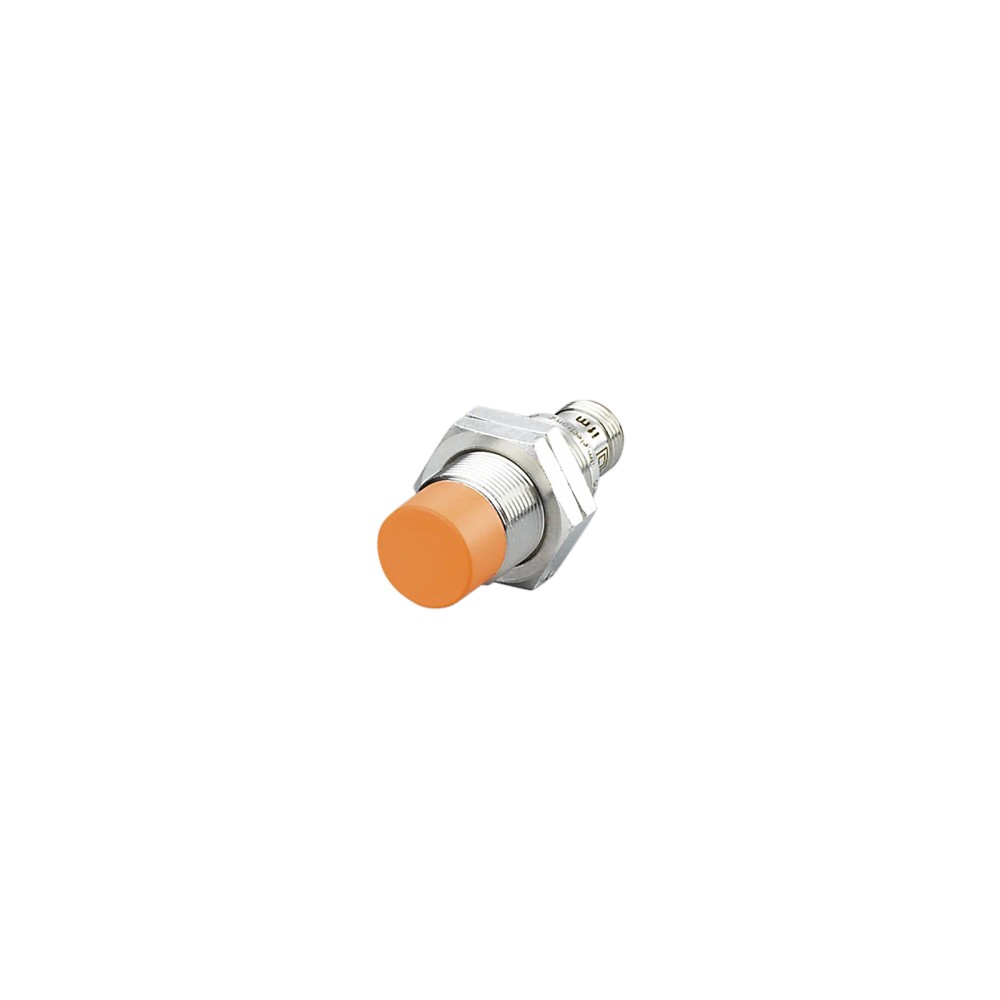

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS207
EAN: 4021179102070
NCM do produto: 85365090

Destaques do Produto Alcance nominal 12 mm...mais

Fechar menu

Saiba mais sobre: "IGS207 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 12mm NF"

Destaques do Produto

Alcance nominal

12 mm

Lógica de saída

PNP normalmente fechada

Montagem

Não embutida; rosca M18 x 1

Conexão elétrica

M12, 3 contatos

Alimentação

10 a 30 V DC

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IGS207 M18 PNP, alcance de detecção de 12 mm, saída normalmente fechada

O ifm IGS207 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui corpo roscado M18 x 1, alcance nominal de 12 mm e saída PNP normalmente fechada. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGS207
Tipo	Sensor indutivo
Formato e comprimento	M18 x 1; 50 mm
Alcance nominal	12 mm; montagem não embutida
Saída	PNP, normalmente fechada
Alimentação	10 a 30 V DC
Conexão elétrica	M12, 3 contatos
Proteção do invólucro	IP 67
Frequência de comutação	300 Hz
Temperatura ambiente	-25 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação industrial que aceitem sensor DC com saída PNP normalmente fechada.
Instalações que comportem corpo roscado M18 x 1 não embutido e conexão elétrica M12 de 3 contatos.
Aplicações com alimentação de 10 a 30 V DC, temperatura ambiente entre -25 e 70 °C e frequência de comutação de até 300 Hz.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador ou circuito exigir saída NPN ou normalmente aberta; essas configurações não correspondem à saída informada para este modelo.
Não usar em alimentação fora da faixa de 10 a 30 V DC ou em temperatura ambiente fora de -25 a 70 °C.
Não tratar o alcance nominal de 12 mm como distância garantida para qualquer metal ou geometria; a distância de trabalho informada é de 0 a 9,72 mm e há fatores de correção por material.

APLICAÇÕES E USO

Uso indicado na ficha: aplicações industriais e automação industrial. Pode ser aplicado à detecção indutiva sem contato em sistemas que aceitem saída PNP normalmente fechada e alimentação de 10 a 30 V DC; essa adequação é uma possibilidade baseada nas especificações, não uma aplicação específica validada na ficha.
Para alvos de aço inoxidável, latão, alumínio ou cobre, considere os fatores de correção informados pelo fabricante em relação ao fator 1 para aço; confirme a distância real requerida no datasheet antes de projetar a montagem.
A operação deve respeitar temperatura ambiente de -25 a 70 °C e frequência de comutação de até 300 Hz. A montagem é não embutida; a ficha não detalha condições específicas de alinhamento, espaçamento entre sensores ou distância para cada geometria de alvo.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IGS207 M18 PNP, alcance de detecção de 12 mm, saída normalmente fechada, verifique estes pontos:

Escolha o IGS207 quando

A aplicação exigir detecção indutiva, saída PNP normalmente fechada, alcance nominal de 12 mm, instalação não embutida M18 x 1 e conexão M12 de 3 contatos, respeitando as condições elétricas e ambientais especificadas.

Procure outra configuração quando

O circuito exigir saída normalmente aberta ou NPN, montagem embutida, outra conexão elétrica ou operação fora da faixa de alimentação, temperatura e frequência especificadas. Confirme no datasheet os requisitos do controlador e a distância necessária para o material-alvo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IGS207	Código do produto ifm.
Tipo de produto	Sensor indutivo	Detecção indutiva para aplicações industriais e automação industrial.
Marca	ifm	Fabricante indicado na ficha.
Aplicação indicada	Aplicações industriais / automação industrial	Descrição de aplicação registrada na ficha.
Alcance aumentado	Sim	Característica especial declarada pelo fabricante.
Característica especial	Contatos banhados a ouro; alcance aumentado	Atributos declarados na ficha do produto.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Classe de proteção	II	Classificação declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção indicada para a saída.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a ligação elétrica.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite informado para a saída de comutação DC.

Saída de comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente fechada	Estado funcional indicado para a saída.
Número de fios	3	Configuração de ligação informada.
Frequência de comutação DC	300 Hz	Frequência de comutação especificada.

Detecção e distâncias
Alcance de detecção nominal	12 mm	Alcance nominal declarado; a distância efetiva depende do material e das condições de montagem.
Distância real de comutação Sr	12 ± 10 % mm	Valor e tolerância informados pelo fabricante.
Distância de trabalho	0...9,72 mm	Faixa de trabalho declarada na ficha.
Tipo de montagem	Não embutido	A montagem deve considerar a característica não embutida.
Histerese	3...15 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material indicados na ficha; considerar ao estimar a distância de detecção.

Conexões
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Descrição da conexão elétrica do produto.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente de operação informada.
Certificado UL Ta	0...40 °C	Faixa de temperatura associada à informação UL na ficha.
Grau de proteção	IP 67	Grau de proteção declarado; observar condições e instruções do fabricante para instalação.
UL Enclosure type	Type 1	Classificação registrada na ficha.
Número do arquivo UL	E174191	Identificação de arquivo UL informada.
Número de aprovação UL	A001	Identificação registrada na ficha.
UL Fontes de alimentação	Limited Voltage/Current	Descrição registrada para fontes de alimentação na ficha.
EMC	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011: classe B	Valores e referências de compatibilidade eletromagnética listados na ficha.

Dados mecânicos
Designação da rosca	M18 x 1	Rosca do corpo para montagem.
Dimensões	M18 x 1 / L = 50 mm	Diâmetro nominal da rosca e comprimento do produto.
Invólucro	Forma construtiva de roscas	Construção mecânica indicada na ficha.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais indicados para os componentes descritos.
Peso	41,6 g	Peso informado na ficha do produto.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.

Displays e elementos de operação
Indicador de status	4 LEDs amarelos	Indicação visual do status de chaveamento conforme ficha.

Dados de confiabilidade
MTTF	1134 anos	Valor declarado na ficha; não representa prazo de vida garantido.

Identificação comercial
SKU / Part Number	IGS207	Código de identificação do produto.
GTIN	4021179102070	Código global de identificação informado.
NCM	8536.50.90	Classificação fiscal informada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; a saída informada é de chaveamento PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, com 3 contatos dourados. Alimentação de 10 a 30 V DC; saída PNP normalmente fechada, 3 fios. Verifique a atribuição dos pinos no datasheet antes de ligar ao controlador.

Processo Não há conexão de processo fluido especificada. A montagem mecânica é por corpo roscado M18 x 1, não embutido; comprimento de 50 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito compatível com sensor DC de saída PNP normalmente fechada	✓	A ficha especifica saída PNP normalmente fechada e alimentação de 10 a 30 V DC; confirme a lógica e a pinagem do circuito conectado.
Entrada que exige saída NPN ou normalmente aberta	✗	A configuração informada para o IGS207 é PNP normalmente fechada.
Montagem roscada M18 x 1 não embutida com espaço para corpo de 50 mm	✓	Essas dimensões e o tipo de montagem correspondem aos dados do produto; respeite as condições de instalação do fabricante.
Montagem embutida	✗	A ficha classifica a montagem como não embutida.
Operação alimentada fora de 10 a 30 V DC	✗	A tensão de operação especificada é de 10 a 30 V DC.
Ambiente entre -25 e 70 °C e frequência de comutação de até 300 Hz	✓	Esses limites correspondem à faixa de temperatura ambiente e à frequência de comutação indicadas.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IGS207 M18 PNP, alcance de detecção de 12 mm, saída normalmente fechada

Confirme que a aplicação requer detecção indutiva, saída PNP normalmente fechada e alimentação DC dentro da faixa especificada.
Verifique no desenho dimensional o espaço disponível para a rosca M18 x 1 e o comprimento de 50 mm; considere que a montagem é não embutida.
Avalie o material do alvo usando os fatores de correção do fabricante e confirme que a distância de trabalho necessária está dentro do limite indicado.
Fixe o sensor usando as porcas de fixação incluídas, respeitando as instruções mecânicas do fabricante.
Conecte o cabo ou dispositivo M12 de 3 contatos e confira a pinagem no datasheet antes de energizar; não deduza a ligação apenas pela quantidade de fios.
Alimente dentro de 10 a 30 V DC e valide a comutação e os LEDs de status no circuito instalado.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

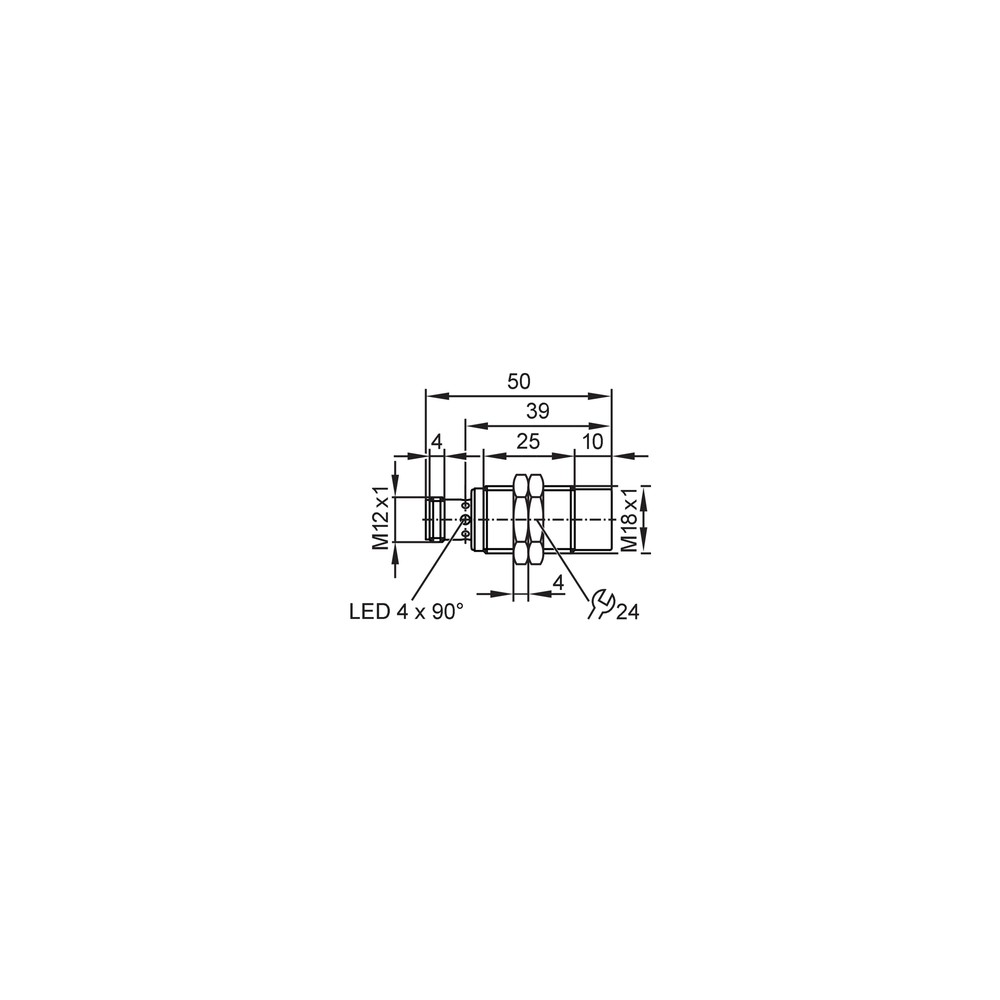

Datasheet IGS207 em português (Datasheet) Desenho em escala (Desenho Dimensional)
