Sensor Indutivo IFM IGS206

Pré-visualizar: IGS206 IFM - Sensor Indutivo IFM Automação Industrial PNP 8mm M12

IGS206 IFM - Sensor Indutivo IFM Automação Industrial PNP 8mm M12

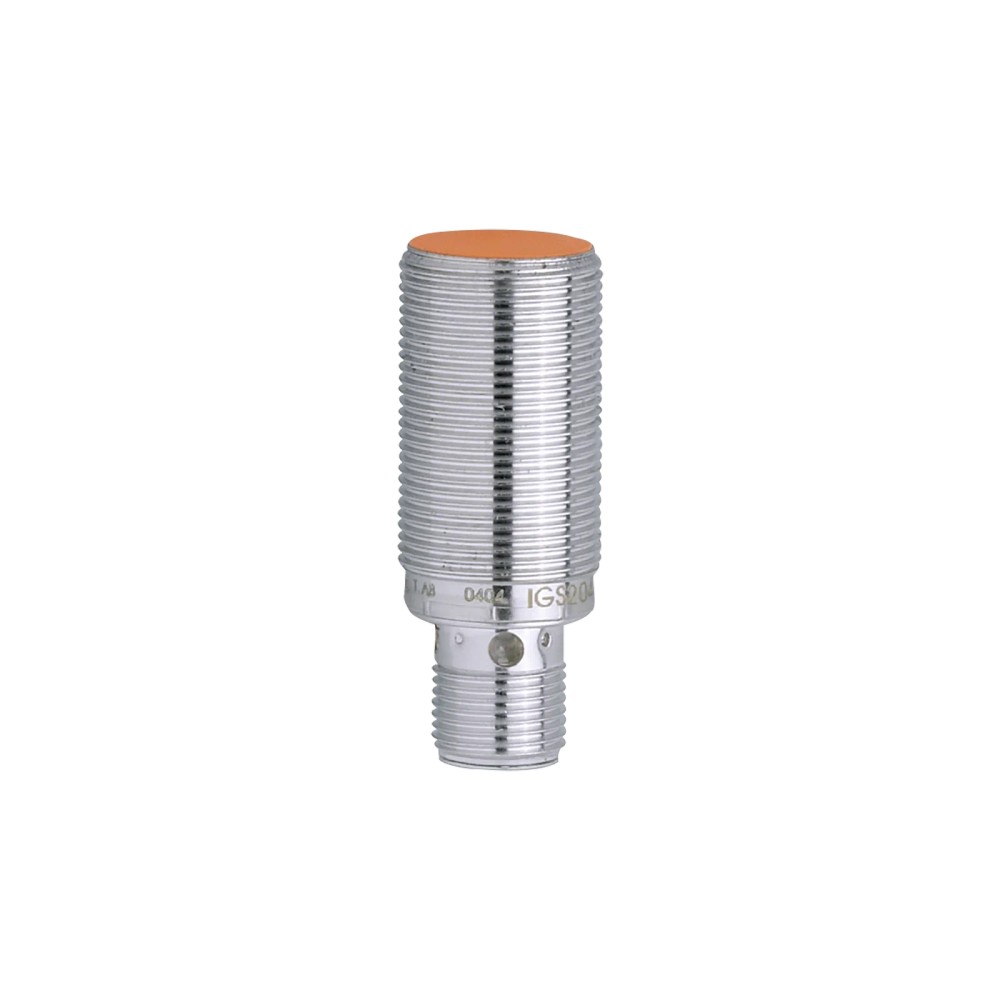

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS206
EAN: 4021179102063
NCM do produto: 85365090

Destaques do Produto Saída PNP normalmente...mais

Fechar menu

Saiba mais sobre: "IGS206 IFM - Sensor Indutivo IFM Automação Industrial PNP 8mm M12"

Destaques do Produto

Saída

PNP normalmente fechada

Alcance nominal

8 mm

Montagem

Embutida; rosca M18 x 1

Alimentação

10...30 V DC

Conexão

M12, 3 fios

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGS206, PNP normalmente fechado, alcance de detecção de 8 mm, M18 x 1, conexão M12

O IFM IGS206 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente fechada, alcance de detecção nominal de 8 mm e montagem embutida. Opera em corrente contínua de 10 a 30 V DC e dispõe de conexão M12 de 3 fios.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Saída	PNP, normalmente fechado
Alcance de detecção	8 mm, montagem embutida
Conexão elétrica	M12, 3 fios
Tensão de operação	10...30 V DC
Grau de proteção	IP 67
Frequência de comutação	400 Hz
Dimensões	M18 x 1; comprimento de 45 mm
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação industrial, desde que a instalação e o alvo respeitem o alcance nominal de 8 mm e as condições especificadas.
Aplicações com entrada de controle compatível com saída PNP normalmente fechada e alimentação de 10...30 V DC.
Instalações que requerem montagem embutida em rosca M18 x 1 e conexão elétrica M12 de 3 fios.

⚠ Considere outro se precisa de:

Não selecionar para detectar materiais não metálicos como alvo indutivo; o sensor é destinado à detecção indutiva de objetos metálicos.
Não utilizar em circuito alimentado fora da faixa de 10...30 V DC ou com entrada incompatível com saída PNP normalmente fechada.
Não considerar adequado para temperaturas ambientes fora de -25...70 °C ou exigir proteção superior à indicada como IP 67.

APLICAÇÕES E USO

Aplicação informada na ficha: automação industrial, para detecção indutiva de objetos metálicos por saída de comutação.
Em máquinas ou sistemas com entrada PNP normalmente fechada, quando a alimentação disponível está entre 10 e 30 V DC e a montagem embutida M18 x 1 é adequada; esta é uma possibilidade de aplicação baseada nas especificações, a validar com o circuito de controle.
Em ambientes cuja temperatura ambiente esteja entre -25 e 70 °C e cuja instalação respeite a proteção IP 67 declarada; a ficha não detalha condições de exposição ou procedimento de limpeza.
Para alvos de materiais diferentes, considerar os fatores de correção informados: o alcance pode variar em relação ao aço. A ficha não estabelece aplicação para detecção de materiais não metálicos.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGS206, PNP normalmente fechado, alcance de detecção de 8 mm, M18 x 1, conexão M12, verifique estes pontos:

Escolha o IGS206 quando

A aplicação exigir sensor indutivo embutido, rosca M18 x 1, alcance nominal de 8 mm, saída PNP normalmente fechada e alimentação de 10...30 V DC. Confirme também a compatibilidade da entrada do controlador e da conexão M12.

Considere outra configuração quando

O circuito exigir saída normalmente aberta, outra tecnologia de detecção, outra conexão ou operação fora da faixa de alimentação, temperatura e proteção especificadas. Compare os requisitos do sistema com o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Aplicação	Aplicações industriais / automação industrial	Uso indicado na ficha do produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo e SKU	IGS206	Identificador do produto.
GTIN	4021179102063	Código de identificação comercial informado no anúncio.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação indicada na ficha.
Consumo de corrente	< 10 mA	Valor informado para o consumo do sensor.
Queda de tensão máxima	2,5 V	Limite informado para a queda de tensão.
Corrente de comutação máxima	100 mA	Limite máximo informado para a corrente de comutação.
Frequência de comutação DC	400 Hz	Frequência de comutação indicada para operação DC.
Proteção contra curto-circuito	Sim	Proteção informada na ficha.
Proteção contra sobrecarga	Sim	Proteção informada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção informada na ficha.
Classe de proteção	II	Classe de proteção indicada nos dados do produto.

Saída e detecção
Função elétrica	PNP	Tipo de saída de comutação.
Configuração da saída	Normalmente fechada	Estado de saída informado para o modelo.
Alcance de detecção	8 mm, montagem embutida	Alcance nominal declarado para instalação embutida.
Distância real de comutação	8 ± 10 % mm	Valor e tolerância informados na ficha.
Distância de trabalho	0...6,48 mm	Faixa de trabalho especificada no conjunto de dados do produto.
Histerese	3...15 % de Sr	Intervalo relativo ao alcance nominal Sr, conforme ficha.
Variação do ponto de comutação	-10...10 % de Sr	Variação informada em relação ao alcance nominal.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores fornecidos na ficha; o alcance efetivo pode variar conforme o material do alvo.
Alcance aumentado	Sim	Característica indicada nos dados do produto; o alcance nominal listado é 8 mm.

Conexões e interfaces
Conexão elétrica	1 x M12, codificação A	Tipo de conector indicado pelo fabricante.
Contatos	3, dourados	Quantidade e acabamento informados para os contatos.
Número de fios	3 fios	Configuração elétrica indicada no anúncio.
Protocolo de comunicação	Não informado	A ficha descreve saída de comutação e não especifica protocolo digital.

Condições ambientais e conformidade
Grau de proteção	IP 67	Grau de proteção declarado; respeite as condições de instalação e vedação aplicáveis.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada para o produto.
Condições UL	Ta: 0...40 °C; enclosure Type 1; alimentação Limited Voltage/Current	Condições de certificação UL listadas na ficha; não ampliam a faixa de temperatura de operação.
Aprovação UL	Número A001; arquivo E174191	Identificadores de aprovação fornecidos nos dados do produto.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011: classe B	Valores e normas listados na ficha do produto.

Dados mecânicos e materiais
Dimensões	M18 x 1; comprimento de 45 mm	Dimensões do invólucro roscado.
Método de montagem	Embutido	Configuração de instalação indicada.
Forma construtiva	Corpo roscado	Construção mecânica informada.
Material do invólucro	Latão revestido com bronze branco	Material indicado para o invólucro e porcas de fixação.
Material da face ativa	PBT laranja	Material indicado na ficha.
Material da janela dos LEDs	PEI	Material indicado para a janela dos LEDs.
Peso	42,3 g	Valor informado no conjunto de atributos do produto.
Porcas de fixação	2	Quantidade informada como material incluído.

Displays e elementos de operação
Indicador de estado	4 LEDs amarelos	Indicação visual de status de chaveamento informada na ficha.

Dados de confiabilidade
MTTF	1134 anos	Valor informado nos atributos do produto; consulte o datasheet para as condições de referência.
Software embarcado incluído	Não	Informação declarada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; a saída informada é de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos, 3 fios. Alimentação de 10...30 V DC; saída PNP normalmente fechada. Verifique a pinagem no datasheet e a compatibilidade elétrica da entrada do controlador antes da ligação.

Processo Conexão de processo por corpo roscado M18 x 1, comprimento de 45 mm; montagem embutida. Não confundir essa dimensão mecânica com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP normalmente fechado e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente fechada e faixa de operação de 10...30 V DC; confirme os requisitos elétricos da entrada e a ligação dos fios.
Instalação que requer montagem embutida em rosca M18 x 1	✓	O método de montagem informado é embutido e o corpo possui rosca M18 x 1.
Circuito que exige saída normalmente aberta	✗	A configuração de saída indicada para este modelo é normalmente fechada.
Aplicação com alimentação fora de 10...30 V DC	✗	A ficha informa operação em 10...30 V DC; não há evidência de compatibilidade com tensão fora dessa faixa.
Sistema que requer protocolo digital de comunicação	✗	A ficha não informa protocolo de comunicação; identifica uma saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGS206, PNP normalmente fechado, alcance de detecção de 8 mm, M18 x 1, conexão M12

Confirme que o sensor atende à aplicação: saída PNP normalmente fechada, alimentação de 10...30 V DC e montagem embutida M18 x 1.
Verifique no datasheet a pinagem do conector M12 e a correspondência com a alimentação e a entrada do controlador antes de energizar.
Prepare o alojamento roscado M18 x 1 e instale o sensor na configuração embutida indicada pelo fabricante.
Posicione o alvo metálico dentro da distância de trabalho e considere o fator de correção correspondente ao material do alvo.
Aperte e fixe o conjunto de acordo com as instruções do fabricante; a ficha fornecida não especifica torque de aperto.
Após a ligação, verifique o chaveamento e os indicadores amarelos de status; confirme a resposta da entrada do controlador.

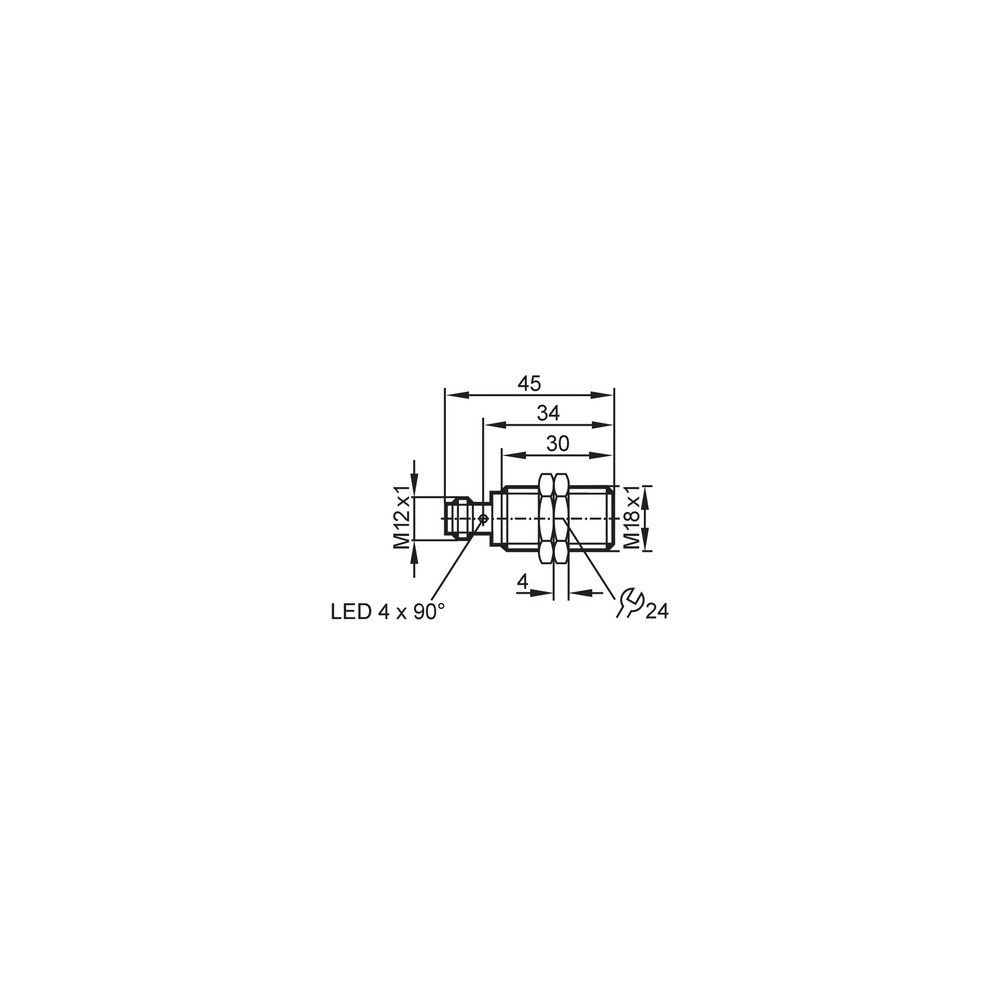

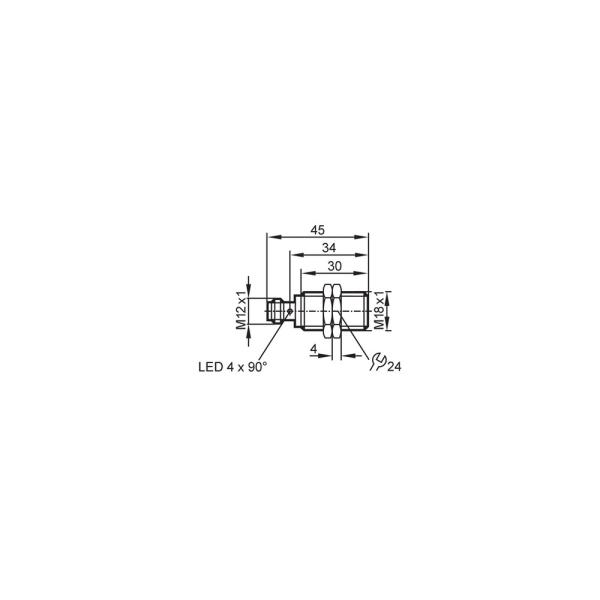

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, ligação incompatível com a saída PNP normalmente fechada ou alvo fora da distância de trabalho.	Meça a alimentação e confirme que está entre 10 e 30 V DC; confira a pinagem no datasheet e teste a posição do alvo em relação à distância de trabalho.
A entrada do controlador indica estado contrário ao esperado.	A entrada pode estar configurada ou selecionada para lógica incompatível com a saída normalmente fechada.	Confirme no esquema do sistema se a entrada aceita PNP normalmente fechado e observe a mudança do sinal ao aproximar e afastar o alvo.
A distância de detecção observada é menor com determinado alvo metálico.	O material do alvo altera o alcance efetivo; a ficha fornece fatores de correção específicos por material.	Identifique o material e compare seu fator de correção com os valores do datasheet; posicione o alvo dentro da distância de trabalho aplicável.
O sinal apresenta interrupções ou não chega ao controlador.	Possível falha de conexão no M12, ligação incorreta dos 3 fios ou sobrecarga/curto-circuito no circuito de saída.	Inspecione o conector e a continuidade da ligação, confira a pinagem no datasheet e verifique corrente de carga e condição do circuito.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IGS206 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGS206 e para quem ele serve?

É um sensor indutivo para automação industrial, destinado à detecção de objetos metálicos. É indicado a sistemas cuja entrada aceite sinal PNP normalmente fechado e alimentação de 10...30 V DC.

Qual é o alcance e como o sensor deve ser montado?

O alcance nominal é de 8 mm, com montagem embutida. A distância efetiva também depende do material do alvo e das condições de instalação.

O conector M12 pode ser ligado a qualquer entrada de CLP?

Não necessariamente: a conexão física M12 não garante compatibilidade elétrica. A entrada deve aceitar saída PNP normalmente fechada, e a ligação dos 3 fios deve seguir a pinagem do datasheet.

O que acompanha o produto?

A ficha informa 2 porcas de fixação como material incluído. Não há indicação de cabo incluído.

Este modelo serve para detectar plástico ou madeira?

A ficha especifica um sensor indutivo e fatores de correção para metais; não informa detecção de plástico ou madeira como alvo. Para esses materiais, confirme a tecnologia de detecção necessária com o fabricante.

Posso usar o IGS206 em um circuito de 24 V AC ou com saída normalmente aberta?

A ficha especifica alimentação DC de 10...30 V e saída normalmente fechada. Não há suporte documentado para alimentação AC nem para configuração normalmente aberta.

O sensor não detecta meu alvo: o que devo verificar antes de trocar?

Confira primeiro a alimentação, a distância entre sensor e alvo e o fator de correção do material. Verifique também a pinagem M12 e a compatibilidade da entrada com PNP normalmente fechado.

O controlador mostra o estado invertido ou não reconhece o sensor?

Uma causa possível é incompatibilidade entre a entrada e a saída PNP normalmente fechada. Confirme o tipo de entrada, a lógica esperada e a ligação dos fios conforme o datasheet.

Como instalar sem comprometer o funcionamento?

Use o alojamento roscado M18 x 1 na montagem embutida e mantenha o alvo dentro da distância de trabalho aplicável. Consulte o datasheet para pinagem e instruções de instalação; a ficha fornecida não informa torque de aperto.

O IGS206 é fornecido com cabo ou conector de acoplamento?

A ficha informa conexão M12 e 2 porcas de fixação incluídas, mas não declara cabo ou conector de acoplamento como acessórios fornecidos. Confirme a necessidade desses itens separadamente.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, a ficha informa aplicação a objetos metálicos. (Ref.: tipo de produto e fatores de correção por material.)

PNP

Tipo de saída de comutação especificado para o sensor; exige entrada de controle eletricamente compatível. (Ref.: função elétrica PNP.)

Normalmente fechado

Configuração de saída indicada para o modelo; deve ser considerada ao validar a lógica da entrada do controlador. (Ref.: configuração de saída.)

Montagem embutida

Configuração de instalação indicada para o corpo do sensor; deve ser respeitada na montagem e avaliação do alcance. (Ref.: método de montagem; alcance de detecção de 8 mm.)

IP 67

Grau de proteção declarado para o invólucro; a ficha não detalha condições particulares de exposição ou limpeza. (Ref.: grau de proteção IP 67.)
