IGS205 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 12mm NA

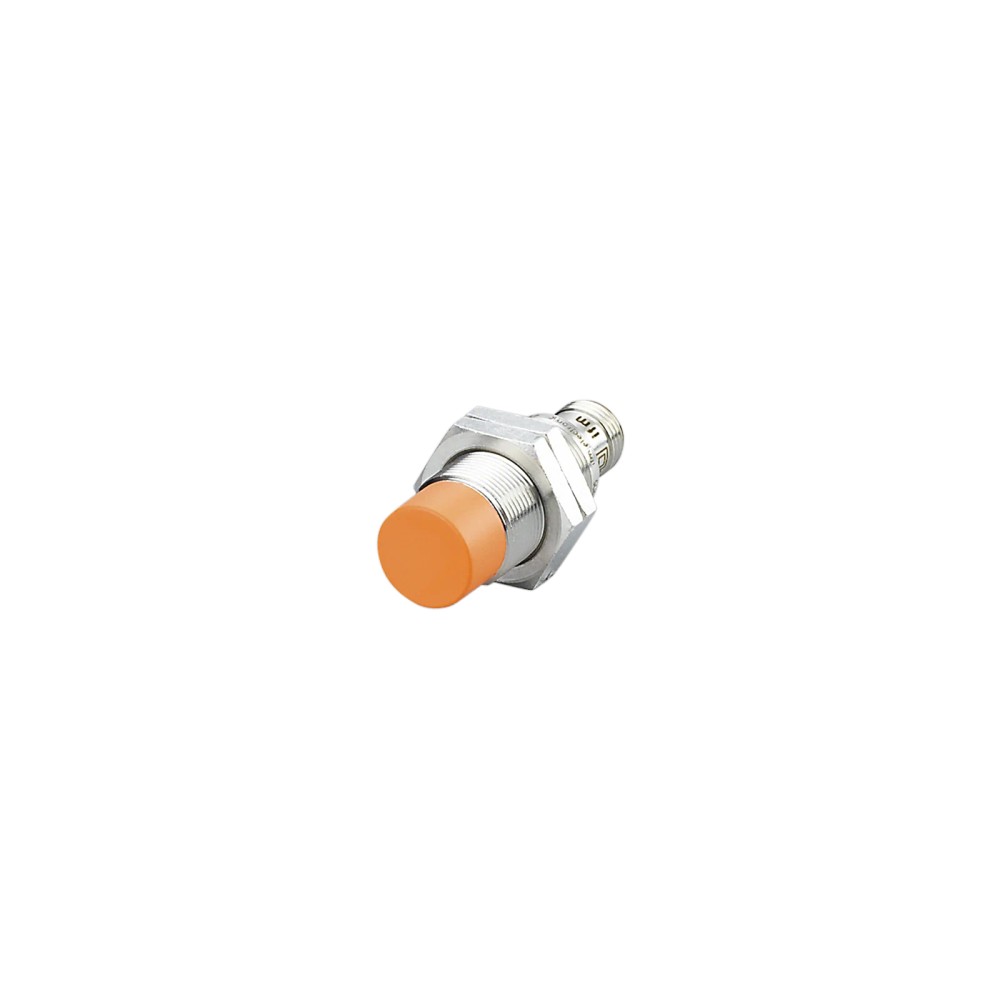

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS205
EAN: 4021179102056
NCM do produto: 85365090

Destaques do Produto Rosca M18...mais

Fechar menu

Saiba mais sobre: "IGS205 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 12mm NA"

Destaques do Produto

Rosca

M18

Alcance

12 mm

Saída

PNP - NA

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IGS205 - M18 PNP 12mm

O IGS205 é um sensor indutivo robusto da IFM projetado para detecção de objetos metálicos em aplicações industriais. Com invólucro M18 e alcance estendido de 12 mm, ele oferece alta confiabilidade em automação. Possui saída PNP normalmente aberta e grau de proteção IP67 para ambientes exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	IGS205
Tipo de Rosca	M18 x 1
Alcance de detecção	12 mm
Saída	PNP
Conexão	M12
Proteção	IP 67
Temperatura	-25 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com CLP de entrada PNP
Detecção de presença de peças metálicas ferrosas e não ferrosas
Aplicações que exigem maior folga operacional (alcance de 12mm)
Ambientes industriais com necessidade de proteção IP67

⚠ Considere outro se precisa de:

Detecção de alvos não metálicos
Aplicações com tensões AC (corrente alternada)
Ambientes com temperaturas operacionais superiores a 70°C
Uso em atmosferas explosivas sem proteção adicional

APLICAÇÕES E USO

Monitoramento de presença em linhas de montagem
Detecção de fim de curso em cilindros pneumáticos
Automação de máquinas de embalagem
Contagem de peças metálicas em esteiras transportadoras

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IGS205 - M18 PNP 12mm, verifique estes pontos:

Quando escolher o IGS205

Ideal para processos que exigem detecção robusta de objetos metálicos com necessidade de maior distância (alcance de 12mm) comparado aos modelos padrão.

Quando buscar alternativas

Se a aplicação exigir detecção de materiais não ferrosos (considere sensores capacitivos) ou se o ambiente possuir restrições de montagem que impeçam o uso de sensores não embutidos.

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Alcance de detecção	12 mm	Valor nominal de distância com detecção estável
Tipo de montagem	Não embutido	Requer zona livre de metal ao redor da face ativa
Histerese	3...15 % de Sr	Margem operacional para evitar oscilações na saída

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida
Consumo de corrente	< 10 mA	Corrente de repouso em operação normal
Proteção	Curto-circuito e inversão de polaridade	Recursos de segurança elétrica integrados

Entradas/Saídas
Tipo de saída	PNP	Saída positiva para acionamento de cargas
Função de saída	Normalmente aberto (NA)	Estado do contato sem detecção
Frequência de comutação	300 Hz	Velocidade máxima de alternância de estado

Dados mecânicos
Dimensões	M18 x 1 / L = 50 mm	Dimensões físicas do invólucro rosqueado
Material	Latão revestido com bronze branco	Composição do invólucro para durabilidade
Grau de proteção	IP 67	Nível de vedação contra sólidos e líquidos

COMPATIBILIDADE

Comunicação

• Sinal discreto (PNP)

Conexões

Elétrica M12 Conector A-coded

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de aço carbono (St37)	✓	Fator de correção 1,0, garantindo o alcance nominal de 12mm.
Detecção de cobre	✓	Fator de correção 0,3; o alcance será reduzido, mas a detecção é viável.
Ambientes com lavagem industrial frequente	✓	Grau de proteção IP67 atende a respingos e umidade.
CLP com entrada NPN	✗	O sensor é PNP, necessitando inversão lógica ou módulo de entrada compatível.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IGS205 - M18 PNP 12mm

Limpe o local de montagem para garantir a fixação correta.
Posicione o sensor no suporte de montagem M18.
Rosqueie as porcas de fixação manualmente até o torque especificado.
Verifique a distância entre a face ativa e o alvo (máximo 9,72mm).
Conecte o cabo M12 de 3 fios seguindo o esquema de cores padrão.
Verifique o acendimento do LED de status ao aproximar um objeto metálico.

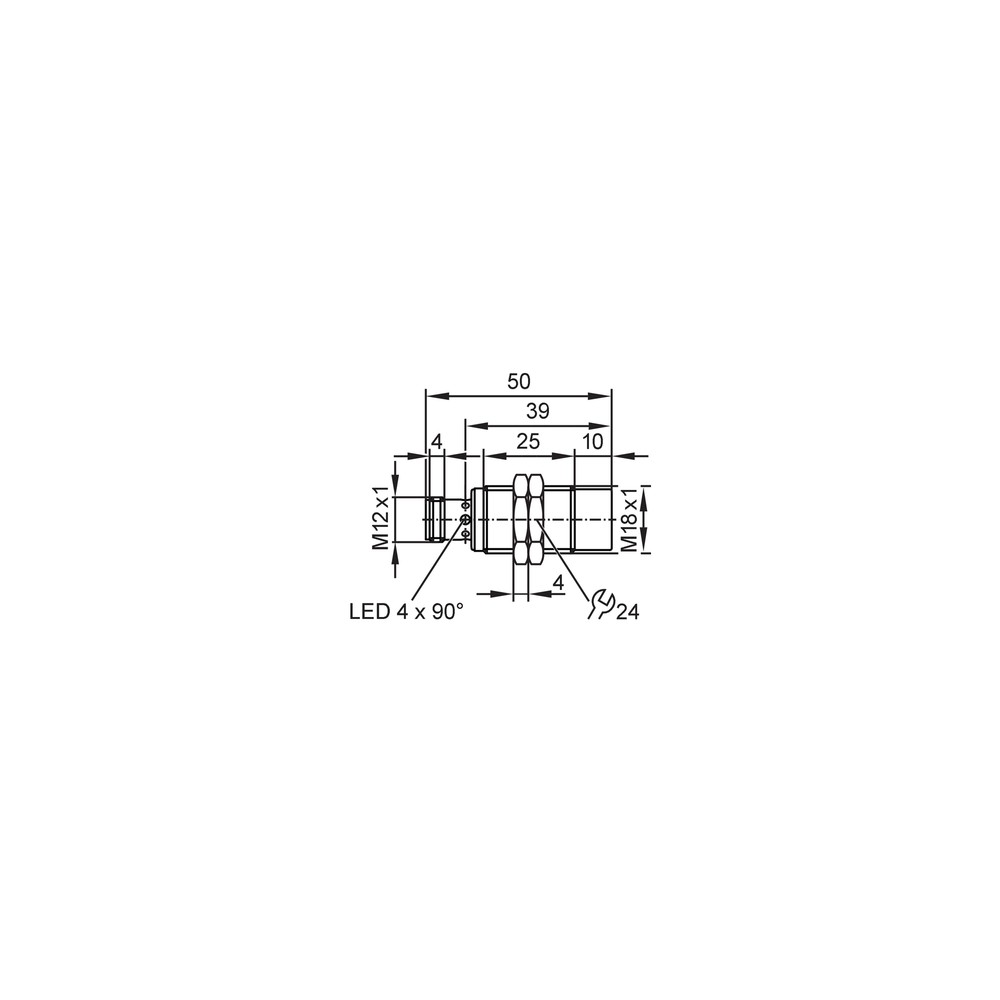

Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do alvo.	Objeto metálico muito pequeno ou fora da zona de detecção nominal.	Verifique se a distância entre o objeto e a face ativa é inferior a 9,72 mm.
LEDs de status piscam ou não acendem.	Curto-circuito na carga ou sobrecarga de corrente (>100mA).	Desconecte a carga e verifique se o sensor opera sem ela; meça a corrente da carga.
Comutação errática ou sinal falso.	Ruído eletromagnético ou fonte de alimentação instável.	Confirme se a tensão está dentro de 10-30V DC e verifique o aterramento dos equipamentos próximos.
Sensor totalmente inoperante.	Falha na conexão do cabo M12.	Inspecione os pinos do conector M12 quanto à oxidação e verifique a continuidade da fiação elétrica.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGS205 (Datasheet) Desenho em escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IGS205 e para que ele serve?

O IGS205 é um sensor indutivo M18 de alcance estendido (12 mm), projetado para detecção sem contato de objetos metálicos em ambientes industriais.

O que acompanha o sensor indutivo IGS205 na embalagem?

O sensor acompanha 2 porcas de fixação para instalação mecânica, sendo necessária a aquisição separada de um cabo conector M12 fêmea para a conexão elétrica.

Para quais aplicações o sensor indutivo IGS205 não é adequado?

Este sensor não é indicado para detecção de materiais não metálicos, como plásticos, madeira ou líquidos sem invólucro metálico, pois seu princípio de funcionamento é baseado em campos eletromagnéticos.

Existem limitações de aplicação ou compatibilidade para este sensor?

O IGS205 não é compatível com tensões de operação fora da faixa de 10 a 30V DC e não deve ser aplicado em ambientes onde a temperatura exceda 70°C ou onde haja exposição a substâncias químicas agressivas não previstas no manual.

Como diagnosticar falhas se o sensor parar de detectar?

Se o LED amarelo não acender na presença de um objeto metálico, verifique a continuidade do cabo, a tensão de alimentação (10-30V DC) e se a distância entre o sensor e o objeto está dentro da zona de operação (até 9,72 mm).

O que pode causar uma saída de comutação instável no meu processo?

Sintomas de cintilação dos LEDs ou falha na saída PNP geralmente indicam sobrecarga ou curto-circuito na carga; verifique a corrente máxima de consumo (100mA) e a integridade da fiação.

Por que escolher o sensor IGS205 com alcance aumentado em vez de um modelo padrão?

O IGS205, com 12mm de alcance, oferece uma detecção mais robusta em comparação com sensores padrão de face plana, sendo preferível quando há vibração na máquina que possa variar a distância do objeto.

Devo escolher este modelo normalmente aberto ou preciso de um normalmente fechado?

A escolha depende da lógica de comando: o IGS205 possui saída NA (normalmente aberto), ideal para detectar a presença do objeto. Se o seu CLP exige sinal contínuo com interrupção na detecção, um modelo NF seria necessário.

Quais cuidados devo ter durante a instalação física?

Certifique-se de não apertar as porcas de fixação com força excessiva para evitar deformações no invólucro M18; utilize o torque recomendado no manual para sensores metálicos.

Como funciona a garantia e procedência deste sensor?

A IFM realiza o faturamento e a gestão logística deste item, garantindo a procedência direta do fabricante conforme os padrões de qualidade da marca.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta a presença de objetos metálicos sem contato físico através de campos eletromagnéticos. (Ref.: Tipo de produto)

PNP

Configuração de saída onde o sensor comuta o polo positivo da fonte de alimentação para a carga (comutação positiva). (Ref.: Saída de comutação)

Histerese

A diferença entre a distância de detecção na aproximação e no afastamento do objeto, garantindo estabilidade no sinal. (Ref.: 3...15 % de Sr)

Não Embutido

Tipo de montagem onde o sensor exige uma zona livre de metal ao redor da face ativa para operar corretamente. (Ref.: Alcance de detecção)

IP 67

Grau de proteção que assegura resistência total à entrada de poeira e imersão temporária em água. (Ref.: Grau de proteção)
