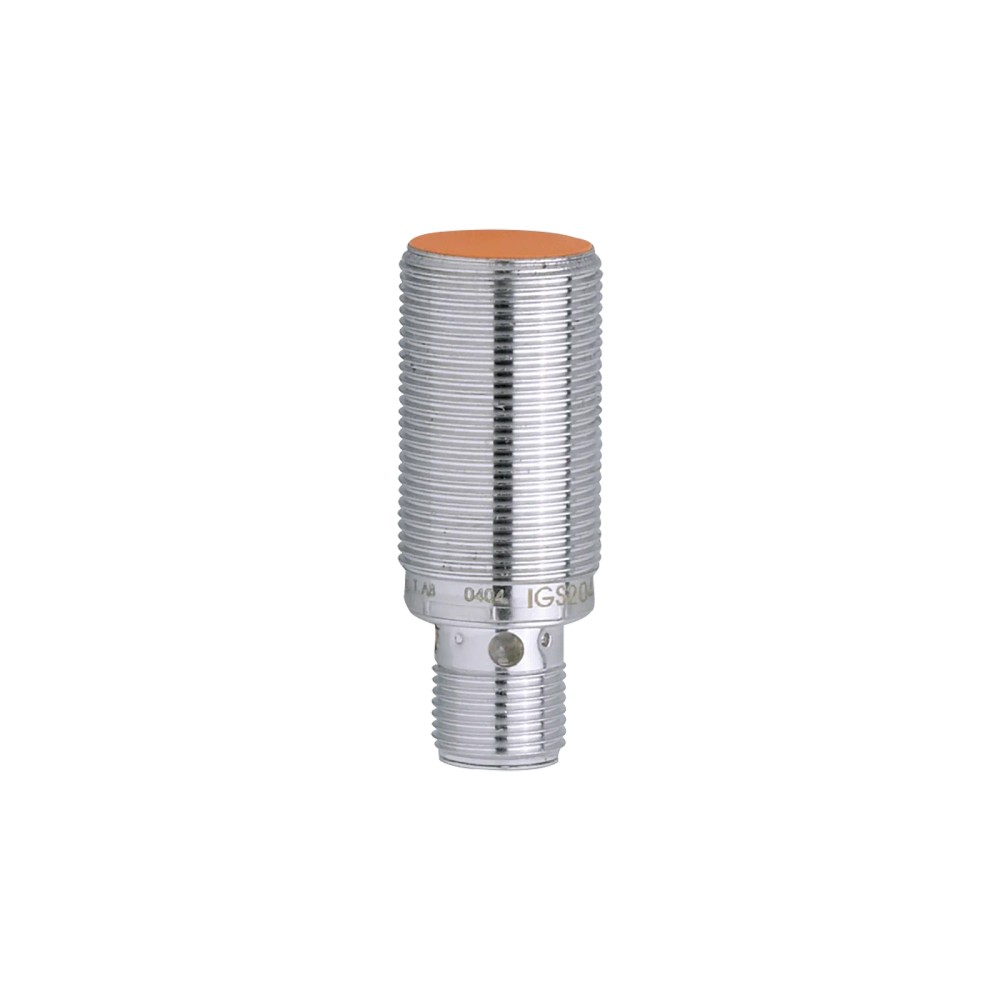

Sensor Indutivo IFM IGS204 M18 PNP 8mm

Pré-visualizar: IGS204 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm IP67

IGS204 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm IP67

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS204
EAN: 4021179102049
NCM do produto: 85365090

Destaques do Produto Função de saída PNP...mais

Fechar menu

Saiba mais sobre: "IGS204 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm IP67"

Destaques do Produto

Função de saída

PNP normalmente aberta

Alcance nominal

8 mm

Montagem

Embutida, rosca M18 x 1

Alimentação

10...30 V DC

Conexão

M12, 3 fios

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IGS204, M18 PNP normalmente aberto, alcance de 8 mm, IP67

O IGS204 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e conexão elétrica M12 de 3 fios. Seu invólucro roscado M18 x 1 permite montagem embutida, e o grau de proteção especificado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	8 mm; montagem embutida
Alimentação	10...30 V DC
Conexão elétrica	M12, 3 fios
Rosca e comprimento	M18 x 1; 45 mm
Grau de proteção	IP67
Frequência de comutação	400 Hz
Temperatura ambiente	-25...70 °C
Corrente máxima constante da saída	100 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação industrial, respeitando o alcance nominal de 8 mm e as condições elétricas especificadas.
Instalações que requerem sensor indutivo PNP normalmente aberto, alimentação DC de 10...30 V e conexão M12 de 3 fios.
Montagem embutida em posição roscada M18 x 1, em ambiente dentro da faixa de -25...70 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN ou normalmente fechada; a ficha identifica saída PNP normalmente aberta.
Não usar quando a aplicação exceder a tensão de 10...30 V DC, a corrente constante de saída de 100 mA ou a temperatura ambiente de -25...70 °C.
Não especificar para detecção de materiais não metálicos como se fosse um sensor capacitivo; a ficha identifica o produto como indutivo.

APLICAÇÕES E USO

Uso informado pelo fabricante: aplicações industriais e automação industrial, para detecção indutiva de objetos metálicos. A escolha do alvo deve considerar os fatores de correção indicados para aço, aço inoxidável, latão, alumínio e cobre.
Possibilidade de aplicação inferida: detecção de posição ou presença de componentes metálicos em máquinas, desde que a distância, a montagem embutida, a entrada PNP e as condições elétricas e ambientais estejam dentro dos limites especificados.
Limitações: não tratar o sensor como detector de materiais não metálicos; verificar distância de trabalho, fator de correção do material, temperatura, alimentação e corrente permitida pela saída antes de integrar ao sistema.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IGS204, M18 PNP normalmente aberto, alcance de 8 mm, IP67, verifique estes pontos:

Escolha o IGS204 quando

A aplicação exigir sensor indutivo embutido M18 x 1, saída PNP normalmente aberta, alcance nominal de 8 mm, alimentação de 10...30 V DC e conexão M12 de 3 fios.

Verifique outro modelo quando

O circuito de entrada exigir NPN ou contato normalmente fechado, a montagem não aceitar rosca M18 x 1, ou a instalação requerer valores de alimentação, corrente de saída, temperatura ou frequência diferentes dos especificados. Compare esses requisitos com a ficha técnica do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional declarada para o produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação informada na ficha; os requisitos da instalação devem ser verificados.
Part number / SKU	IGS204	Código de identificação do produto.
GTIN	4021179102049	Identificador comercial informado.
Marca	ifm	Marca indicada nos dados do anúncio.
Alcance aumentado	Sim	Característica indicada na ficha; o alcance nominal especificado é 8 mm.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Limite informado na ficha.
Consumo de corrente, dado adicional	< 10 mA	Valor apresentado também nos atributos técnicos do catálogo.
Classe de proteção	II	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção informada para a saída.
Proteção contra curto-circuitos	Sim	Proteção informada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção indicada para ligação com polaridade invertida.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
MTTF	1134 anos	Valor declarado no conjunto de dados do catálogo; não representa garantia de vida útil em serviço.

Saída e detecção
Função de saída	Normalmente aberta	Estado funcional da saída informado no anúncio.
Função elétrica	PNP	Tipo de saída de comutação.
Número de fios	3 fios	Configuração de ligação indicada na ficha.
Distância nominal de comutação Sr	8 ± 10 % mm	Distância real de comutação declarada nos atributos do catálogo.
Alcance de detecção	8 mm	Alcance nominal informado para montagem embutida.
Distância de trabalho	0...6,48 mm	Faixa de trabalho informada nos atributos técnicos; não confundir com o alcance nominal.
Frequência de comutação DC	400 Hz	Frequência máxima de comutação especificada.
Corrente máxima constante da saída DC	100 mA	Limite de corrente de saída informado.

Precisão e desvios
Histerese	3...15 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais listados; considere-os ao avaliar a distância de detecção.

Conexão elétrica
Conexão	M12	Tipo de conector indicado no anúncio.
Conexão elétrica detalhada	1 x M12, codificação A, 3 contatos, dourados	Configuração indicada nos dados técnicos; a função de cada contato deve ser consultada no datasheet.
Contatos	Banhados a ouro	Característica especial especificada para os contatos.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau declarado na ficha; observe as condições de instalação e uso do fabricante.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Certificado UL	Ta 0...40 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A001; arquivo UL E174191	Dados de certificação apresentados no catálogo; a faixa Ta informada é distinta da temperatura ambiente geral.
EMC — ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de descarga eletrostática apresentados nos dados técnicos.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Nível de imunidade irradiada apresentado nos dados técnicos.
EMC — Burst	EN 61000-4-4: 2 kV	Nível de ensaio apresentado nos dados técnicos.
EMC — AF com fio	EN 61000-4-6: 10 V	Nível de ensaio apresentado nos dados técnicos.
Emissões	EN 55011 classe B	Classificação de emissões indicada nos dados técnicos.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão mecânica da rosca de montagem.
Dimensões	M18 x 1 / L = 45 mm	Dimensões informadas no anúncio.
Tipo de montagem	Embutida	Configuração de instalação especificada.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada nos dados do catálogo.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados para os componentes listados.
Peso	42,7 g	Peso indicado nos atributos técnicos do catálogo.
Material incluído	2 porcas de fixação	Acessórios listados como incluídos.

Displays e elementos de operação
Indicador de estado	Status de chaveamento: 4 x LED, amarelo	Indicação visual de comutação declarada no catálogo.

Dados comerciais e classificação
Unidades por embalagem	1 peça	Quantidade de unidades indicada por embalagem.
NCM	8536.50.90	Classificação fiscal informada nos dados do catálogo.
Software embedded incluído	Não	Não há software embedded incluído segundo os dados técnicos.

COMPATIBILIDADE

Comunicação

• Saída de comutação discreta PNP normalmente aberta; não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos banhados a ouro; sensor de 3 fios, alimentação de 10...30 V DC e saída PNP normalmente aberta. Verifique a pinagem no datasheet antes da ligação; a informação disponível não discrimina a função de cada pino.

Processo Não possui conexão de processo para fluido indicada; a interface mecânica é rosca M18 x 1 para montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital DC compatível com sinal PNP normalmente aberto e alimentação dentro de 10...30 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação informados para o sensor; confirme também que a entrada respeita o limite de saída de 100 mA.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha especifica PNP e função normalmente aberta.
Instalação com interface mecânica roscada M18 x 1 e montagem embutida	✓	A designação de rosca e o tipo de montagem correspondem a esses requisitos; a compatibilidade mecânica não garante, por si só, compatibilidade elétrica.
Controlador que depende de comunicação IO-Link ou outro protocolo digital	✗	A ficha informa saída de comutação discreta e não especifica IO-Link ou outro protocolo.
Aplicação fora da faixa de temperatura ambiente de -25...70 °C	✗	A condição ultrapassa a faixa de temperatura informada para o produto.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IGS204, M18 PNP normalmente aberto, alcance de 8 mm, IP67

Confirme que a aplicação requer detecção indutiva e que a interface elétrica aceita saída PNP normalmente aberta.
Verifique a tensão disponível e mantenha a alimentação dentro da faixa de 10...30 V DC.
Confirme a compatibilidade mecânica com rosca M18 x 1 e montagem embutida; use o desenho dimensional para conferir o espaço de instalação.
Instale o sensor e fixe-o com as porcas fornecidas, sem exceder limites mecânicos não informados; consulte as instruções do fabricante para o torque aplicável.
Conecte o conector M12 de codificação A e valide a função dos contatos pela ficha técnica antes de energizar.
Após a ligação, teste a comutação com o alvo previsto e confira o estado indicado pelos LEDs; valide também que a corrente da carga respeita o limite especificado.

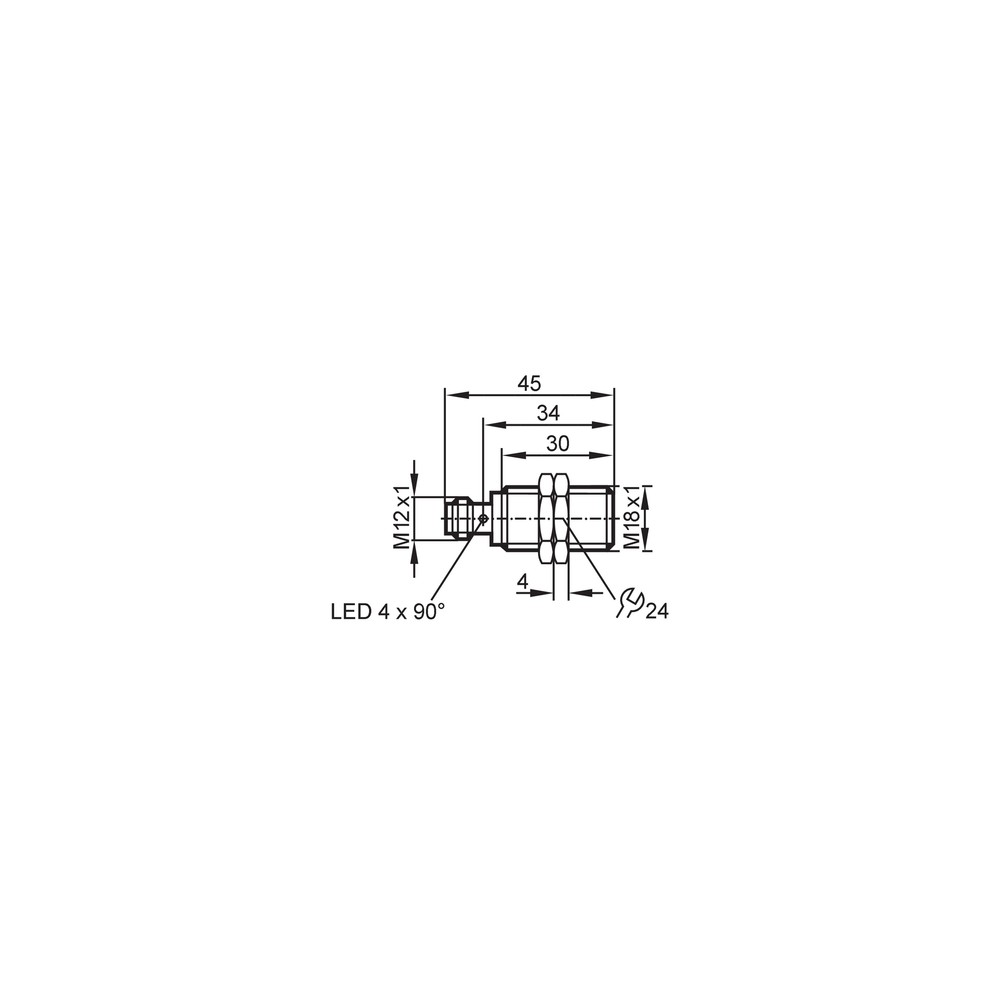

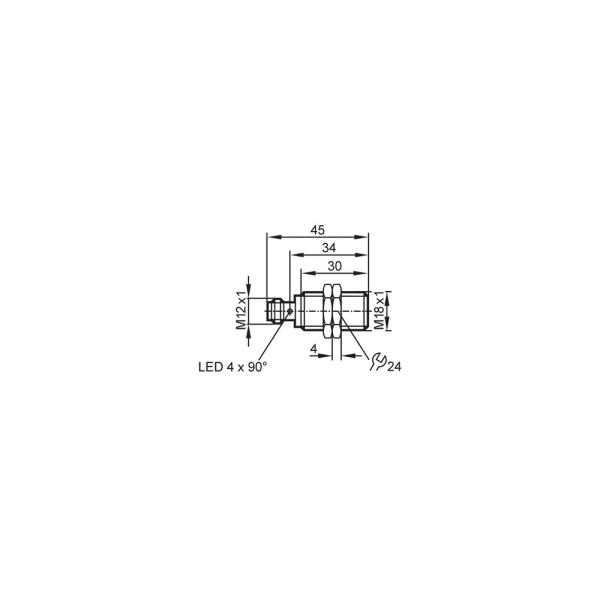

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incompatível com entrada PNP, distância de detecção inadequada ou material do alvo com fator de correção menor que 1.	Meça a alimentação nos terminais, confirme a configuração PNP da entrada e compare distância e material do alvo com a ficha técnica.
O sensor comuta, mas a carga ou entrada apresenta leitura instável.	Corrente ou tensão da carga incompatível, queda de tensão na saída ou ligação incorreta dos contatos M12.	Confira a corrente da carga em relação ao limite de 100 mA, meça a tensão da saída e valide a pinagem no datasheet.
A saída permanece acionada sem o alvo esperado ou não retorna ao estado aberto.	Alvo metálico próximo, posição de montagem inadequada ou interpretação incorreta da função normalmente aberta.	Retire o alvo da zona de detecção, examine objetos metálicos próximos e observe o estado de comutação indicado pelos LEDs.
O sensor apresenta falhas após instalação em ambiente úmido ou exposto a contaminantes.	Conector ou instalação podem não estar montados de modo a preservar as condições de proteção IP67.	Inspecione o acoplamento e o estado do conector M12, verifique danos visíveis e confirme que a instalação segue as condições indicadas pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IGS204 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGS204 e para que tipo de sistema ele serve?

É um sensor indutivo para aplicações industriais e de automação, com saída discreta PNP normalmente aberta. Serve para detectar objetos metálicos dentro das condições de alcance e instalação especificadas.

O conector M12 é compatível com qualquer cabo ou entrada M12?

A ficha especifica conector M12, codificação A e 3 contatos, mas isso não garante compatibilidade com qualquer cabo ou entrada. Confirme a pinagem e a configuração PNP no datasheet e no equipamento conectado.

Esse sensor funciona com uma entrada NPN ou normalmente fechada?

Não, a saída indicada para o IGS204 é PNP normalmente aberta. Para uma entrada que exija NPN ou normalmente fechada, selecione uma versão cuja ficha especifique essa configuração.

Posso usar o IGS204 para detectar plástico ou outros materiais não metálicos?

A ficha identifica o produto como sensor indutivo e não especifica detecção de materiais não metálicos. Para essa necessidade, consulte o fabricante sobre uma tecnologia de sensor apropriada.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro se há alimentação entre 10 e 30 V DC, se a entrada aceita PNP e se o alvo metálico está dentro da distância de trabalho. Confira também a ligação M12 e o estado dos LEDs.

A detecção ficou mais curta ao trocar o material do alvo; isso é esperado?

Pode ocorrer: a ficha informa fatores de correção diferentes conforme o material, incluindo valores inferiores a 1 para aço inoxidável, latão, alumínio e cobre. Compare o alvo e a distância real com esses fatores antes de concluir que o sensor está com defeito.

Devo comprar este modelo ou procurar uma versão diferente?

Escolha o IGS204 quando os requisitos forem PNP normalmente aberto, montagem embutida M18 x 1, alcance nominal de 8 mm e alimentação de 10...30 V DC. Se a entrada exigir outra lógica, outro tipo de saída ou uma faixa diferente, compare com a ficha de outro modelo.

O produto acompanha cabo M12 ou somente o sensor?

A ficha lista 2 porcas de fixação como material incluído, mas não informa cabo incluído. Confirme o conteúdo da embalagem com o fornecedor antes de planejar a instalação.

Como devo instalar e conferir a ligação do sensor?

Verifique a rosca e o espaço com o desenho dimensional e consulte o datasheet para identificar a função dos contatos M12 antes de energizar. Depois, teste a comutação com o alvo e confirme o estado pelos LEDs.

O sensor pode operar fora da faixa de -25...70 °C?

A ficha especifica temperatura ambiente de -25...70 °C. Para condições fora dessa faixa, consulte a documentação ou o fabricante antes de selecionar o produto.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos metálicos sem contato, conforme a aplicação indicada na ficha. (Ref.: Tipo de produto: sensor indutivo)

PNP

Tipo de saída de comutação que deve corresponder à entrada do equipamento de controle. (Ref.: Função elétrica: PNP)

Normalmente aberta

Função de saída indicada como aberta no estado normal e que comuta quando a condição de detecção é atendida. (Ref.: Função de saída: normalmente aberta)

Abreviação usada na ficha para distância real de comutação, referenciada nos dados de histerese e variação do ponto de comutação. (Ref.: Distância real de comutação Sr: 8 ± 10 % mm)

IP67

Grau de proteção declarado para o invólucro; a instalação deve preservar as condições de vedação previstas pelo fabricante. (Ref.: Grau de proteção: IP67)
