Sensor Indutivo IFM IGS204 M18 PNP 8mm

Pré-visualizar: IGS204 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm 400Hz

IGS204 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm 400Hz

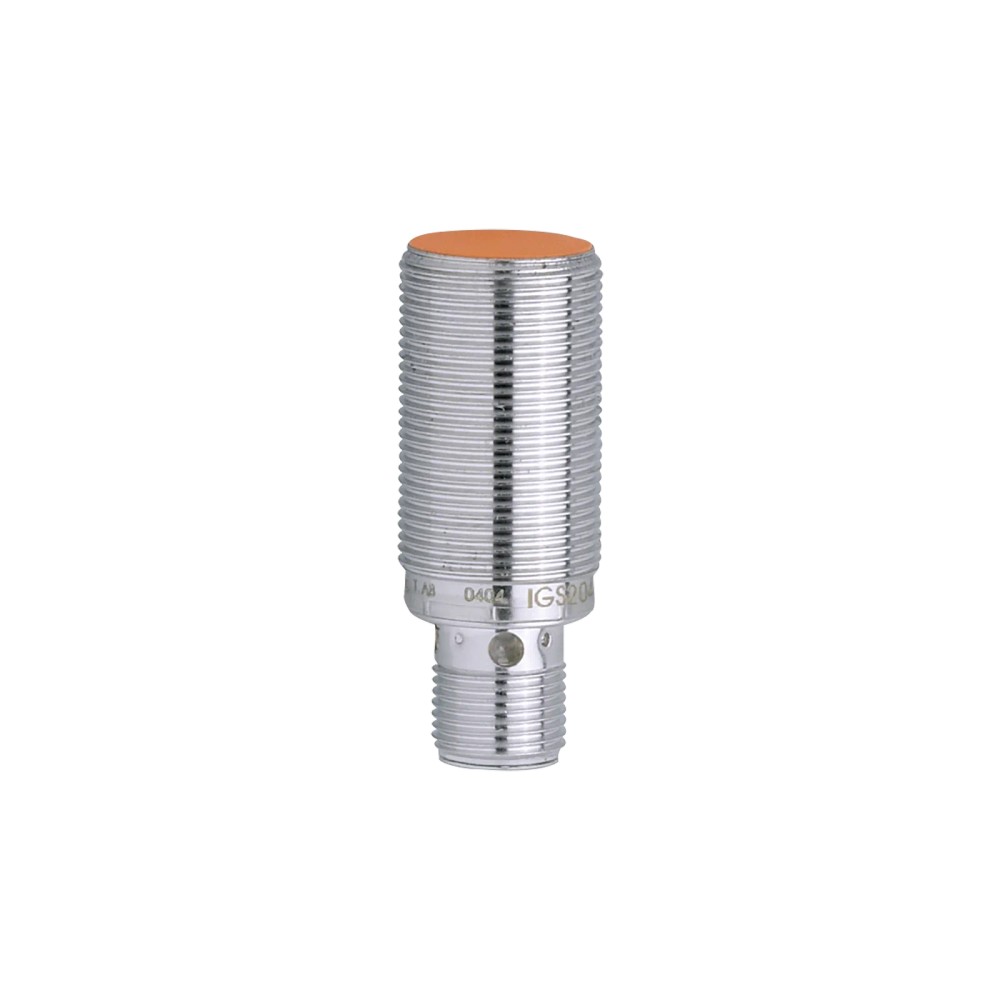

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS204
EAN: 4021179102049
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IGS204 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 8mm 400Hz"

Destaques do Produto

Alcance nominal

8 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, 3 fios

Montagem

M18 x 1, embutida

Frequência de comutação

400 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IGS204 M18 PNP, alcance de detecção de 8 mm, 400 Hz

O ifm IGS204 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e frequência de comutação de 400 Hz. Seu corpo roscado M18 x 1 tem montagem embutida, conexão M12 e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	8 mm, montagem embutida
Frequência de comutação	400 Hz
Tensão de operação	10...30 V DC
Conexão elétrica	M12, 3 fios
Corpo	M18 x 1; comprimento de 45 mm
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação industrial, respeitando alcance, alimentação, saída e condições ambientais especificadas.
Aplicações que aceitem sensor PNP normalmente aberto e entrada de controle compatível com saída DC de até 100 mA.
Instalações com montagem roscada M18 x 1 e conexão elétrica M12.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada de controle que exija saída NPN ou contato normalmente fechado: a ficha especifica PNP normalmente aberto.
Não utilizar fora da alimentação de 10...30 V DC, da temperatura ambiente de -25...70 °C ou da corrente máxima constante de saída de 100 mA.
Não presumir detecção a 8 mm para qualquer metal: o fator de correção informado varia conforme o material do alvo.

APLICAÇÕES E USO

Uso indicado na ficha: aplicações industriais e automação industrial, para detecção indutiva de objetos metálicos. A distância efetiva depende do material; a ficha lista fatores de correção de 1 para aço, 0,7 para aço inoxidável, 0,5 para latão, 0,4 para alumínio e 0,3 para cobre.
Possibilidade de uso inferida: detecção de posição ou presença de peças metálicas em máquinas, desde que a geometria de montagem, a distância de trabalho, a interface PNP e os limites elétricos sejam compatíveis. Validar a aplicação com o datasheet do fabricante.
Operação sujeita à faixa ambiente de -25...70 °C, alimentação de 10...30 V DC e corrente de saída máxima de 100 mA. Não extrapolar os limites declarados.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IGS204 M18 PNP, alcance de detecção de 8 mm, 400 Hz, verifique estes pontos:

Escolha o IGS204 quando

A aplicação exigir sensor indutivo com saída PNP normalmente aberta, detecção nominal de 8 mm, montagem embutida M18 x 1 e frequência de comutação de 400 Hz, dentro dos limites elétricos e ambientais declarados.

Verifique outra configuração quando

A interface do controlador exigir NPN, saída normalmente fechada ou corrente acima de 100 mA. Confirme também a distância efetiva para o metal-alvo: a ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do componente.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha.
Modelo	IGS204	Identificação do produto.
SKU / Part Number	IGS204	Código do produto.
GTIN	4021179102049	Identificador comercial informado.
Marca	ifm	Fabricante indicado no anúncio.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas na ficha.

Detecção e montagem
Princípio	Indutivo	Detecção de objetos metálicos por princípio indutivo.
Alcance de detecção	8 mm	Valor nominal informado.
Distância real de comutação Sr	8 ± 10 % mm	Faixa declarada para a distância real de comutação.
Distância de trabalho	0...6,48 mm	Faixa de trabalho especificada.
Tipo de montagem	Embutido	Condição de montagem indicada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material; considerar na avaliação da distância de detecção.

Dados elétricos
Tensão de operação	10...30 V DC	Limites de alimentação especificados.
Tipo de corrente	DC	Alimentação em corrente contínua.
Consumo de corrente	< 10 mA	Valor máximo informado na ficha.
Classe de proteção	II	Classificação declarada.
Queda de tensão máxima da saída	2,5 V	Valor máximo da saída de comutação DC.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra curto-circuito	Sim	Proteção declarada.
Proteção contra inversão de polaridade	Sim	Proteção declarada.

Saída de comutação
Função elétrica	PNP	Tipo de saída de comutação.
Configuração da saída	Normalmente aberta	Estado funcional declarado.
Número de fios	3	Configuração elétrica informada.
Corrente máxima constante da saída DC	100 mA	Limite máximo especificado para a saída.
Frequência de comutação DC	400 Hz	Frequência máxima de comutação informada.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Histerese	3...15 % de Sr	Faixa especificada em relação a Sr.

Conexões e sinalização
Conexão elétrica	1 x M12, codificação A	Tipo de conexão informado.
Contatos	3, dourado	Material/acabamento declarado para os contatos.
Indicador de status	Status de chaveamento: 4 x LED, amarelo	Indicação visual de chaveamento informada.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de operação declarada.
Grau de proteção	IP 67	Grau de proteção especificado; respeitar as condições corretas de instalação da conexão.
EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Ensaios e classificação de compatibilidade eletromagnética listados na ficha.
Certificado UL	Ta 0...40 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current; número de aprovação UL A001; arquivo UL E174191	Dados de certificação UL fornecidos; observar as condições indicadas.
MTTF	1134 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil.

Dados mecânicos e materiais
Dimensões	M18 x 1 / L = 45 mm	Designação roscada e comprimento informados.
Invólucro	Forma construtiva de roscas	Forma construtiva declarada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais informados para os componentes do sensor.
Peso	42,7 g	Peso indicado nos atributos do produto.
Material incluído	2 porcas de fixação	Conteúdo informado na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Dados comerciais
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a ficha descreve uma saída de comutação PNP DC.

Conexões

Elétrica Conexão M12, codificação A, 3 contatos dourados; 3 fios. Alimentação de 10...30 V DC. Saída PNP normalmente aberta, corrente máxima constante de 100 mA. Verifique a pinagem no datasheet antes de ligar; não há diagrama de pinagem separado informado.

Processo Não possui conexão de processo indicada. A fixação mecânica é por corpo roscado M18 x 1, com montagem embutida; isso não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador DC compatível com PNP normalmente aberto e corrente de carga dentro do limite especificado	✓	A saída declarada é PNP normalmente aberta, com corrente máxima constante de 100 mA.
Sistema alimentado entre 10 e 30 V DC	✓	A faixa de tensão de operação especificada é 10...30 V DC.
Entrada que exige saída NPN ou normalmente fechada	✗	A configuração deste produto é PNP normalmente aberta.
Instalação que requer corrente contínua de saída superior a 100 mA	✗	A corrente máxima constante da saída de comutação DC é 100 mA.
Montagem mecânica roscada M18 x 1 e conexão elétrica M12 compatível	✓	Essas são as dimensões de montagem e conexão informadas para o sensor; a compatibilidade elétrica deve ser verificada separadamente.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IGS204 M18 PNP, alcance de detecção de 8 mm, 400 Hz

Confirme que o modelo atende à interface elétrica do controlador: PNP normalmente aberto, alimentação DC e carga dentro dos limites especificados.
Verifique o espaço de instalação e a rosca M18 x 1, além da condição de montagem embutida indicada para o sensor.
Posicione e fixe o sensor conforme as instruções do fabricante, utilizando as porcas de fixação incluídas.
Consulte o datasheet para identificar a pinagem da conexão M12; não ligue os condutores por tentativa.
Com a alimentação desligada, conecte o sensor e confira a compatibilidade da tensão e da carga antes de energizar.
Após a montagem, valide a detecção no ponto de operação e observe a indicação de status por LEDs; consulte o datasheet se o comportamento não corresponder ao esperado.

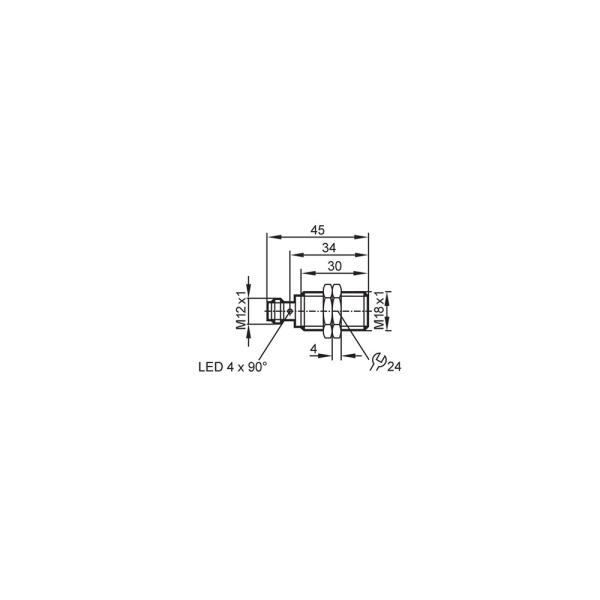

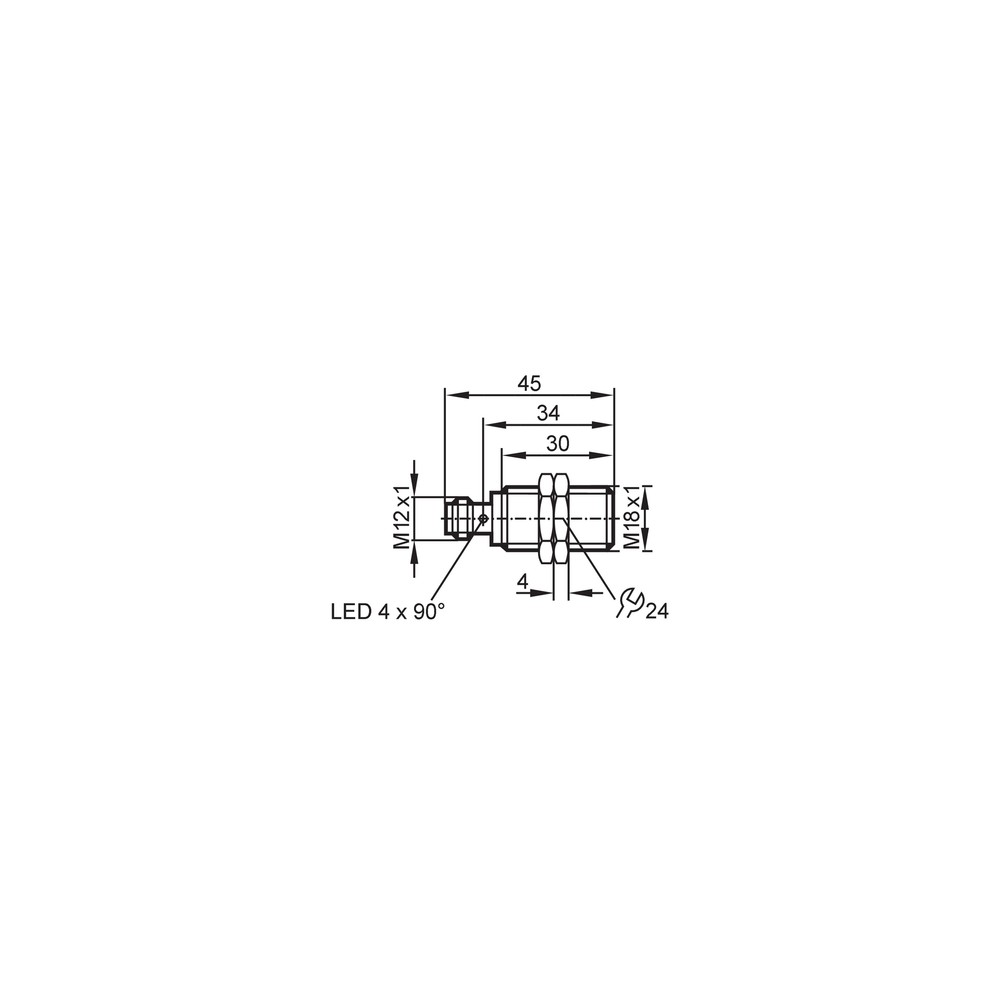

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa especificada, ligação incorreta ou distância/material do alvo incompatível com o alcance efetivo.	Meça a alimentação nos terminais e compare com 10...30 V DC; confira a pinagem no datasheet e teste a distância considerando o fator de correção do material.
A entrada do controlador não reconhece a saída.	Entrada configurada para NPN ou normalmente fechada, em vez de PNP normalmente aberta.	Confirme o tipo de entrada do controlador e compare com a configuração PNP normalmente aberta do sensor.
O sensor comuta de forma irregular ou não mantém o estado esperado.	Alvo operando próximo ao limite da distância de trabalho ou variação no ponto de comutação.	Verifique a posição do alvo em relação à faixa de trabalho de 0...6,48 mm e a variação especificada de -10...10 % de Sr.
A saída ou o sensor deixa de operar sob carga.	Corrente de carga acima do máximo constante da saída ou curto-circuito na instalação.	Meça a corrente da carga e inspecione a fiação; compare com o limite de 100 mA e consulte o datasheet para o procedimento de diagnóstico.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IGS204 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGS204 e para quem ele serve?

É um sensor indutivo da ifm destinado a aplicações industriais e de automação. É indicado para sistemas cuja entrada aceite saída PNP normalmente aberta e cujas condições elétricas e de montagem correspondam à ficha.

O sensor tem saída PNP ou NPN e qual é a conexão?

A saída é PNP normalmente aberta. A conexão elétrica é M12, codificação A, com 3 contatos.

O que vem junto com o sensor?

A ficha informa 2 porcas de fixação e uma peça por embalagem. Não há outros acessórios listados.

Posso usar este modelo se meu controlador exigir saída NPN?

Não como substituição direta: o IGS204 é especificado com saída PNP. Confirme a interface exigida pelo controlador antes da compra.

Este sensor serve para detectar cobre na mesma distância que aço?

A ficha indica fatores de correção diferentes por material: 1 para aço e 0,3 para cobre. Portanto, não presuma que a distância efetiva para cobre seja a mesma que para aço.

O sensor não detecta o alvo; o que devo verificar antes de trocar?

Confira primeiro a alimentação de 10...30 V DC, a ligação e a distância entre alvo e face ativa. Considere também o fator de correção correspondente ao material detectado.

A saída não é reconhecida pela entrada do CLP; o que pode estar acontecendo?

Uma causa possível é incompatibilidade entre a entrada do CLP e a saída PNP normalmente aberta do sensor. Verifique também a pinagem M12 e se a carga está dentro do limite de 100 mA.

Devo comprar um kit ou apenas o sensor?

A ficha especifica uma peça por embalagem e inclui 2 porcas de fixação. Não há indicação de kit com outros componentes; confirme separadamente se a instalação requer cabos ou acessórios adicionais.

Como instalo e conecto o IGS204?

Fixe-o pela rosca M18 x 1 e consulte o datasheet para a pinagem da conexão M12 antes de ligar. A instalação deve respeitar a montagem embutida e os limites elétricos especificados.

O sensor inclui cabo de conexão?

A ficha informa conexão M12, mas não lista cabo como item incluído. Confirme o conteúdo do fornecimento antes de planejar a instalação.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à carga, dentro dos limites especificados. (Ref.: Função elétrica: PNP)

Normalmente aberta (NA)

Configuração em que a saída assume o estado de comutação quando o sensor detecta o alvo, conforme o funcionamento especificado. (Ref.: Configuração da saída: normalmente aberta)

Alcance de detecção

Distância nominal declarada para a detecção; o material do alvo pode alterar a distância efetiva. (Ref.: Alcance de detecção: 8 mm)

Montagem embutida

Condição de montagem indicada pelo fabricante para a instalação do sensor. (Ref.: Tipo de montagem: embutido)

Distância real de comutação usada como referência para tolerâncias e histerese indicadas na ficha. (Ref.: Distância real de comutação Sr: 8 ± 10 % mm)
