Sensor Indutivo ifm IGS200 M18 8mm PNP/NPN

Pré-visualizar: IGS200 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP/NPN M12

IGS200 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP/NPN M12

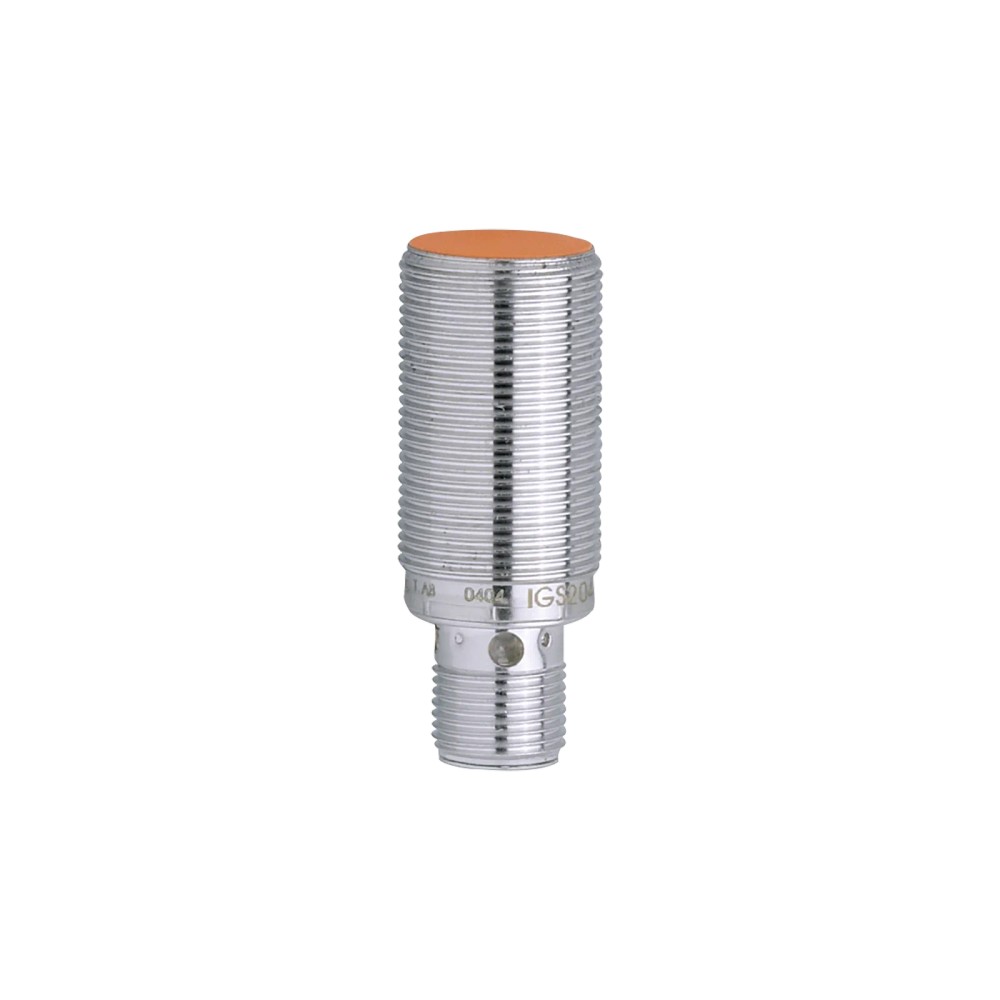

Imagem meramente ilustrativa

R$ 622,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS200
EAN: 4021179102001
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IGS200 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP/NPN M12"

Destaques do Produto

Tipo de Rosca

M18 x 1

Alcance de Detecção

8 mm

Saída

PNP/NPN

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IGS200 M18x1 8mm PNP/NPN

O IGS200 é um sensor indutivo industrial de alta performance com invólucro M18 e alcance de detecção de 8 mm. Projetado para automação, utiliza saída PNP/NPN para detecção confiável de objetos metálicos sem contato. Suporta tensões de 10-30V DC e opera em frequências de até 300 Hz.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IGS200
Alcance	8 mm
Saída	PNP/NPN
Conexão	M12
Proteção	IP 67
Tensão	10-30 V DC
Material	Latão revestido
Montagem	Embutida

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de alvos metálicos em linhas de montagem automotiva.
Posicionamento de peças em máquinas de embalagem.
Uso em ambientes industriais com presença de poeira ou umidade (IP67).

⚠ Considere outro se precisa de:

Detecção de materiais não metálicos (plásticos, madeira, líquidos).
Ambientes com submersão contínua em produtos químicos corrosivos não compatíveis com latão.
Instalação onde a face ativa possa sofrer impactos mecânicos constantes.

APLICAÇÕES E USO

Detecção de posição em linhas de transporte automatizadas.
Monitoramento de presença de peças em máquinas de montagem.
Automação industrial geral para contagem de objetos metálicos.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IGS200 M18x1 8mm PNP/NPN, verifique estes pontos:

Quando escolher este produto

Utilize quando houver necessidade de detecção metálica padrão com montagem embutida em espaços confinados com rosca M18.

Quando buscar outra opção

Busque sensores de longo alcance ou de tecnologia capacitiva se a aplicação envolver objetos não metálicos ou distâncias superiores a 8 mm.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida para operação contínua.
Saída de comutação	PNP/NPN	Configuração da lógica de saída do sinal.
Frequência de comutação	300 Hz	Velocidade máxima de operação do sensor.

Dados mecânicos
Alcance de detecção	8 mm	Distância nominal de detecção com alvo padrão.
Tipo de montagem	Embutido	Condição física para instalação correta.
Dimensões	M18 x 1 / L = 46 mm	Dimensões físicas para integração mecânica.

Condições ambientais
Grau de proteção	IP 67	Proteção contra poeira e água.
Temperatura ambiente	-25...70 °C	Limites operacionais de temperatura.

COMPATIBILIDADE

Comunicação

• Digital IO

Conexões

Elétrica Conector M12

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de aço	✓	O sensor é otimizado para alvos metálicos ferrosos.
Detecção de cobre	✗	Materiais não ferrosos reduzem drasticamente o alcance de detecção nominal.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IGS200 M18x1 8mm PNP/NPN

Verifique a tensão da rede de alimentação (10-30V DC).
Posicione o sensor no suporte M18 respeitando o alinhamento.
Fixe o sensor usando as porcas inclusas (não exceder torque).
Conecte o cabo M12, garantindo o travamento do conector.
Verifique o acendimento do LED de status.
Realize o teste de detecção com o alvo metálico.

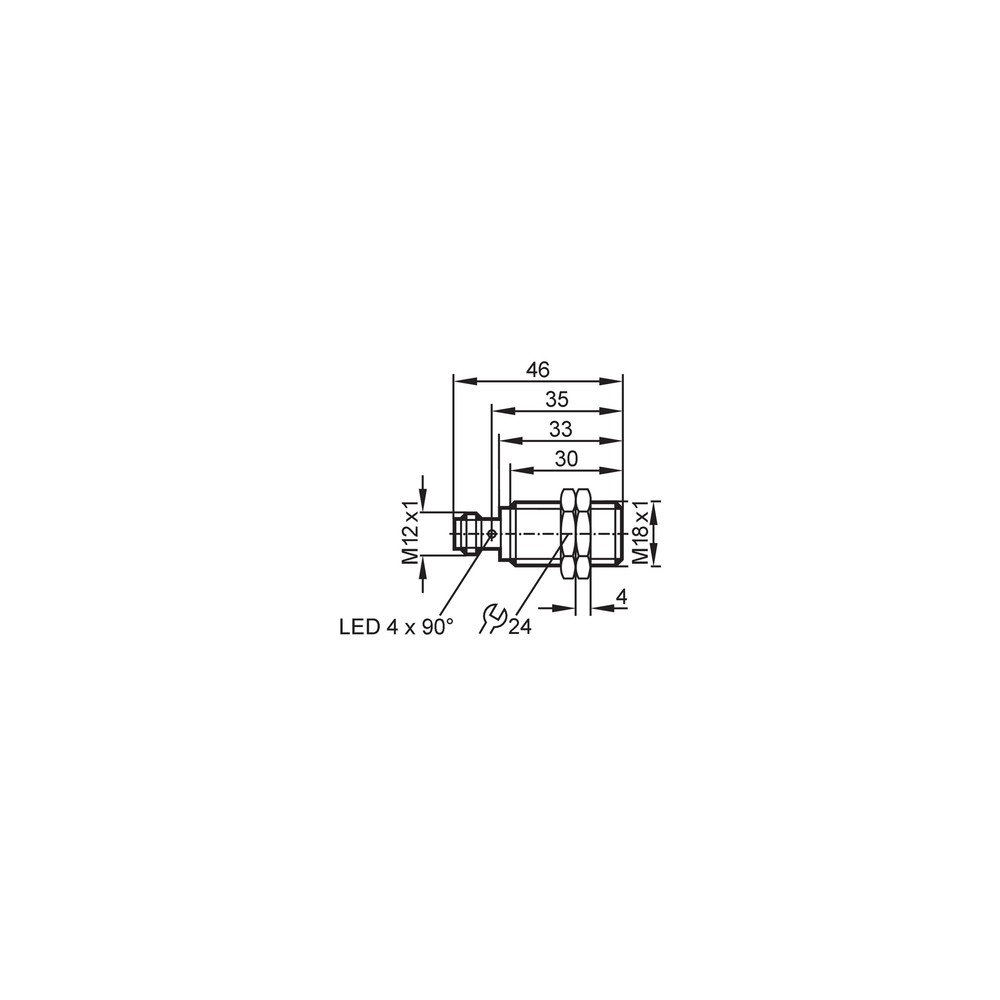

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Saída não aciona ou LED falha	Curto-circuito ou sobrecarga na saída	Verificar a carga conectada e isolamento dos fios
Falha na detecção	Objeto metálico fora do alcance (distância excessiva)	Medir a distância entre a face ativa e o objeto
Sensor inoperante	Falha na alimentação de 24V	Verificar tensão nos pinos do conector M12
Comutação errática	Interferência eletromagnética (EMC)	Revisar blindagem do cabo e aterramento

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGS200 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGS200 e qual sua principal função?

O IGS200 é um sensor indutivo M18 projetado para detectar objetos metálicos sem contato físico, operando com alcance de 8 mm.

O que acompanha o produto na embalagem?

O sensor acompanha 2 porcas de fixação para instalação mecânica em suportes.

Este sensor detecta objetos de plástico ou madeira?

O produto não é adequado para detectar objetos não metálicos, como plástico, vidro ou madeira, pois sua tecnologia baseia-se em campos magnéticos de alta frequência.

Este modelo pode ser usado em qualquer ambiente químico?

Não é recomendado para aplicações submersas em líquidos corrosivos ou ácidos agressivos que não sejam compatíveis com latão revestido e PBT.

O que fazer se o sensor parar de detectar o objeto?

O sintoma comum é o LED amarelo de status de chaveamento não acender ou ficar piscando; a causa pode ser uma falha na fiação ou desalinhamento do sensor em relação ao alvo.

Como diagnosticar falhas elétricas no IGS200?

Verifique a continuidade do cabo M12 e a tensão de alimentação (10-30V DC) antes de substituir o componente.

Qual a vantagem deste modelo em relação a sensores de saída fixa?

Este produto possui saída PNP/NPN, oferecendo versatilidade na integração com diferentes entradas de CLP, diferentemente de modelos de saída única.

Posso usar este sensor para medir distâncias variáveis?

O IGS200 é uma peça de reposição padrão para automação; se você precisa de monitoramento de distância analógico, este modelo não é indicado pois possui apenas saída digital.

Quais cuidados devo tomar ao instalar o sensor?

A instalação deve ser feita com o sensor embutido na superfície, garantindo que a face ativa não sofra impacto direto de objetos metálicos.

Qual a procedência deste sensor?

O sensor é fabricado e faturado diretamente pela IFM, garantindo a procedência industrial do item.

GLOSSÁRIO TÉCNICO

Montagem Embutida

Instalação onde o sensor pode ser montado nivelado com o material circundante sem interferir no campo de detecção. (Ref.: Tipo de montagem)

PNP/NPN

Configuração de saída de comutação que permite versatilidade na conexão lógica com entradas de controladores industriais. (Ref.: Saída de comutação)

IP 67

Grau de proteção contra entrada de poeira e imersão temporária em água. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, vital para evitar comutações instáveis. (Ref.: Histerese)

Frequência de Comutação

Número máximo de ciclos de comutação que o sensor pode realizar por segundo. (Ref.: Frequência de comutação)
