Sensor Indutivo IFM IGS002 M18

Pré-visualizar: IGS002 IFM - Sensor Indutivo ifm Automação Industrial M18 12mm 2 Fios NA

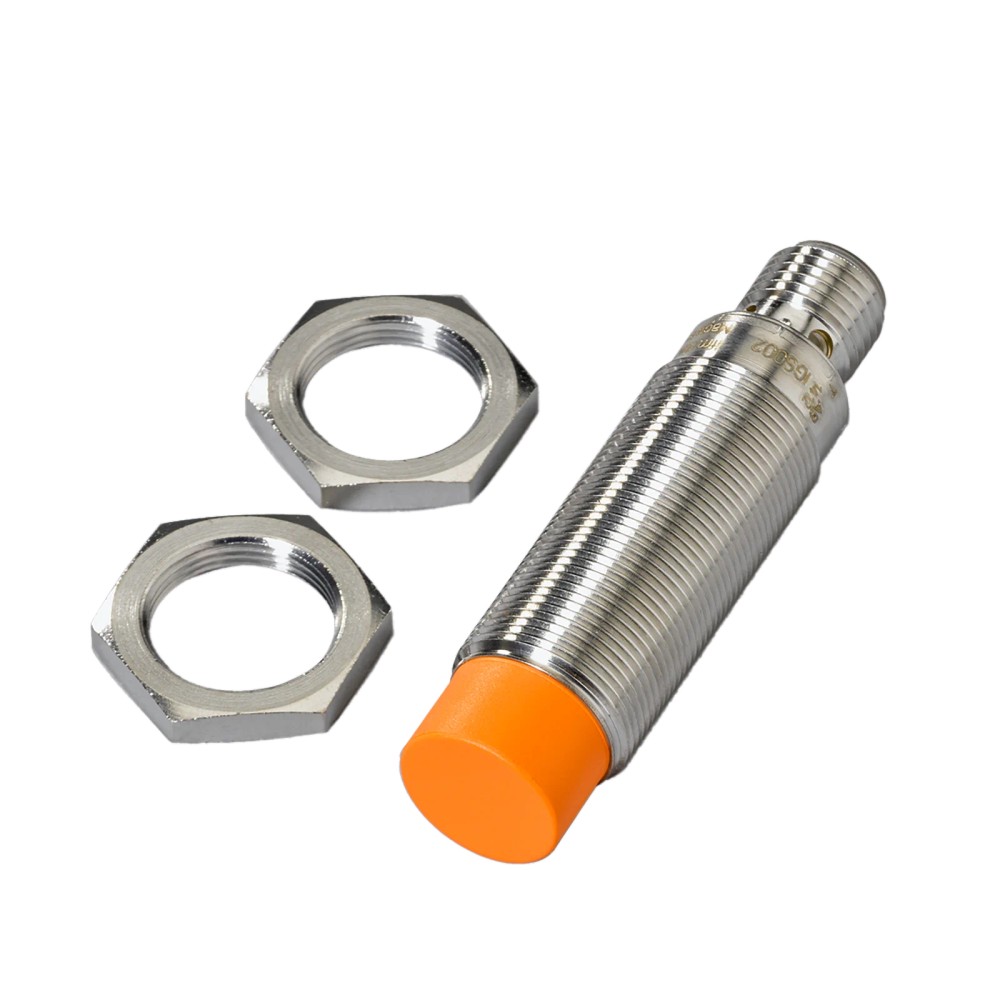

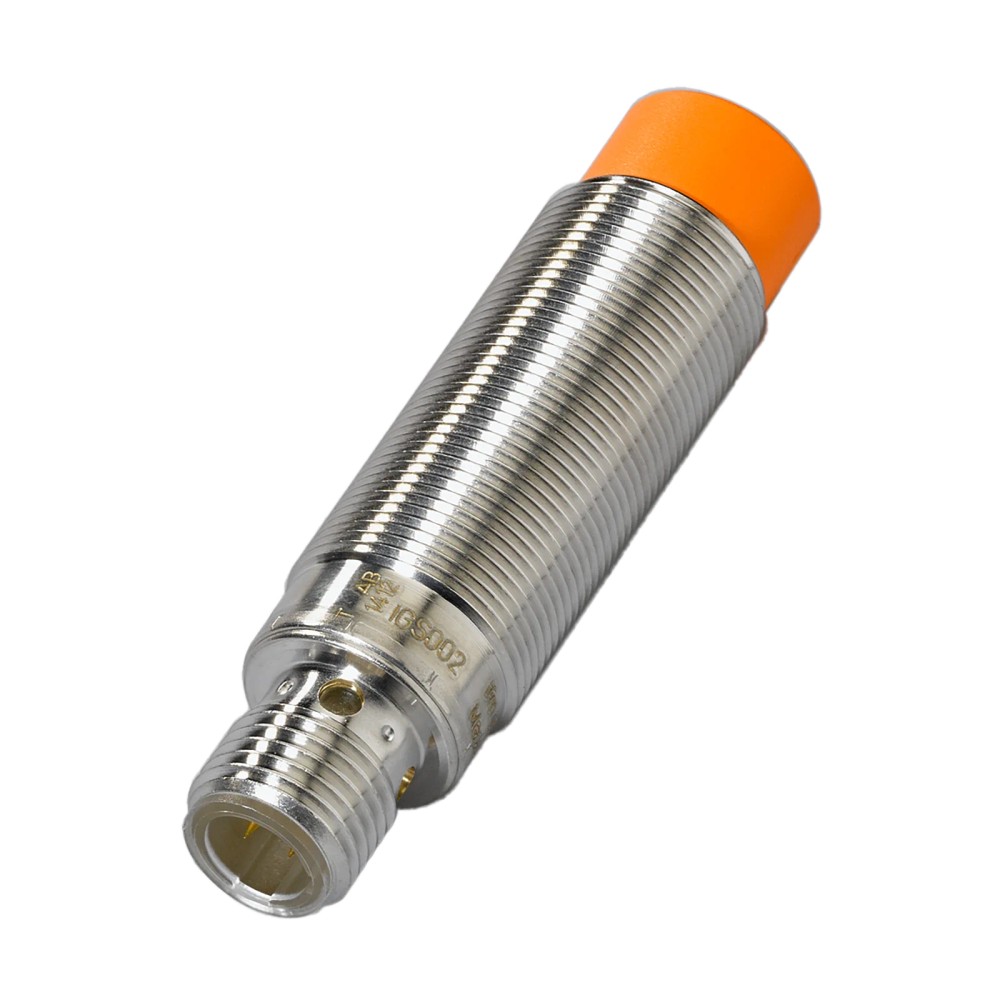

IGS002 IFM - Sensor Indutivo ifm Automação Industrial M18 12mm 2 Fios NA

Imagem meramente ilustrativa

R$ 894,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS002
EAN: 4021179101981
NCM do produto: 85365090

Destaques do Produto Alcance nominal 12...mais

Fechar menu

Saiba mais sobre: "IGS002 IFM - Sensor Indutivo ifm Automação Industrial M18 12mm 2 Fios NA"

Destaques do Produto

Alcance nominal

12 mm, não embutido

Saída e fiação

NA, 2 fios

Alimentação

20...140 V AC/DC

Montagem

Rosca M18 x 1; comprimento 70 mm

Conexão elétrica

Conector 1/2 polegada, codificação C, 2 contatos

Ambiente

IP 67; -25...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IGS002, M18 x 1, alcance de detecção de 12 mm, saída NA, 2 fios, AC/DC

O ifm IGS002 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui alcance de detecção nominal de 12 mm, saída normalmente aberta e alimentação de 20...140 V AC/DC. Seu invólucro M18 x 1 é não embutido, e a conexão elétrica é por conector de 1/2 polegada.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo / SKU	IGS002
Alcance de detecção	12 mm; montagem não embutida
Saída	Normalmente aberta (NA), 2 fios
Tensão de operação	20...140 V AC/DC
Frequência de comutação	25 Hz AC / 25 Hz DC
Rosca e dimensões	M18 x 1; comprimento 70 mm
Conexão elétrica	Conector de 1/2 polegada, codificação C, 2 contatos dourados
Proteção e temperatura	IP 67; -25...70 °C
Material e peso	Invólucro em latão revestido com bronze branco; 60 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e sistemas de automação industrial, dentro das condições elétricas e ambientais especificadas.
Instalações que aceitem sensor M18 x 1 não embutido, saída NA de 2 fios e tensão de operação de 20...140 V AC/DC.
Aplicações compatíveis com frequência de comutação de até 25 Hz e conexão elétrica por conector de 1/2 polegada.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito exigir saída normalmente fechada, pois a ficha especifica saída normalmente aberta.
Não selecionar para aplicação que exija frequência de comutação superior a 25 Hz AC ou DC.
Não usar fora da faixa de tensão de operação de 20...140 V AC/DC ou da temperatura ambiente de -25...70 °C.

APLICAÇÕES E USO

Uso declarado: aplicações industriais e automação industrial para detecção indutiva de objetos metálicos. O alvo e a distância devem ser considerados junto aos fatores de correção informados para cada material.
Possibilidade de aplicação: detecção de posição ou presença em máquinas com entrada compatível com sensor de 2 fios NA. Validar a tensão, corrente mínima, corrente residual e frequência requeridas pelo circuito antes da instalação.
Operação ambiental dentro de -25...70 °C e proteção IP 67 conforme ficha. A faixa Ta do certificado UL indicada é 0...40 °C; consulte o datasheet para as condições completas de instalação e certificação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IGS002, M18 x 1, alcance de detecção de 12 mm, saída NA, 2 fios, AC/DC, verifique estes pontos:

Escolha o IGS002 quando

A aplicação requer detecção indutiva, alcance nominal de 12 mm, montagem não embutida, saída NA de 2 fios e alimentação AC/DC dentro de 20...140 V.

Verifique outro modelo quando

O circuito exigir saída normalmente fechada, frequência acima de 25 Hz, montagem embutida, conexão elétrica diferente ou operação fora das faixas de tensão e temperatura especificadas. Confirme também a distância real de trabalho e o alvo no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do dispositivo.
Modelo	IGS002	Código do modelo informado pelo fabricante.
Aplicação	Aplicações industriais / automação industrial	Aplicação declarada na ficha.
Alcance aumentado	Sim	Característica especial declarada para o modelo.

Detecção e comutação
Alcance de detecção	12 mm	Valor nominal declarado.
Distância real de comutação Sr	12 ± 10 % mm	Valor real de comutação indicado na ficha.
Distância de trabalho	0...9,7 mm	Faixa declarada para a distância de trabalho.
Montagem	Não embutido	Condição de instalação indicada.
Histerese	3...15 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação referenciada a Sr.
Alvo e fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção informados por material; afetam o alcance em relação ao valor de referência.

Dados elétricos
Tensão de operação	20...140 V AC/DC	Faixa de alimentação declarada.
Frequência AC	47...63 Hz	Faixa de frequência da alimentação AC.
Classe de proteção	II	Classificação declarada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso declarado para a ligação.
Corrente de saída mínima	5 mA	Limite mínimo informado para a saída.
Corrente residual máxima	1 mA	Corrente residual máxima indicada.
Corrente máxima constante da saída AC	200 mA	Limite constante declarado para saída AC.
Corrente máxima constante da saída DC	200 mA	Limite constante declarado para saída DC.
Corrente máxima de pico da saída de comutação	1200 mA; 20 ms / 0,5 Hz	Condição de duração e repetição indicada para o pico.
Queda de tensão máxima da saída AC	5,5 V	Queda máxima declarada para a saída AC.
Queda de tensão máxima da saída DC	5,5 V	Queda máxima declarada para a saída DC.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas listados na ficha do produto.

Saída e conexão elétrica
Configuração de saída	Normalmente aberta (NA)	Função de saída declarada.
Número de fios	2 fios	Configuração elétrica do sensor.
Frequência de comutação AC	25 Hz	Limite de frequência indicado para AC.
Frequência de comutação DC	25 Hz	Limite de frequência indicado para DC.

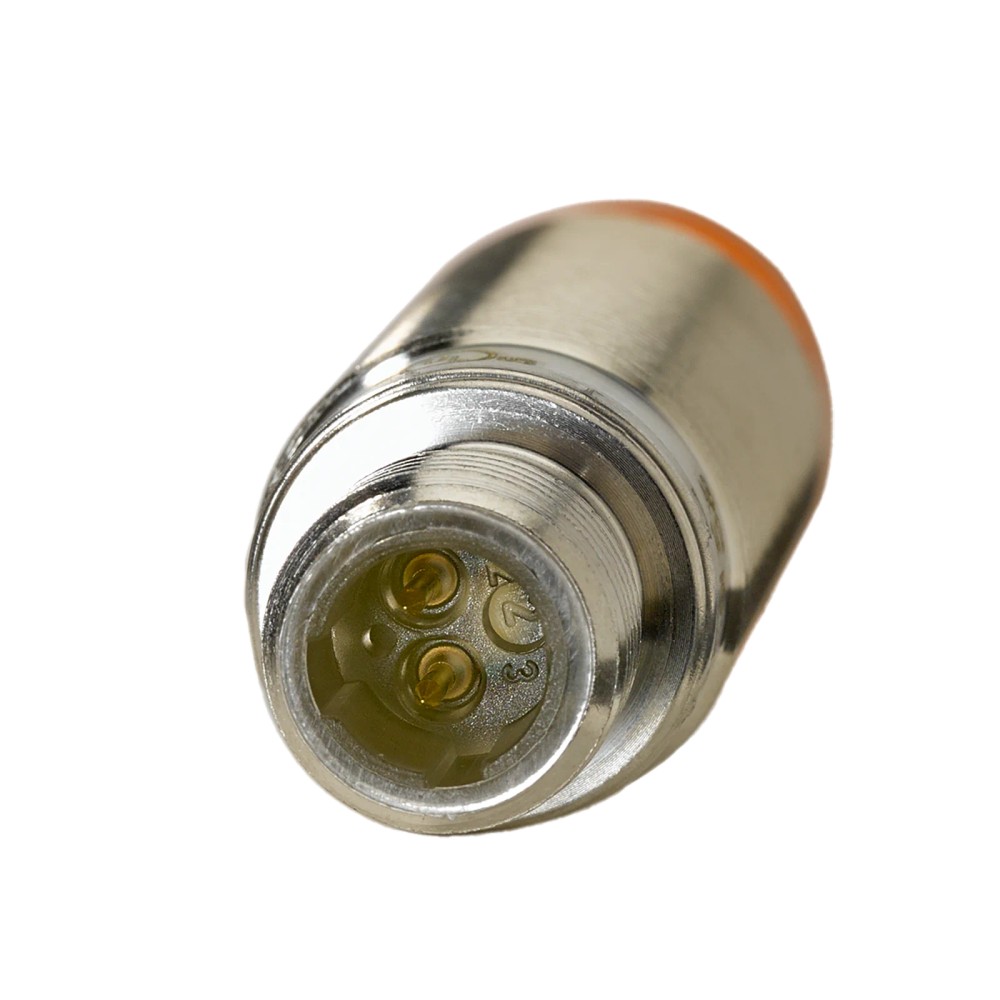

Conexão elétrica	1 conector de 1/2 polegada; codificação C; 2 contatos dourados	Tipo, codificação e contatos conforme ficha.
Display	Indicador de status de chaveamento: LED amarelo, 4 x 90°	Indicação visual de estado descrita pelo fabricante.

Condições ambientais
Temperatura ambiente	-25...70 °C	Faixa de operação declarada.
Proteção IP	IP 67	Grau de proteção indicado; observar as condições de instalação e conexão do fabricante.
Certificado UL Ta	0...40 °C	Faixa Ta indicada para o certificado UL.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão da rosca de montagem.
Dimensões	M18 x 1 / comprimento 70 mm	Dimensões gerais declaradas.
Invólucro	Forma construtiva de roscas	Tipo de construção indicado.
Material do invólucro	Latão revestido com bronze branco	Material declarado para o invólucro.

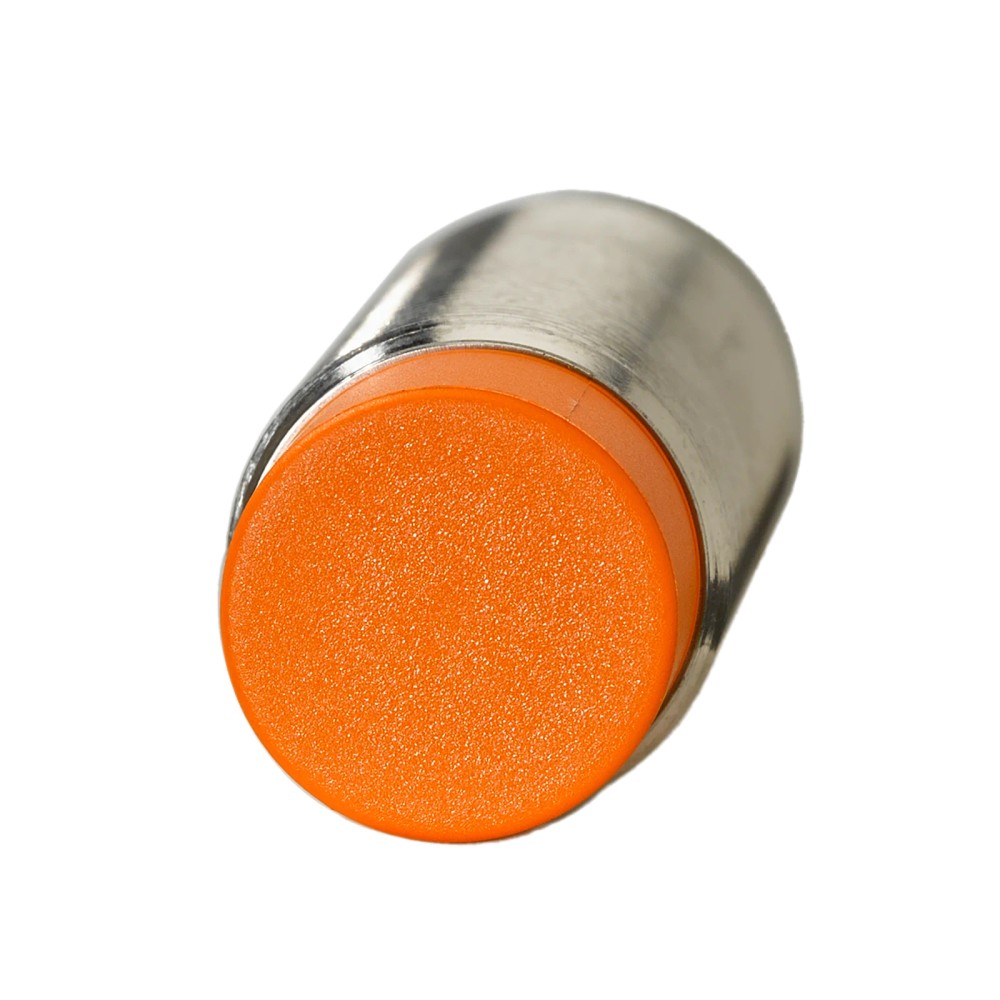

Material da face ativa	PBT	Material declarado para a face ativa.
Peso	60 g	Peso informado no conjunto de dados do produto.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

Dados de confiabilidade e conformidade
MTTF	394 anos	Valor informado na ficha; não equivale a prazo de garantia ou vida útil garantida.
Número do arquivo UL	E174191	Identificador de arquivo UL informado.
NCM	8536.50.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; trata-se de sensor indutivo com saída de comutação.

Conexões

Elétrica Conector elétrico 1 x 1/2 polegada, codificação C, com 2 contatos dourados. Sensor de 2 fios, saída normalmente aberta, operação em 20...140 V AC/DC. Verifique a compatibilidade do conector e do circuito de entrada antes da ligação.

Processo Montagem mecânica por rosca M18 x 1; instalação não embutida. Comprimento do invólucro: 70 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de comando compatível com sensor de 2 fios NA, tensão 20...140 V AC/DC e corrente mínima de saída de 5 mA	✓	Essas características constam na ficha; confirme os limites da entrada conectada, incluindo corrente residual máxima de 1 mA.
Instalação que exige rosca M18 x 1 e montagem não embutida	✓	O design indicado é M18 x 1 e a montagem é não embutida.
Circuito que exige saída normalmente fechada	✗	A configuração de saída especificada para o IGS002 é normalmente aberta.
Aplicação com frequência de comutação necessária superior a 25 Hz	✗	A frequência de comutação especificada é 25 Hz tanto em AC quanto em DC.
Equipamento que exige protocolo de comunicação ou saída digital de dados	✗	A ficha informa saída de comutação, sem protocolo de comunicação digital.
Instalação com conector diferente de 1/2 polegada ou incompatível com codificação C e dois contatos	✗	A conexão elétrica especificada é conector de 1/2 polegada, codificação C, com 2 contatos; compatibilidade física deve ser confirmada.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IGS002, M18 x 1, alcance de detecção de 12 mm, saída NA, 2 fios, AC/DC

Confirme no projeto que a entrada aceita sensor indutivo de 2 fios, saída NA e alimentação dentro de 20...140 V AC/DC.
Verifique que o alojamento e o suporte aceitam rosca M18 x 1 e montagem não embutida.
Considere a distância de trabalho de 0...9,7 mm e os fatores de correção do material do alvo; não use apenas o alcance nominal para definir a posição.
Instale o sensor sem forçar a rosca e fixe-o com as porcas incluídas, verificando a posição em relação ao alvo.
Conecte o conector de 1/2 polegada compatível com codificação C e 2 contatos, seguindo o esquema elétrico do datasheet do fabricante.
Energize dentro da faixa especificada e confirme a comutação e o indicador LED amarelo; valide a operação com o alvo e o circuito finais.

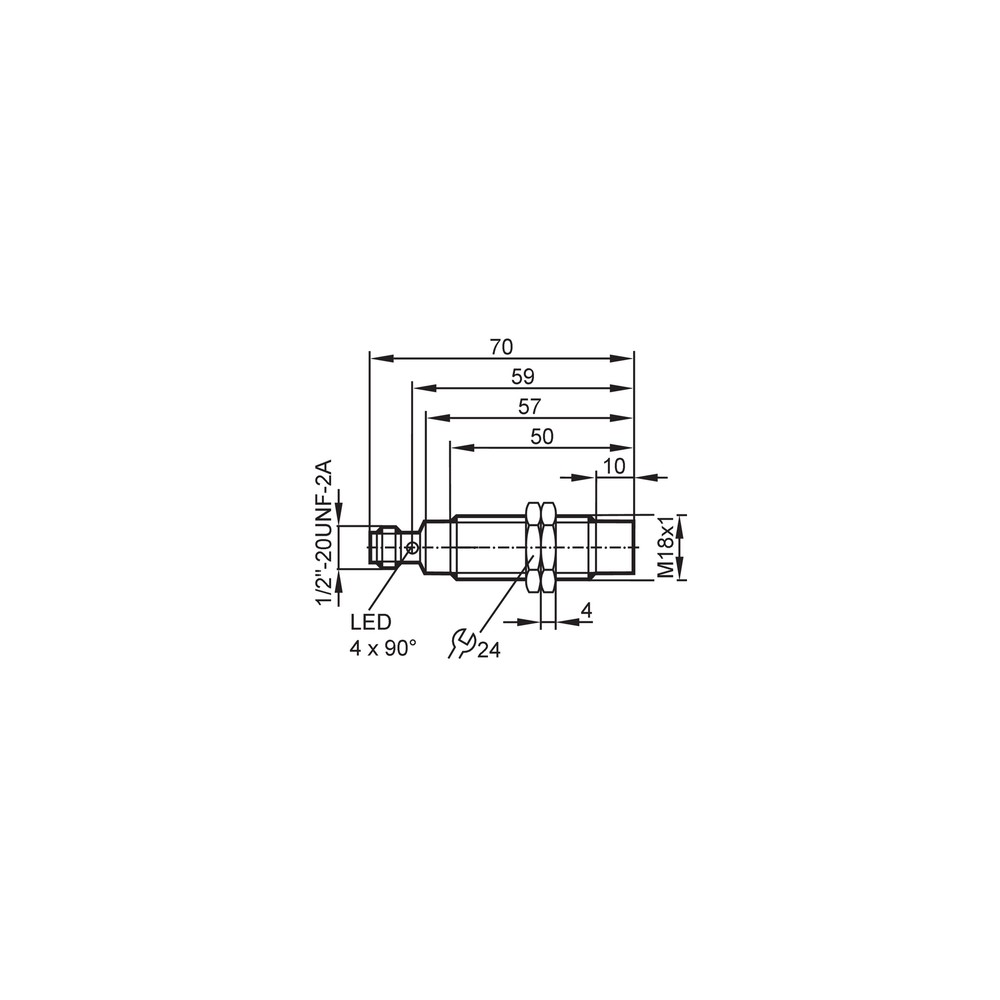

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Distância, material do alvo ou posição de montagem fora da faixa efetiva; os materiais têm fatores de correção diferentes.	Meça a distância entre face ativa e alvo, confira se a montagem é não embutida e compare o material com os fatores do datasheet.
A entrada permanece acionada ou não reconhece o estado desligado.	A entrada conectada pode não ser adequada à configuração de 2 fios ou à corrente residual máxima de 1 mA.	Confira os requisitos da entrada e meça a corrente residual no circuito conforme os procedimentos elétricos da instalação.
Comutação instável ou intermitente.	Alimentação fora da faixa, conexão inadequada ou condições de carga incompatíveis com os limites da saída.	Meça a alimentação nos terminais e confira tensão, corrente mínima, corrente constante e queda de tensão nos dados do circuito.
O indicador de chaveamento não acende durante o teste.	Ausência de alimentação, conector incompatível ou alvo fora da distância de detecção efetiva.	Verifique a alimentação de 20...140 V AC/DC, a compatibilidade do conector e a posição/material do alvo; consulte o datasheet para a ligação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGS002 em português (Datasheet) Desenho em escala do IGS002 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm IGS002 e para que serve?

É um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Tem saída normalmente aberta e configuração de 2 fios.

Quais são a tensão de operação e o alcance de detecção?

A alimentação especificada é de 20...140 V AC/DC e o alcance nominal é 12 mm. A distância de trabalho informada é 0...9,7 mm.

O que acompanha o IGS002?

A ficha informa 2 porcas de fixação como material incluído. Não há outro acessório listado nos dados fornecidos.

Este sensor serve para um circuito que exige saída normalmente fechada?

Não, a saída do IGS002 é normalmente aberta (NA). Para circuito que exige normalmente fechada, selecione um modelo cuja ficha especifique essa função.

Posso usar o IGS002 se preciso de comutação acima de 25 Hz?

Não é indicado quando a aplicação exige frequência superior a 25 Hz, pois esse é o valor informado para AC e DC. Verifique um modelo com frequência de comutação compatível.

O sensor não detecta meu alvo; o que devo verificar antes de trocar?

Confira a distância de instalação, a montagem não embutida e o material do alvo, pois há fatores de correção diferentes para cada metal. Verifique também a alimentação e a ligação elétrica.

A entrada fica acionada mesmo sem o alvo presente; qual é a causa possível?

Uma causa possível é incompatibilidade da entrada com um sensor de 2 fios ou com a corrente residual máxima de 1 mA. Compare os requisitos do circuito com os dados do fabricante antes de substituir o sensor.

Como escolher entre este modelo e outro sensor indutivo?

Escolha o IGS002 se o circuito aceitar saída NA de 2 fios, alimentação de 20...140 V AC/DC e frequência de até 25 Hz. Se precisar de outra função de saída, maior frequência ou montagem embutida, procure um modelo com essas características explícitas.

O que devo conferir antes da instalação mecânica e elétrica?

Confirme o alojamento M18 x 1 não embutido, o conector de 1/2 polegada compatível com codificação C e os limites da entrada elétrica. Use o datasheet para validar a ligação e a posição do alvo.

O IGS002 comunica por IO-Link ou outro protocolo?

A ficha fornecida descreve uma saída de comutação e não informa protocolo de comunicação digital. Consulte o datasheet oficial se sua aplicação exigir uma interface de comunicação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo; neste produto, a saída é de comutação. (Ref.: Tipo de produto)

Montagem não embutida

Forma de instalação indicada para o sensor, que deve ser considerada no alojamento e no posicionamento. (Ref.: Montagem)

Sr — distância real de comutação

Distância de comutação especificada como valor real pelo fabricante. (Ref.: Distância real de comutação Sr: 12 ± 10 % mm)

Histerese

Diferença de distância entre os pontos de comutação e de descomutação. (Ref.: Histerese: 3...15 % de Sr)

Corrente residual

Corrente que pode permanecer no circuito de saída no estado desligado. (Ref.: Corrente residual máx.: 1 mA)
